Обзор материнской платы ASRock 970 Extreme4 на чипсете AMD 970



ASRock 970 Extreme4

Всё о ASRock 970 Extreme4: характеристики и параметры, отзывы владельцев, видео обзоры, новостные, аналитические материалы и многое другое, всё, что смогли найти на просторах Рунета. Используйте вкладки ниже чтобы ознакомиться с нужной информацией. Производитель: ASRock. Категория: Материнские платы.

Плюсы: Отличная, брал под FX8320, разогнал до 4,4 без проблем дальше не пробовал, но думаю до 5,0 разгонится, температура в нагрузке 65, в простое 35

Коммент: Для мощного и не дорогого компьютера

Плюсы: встроенная пост карта кнопки пуска и рестарт — сильно не греется

Минусы: странное расположение sata

Коммент: отличная плата за свои деньги

Плюсы: +Цена +Возможности

Коммент: Певую купил в конце 2011, в конце 2013 умерла, поменял по гарантии на такую же, и вот почти середина 2016 она тоже умирает, с теми же симптомами, что и первая. Интел, настало твое время.

Обзоры ASRock 970 Extreme4

Обзор материнской платы ASRock 970 Extreme4 на чипсете AMD 970

Обзор материнской платы ASRock 970 Extreme4 на чипсете AMD 970

Обзор материнской платы ASRock 970 Extreme4 на чипсете AMD 970

Информация в описании модели носит справочный характер. Всегда перед покупкой уточняйте характеристики и комплектацию товара у менеджера выбранного вами интернет-магазина.

Общие характеристики

Основные параметры

Что есть

Чего нет

Еще характеристики

Отзывы владельцев

+: +Много различных портов
+3 слота под видеокарты
+Хорошее расположение радиаторов мат.платы
+UEFI биос
+Хороша за свои деньги. Брал 2 года назад примерно за 3-4 тысячи

-: -Неудобное расположение sata, в маленьком корпусе еле воткнёшь
-Проработала стабильно год с AMD FX8320 на 4.4ггц, потом пришлось убрать разгон

Отзыв: Хорошая материнская плата за свои деньги. Ближайший конкурент в этой ценовой категории разве что асус.

+: +Дешевая
+Надежная
+Не сильно греется
+Отличный BIOS
+Легко разогнал AMD FX8320 до 4.4ггц

+: Все, за исключением недостатков

-: 1.У кого при выключении бухают динамики — выключаем в биос технологию On/Off Play
2.Есть косяк (стоит биос 2.4) проявился так — при изменении биос и нажатии F10+ сохранить+перезагрузка монитор уходит в дежурный режим. Лечится отключением БП на минуту.

+: всё удобно ставится и пару хороших утилит

-: неделю проработал и сдох

Отзыв: нормальная мать но появилась проблема на мониторе нет сигнала а комп фурычит

+: Все достоинства уже перечислены и добавить нечего.

-: При выключении компьютера,если колонки включены,то несколько секунд идёт шипение,это немного раздражает,особенно если громкость высокая.Обновил BIOS, ни чего не изменилось.

Отзыв: Пользуюсь месяц,в принципе плата хорошая,кроме шипения глюков больше ни каких.

+: Уже описаны выше.

-: Один раз почему-то слетел RAID (нулевой — это, согласитесь, очень неприятно впрочем, выставил снова в настройках режим RAID и все вернулось), а через неделю пропал звук и мама уже месяц в гарантии.

Кому-то может показаться недостатком работа BIOS через EFI, впрочем, немного есть желающих возиться с этим SLIC при прошивке под 2,1.

Отзыв: Хорошая материнская плата за свои деньги.

+: ASRock Dura Cap (срок службы в 2.5 раза дольше), японские твердотельные конденсаторы на основе кондуктивного полимера

Поддержка Socket AM3+ процессоров, 8-Core CPU

Поддержка двухканальной DDR3 2100(OC)

Поддержка AMD Quad CrossFireX™ , 3-Way CrossFireX™ и CrossFireX™

Поддержка NVIDIA® SLI™

4 x USB 3.0, 5 x SATA3, 2 x IEEE 1394, Dr. Debug, кнопки Power / Reset / Clear CMOS со светодиодом

7.1-канальный HD-кодек с поддержкой защиты данных (Аудиокодек Realtek ALC892), поддерживает THX TruStudio™

Поддержка Технология XFast USB, Графический UEFI

Поддержка On/Off Play, Instant Boot, Instant Flash, APP Charger, SmartView, Turbo UCC

-: я считаю единственным недостаком это работа PCI Express 2.0 x16 . Они к сожелению не способны работать все вместе на х16 как это умеет делать вот эта мать — http://www.asrock.com/mb/overview.ru.asp?Model=Fatal1ty%20990FX%20Professional

Отзыв: Отличнейшая материнская плата для геймров. Возможность следить и именять скорость вращения кулеров очень удобно + в биосе можно открыть скрытые ядра процессора + зайдя в биос можно разогнать процессор без всяких лишних утилит . Советую всем ёё купить думаю это отличный вариант за свои деньги

+: Неплохая плата с возможностью кроса 8на 8. Различные кнопки и украшательства.. двойной биос и прочее ( что уже является стандартом)

-: Очень греется северный мост, пришлось отковырять рекламную пластинку с надписью ассрок.. сразу скинулось пару градусов. Только после обновления биоса до 1.4 стала без сбросов работать разлочка. Напряжение на процессоре нестабильно. Видимо и напряжение показывает неправильно. так как на прошлой плате гигабайт температура проца (разлоченный атлон2 х3) была до 53..здесь до 60 доходит. ( выставлено одно и то же напряжение. искал стабильное для данной частоты 3300). Разъёмы сата на плате расположены откровенно неудобно, так же 3 пин 4 пин для подключения вентиляторов. нужно быть акробатом чтоб запихать прямо под куллур.

Отзыв: Недорогая плата с возможностью кросса. Много минусов но все мелкие.. ну кроме дёрганья напряжения.

Наличие кнопок на плате POWER и RESET

Богатый BIOS с удобным интерфейсом UEFI

Технология XFast USB

-: Неудобно сделанные SATA разъемы

Отзыв: Прожила 3 месяца и тихо умерла .Перестала реагировать на видеокарту — что есть, что нет.POST 00 . монитор в дежурном режиме.При вытаскивании памяти — начинает пищать.

В четверт понесу в магазин по гарантии.

+: Теннолии Asrock ,стабильность

Отзыв: Extrim3 лучше и дешевле,эта модель только для геймеров

+: Сли 8х8,холодная (не знаю,что там у некоторых греется,у меня лично всё ок),красивый и понятный БИОС,разгон проца до 4000-4200 Мгц на автомате без танцев с бубном.

-: 2133 Мгц только через экстрим профиль.

Отзыв: За свою цену — 3300 рублей — отличная системная плата под Бульдозер с возможностью поддержки СЛИ.

Обзор материнской платы ASRock 970 Extreme4 на чипсете AMD 970

Несмотря на то, что новейший чипсет AMD 970 поддерживает только один слот PCI Express x16, инженерам ASRock удалось создать на его основе плату с тремя такими слотами, а также поддержкой технологий AMD CrossFireX и NVIDIA SLI. О том, как это было сделано, читайте в данном обзоре

  • Страница 1 — Спецификация. Комплектация. Возможности расширения
    • § Спецификация ASRock 970 Extreme4
    • § Комплектация
    • § Плата ASRock 970 Extreme4
    • § Возможности расширения
    • § UEFI (Unified Extensible Firmware Interface)
    • § Разгон и стабильность
    • § Производительность
    • § Тесты прикладного ПО
    • § Тесты игровых программ
    • § Выводы

    На выход любой новой материнской платы на чипсете девятой серии AMD производители бодро отвечают самим себе выпуском 4-5 моделей для платформы Intel. Собственно, это не новость, поскольку подобное соотношение объемов производства плат для конкурирующих платформ было неизменным на протяжении многих лет и полностью отражает расстановку сил на рынке процессоров. Тем интереснее будет протестировать плату ASRock 970 Extreme4, которая основана на новейшем чипсете AMD 970. Впрочем, новейшим этот чипсет является только на бумаге — как показал тест чипсета AMD 990FX (обзор материнской платы MSI 990FXA-GD80), по ключевым потребительским качествам чипсеты девятой серии полностью аналогичны чипсетам восьмой серии.

    Поэтому кратко напомним ключевое различие AMD 990FX и AMD 970, которое заключается в количестве линий шины PCI Express. Так, на графическую подсистему 990FX выделяет 32 линии, что позволяет развести два полноценных PEG-слота (16+16) либо четыре слота по восемь линий (8+8+8+8). Чипсет AMD 970 поддерживает только 16 линий шины PCI-E, причем все они выделяются на один-единственный слот. С точки зрения маркетинга пропасть между характеристиками этих чипсетов очень большая, поэтому ассортимент AMD пополнился чипсетом AMD 990X, который поддерживает те же 16 линий, но позволяет организовать два PEG-слота по 8 линий на каждый. По опыту можно судить, что данное ограничение является искусственным и будет легко преодолено разработчиками материнских плат. В результате этот чипсет можно назвать мертворожденным и количество новых моделей на нем будет минимальным. Данное предположение моментально подтверждает плата 970 Extreme4, на которой вместо одного PEG-слота установлено целых три! О том, как именно это удалось инженерам ASRock, мы расскажем в данном обзоре.

    Но прежде — пара слов о других возможностях расширения. Тут все довольно просто и без сюрпризов, поскольку компания AMD по-прежнему представляет чипсет как набор логики из двух чипов: северного и южного моста. В результате все северные мосты (990FX, 990X и 970) комплектуются единственным южным мостом SB950 (его основные характеристики полностью соответствуют чипу SB850). Это дает некоторое преимущество любой современной плате AMD над продуктами Intel в плане поддержки интерфейса SerialATA 6 Gb/s. Однако, как и для платформы Intel, поддержка последовательной шины USB 3.0 осуществляется путем установки дополнительных контроллеров. Таким образом, ни о каком значительном улучшении возможностей расширения с выходом девятой серии чипсетов AMD говорить не приходится.

    ⇡#Спецификация ASRock 970 Extreme4

    Северный мост AMD 970
    Южный мост AMD SB950
    Связь между мостами: Alink Express III (4 Gb/s)
    4 x 240-контактных слота для DDR3 SDRAM DIMM
    Максимальный объем памяти 32 Гбайт
    Поддерживается память типа DDR3 1066/1333/1600*/1800*/1866*/2000*
    Возможен двухканальный доступ к памяти

    Как и большинство последних материнских плат компании ASRock, модель 970 Extreme4 поставляется в скромной и строгой коробке:

     ASRock 970 Extreme4 упаковка

    ⇡#Комплектация

    Комплект поставки в целом стандартный:

    • материнская плата,
    • многоязычное руководство пользователя,
    • краткое описание настроек BIOS + краткое описание фирменных технологий,
    • DVD-диск с ПО и драйверами,
    • четыре кабеля SerialATA,
    • один аудиокабель,
    • заглушка на заднюю панель корпуса,
    • мост SLI.

    В целом комплектация платы соответствует ее уровню, не хватает только переходников для SerialATA-устройств. Конечно, большинство современных блоков питания имеют достаточное количество подобных разъемов, но хотя бы один переходник был бы весьма кстати.

     ASRock 970 Extreme4 комплектация 1

    В остальном никаких претензий: пользователь получает соединительный мост SLI (для конфигурации из двух видеокарт), DVD-диск со всем необходимым ПО, а также довольно подробную документацию. Тут же приведем скриншот установочной оболочки диска с ПО:

     ASRock 970 Extreme4 комплектация 2

    ⇡#Плата ASRock 970 Extreme4

    Несмотря на использование самого слабого северного моста AMD, инженерам ASRock удалось разработать весьма внушительный продукт, по внешнему виду не уступающий дорогим high-end-платам.

     ASRock 970 Extreme4 плата

    Определить «крутость» материнской платы довольно просто — по количеству слотов PCI Express x16: чем больше — тем лучше. Таким образом, из одного разрешенного PEG-слота специалисты ASRock сделали три: 16 линий разделили на два слота (по восемь), а на третий слот выделили четыре линии, которые позаимствовали у южного моста.

     ASRock 970 Extreme4 слоты

    На самом деле это непростая техническая задача, поскольку для плат с подобной конфигурацией компания AMD предлагает чипсет 990X и в наборе логики 970 наверняка присутствуют маркетинговые особенности, не позволяющие свободно играться с распределением линий шины PCI Express. Но инженеры ASRock всегда славились своим нестандартным подходом к разработке материнских плат, поэтому данную задачу они успешно решили самыми первыми.

    Продолжая тему большого количества PEG-слотов, отметим, что пользователю доступны такие технологии, как AMD CrossFireX и NVIDIA SLI, причем для последней в комплектации платы есть соединительный мостик. Кроме PEG-слотов на плате установлены два слота PCI Express x1 и два слота PCI.

    Кстати, несмотря на потенциальную возможность установки трех мощных видеокарт, в ASRock решили не устанавливать на плату дополнительные разъемы питания. В результате подключение БП осуществляется традиционным способом: через основной 24-контактный разъем на нижнем краю платы и через дополнительный 8-контактный разъем питания на правом краю.

     ASRock 970 Extreme4 разъем питания

    С другой стороны, мощная графическая подсистема платы была учтена при организации системы охлаждения. Так, на ASRock 970 Extreme4 установлено шесть разъемов для подключения вентиляторов, причем два из них (3-контактный и 4-контактный) предназначены для подключения процессорного кулера.

     ASRock 970 Extreme4 сокет

    Что касается набора логики, то для его охлаждения используются пассивные радиаторы: довольно внушительный на северном мосту и сравнительно скромный — на южном.

     ASRock 970 Extreme4 NB

    На плате установлено четыре 240-контактных слота DIMM для модулей памяти DDR3. Они разбиты на две группы по два слота, с чередованием цветов. Чтобы задействовать двухканальный режим, нужно установить модули в слоты одного цвета.

     ASRock 970 Extreme4 DIMMs

    Отметим, что плата поддерживает память стандарта DDR3 с частотами 1066/1333/1600/1800/1866/2000 МГц, а максимальный объем памяти равен 32 Гбайт.

    ⇡#Возможности расширения

    ASRock 970 Extreme4, благодаря южному мосту SB950, поддерживает шесть каналов SerialATA 6 Gb/s. Из них пять расположены в левом нижнем углу платы, а шестой выведен на заднюю панель.

     ASRock 970 Extreme4 угол

    Что касается поддержки последовательной шины USB, то разработчики реализовали 10 портов USB 2.0 с помощью SB950, а также четыре разъема USB 3.0 силами двух контроллеров ASMedia ASM1042. При этом на задней панели расположены четыре порта USB 2.0 и два USB 3.0, а остальные подключаются при помощи планок (нет в комплекте).

     ASRock 970 Extreme4 USB3.0 контроллер 1

    На плате установлено два таких чипа

    Кроме этого, плата поддерживает другой вид последовательной шины — IEEE1394 («FireWire»). Для этого на плату установлен контроллер VT6315N производства VIA. В результате плата поддерживает два порта FireWire: один расположен на задней панели, другой подключается с помощью планки (нет в комплекте).

     ASRock 970 Extreme4 контроллер FireWire

    Плата ASRock 970 Extreme4 имеет восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип ALC892.

     ASRock 970 Extreme4 звуковой контроллер

    Теперь пара слов о сети: на плате установлен высокоскоростной сетевой контроллер Realtek RTL8111E (Gigabit Ethernet), подключенный к шине PCI Express (x1).

     ASRock 970 Extreme4 сетевой контроллер 1

    Соответствующий разъем (RJ-45) выведен на заднюю панель платы. Последняя имеет следующую конфигурацию:

     ASRock 970 Extreme4 задняя панель

    Обратите внимание на порты USB 3.0 (синего цвета), внешний порт SerialATA, порт FireWire, а также на наличие оптического и коаксиального S/P-DIF выходов и на кнопку для сброса настроек CMOS. Тут же отметим, что плата поддерживает один COM-порт при помощи планки, которой, впрочем, нет в комплекте.

    Кроме кнопки сброса CMOS, на плате установлены еще две кнопки: для включения и перезагрузки системы (Power, Reset).

    Рядом с ними расположен семисегментный индикатор POST-кодов, с помощью которого пользователь может произвести начальную диагностику системы при возникновении какой-либо проблемы.

    Традиционная схема компонентов:

    Теперь поговорим о настройках BIOS.

    ⇡#UEFI (Unified Extensible Firmware Interface)

    Материнская плата ASRock 970 Extreme4 поддерживает технологию UEFI и имеет графический интерфейс BIOS (код BIOS основан на версии AMI BIOS, а его объем равен 32 Мбит).

     ASRock 970 Extreme4 BIOS

    Все настройки памяти находятся в разделе функций разгона:

     ASRock 970 Extreme4 настройки памяти 1

    Там же есть параметр, который влияет на производительность, — установка частоты памяти.

     ASRock 970 Extreme4 частота памяти

    Рассмотрим раздел, посвященный системному мониторингу.

     ASRock 970 Extreme4 системный мониторинг 1

    Плата отслеживает текущую температуру процессора и системы, скорость всех шести вентиляторов, а также напряжения на компонентах. Пользователь может управлять скоростью пяти вентиляторов (процессорных и всех CHA_FAN) с помощью функции Smart Fan:

     ASRock 970 Extreme4 системный мониторинг 2

    Также отметим раздел, в котором сосредоточены все функции процессоров AMD:

     ASRock 970 Extreme4 CPU 1

    Кроме этого, плата поддерживает три профиля BIOS. Соответствующие функции сохранения и загрузки расположены в разделе разгона:

     ASRock 970 Extreme4 profiles

    На базе этой функции программисты ASRock написали утилиту OC DNA, которая позволяет оперировать профилями как файлами (то есть можно послать профиль по почте, выложить в Интернет и так далее). Причем в ASRock пошли по стопам ASUS и объединили все мелкие утилиты в одну большую, под названием ASRock Extreme Tuning Utility:

     ASRock 970 Extreme4 OCDNA

    Также с помощью этой программы можно разгонять систему (об этом чуть позже), осуществлять системный мониторинг, управлять вентиляторами

     ASRock 970 Extreme4 системный мониторинг 3

     ASRock 970 Extreme4 системный мониторинг 4

    и, наконец, экономить электроэнергию с помощью технологии ASRock I.E.S. (Intelligent Energy Saver):

    ASRock 970 Extreme4 ASRock I.E.S.

    В заключение отметим, что для обновления прошивки предназначена встроенная утилита Instant Flash, текущая версия которой работает исключительно с флешками:

     ASRock 970 Extreme4 Instant Flash

    ⇡#Разгон и стабильность

    Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 5-фазную схему (4+1), в которой установлено три конденсатора емкостью 270 мкФ и 5 конденсаторов по 820 мкФ.

     ASRock 970 Extreme4 PWM

    Функции разгона сосредоточены в разделе «OC Tweaker».

     ASRock 970 Extreme4 настройки разгона 1

     ASRock 970 Extreme4 настройки разгона 2

    ПлатаASRock 970 Extreme4
    Изменение множителя CPU+
    Изменение множителя HT+
    Изменение множителя CPU-NB+
    Изменение HTTот 150 до 500 МГц (1)
    Изменение Vcoreот 0,6 В до 2,0 В (0,0125 В)
    Изменение Vcpu-nbот 0,6 В до 2,0 В (0,0125 В)
    Изменение Vmemот 1,25 В до 2,065 В (0,01-0,005 В)
    Изменение Vddот 1,11 В до 1,795 В ((0,01-0,005 В)
    Изменение Vhtот 1,11 В до 1,39 В (0,01 В)
    Изменение Vdda2,56 В; 2,7 В
    Изменение Vsbот 1,1 В до 1,4 В (0,1 В)
    Изменение PCI-Eот 75 МГц до 250 МГц (1)

    Теперь переходим к практическому разгону. Во-первых, мы проверили работоспособность функции UCC, которая предназначена для активации «скрытых» процессорных ядер.

     ASRock 970 Extreme4 UCC

    Данная технология успешно отработала и превратила наш Phenom из трехъядерного в четырехъядерный. Затем мы определили максимально стабильную частоту HTT, на которой плата сохраняла работоспособность. Результат оказался выше всяких похвал: HTT=316 МГц.

     ASRock 970 Extreme4 разгон

    И наконец, напомним, что в ASRock Extreme Tuning Utility оверклокингу посвящен специальный раздел:

     ASRock 970 Extreme4 AETU Overclock

    ⇡#Производительность

    Cтартовая частота HTT:

     ASRock 970 Extreme4 штатная частота

    В тестовой системе было использовано следующее оборудование:

    Тестовое оборудование
    ПроцессорПроцессор AMD Phenom II X3 720 (2,8 ГГц; ядро Deneb)
    КулерGigabyte 3D Cooler GP Edition
    ВидеокартаASUS GTX 285 (NVIDIA GTX285; PCI Express x16)
    Версия драйвера: 260.99 WHQL
    Звуковая карта
    HDDHitachi Deskstar HDP725050GLA360
    ПамятьGoodRAM DDR3-1600 Play
    Блок питанияFloston Energetix E2FP-1000W
    OSMS Windows 7 32bit

    Кроме показателей производительности в штатном режиме, мы добавили результаты в режиме разгона. Последний режим выбран как оптимальный с точки зрения обычного пользователя: частота HTT увеличена с 200 до 300 МГц, тактовая частота процессора увеличена с 2,4 ГГц до 3,6 ГГц. Кроме того, мы хотели увеличить частоту памяти до DDR3-1600 МГц, что дало бы еще ~10 % производительности в отдельных приложениях. Однако плата ASRock 970 Extreme4 отказалась работать с комплектом GoodRAM в данном режиме, и в результате частота памяти была зафиксирована на отметке DDR3-1200 МГц.

     ASRock 970 Extreme4 разгон 2

    Вначале посмотрим на результаты синтетических тестов.

     Тест производительности Everest

     Тест производительности Everest2

     Тест производительности 3DMark

     Тест производительности процессора 3DMark

    ⇡#Тесты прикладного ПО

     Тест производительности ScienceMark

     Тест производительности CineBench

    Результат SuperPI измеряется в секундах, т.е. меньше — это лучше.

     Тест производительности SuperPI

     Тест производительности Fritz

    Сжатие данных (WinRAR) измерялось в Кбайт/с, т.е. больше — это лучше.

     Тест производительности WinRAR

    ⇡#Тесты игровых программ

     Тест производительности Far Cry 2

     Тест производительности X3

     Тест производительности Stalker

     Тест производительности Resident Evil 5

     Тест производительности Crysis

     Тест производительности World in Conflict

    ⇡#Выводы

    На сегодняшний момент (октябрь 2011 года) цена материнской платы ASRock 970 Extreme4 составляет чуть более 3 000 руб., что практически в два раза дешевле продуктов на чипсете AMD 990FX. При этом ключевое отличие заключается в количестве линий шины PCI Express, выделяемых на PEG-слоты. В результате, если для собираемого компьютера нет требования по максимально возможной производительности двух (или трех) видеокарт, работающих в режиме CrossFireX или SLI, то плата ASRock 970 Extreme4 является наилучшим вариантом. Однако мы не будем заранее присуждать этой модели награду «Лучшая покупка», до тестов еще двух-трех плат на чипсете AMD 970 других производителей. К тому же данную плату нельзя назвать безупречной: мы обнаружили частичную несовместимость с комплектом памяти GoodRAM, а также заметили, что вход в настройки BIOS осуществляется через раз. Впрочем, данные недостатки являются незначительными и могут быть связаны как со стартовой версией BIOS, так и с особенностями конкретного экземпляра платы.

    К другим достоинствам платы ASRock 970 Extreme4 стоит отнести весьма внушительные возможности расширения. Часть из них связана с очень удачным южным мостом AMD SB950 (SB850), за счет которого эта модель получила поддержку шести каналов SerialATA 6 Gb/s. Этот дает плате лишние плюсы при сравнении с платформой Intel; сюда же можно добавить нативную поддержку шины PCI. А в сравнении с другими плата на чипсетах AMD, модель ASRock 970 Extreme4 выглядит весьма уверено за счет двух дополнительных контроллеров шины USB 3.0 (итого — четыре порта) и контроллера шины FireWire (два порта).

    Отдельно отметим отличный набор функций разгона и большой потенциал платы в этой области. В частности, ASRock 970 Extreme4 с легкостью преодолела планку HTT=300 МГц и, кроме этого, успешно разблокировала скрытые процессорные ядра. А учитывая большое количество полезных фирменных технологий и достаточно качественные утилиты, мы считаем, что модель ASRock 970 Extreme4 является одной из лучших реализаций чипсета AMD 970. Столь положительное впечатление от продукта несколько испортила скудная комплектация, однако в данной ценовой категории это сложно отнести к минусам. Тем более что экономия на комплектации заразила всех без исключения производителей материнских плат.

    ASRock 970 Extreme4

    ASRock 970 Extreme4

    Мы собрали для вас 13 положительных и негативных отзывов покупателей и специалистов о материнской плате ASRock 970 Extreme4.
    Средняя оценка покупателей составила 4.31 баллов. В своих отзывах пользователи описали все недостатки и достоинства материнской платы ASRock 970 Extreme4.
    Если у Вас был опыт использования материнской платы ASRock 970 Extreme4 — добавьте отзыв и поделитесь им с другими покупателями!
    Читайте все отзывы про материнские платы asrock

    Материнская плата ASRock 970 Extreme4 отзывы

    ASRock Dura Cap (срок службы в 2.5 раза дольше), японские твердотельные конденсаторы на основе кондуктивного полимераПоддержка Socket AM3+ процессоров, 8-Core CPUПоддержка двухканальной DDR3 2100(OC)Поддержка AMD Quad CrossFireX™, 3-Way CrossFireX™ и CrossFireX™Поддержка NVIDIA® SLI™4 x USB 3.0, 5 x SATA3, 2 x IEEE 1394, Dr. Debug, кнопки Power / Reset / Clear CMOS со светодиодом7.1-канальный HD-кодек с поддержкой защиты данных (Аудиокодек Realtek ALC892), поддерживает THX TruStudio™Поддержка Технология XFast USB, Графический UEFIПоддержка On/Off Play, Instant Boot, Instant Flash, APP Charger, SmartView, Turbo UCC

    я считаю единственным недостаком это работа PCI Express 2.0 x16. Они к сожелению не способны работать все вместе на х16 как это умеет делать вот эта мать — //www. asrock. com/mb/overview. ru. asp? Model=Fatal1ty%20990FX%20Professional

    Отличнейшая материнская плата для геймров. Возможность следить и именять скорость вращения кулеров очень удобно + в биосе можно открыть скрытые ядра процессора + зайдя в биос можно разогнать процессор без всяких лишних утилит. Советую всем ёё купить думаю это отличный вариант за свои деньги

    Все, за исключением недостатков

    1. У кого при выключении бухают динамики — выключаем в биос технологию On/Off Play2. Есть косяк (стоит биос 2.4) проявился так — при изменении биос и нажатии F10+ сохранить+перезагрузка монитор уходит в дежурный режим. Лечится отключением БП на минуту.

    Уже описаны выше.

    Один раз почему-то слетел RAID (нулевой — это, согласитесь, очень неприятно; впрочем, выставил снова в настройках режим RAID и все вернулось), а через неделю пропал звук и мама уже месяц в гарантии. Кому-то может показаться недостатком работа BIOS через EFI, впрочем, немного есть желающих возиться с этим SLIC при прошивке под 2,1.

    Хорошая материнская плата за свои деньги.

    Сли 8х8, холодная (не знаю, что там у некоторых греется, у меня лично всё ок), красивый и понятный БИОС, разгон проца до 4000-4200 Мгц на автомате без танцев с бубном.

    2133 Мгц только через экстрим профиль.

    За свою цену — 3300 рублей — отличная системная плата под Бульдозер с возможностью поддержки СЛИ.

    всё удобно ставится и пару хороших утилит

    неделю проработал и сдох

    нормальная мать но появилась проблема на мониторе нет сигнала а комп фурычит

    Теннолии Asrock, стабильность

    Extrim3 лучше и дешевле, эта модель только для геймеров

    Певую купил в конце 2011, в конце 2013 умерла, поменял по гарантии на такую же, и вот почти середина 2016 она тоже умирает, с теми же симптомами, что и первая. Интел, настало твое время.

    +Дешевая+Надежная+Не сильно греется+Отличный BIOS+Легко разогнал AMD FX8320 до 4.4ггц

    ЦенаХарактеристикаНаличие POST-контроллераНаличие кнопок на плате POWER и RESETБогатый BIOS с удобным интерфейсом UEFIТехнология XFast USB

    Неудобно сделанные SATA разъемы

    Прожила 3 месяца и тихо умерла. Перестала реагировать на видеокарту — что есть, что нет. POST 00. монитор в дежурном режиме. При вытаскивании памяти — начинает пищать.В четверт понесу в магазин по гарантии.

    встроенная пост карта кнопки пуска и рестарт — сильно не греется

    странное расположение sata

    отличная плата за свои деньги

    Неплохая плата с возможностью кроса 8на 8. Различные кнопки и украшательства.. двойной биос и прочее (что уже является стандартом)

    Очень греется северный мост, пришлось отковырять рекламную пластинку с надписью ассрок.. сразу скинулось пару градусов. Только после обновления биоса до 1.4 стала без сбросов работать разлочка. Напряжение на процессоре нестабильно. Видимо и напряжение показывает неправильно. так как на прошлой плате гигабайт температура проца (разлоченный атлон2 х3) была до 53.. здесь до 60 доходит. (выставлено одно и то же напряжение. искал стабильное для данной частоты 3300). Разъёмы сата на плате расположены откровенно неудобно, так же 3 пин 4 пин для подключения вентиляторов. нужно быть акробатом чтоб запихать прямо под куллур.

    Недорогая плата с возможностью кросса. Много минусов но все мелкие.. ну кроме дёрганья напряжения.

    +Много различных портов+3 слота под видеокарты+Хорошее расположение радиаторов мат. платы+UEFI биос+Хороша за свои деньги. Брал 2 года назад примерно за 3-4 тысячи

    -Неудобное расположение sata, в маленьком корпусе еле воткнёшь-Проработала стабильно год с AMD FX8320 на 4.4ггц, потом пришлось убрать разгон

    Хорошая материнская плата за свои деньги. Ближайший конкурент в этой ценовой категории разве что асус.

    Все достоинства уже перечислены и добавить нечего.

    При выключении компьютера, если колонки включены, то несколько секунд идёт шипение, это немного раздражает, особенно если громкость высокая. Обновил BIOS, ни чего не изменилось.

    Пользуюсь месяц, в принципе плата хорошая, кроме шипения глюков больше ни каких.

    Цены на ASRock 970 Extreme4

    Характеристики ASRock 970 Extreme4

    Процессор
    SocketAM3+
    Поддерживаемые процессорыAMD FX/Phenom II X6 / X4 / X3 / X2 (кроме 920 / 940)/Athlon II X4/X3/X2/Sempron
    Системная шинаHyperTransport
    Поддержка многоядерных процессоровесть
    Чипсет
    ЧипсетAMD 970
    Поддержка SLI/CrossFireSLI/CrossFireX
    Память
    ПамятьDDR3 DIMM, 800 — 2100 МГц
    Количество слотов памяти4
    Поддержка двухканального режимаесть
    Максимальный объем памяти32 Гб
    Дисковые контроллеры
    IDEнет
    SATAколичество разъемов SATA 6Gb/s: 5, RAID: 0, 1, 5, 10, JBOD на основе AMD SB950
    Слоты расширения
    Слоты расширения3xPCI-E x16, 2xPCI-E x1, 2xPCI
    Поддержка PCI Express 2.0есть
    Аудио/видео
    Звук7.1CH, HDA, на основе Realtek ALC892
    Сеть
    Ethernet1000 Мбит/с, на основе Realtek RTL8111E
    Подключение
    Наличие интерфейсов14 USB, из них 4 USB 3.0 (2 на задней панели), 2xFireWire (IEEE1394a), выход S/PDIF, 1xCOM, 1xeSATA, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
    Разъемы на задней панели6 USB, из них 2 USB 3.0, 1xFireWire (IEEE1394a), коаксиальный выход, оптический выход, 1xeSATA, Ethernet, PS/2 (клавиатура), PS/2 (мышь)
    Основной разъем питания24-pin
    Разъем питания процессора8-pin
    Дополнительные параметры
    Форм-факторATX

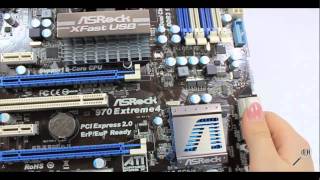

    ASRock 970 Extreme4 review

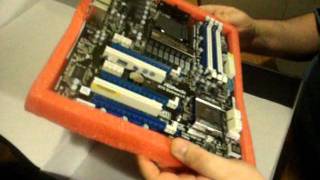

    ASRock 970 Extreme4 Unboxing und Überblick — 600 € PC — Part 3 [Deutsch] [HD]

    How to overclock AMD FX6300 on Asrock 970 Extreme4 [Quick Guide]

    Источник https://bigbunce.ru/detail/2323333470.html

    Источник https://3dnews.ru/617602

    Источник https://otzivi-tut.ru/products/53716/materinskie_platy/asrock-970-extreme4/

    Читать статью  Обзор и тестирование материнской платы MSI B250 GAMING M3
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
