Обзор материнской платы MSI B350 Gaming Pro Carbon. Игровая модель для экономных энтузиастов

Обзор материнской платы MSI B350 Gaming Pro Carbon. Игровая модель для экономных энтузиастов

Специалисты MSI выпустили, пожалуй, наибольшее число устройств с поддержкой процессоров AMD AM4. У старших решений, использующих хаб X370, мощность преобразователя питания больше, чем у младших, где за основу принят более скромный чип — B350. На стыке этих сегментов расположилась сегодняшняя гостья нашей лаборатории. Её роль — игровые ПК, тут решили отказаться от поддержки обильного числа слотов разного рода направленностей, оставив функциональность хаба основополагающей для будущей системы. А от более старших продуктов ей досталась мощная подсистема питания, которую мы планируем проверить в ходе разгонных испытаний. Кроме того, именно тут можно найти старшую модель кодека от Realtek, а также шесть гнёзд под вентиляторы, все они — управляемые.

Без сторонних контроллеров всё же не обошлось, есть ASM2142, сопровождающий работу пары выходов USB 3.1 Gen2 на задней панели и ASM1061, необходимый для двух разъёмов SATA на плате. Последний шаг весьма любопытен, ведь B350 способен сам работать с четырьмя накопителями, более того, объединять их в массив RAID по схеме «10 (1+0)». Вероятно, целевой отказ от такой «роскоши» и вынудил инженеров применить стороннее решение. Проще говоря, использован приём ограничения возможностей, дабы не создавать лишнюю конкуренцию моделям на базе X370. С остальными техническими нюансами можно ознакомиться, используя таблицу с характеристиками.

Упаковка и комплектация

Коробка средних размеров, спереди можно отметить обозначение принадлежности платы к серии из пяти звёзд — «Performance Gaming», это средняя категория игровых устройств у производителя.

На обратной стороне есть технические детали, отметили: оснащение качественным аудиокомплексом (помимо старшего кодека есть ещё бонусное ПО), поддержку VR, приоритизацию сетевых приложений, возможность подключения светодиодной ленты и управление подсветкой с мобильного устройства (используя там специальное приложение). Есть также фото продукта, схема портов на задней панели и таблица с основными характеристиками.

Кроме платы внутри коробки находится:

• руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке), выполнен краткий обзор возможностей фирменного ПО;
• брошюра-памятка по корректной установке кулера и модулей памяти;
• многоязычная инструкция по быстрой установке;
• диск с драйверами и фирменным ПО;
• карточка регистрации покупателя;
• комплект из двенадцати ярлыков для маркировки кабелей SATA;
• удлинитель для подключения светодиодной ленты (длина около 80 см);
• два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
• заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд.

Внешний вид

Устройство полноформатное и полностью соответствует стандартам ATX, есть девять отверстий для монтажа в корпусе. Несколько пустынно выглядит его нижняя часть, по всей видимости, использовали наработки PCB от старших плат, а отказ от поддержки интерфейсов разного рода решили ничем не компенсировать. Такая плата рассчитана исключительно под сборку, нет того, что могло бы облегчить её эксплуатацию в режиме открытого стенда, — кнопок, переключателей, индикатора кодов POST.

Все навесные конструкции надёжно закреплены винтами. Наиболее заметны сзади группы светодиодов, они направлены в сторону и это многоцветные модели с линзой.

Несколько подобных изделий распаяны и под охладителем для чипсета. Используется весьма массивный брусок, сверху наклеена декоративная накладка.

Можно использовать одно устройство формата M.2, для него есть фирменный охладитель M.2 Shield, правда, наиболее габаритные модели окажутся накрыты ним лишь частично.

Чуть ниже основного чипа — B350 — виден впомогательный ASM1061, все четыре выхода SATA продольного типа.

Под корпусные кабели USB предусмотрели по две колодки — для второго и третьего поколений.

Для экранированного слота PCI-E линии заходят от ЦП, остальные гнёзда работают с хабом. Их ресурсы связаны между собой, работа по схеме PCI-E x4 полностью исключает использование самых компактных — PCI-E x1.

Аудиочасть реализована на самом высоком уровне: у ALC1220 есть экран, группа из особых конденсаторов и пара операционных усилителей. То есть, наушники с большим импедансом можно будет подключить как к задней, так и к передней панели корпуса.

Миниатюрные светодиоды красного свечения образуют диагностический уголок — EZ Debug LED, под лепестком PCI-E x16 тоже распаян небольшой красный индикатор (работа на сниженной формуле изменит цвет свечения на белый). В случае отсутствия графического ускорителя в системе, будет светиться ещё один, расположенный ближе к сокету ЦП. Ещё один из подобных оповестит об активном статусе для A-XMP, его распаяли около главного гнезда питания. Также четырьмя лампами оснащены слоты для памяти, светятся они в случае обнаружения установленных модулей.

В состав накладного козырька у задней панели включён светящийся логотип типа RGB, его оттенки зависят от установок. Сама конструкция достаточно компактна, чтобы не создавать препятствий при монтаже систем охлаждения. Радиаторы также не слишком габаритные.

Построение схемы стабилизатора не ново, она используется практически на всех моделях производителя с применением хаба B350, примером в нашей лаборатории был MSI B350 Tomahawk. ШИМ-контроллер Richtek RT8894A образует «4+2» канала для напряжений ЦП и SOC (NB) соответственно. В этот раз использовали приём удвоения всех без исключения элементов в составе каждого канала у CPU Voltage (даже дросселей теперь не четыре, а восемь штук), а вот у двух оставшихся «фаз» ничего решили не менять. Конечно, главным образом нагрузка идёт именно на процессорную часть, потому будет любопытно изучить, как такая схемотехническая реализация изменит поведение устройства. Силовые элементы таких же моделей, это PK616BA и PK632BA от Niko Semiconductor (всего двенадцать пар).

Монолитные бруски не располагают какими-либо рёбрами, увеличивающими суммарную площадь поверхности для улучшения теплообмена с окружающей средой. Термопрокладки оказались достаточных размеров, контакт с транзисторами был полноценный.

Конфигурация задней панели тут намного лучше соответствует современным тенденциям, если оглянуться на её состав у более дешёвой B350 Tomahawk. Отказались от аналогового видеовыхода, но зато внедрили дополнительную пару портов USB самых современных версий, обеспеченных работой благодаря внешнему контроллеру. Теперь суммарное число гнёзд USB составило восемь штук. Также появился S/PDIF. Посетовать можно, разве что, на отсутствие беспроводного адаптера, но его наличие сказалось бы на стоимости, которая играет немаловажную роль как для альтернативы более дорогим продуктам на базе X370 в лице рассматриваемой B350 Gaming Pro Carbon.

Возможности UEFI

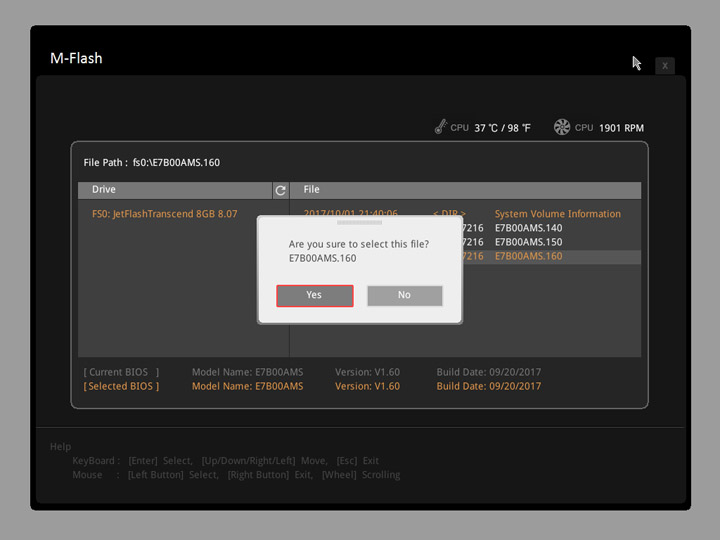

На обзор к нам плата попала с последней версией прошивки. Для обновления в UEFI предусмотрена утилита M-Flash.

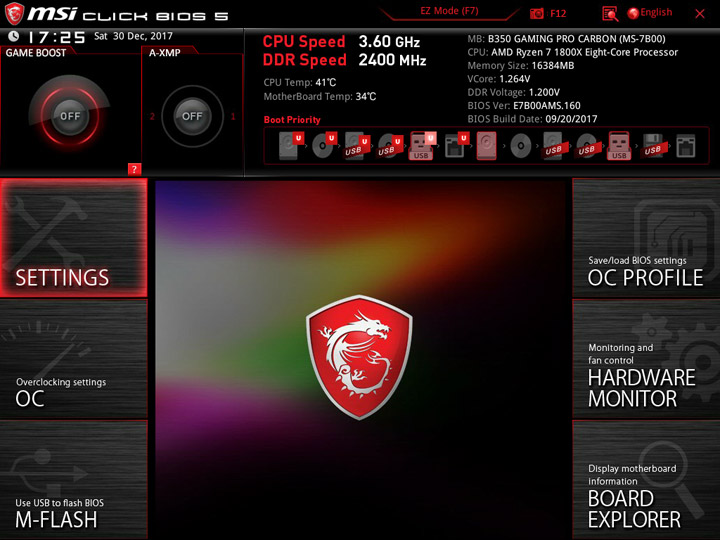

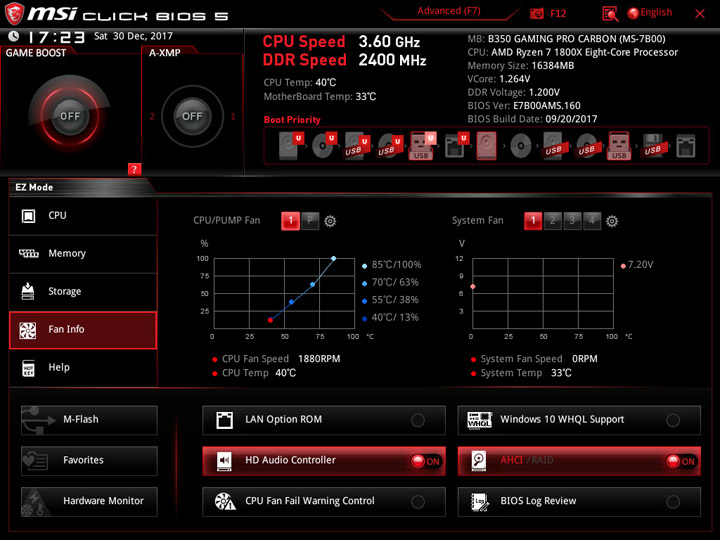

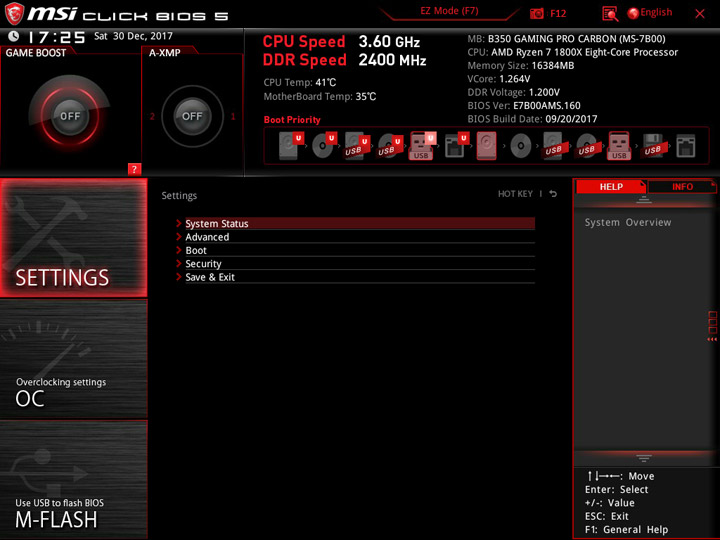

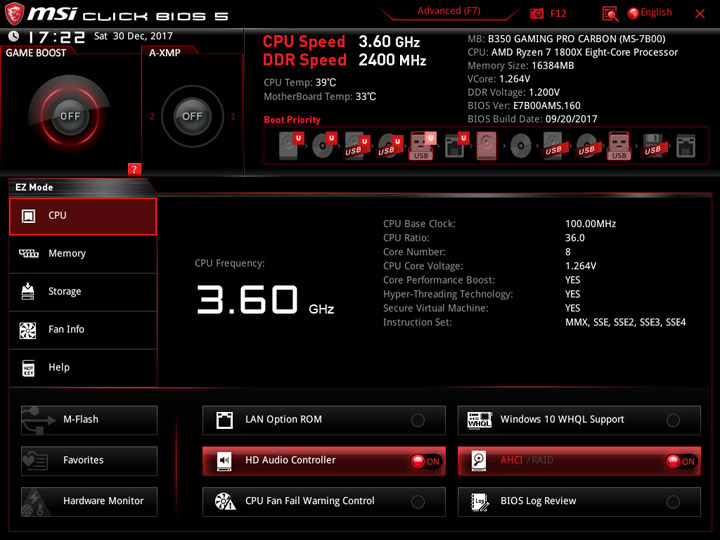

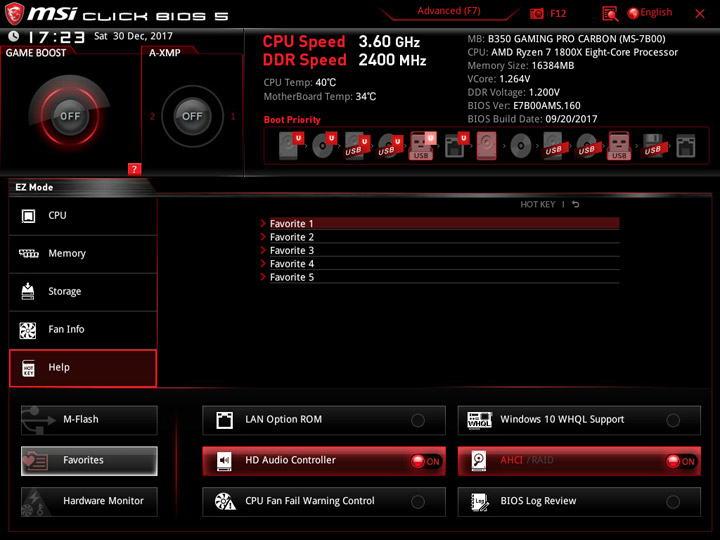

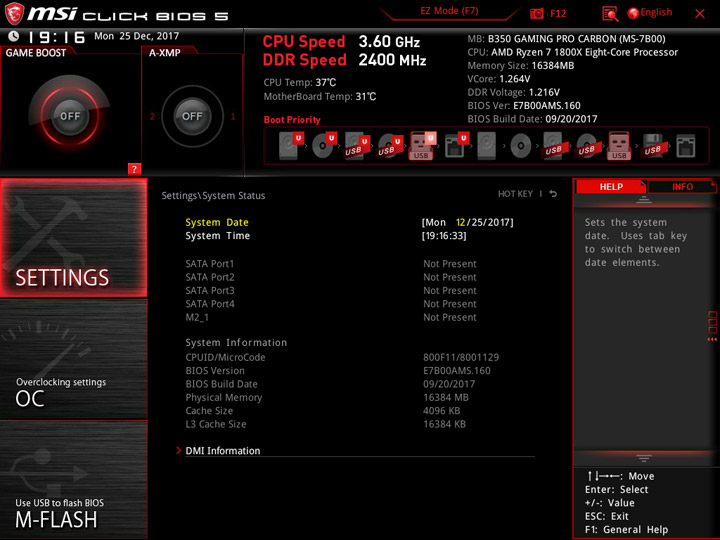

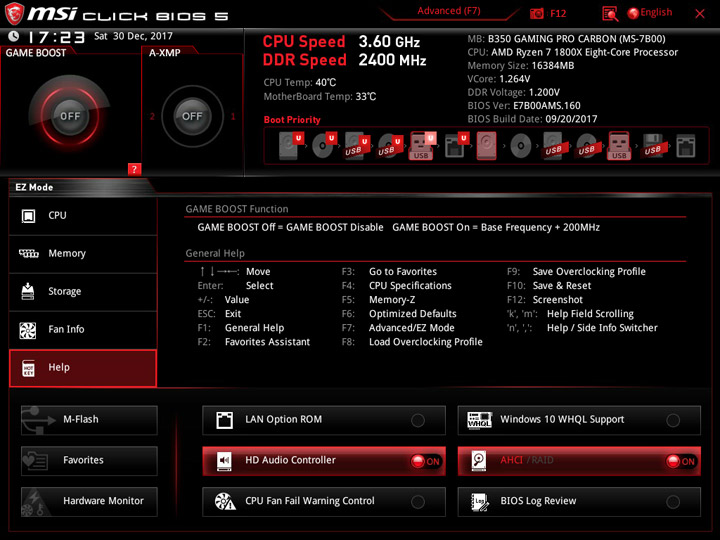

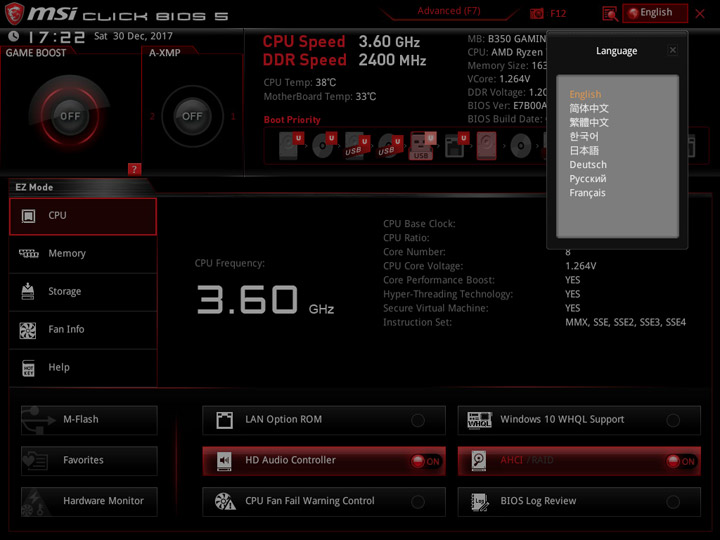

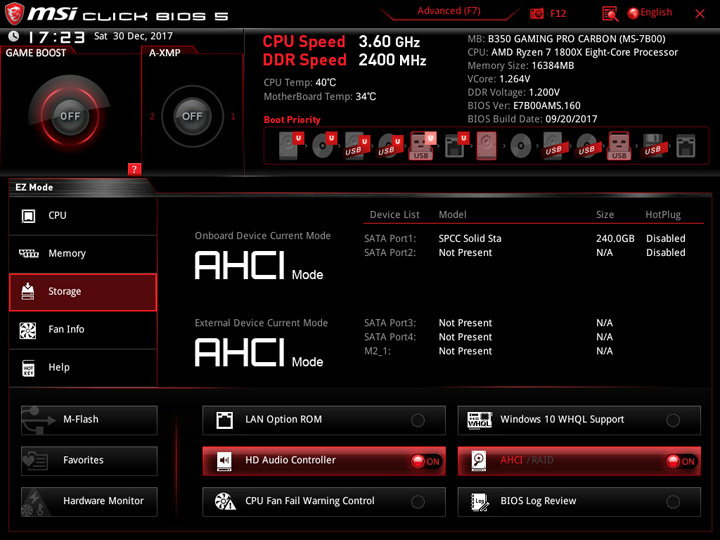

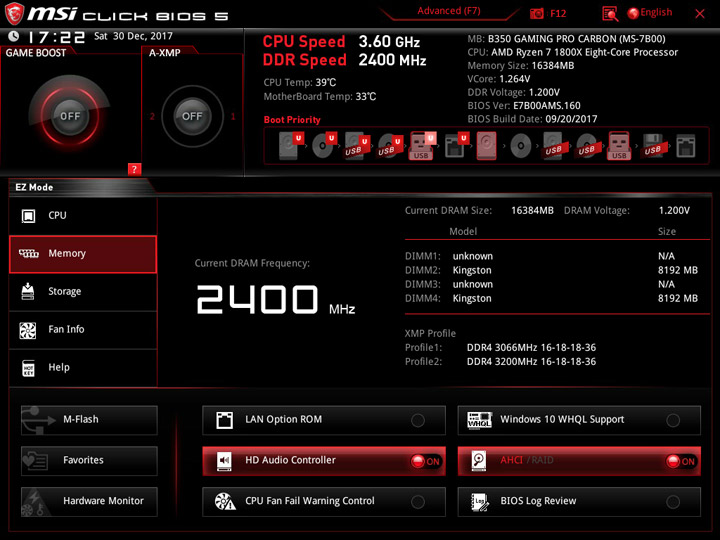

В стартовом режиме отображения — Ez Mode — можно получить базовую информацию о настройках и составе компонентов системы. В пару кликов активируются фирменные сценарии по разгону ЦП и ОЗУ. Последний механизм представляет собой активацию профилей XMP (при их наличии у набора DRAM).

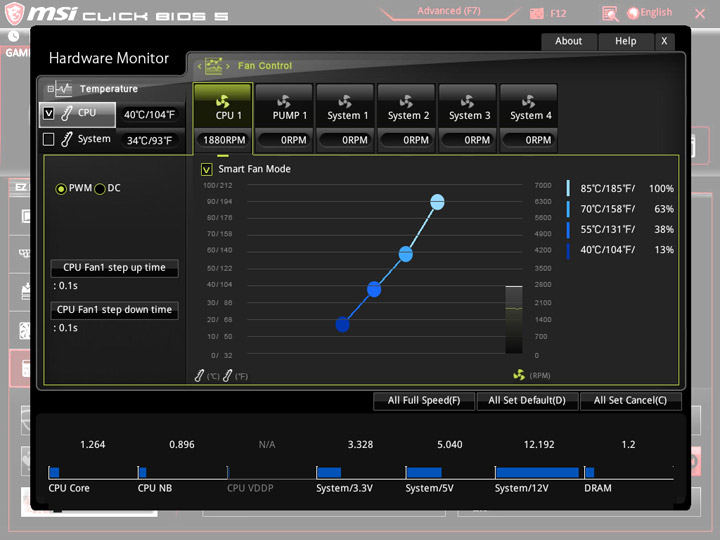

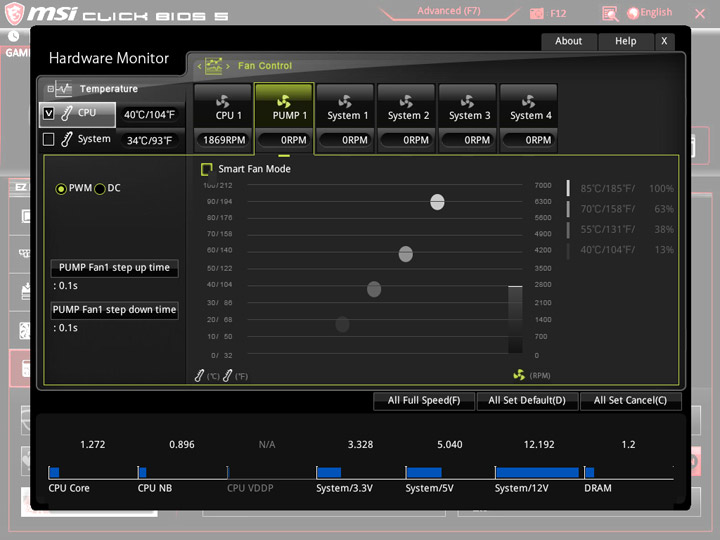

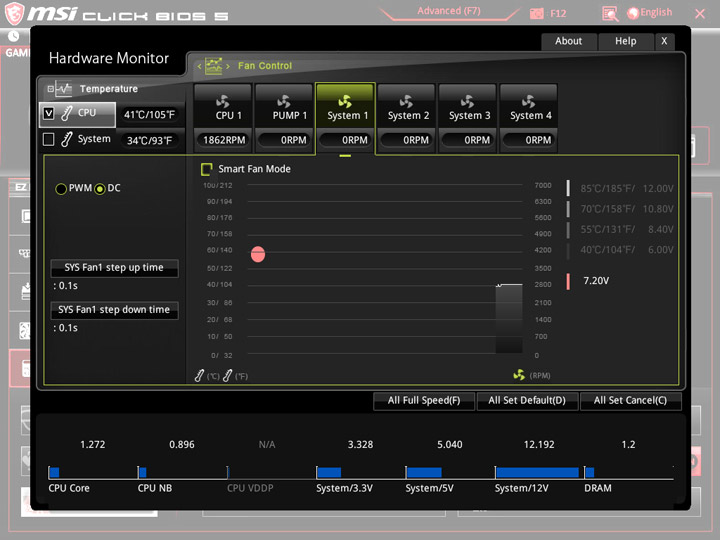

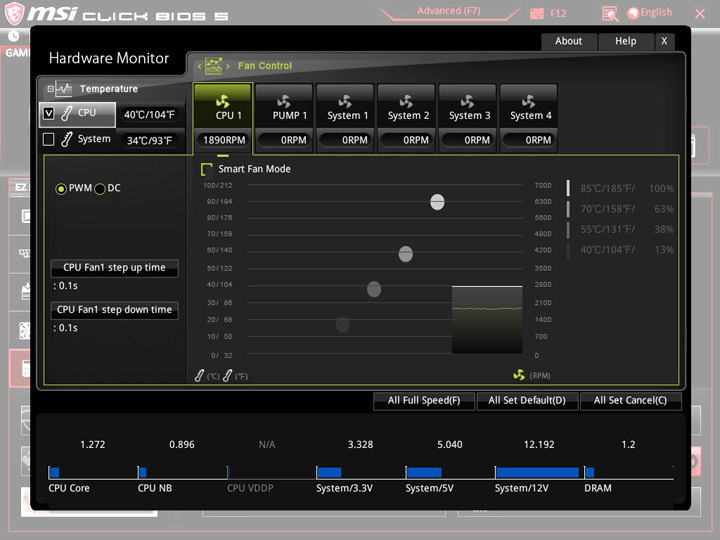

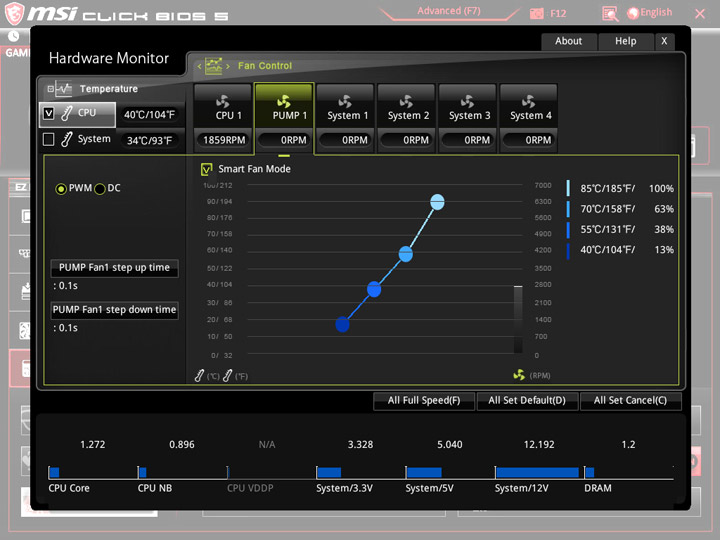

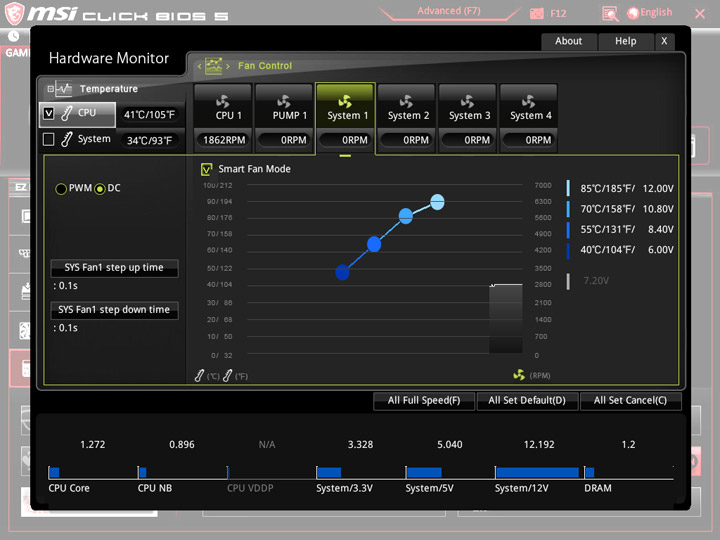

Наладка сценариев по снижению скорости вращения у охладителей находится на странице Hardware Monitor. Для всех шести гнёзд можно выбрать независимый способ — изменение скважности ШИМ или снижение питающего напряжения. У корпусных моделей допускается упрощённый подход в настройке —единоразовая фиксация рабочего уровня. А в качестве опорной температуры может выступить либо процессорная, либо системная, в каждом из случаев. Более детально об этой рубрике можно узнать из обзора младшей B350 Tomahawk.

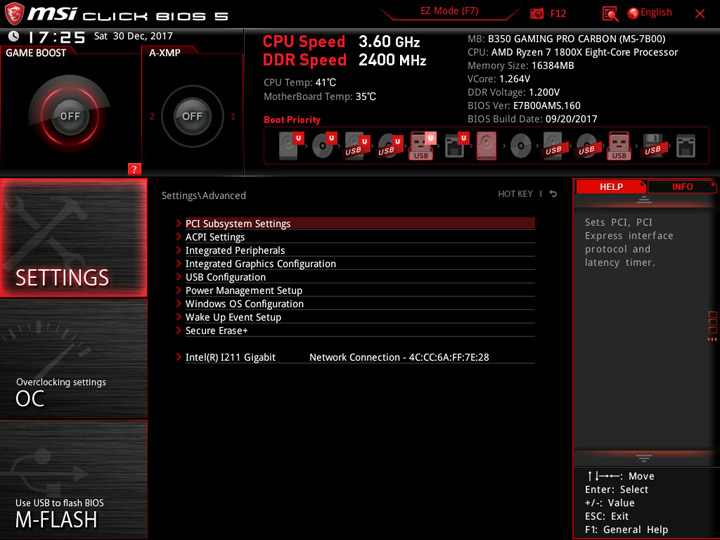

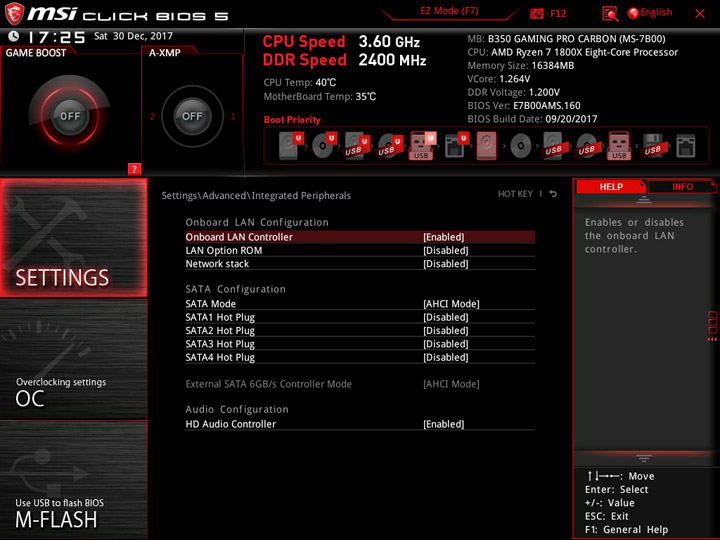

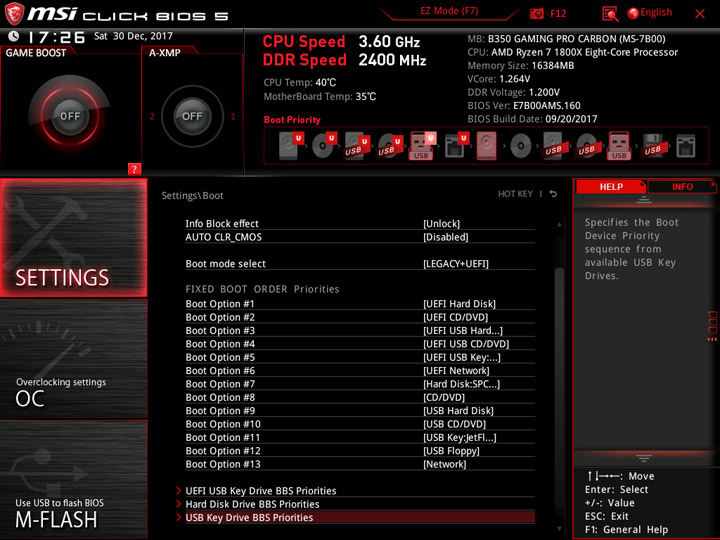

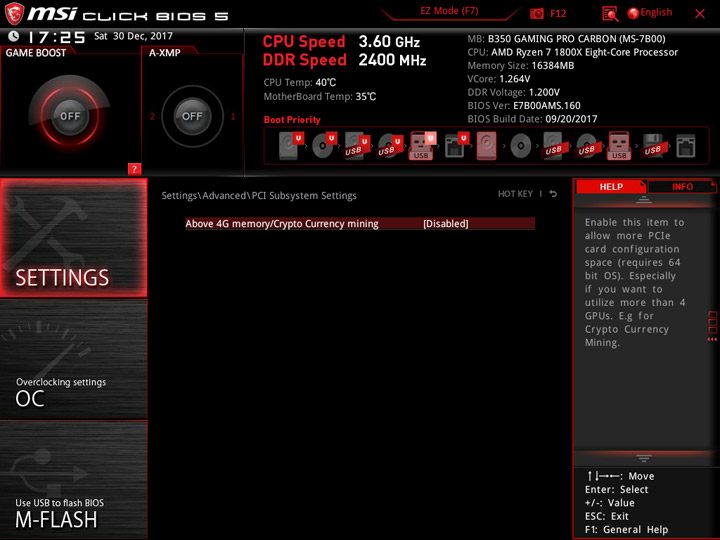

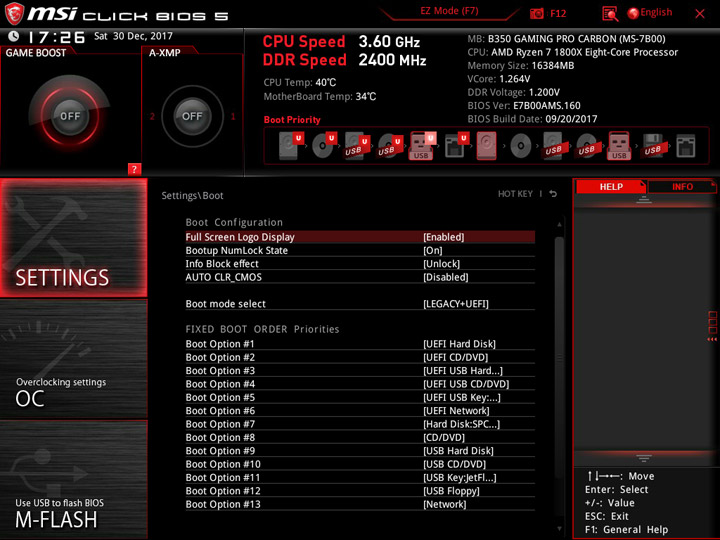

Оформление полнофункционального режима у них также очень похоже, разница обусловлена, главным образом, числом и типом дополнительных компонентов на плате, для этого предусмотрена страница Settings.

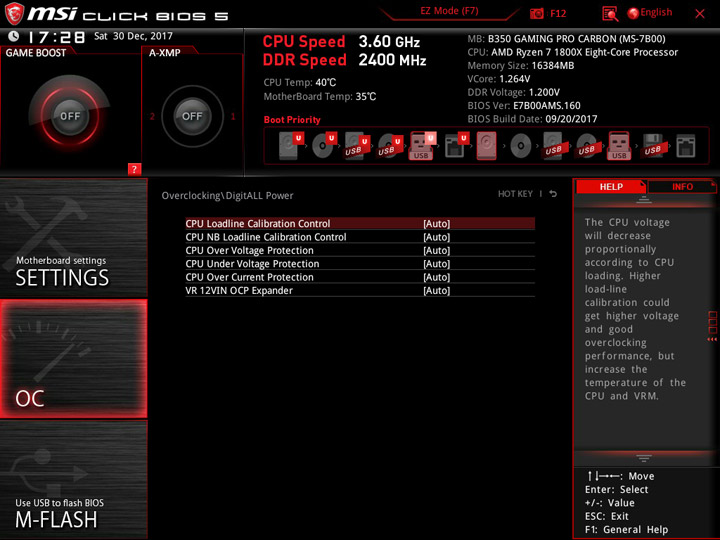

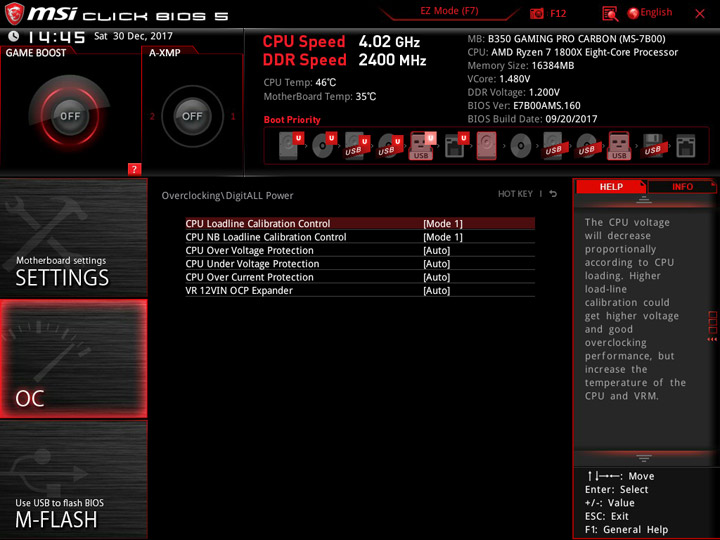

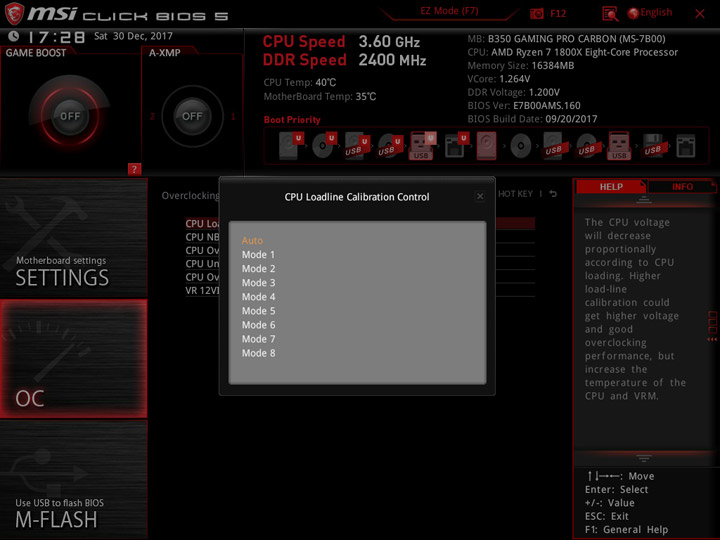

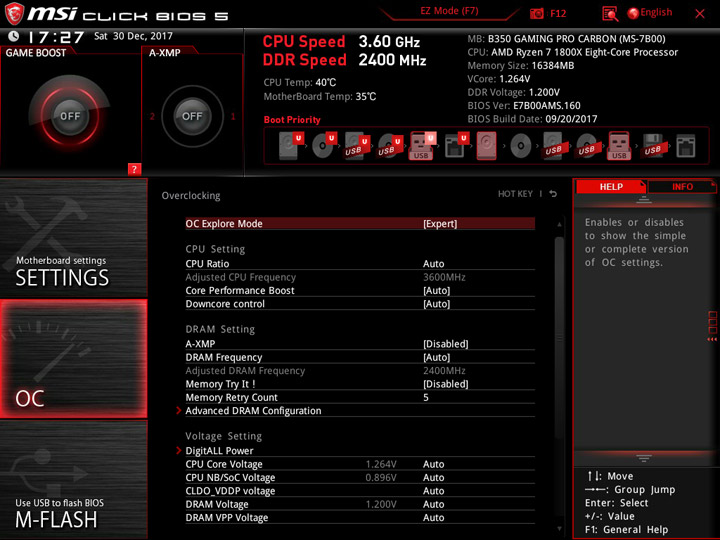

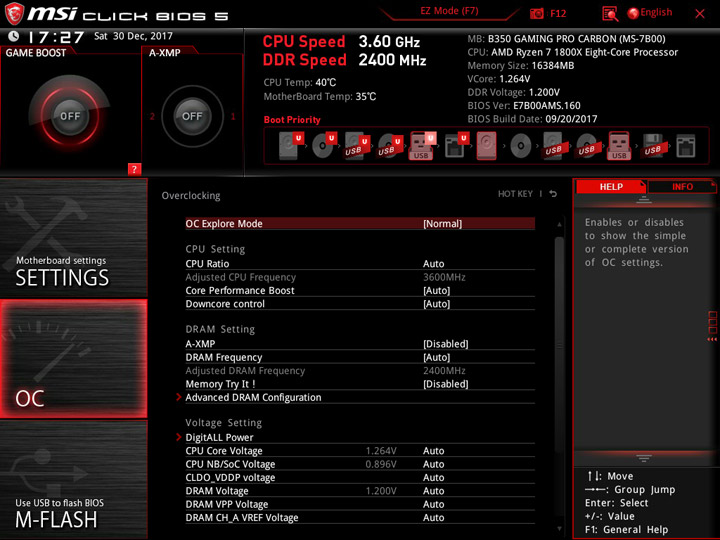

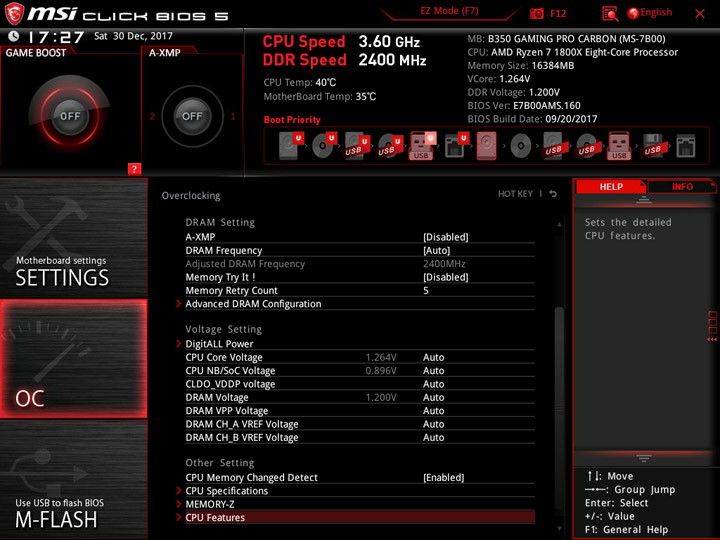

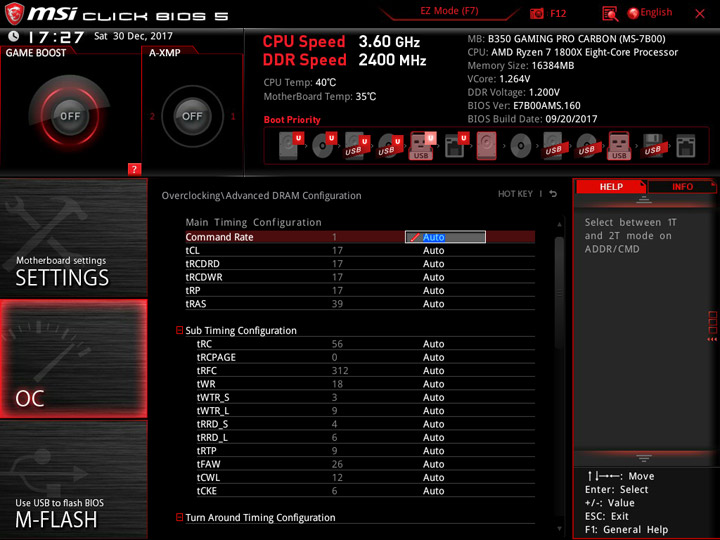

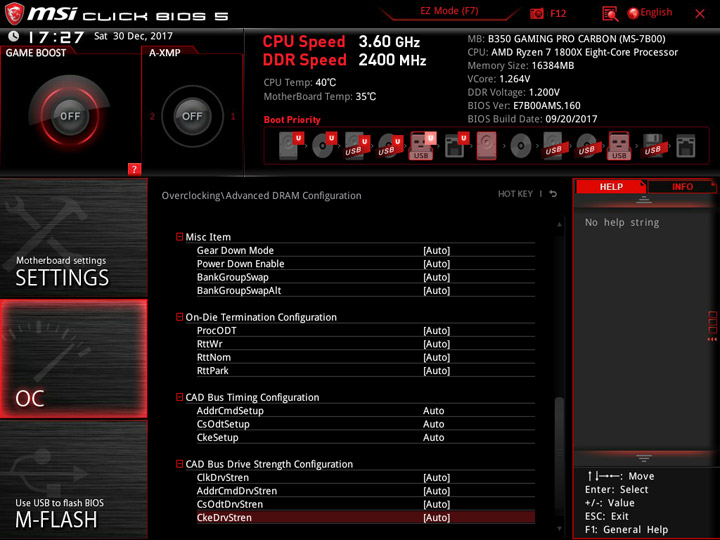

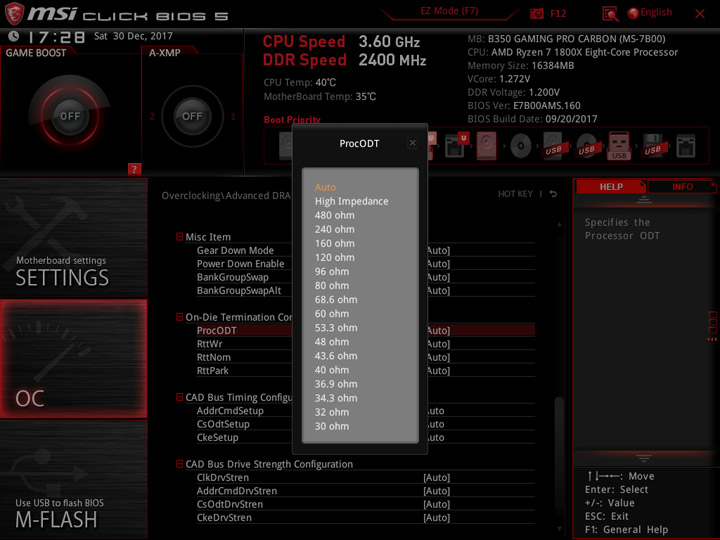

Оверклокерская рубрика практически идентична, разве что, здесь есть больше пунктов у вспомогательных напряжений для DRAM. Заготовлено множество профилей LLC для двух процессорных напряжений, имеются образцы с настройками ОЗУ, облегчающие стартовые процедуры по разгону нового комплекта (с неизвестным потенциалом).

Возможности уступают страшим решениям, например, нельзя формировать напряжение процессора по схеме добавочного (offset) значения, но всё самое необходимое для экспериментов с памятью и ЦП тут есть. Для наглядности, наиболее весомое собрано в таблицу.

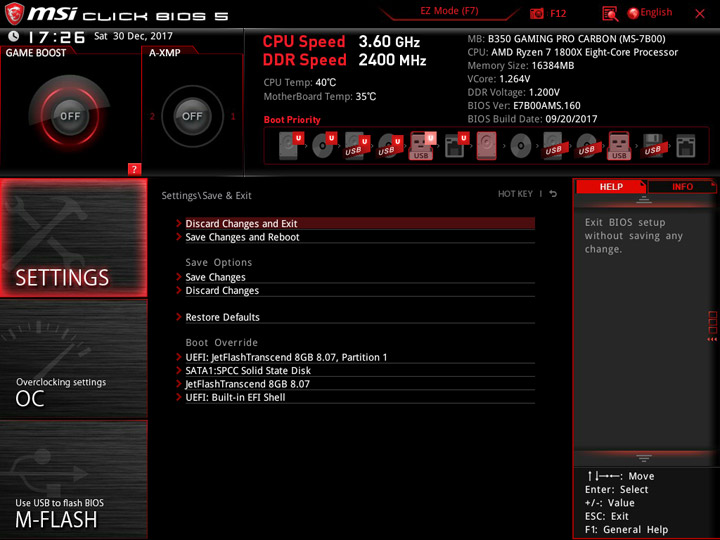

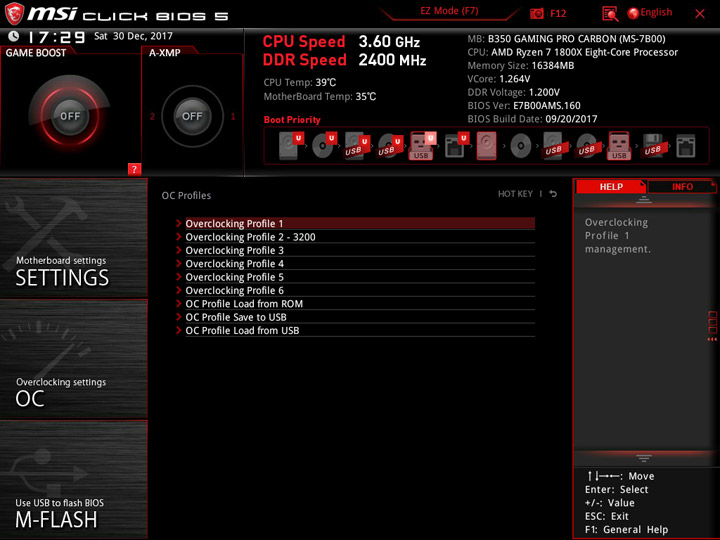

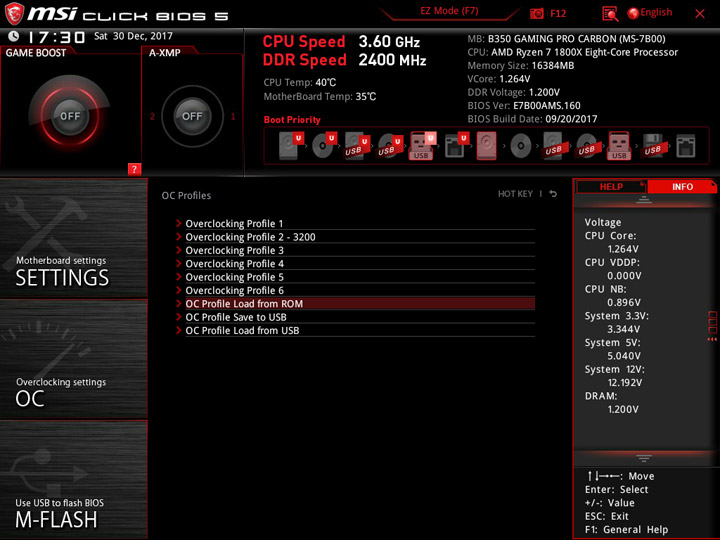

Предусмотрена возможность хранения шести профилей с настройками, неограниченное их число можно записать на внешний носитель.

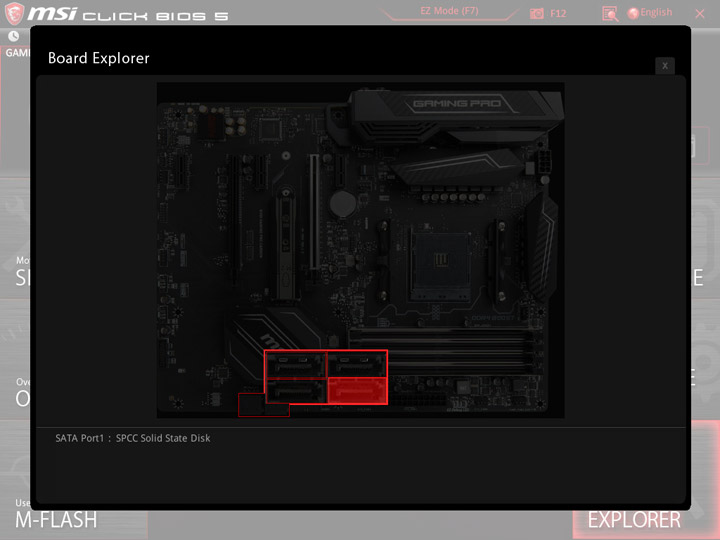

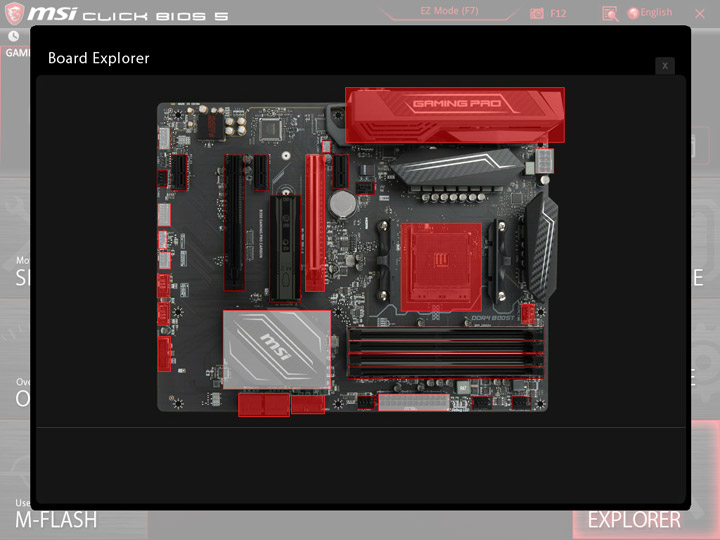

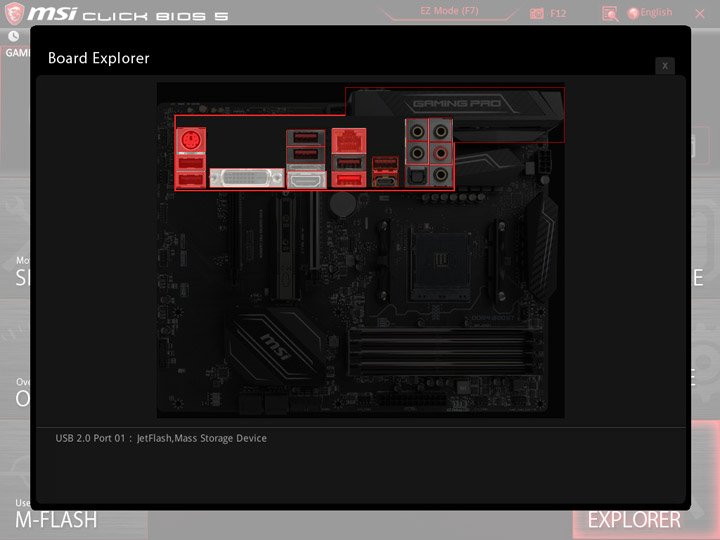

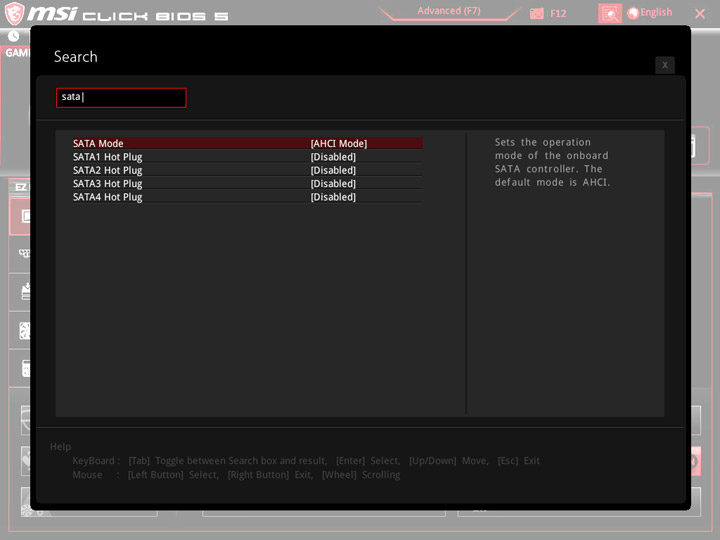

Механизм интерактивного осмотра системы работал хорошо, разве что, информация о модулях памяти на этой «карте» оказалась недоступна.

Комплектное ПО

Ввиду принадлежности платы к игровому сегменту, среди комплекта ПО выделяются специальные утилиты для звуковой и сетевой составляющей.

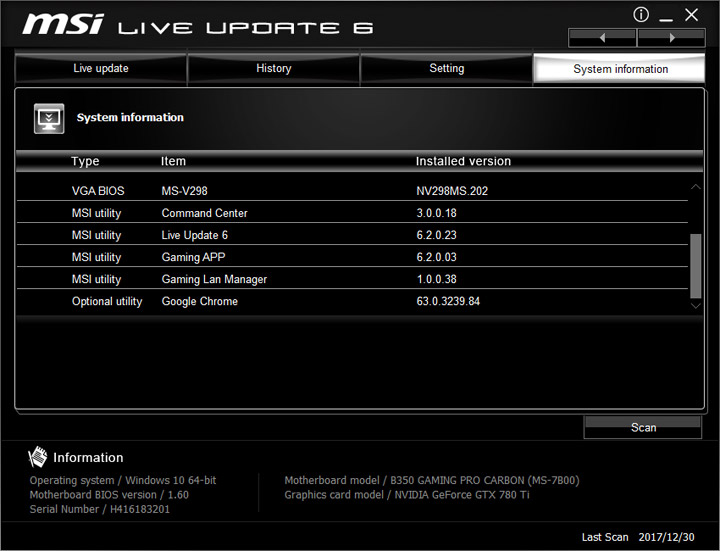

Набор фирменных программ распространяется фактически на все платы, потому проверю только самые основные функции некоторых из них. В новой системе первой уместнее всего использовать Live Update 6. Она умеет следить и за собственными обновлениями, и находить их для остальных программ и драйверов, загружать и устанавливать нужные (отмеченные пользователем) одним этапом.

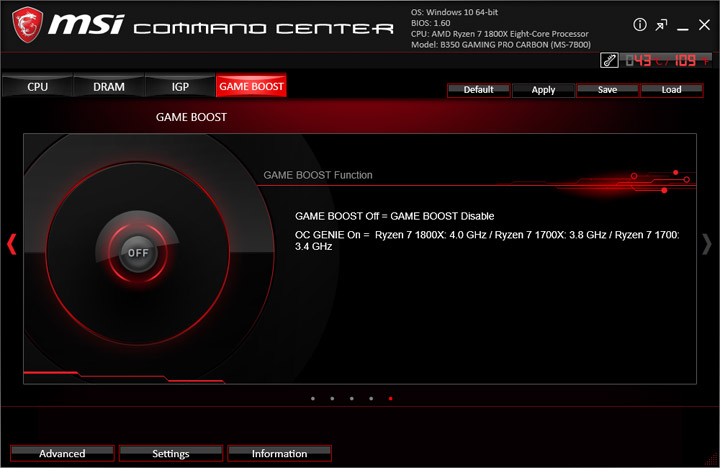

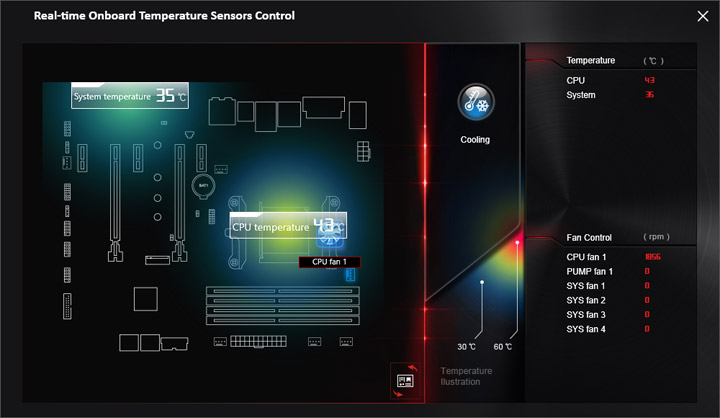

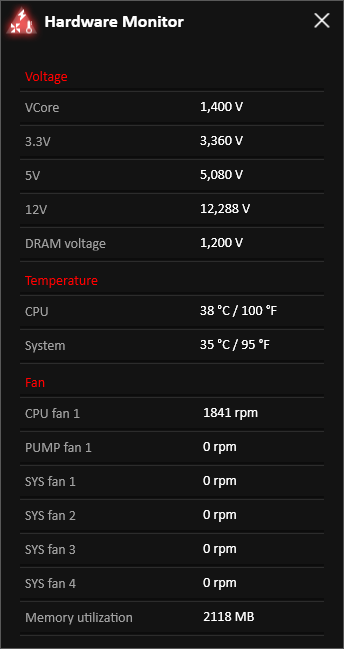

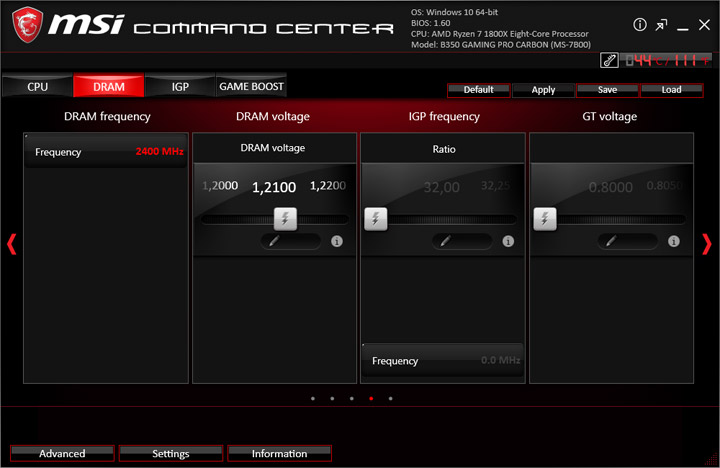

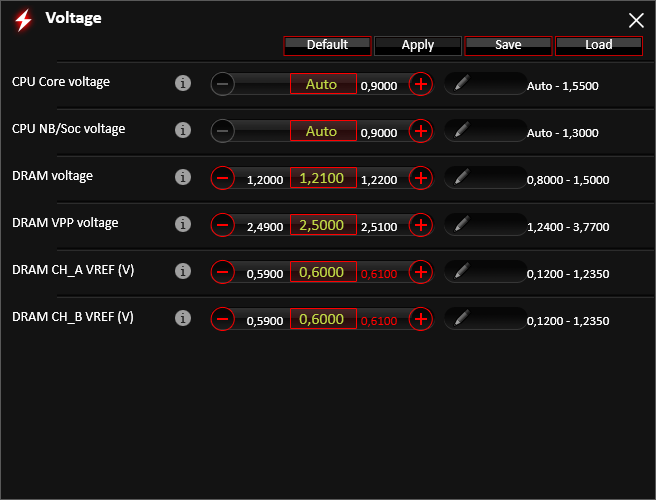

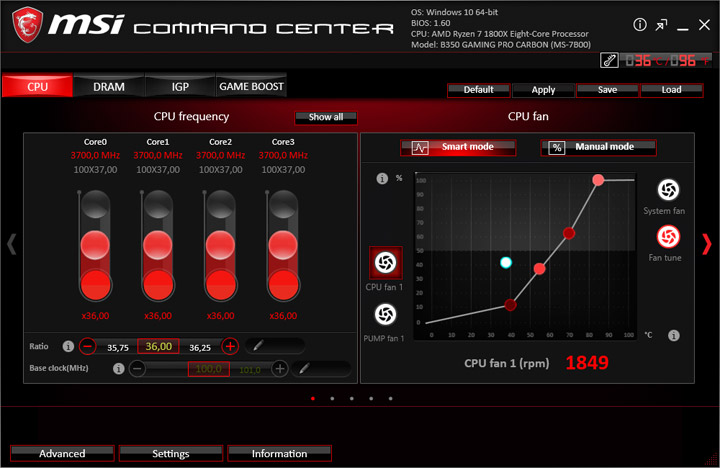

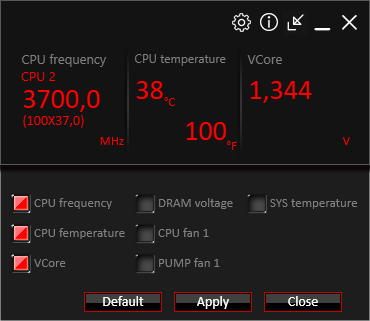

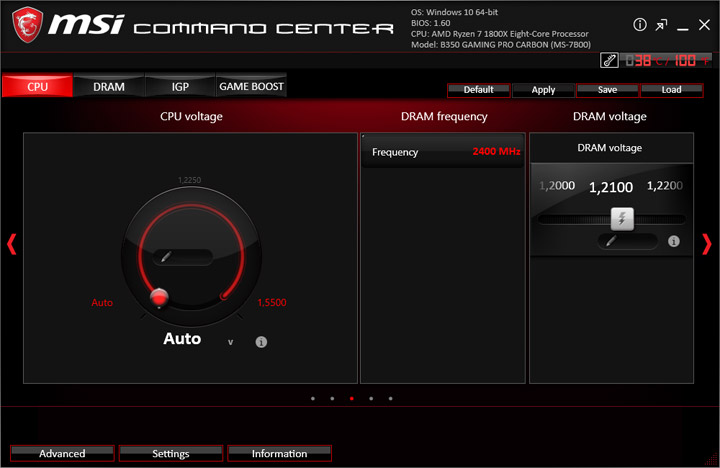

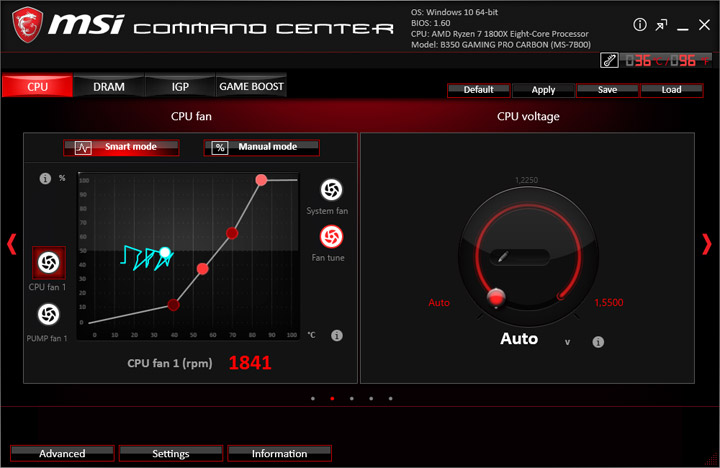

Состав Command Center целиком опирается на возможности UEFI, дополнительных инструментов для упрощения или более вдумчивого оверклокинга тут нет. Его можно использовать и для мониторинга за текущими параметрами.

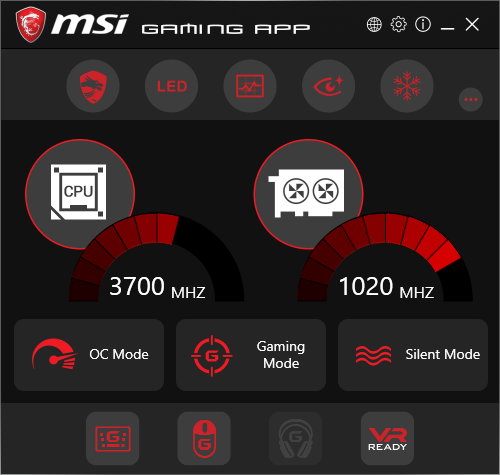

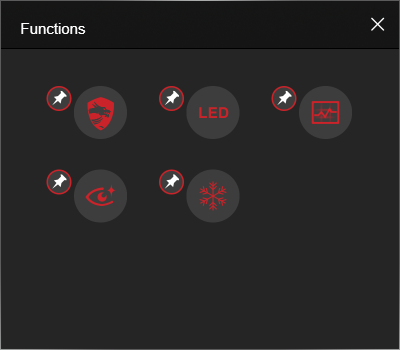

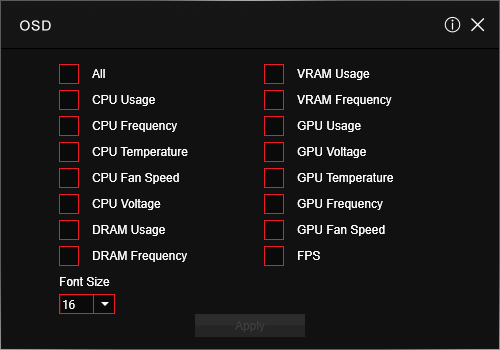

Gaming APP сосредотачивает в себе множество «игровых» помощников.

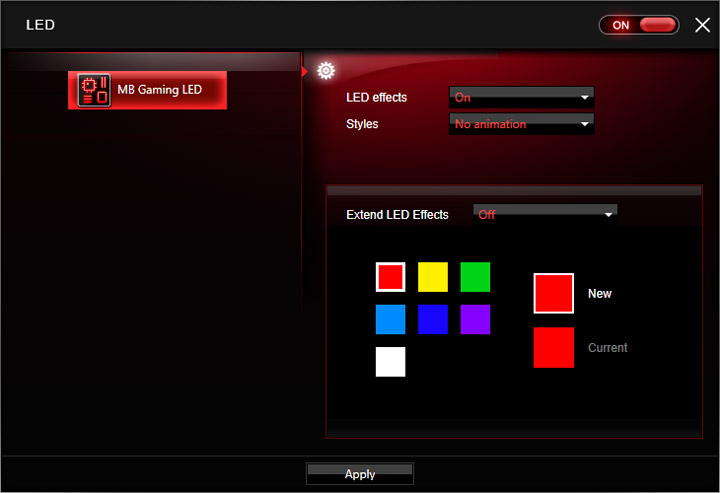

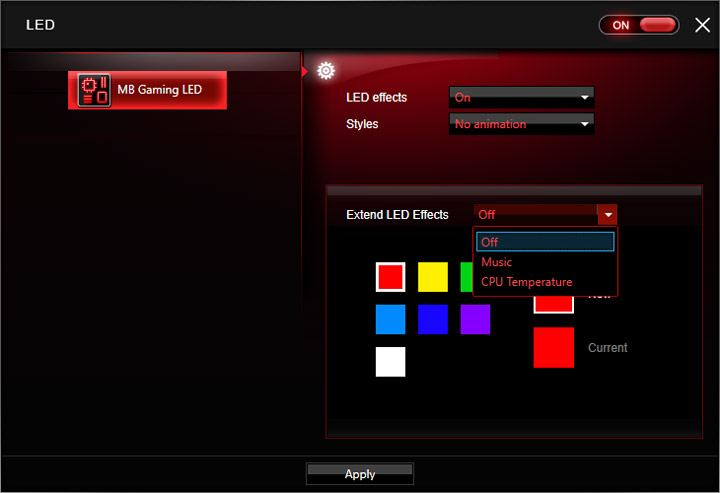

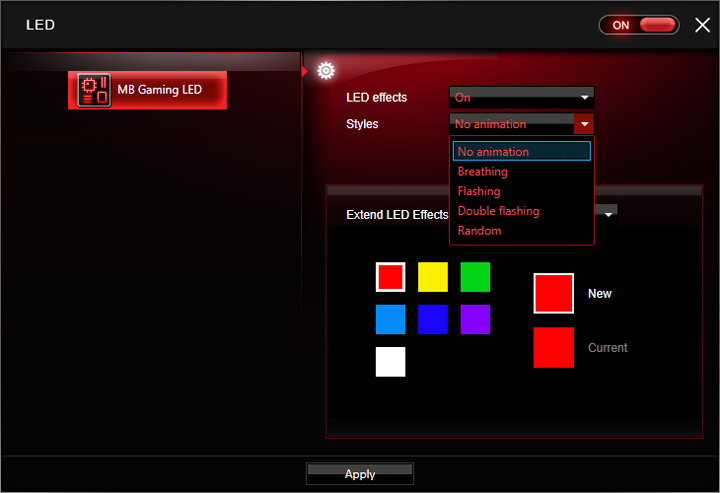

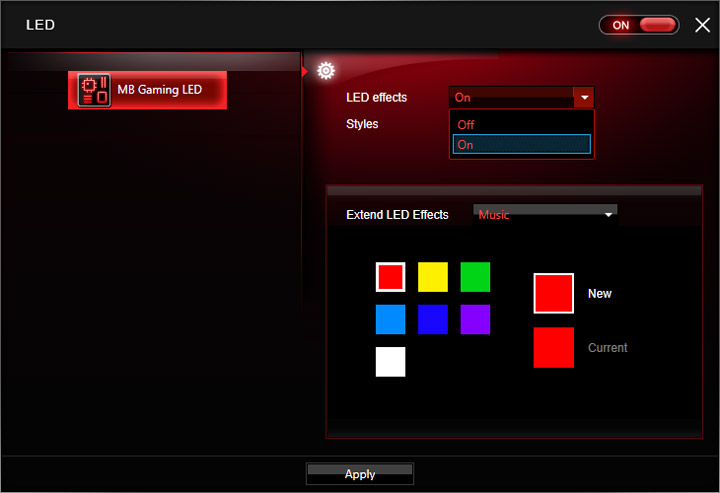

В частотности тут разместили механизм по управлению подсветкой. Ценовая категория платы сказалась на этом механизме, возможностей заметно меньше, чем у старших продуктов, оснащаемых полноценной (как для RGB LED) утилитой по наладке схем работы — Mystic Light. Фактически, выбрать можно лишь один из немногочисленных профилей с заранее заданным цветом.

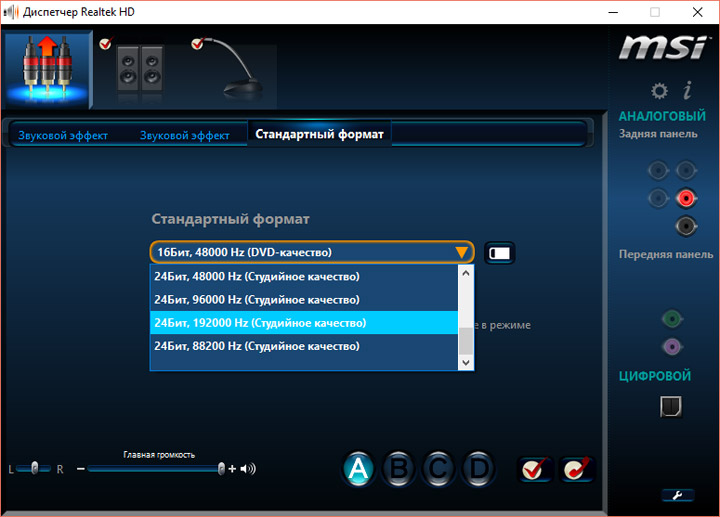

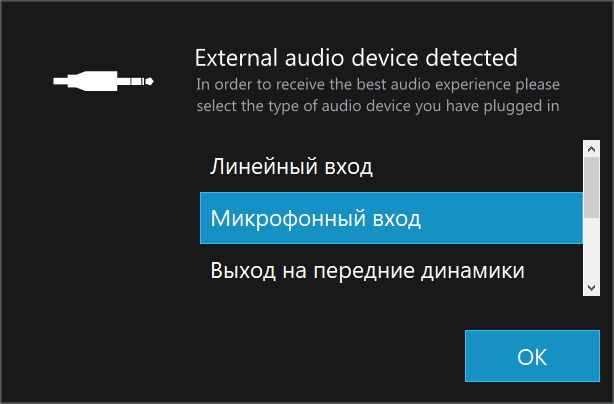

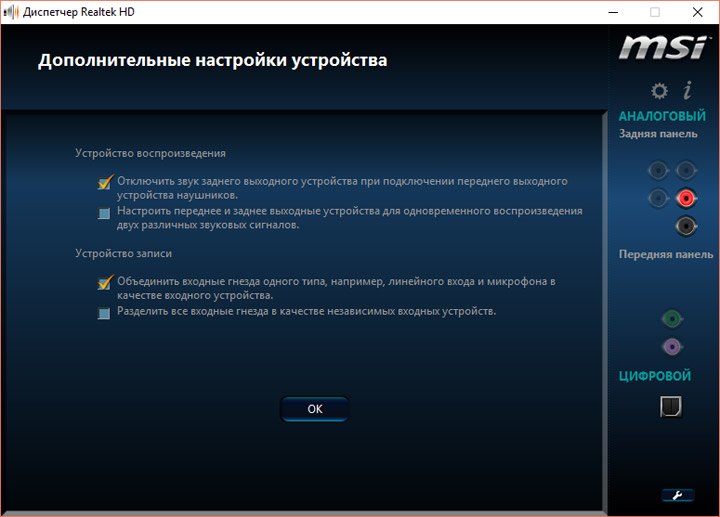

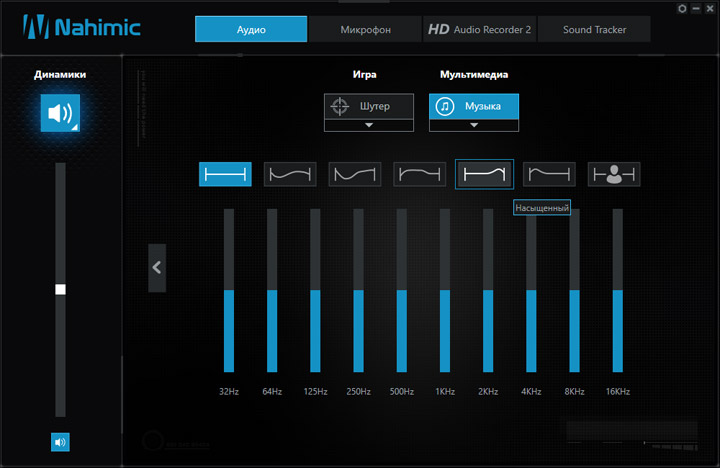

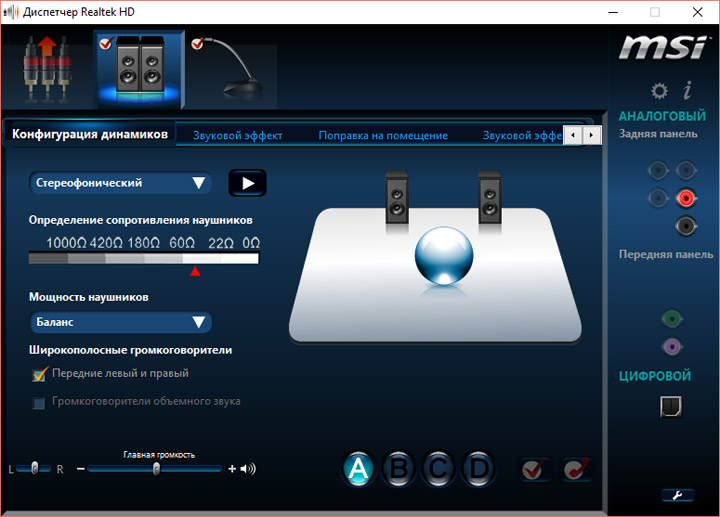

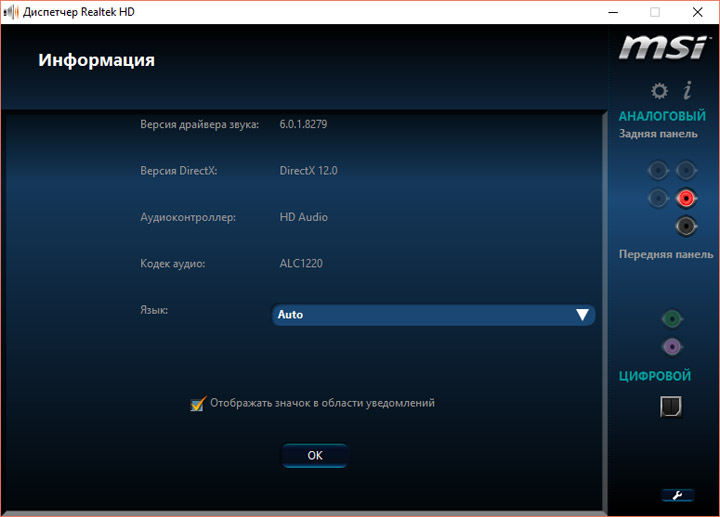

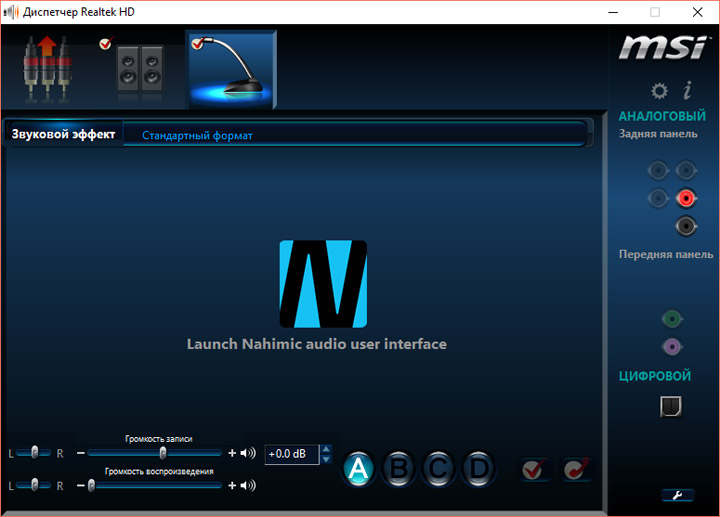

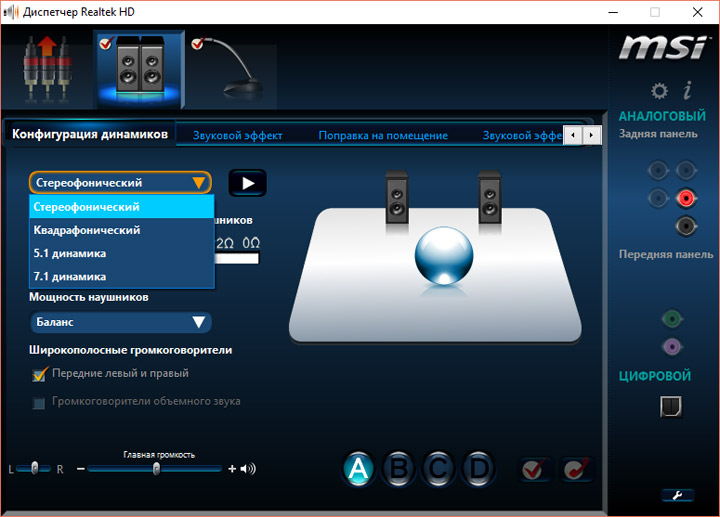

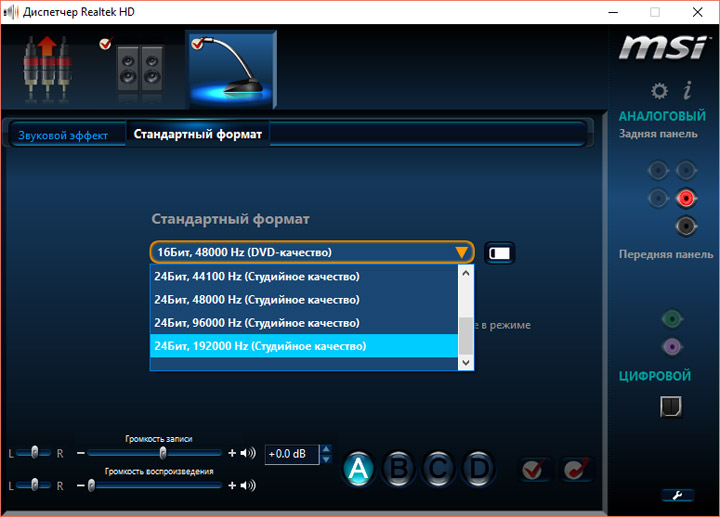

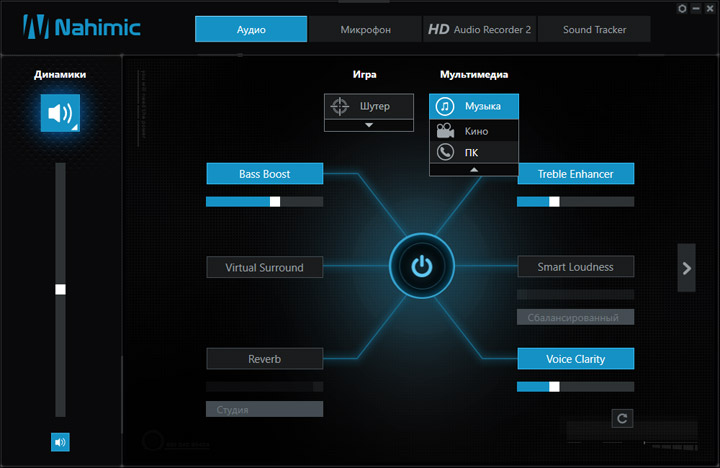

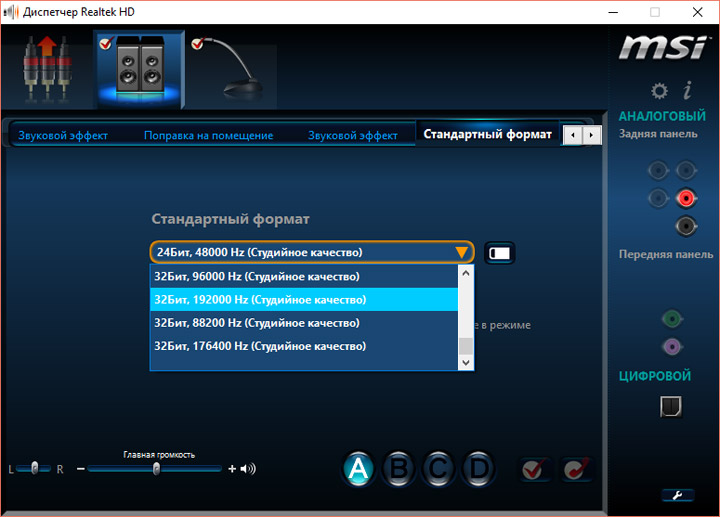

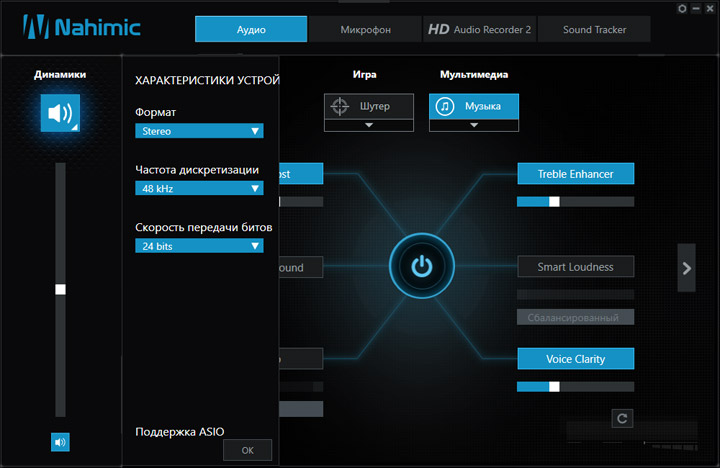

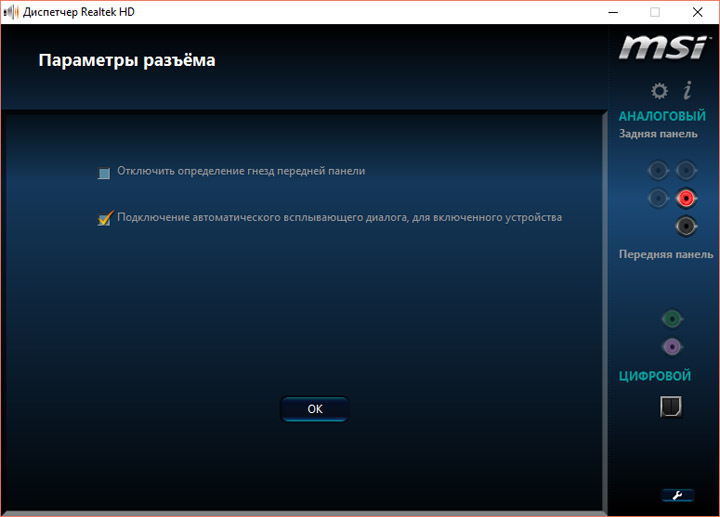

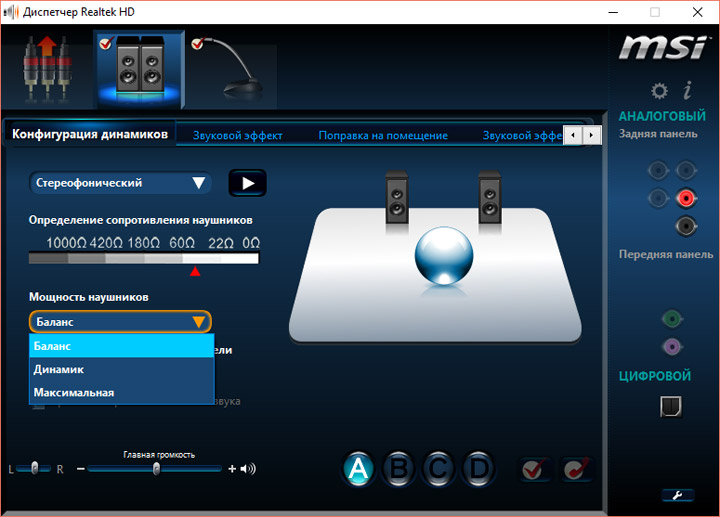

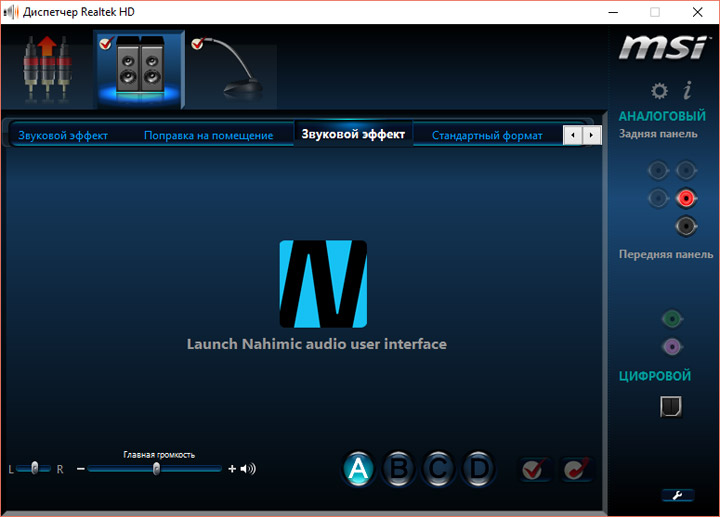

Настройка звучания происходит с привлечением фирменного конфигуратора от Realtek. Есть три профиля с разным уровнем предусиления выходного сигнала. Общее качество звучания вполне соответствует старшему кодеку производителя. ВЧ достаточно точны, позиционирование источников ощущается неплохо, да и общая сцена достаточно насыщена. Не хватает, на мой взгляд, уверенности в НЧ диапазоне, бас выглядит ленивым и несобранным, аморфным.

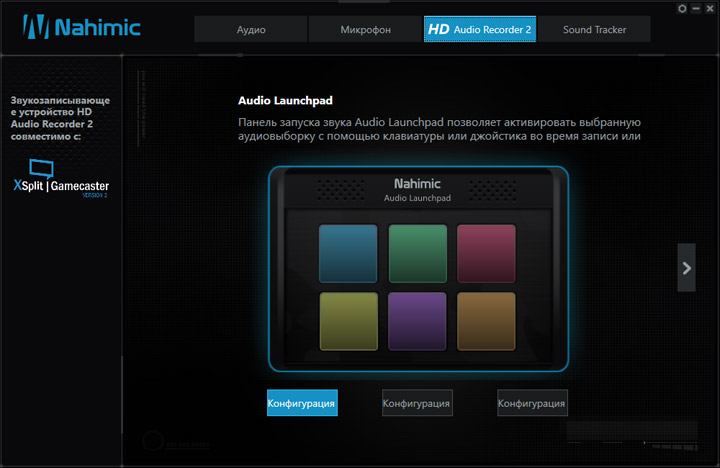

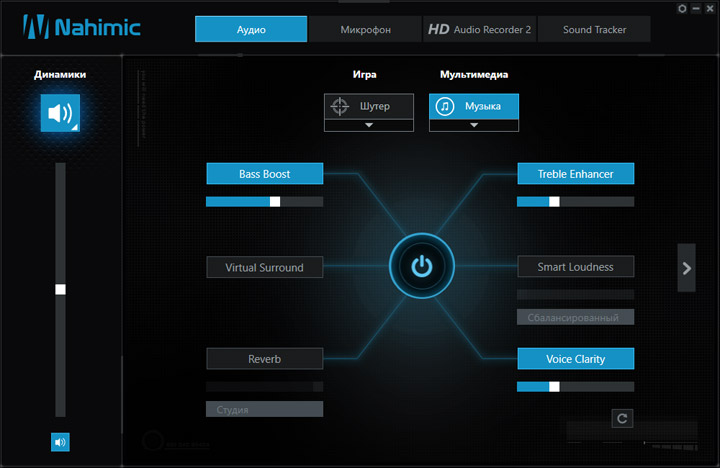

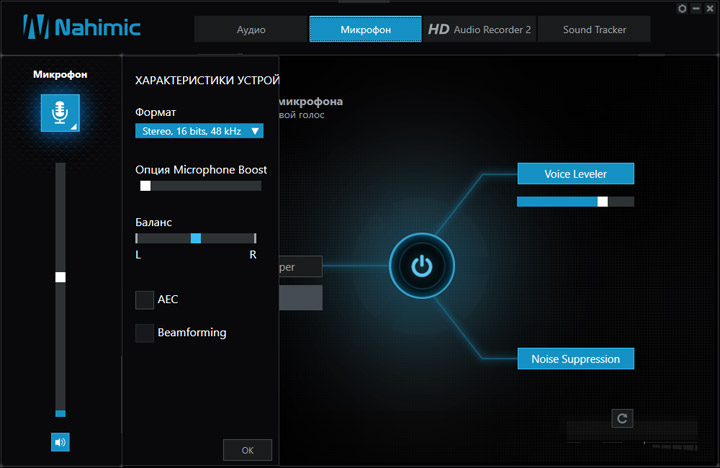

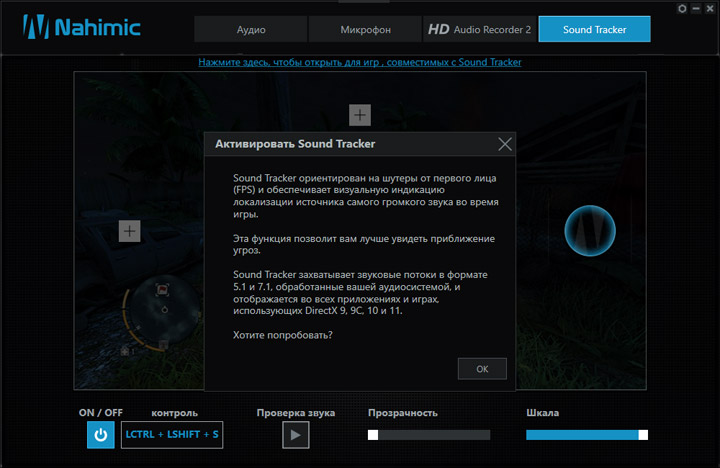

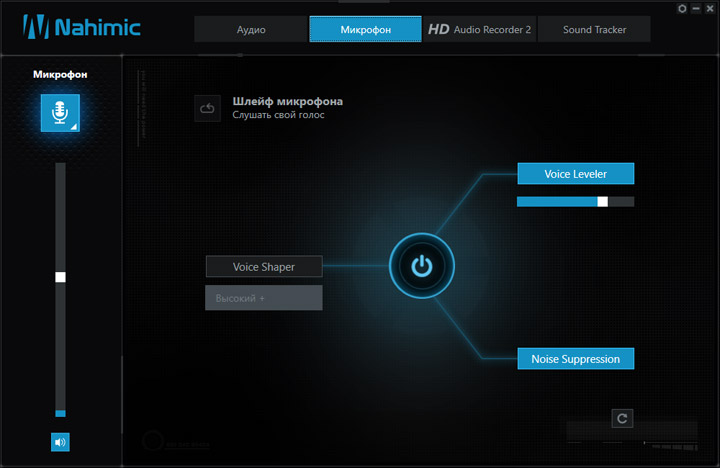

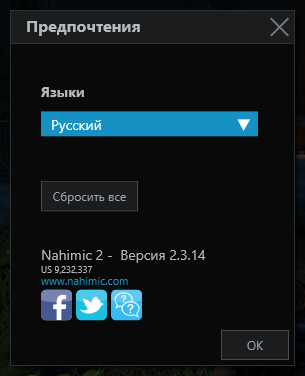

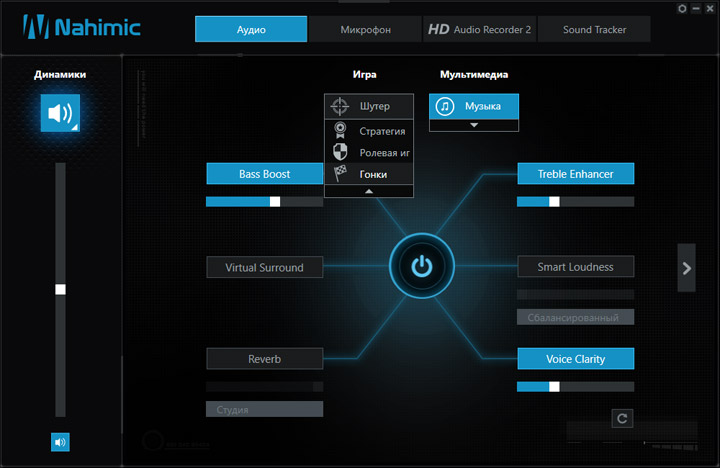

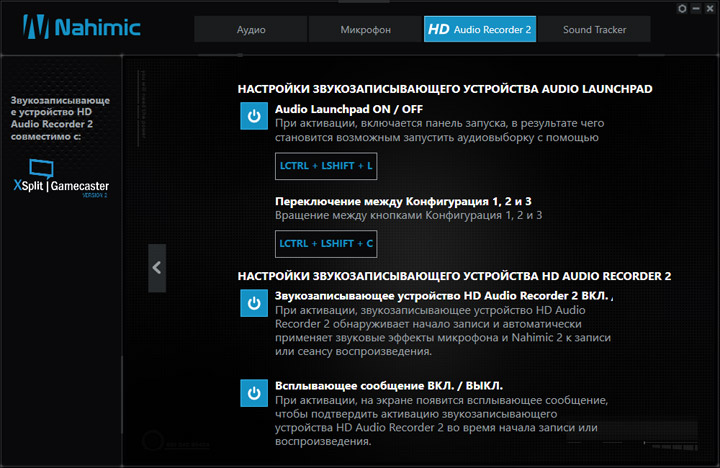

Для обеспечения необходимого звукового окраса предлагается специальная утилита — Nahimic 2. Наладку можно проводить путём простого выбора среди готовых профилей, либо же самостоятельно изучая вклад каждого из доступных здесь механизмов. Есть эффекты для микрофона и поддержка стриминговых программ.

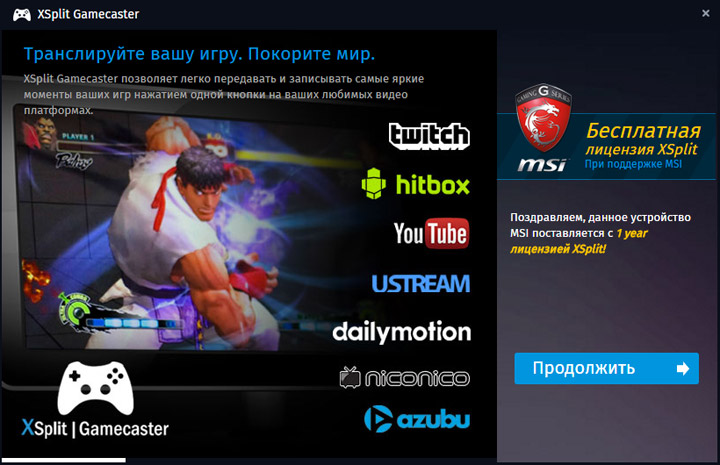

К слову, в качестве бонуса покупателям B350 Gaming Pro Carbon достанется годовая версия XSplit Gamecaster.

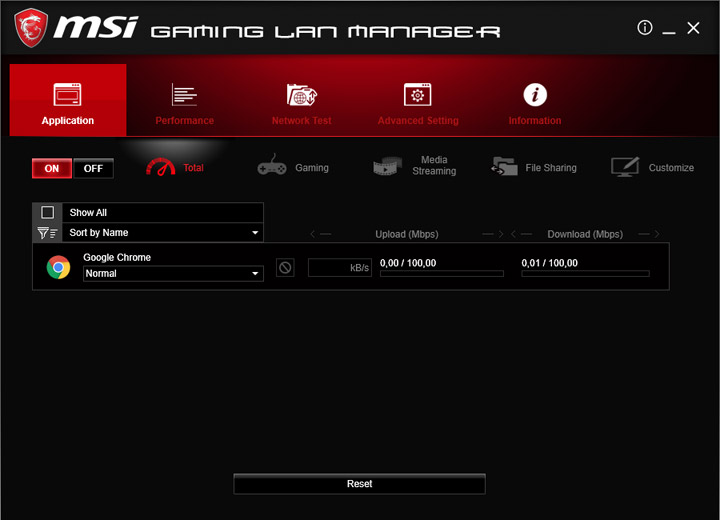

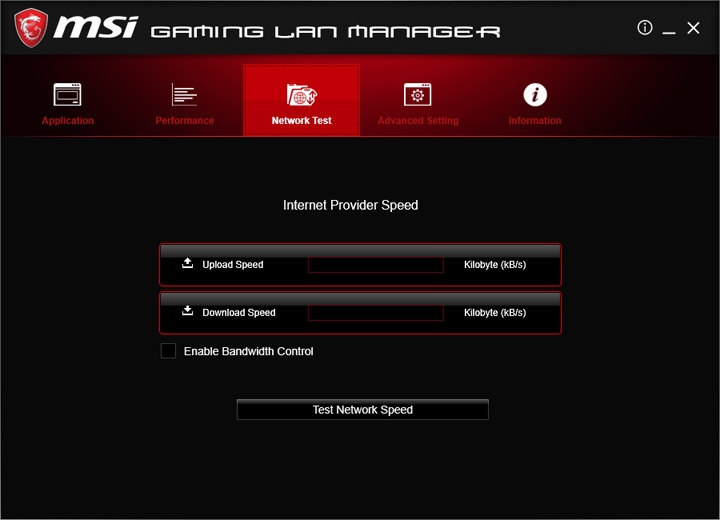

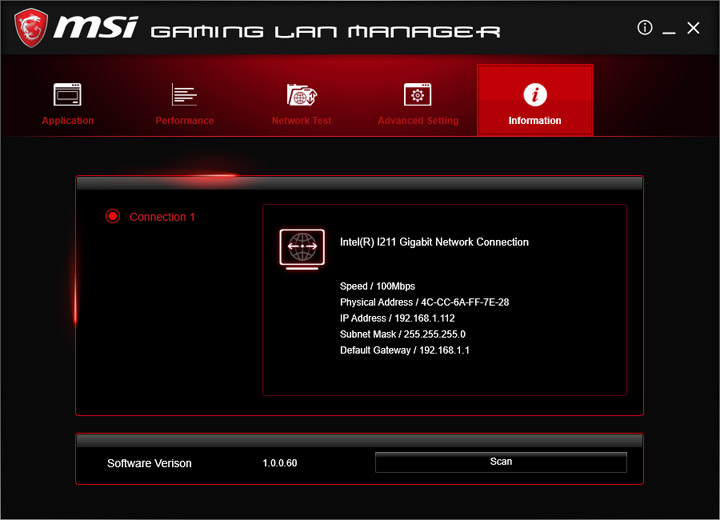

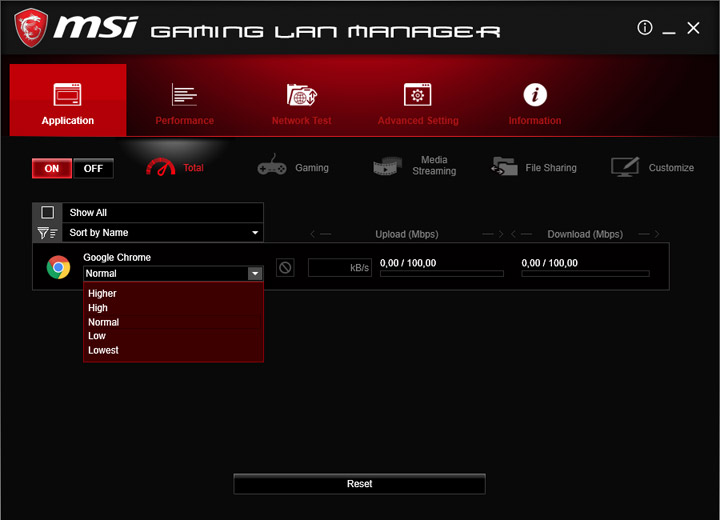

Работа сетевой подсистемы может быть дополнена Gaming Lan Manager, его внешний вид немного изменили, но суть осталась той же — распределение среди ПО сетевых ресурсов согласно схеме выдачи особых приоритетов.

Тестовый стенд

В состав стенда вошли:

• процессор: AMD Ryzen 7 1800X (3,6 ГГц);
• кулер: Noctua NH-U12P + Nanoxia FX12-2000;
• термоинтерфейс: Noctua NT-H1;
• память: HyperX Predator HX432C16PB3K2/16 (2×8 ГБ, 3200 МГц, 16-18-18-36-2T, 1,35 В);
• видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
• накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
• блок питания: SilverStone SST-ST65F-PT (650 Вт);
• операционная система: Windows 10 Pro x64;
• драйверы: AMD APP SDK 3.0, AMD Chipset Drivers 17.30, GeForce 381.65 (22.21.13.8165), PhysX 9.17.0329, Ryzen Balanced Power Plan.

Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

• AIDA64 5.92 (Cache & Memory benchmark);
• Super PI 1.5 XS;
• wPrime 2.10;
• x265 HD Benchmark;
• MAXON CINEBENCH R15;
• POV-Ray 3.7.0;
• LuxMark v3.1;
• Futuremark 3DMark 13;
• DiRT 3 Complete Edition (1.2.0.0);
• Hitman: Absolution (1.0.447.0);
• Grand Theft Auto V (1.0.877.1);
• Rise of the Tomb Raider (1.0.668.1).

За время тестирования представителей платформы AMD Socket AM4 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Результаты тестирования

Перед началом замеров все настройки устанавливались в начальное положение. Модули памяти работали на частоте 2400 МГц.

Использование особого «Плана электропитания» на практике означает установку значения «Минимального состояния процессора» в позицию 90%, что приводит к его работе на частоте 3,7 ГГц даже в моменты простоя.

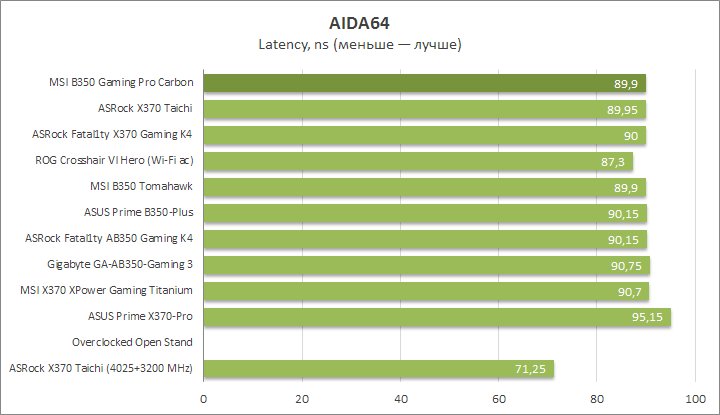

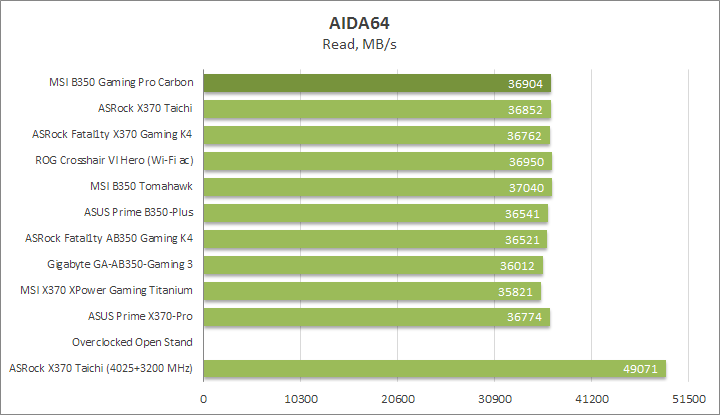

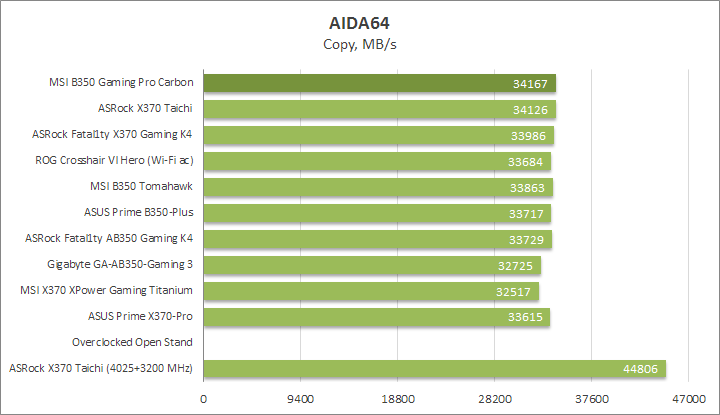

К быстродействию подсистемы памяти нет ни малейших замечаний.

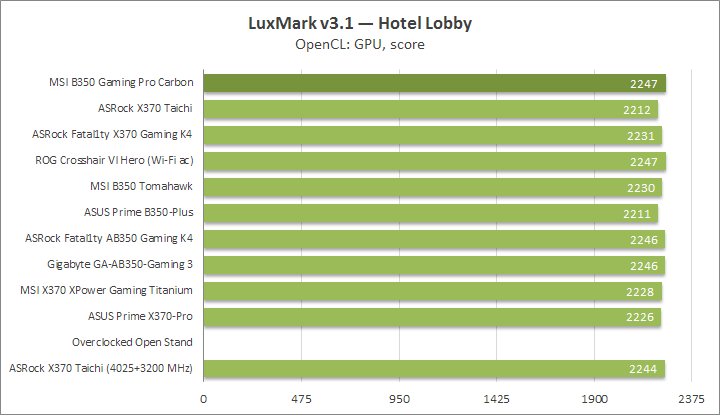

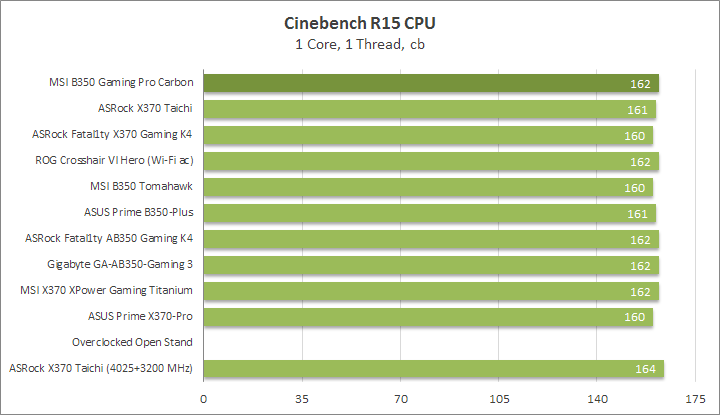

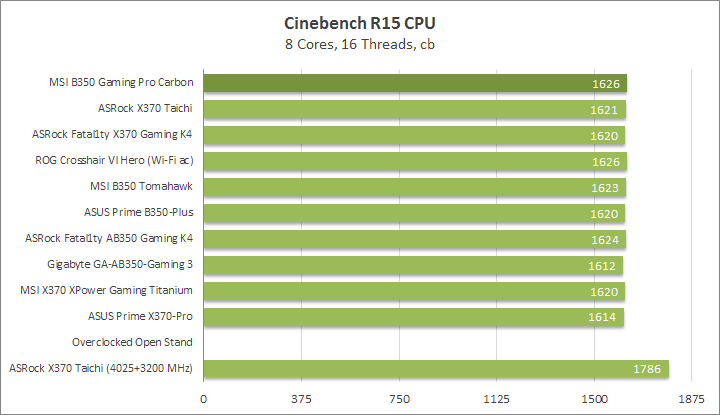

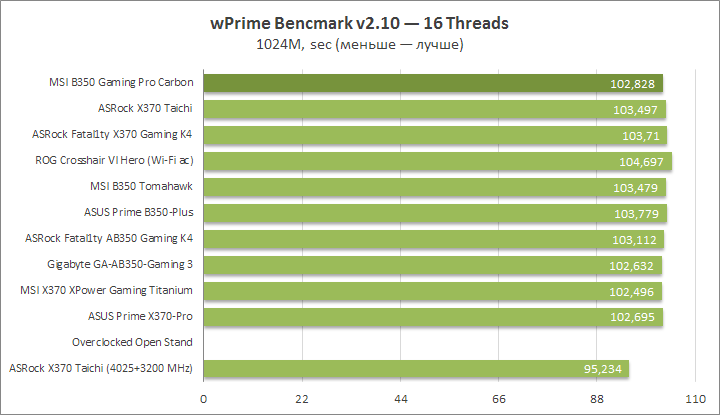

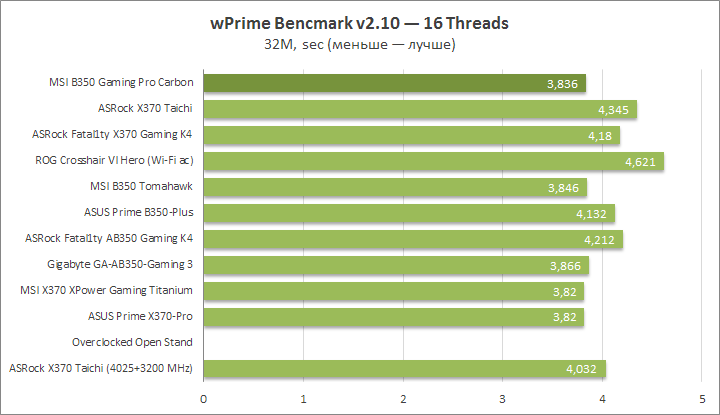

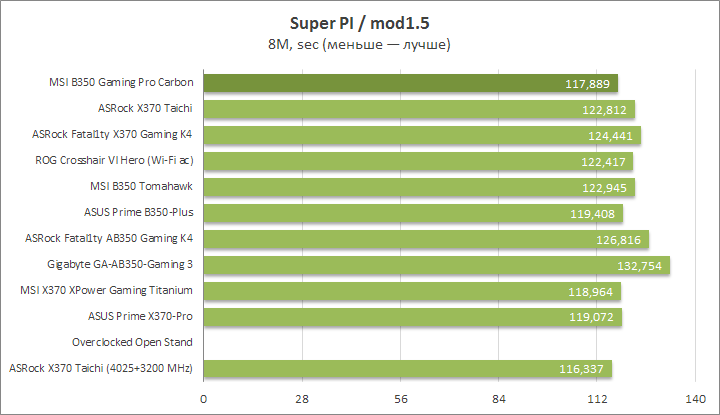

В синтетических бенчмарках поведение испытуемой не иначе как замечательное.

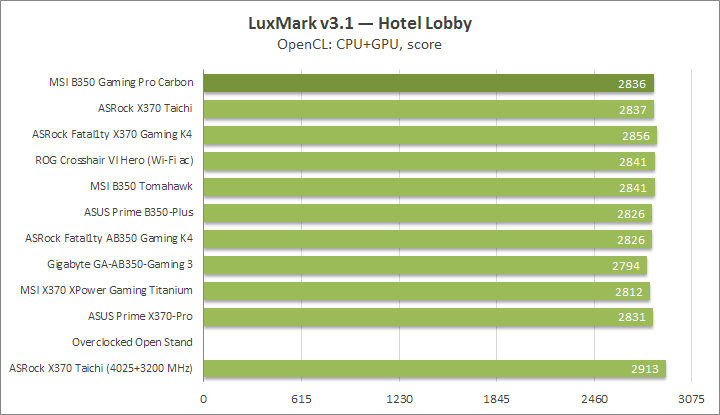

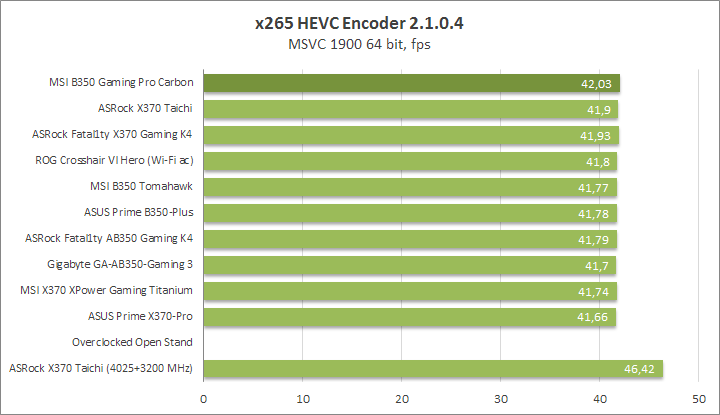

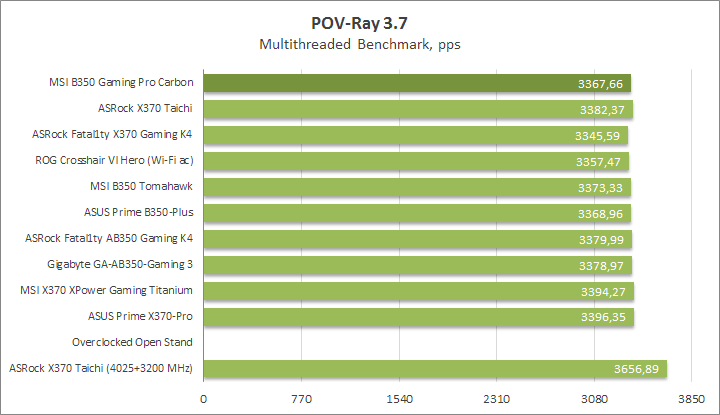

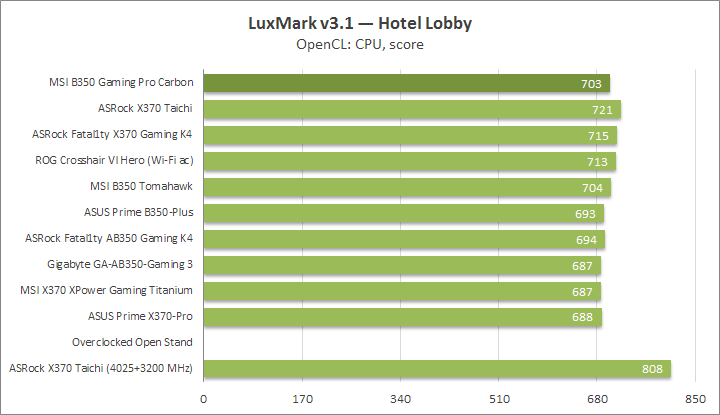

Нагрузочные сценарии, максимально приближённые к реальным, также отличались быстротой исполнения.

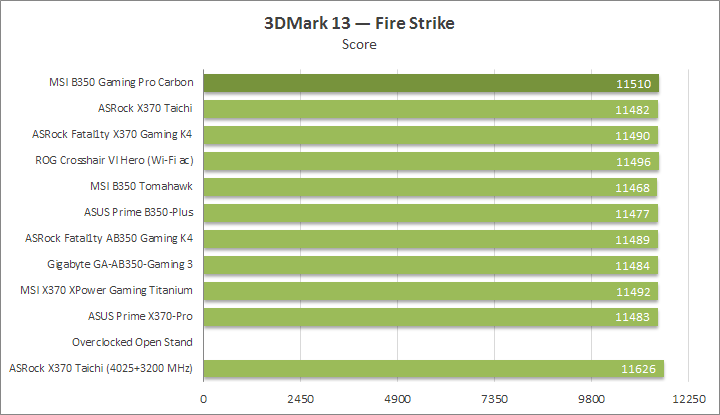

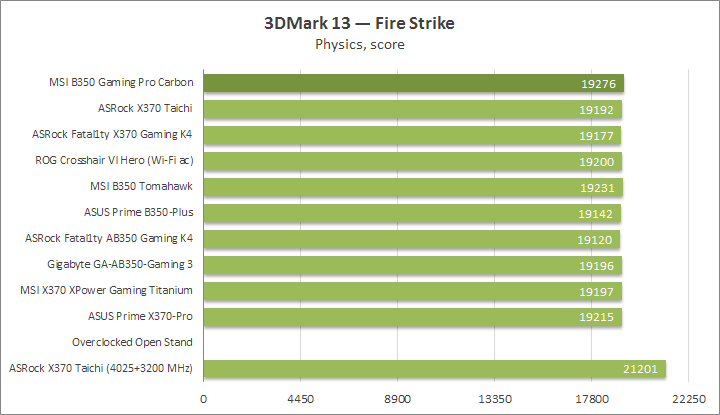

Получилось занять одни из самых высоких мест и в Fire Strike.

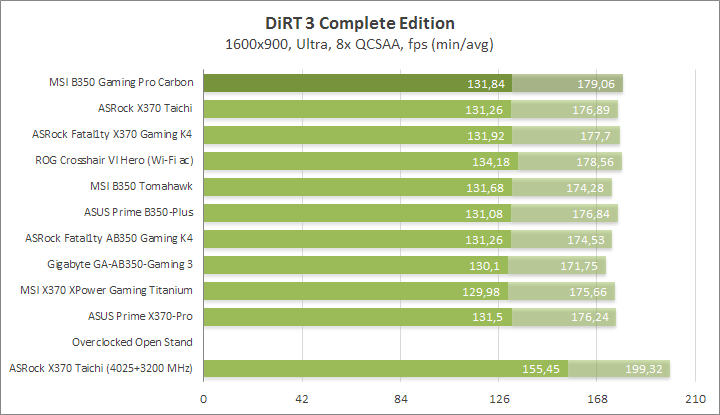

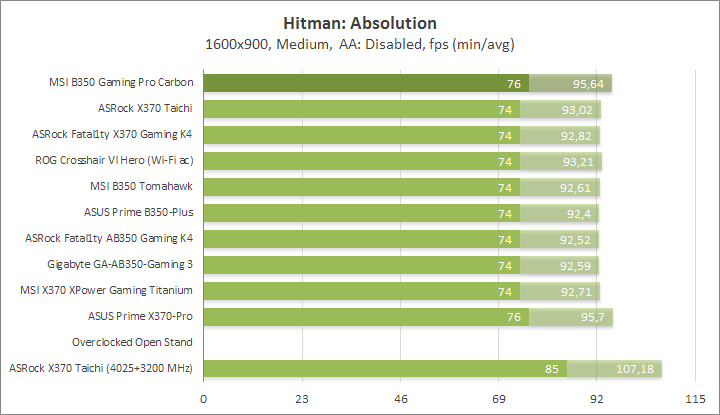

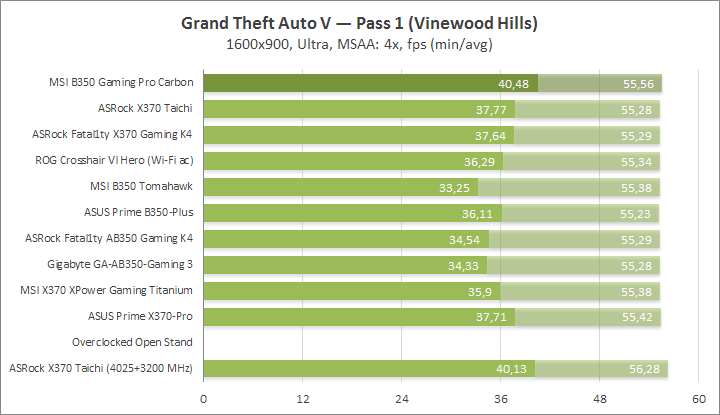

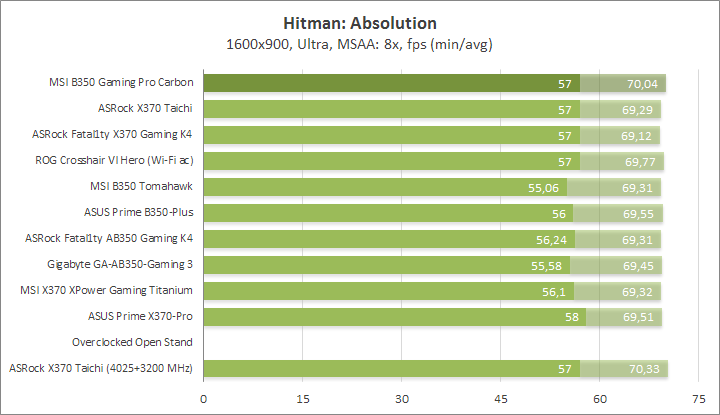

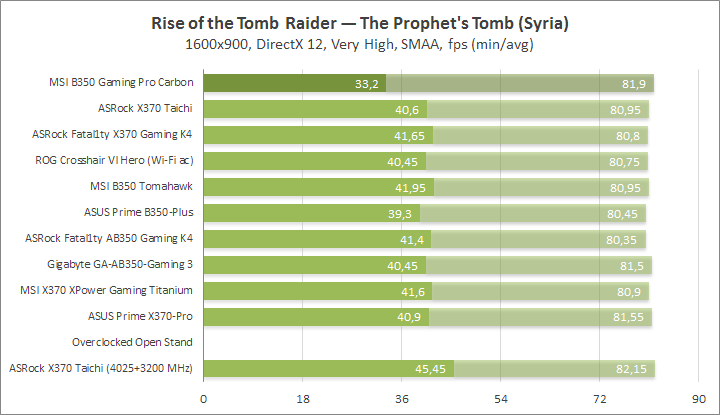

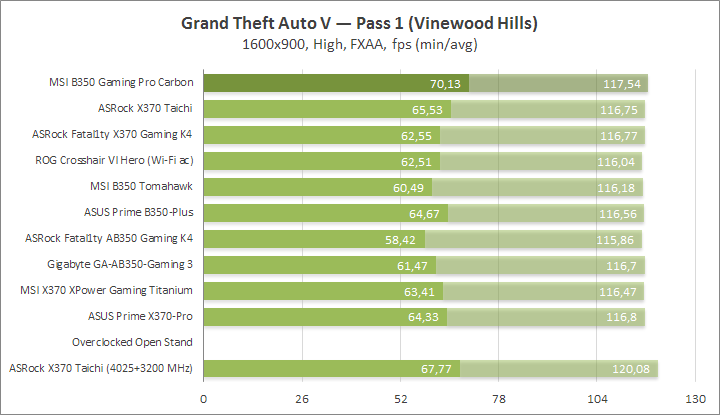

Лишь в одной из семи тестовых сессий испытуемая дала осечку, а в остальных её поведение было практически образцовым.

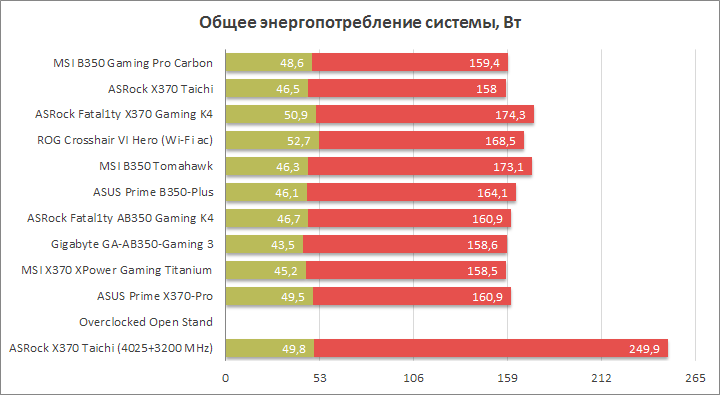

Энергопотребление системы

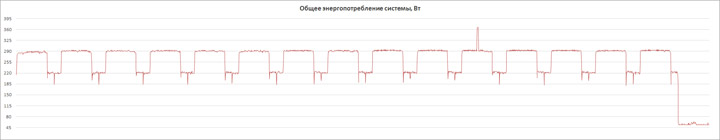

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (28.10). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.

Приятно констатировать, высокие результаты, полученные при тестировании, сопровождаются адекватным уровнем потребляемой энергии. С начальными настройками напряжение на памяти находилось на штатной отметке — 1,2 В, то же происходило и с SOC Voltage, оно равнялось 0,875 В. У процессора действующая величина зависит от частоты ядер и числе активно используемых потоков. Отметки достигали пределов 1,256–1,45 В, чем больше была частота, тем большим было напряжение, но так происходило только с лёгкими, одно- или двухпоточными задачами. В этой сфере рассматриваемая B350 Gaming Pro Carbon выглядит привлекательнее, чем уже протестированная B350 Tomahawk.

Разгонный потенциал

Базовая частота зафиксирована на отметке 100 МГц, изменять состояние работы можно лишь у ЦП и ОЗУ.

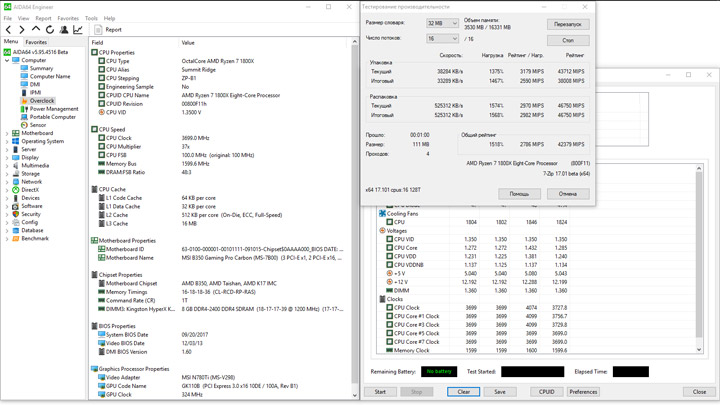

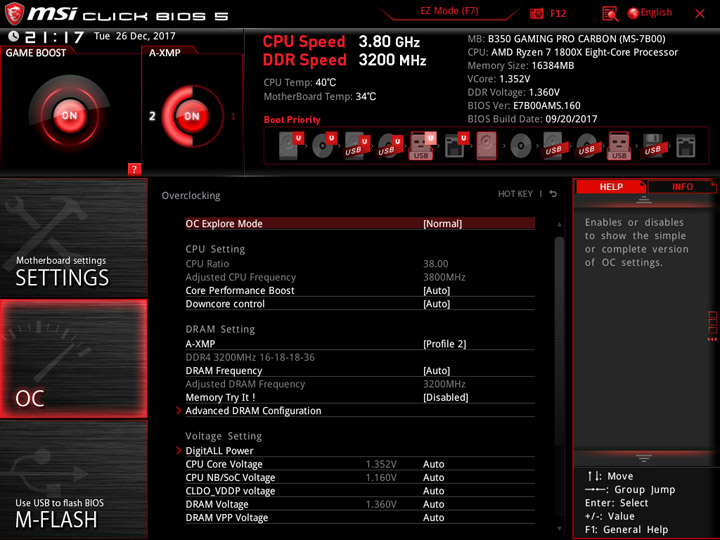

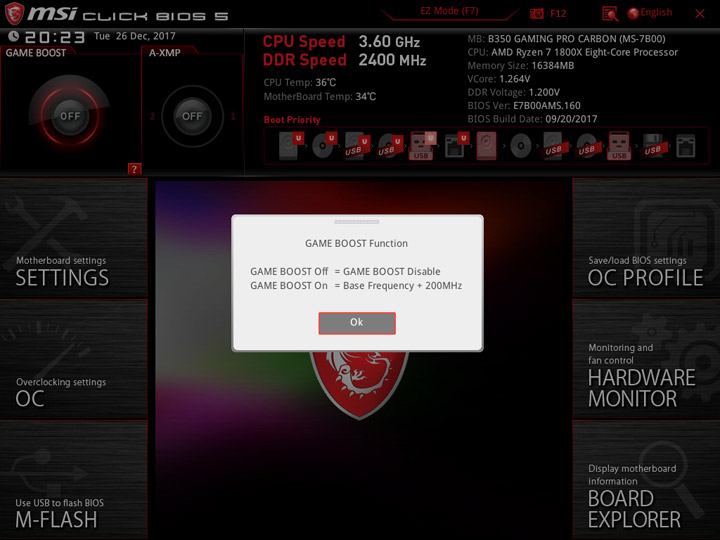

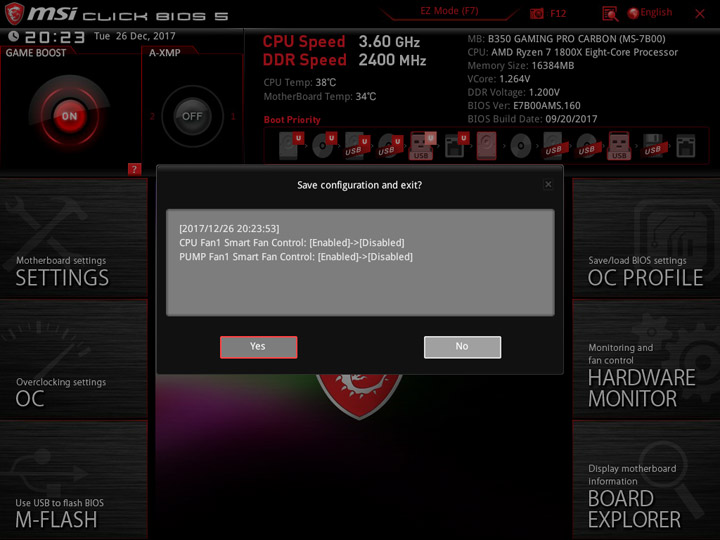

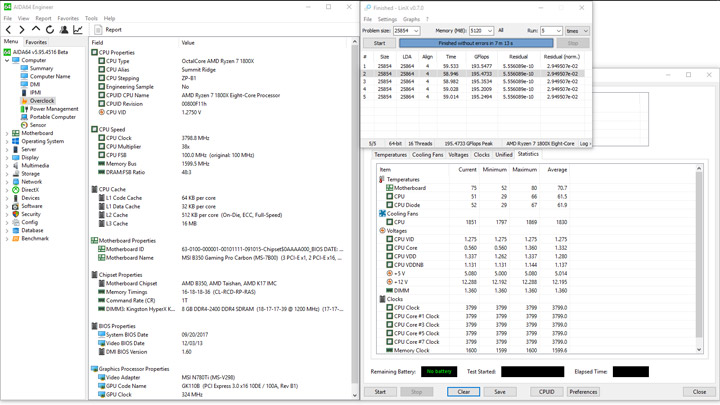

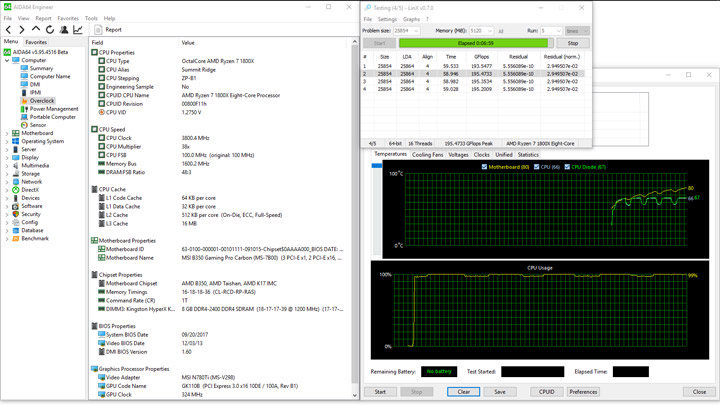

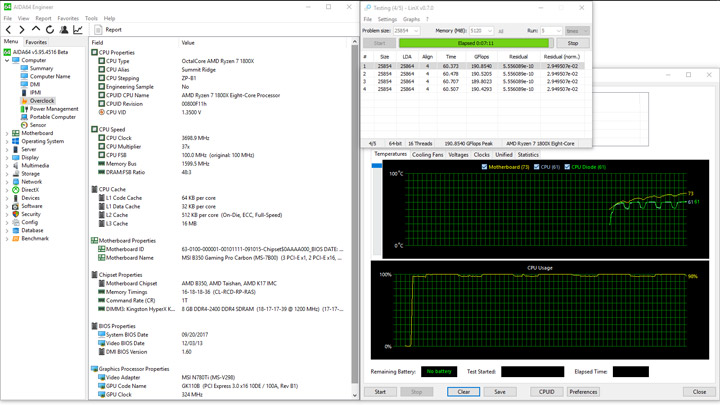

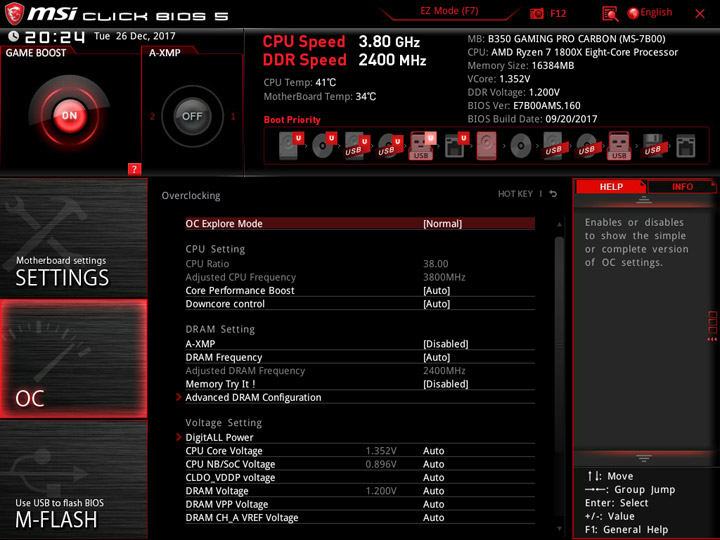

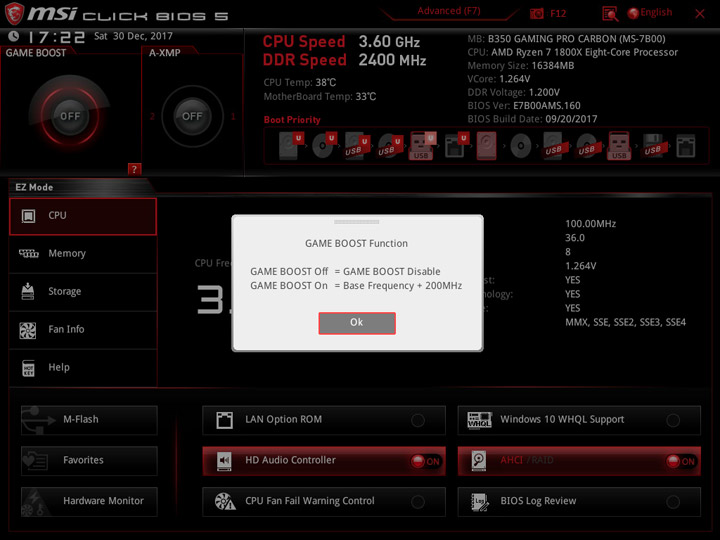

Сперва изучим фирменный профиль для оверклокинга процессора, активируемый одним щелчком в UEFI.

Процессор разогнался до 3,8 ГГц, но теперь частота оказалась зафиксирована и не менялась во времени, то есть автоматического её роста для простых задач больше не будет.

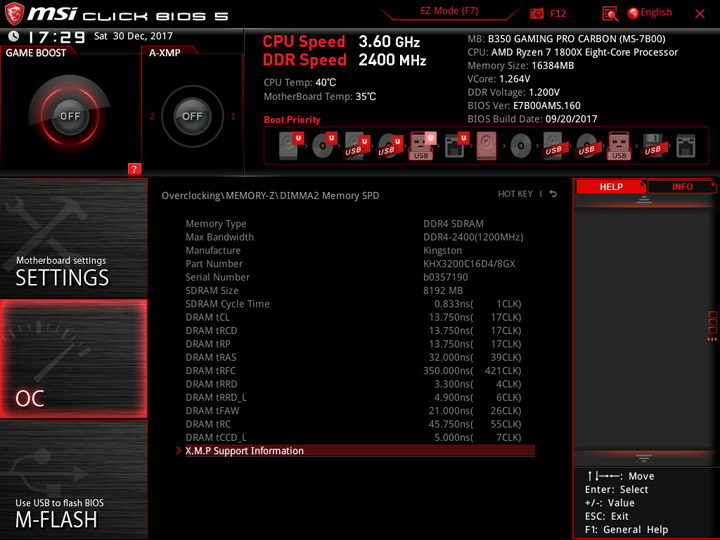

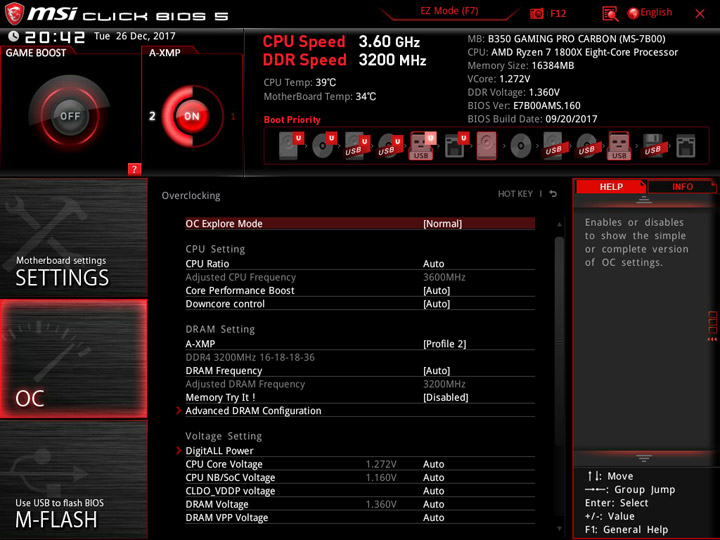

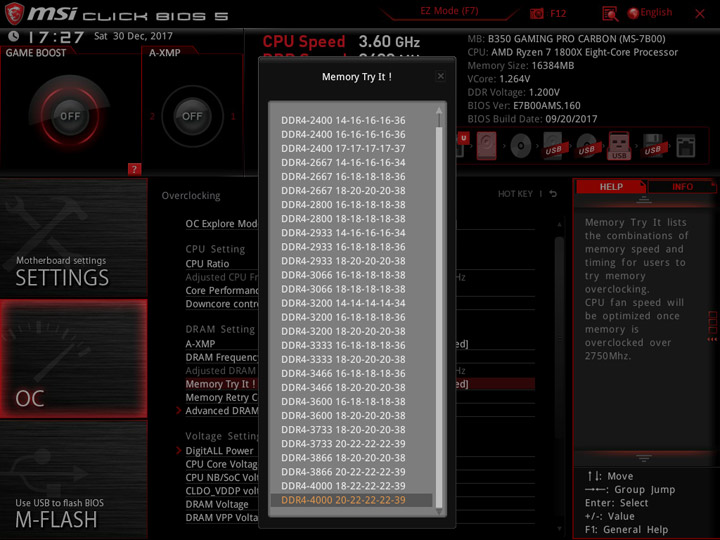

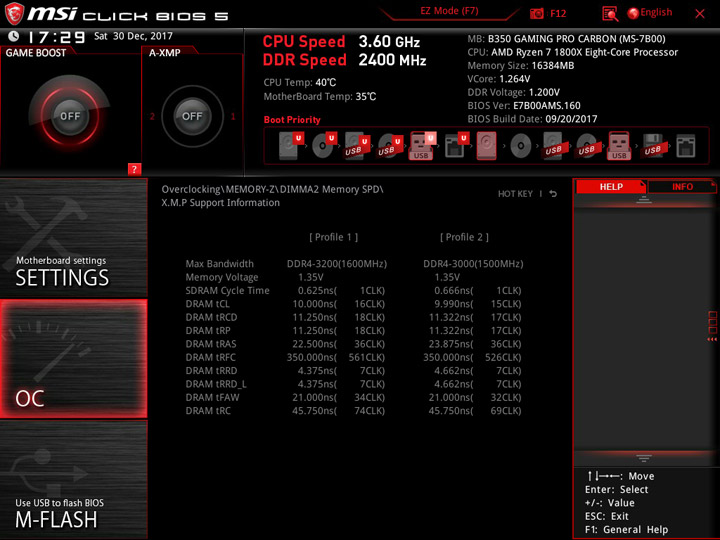

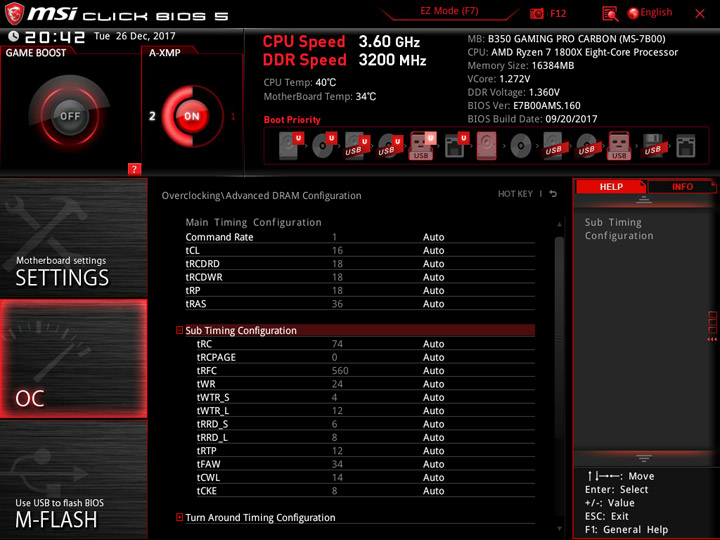

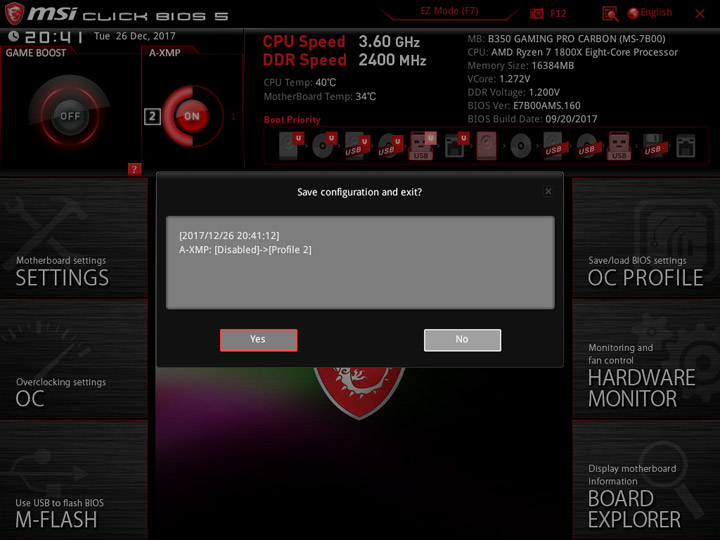

Ускорить можно и DRAM, при наличии одного или нескольких профилей XMP.

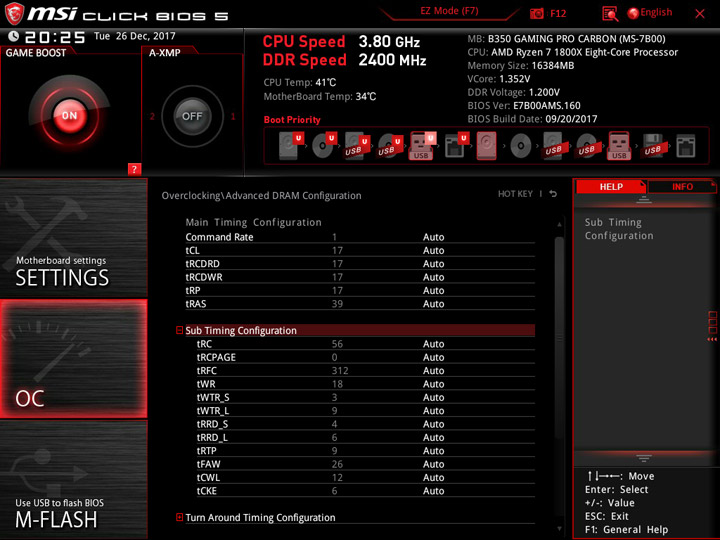

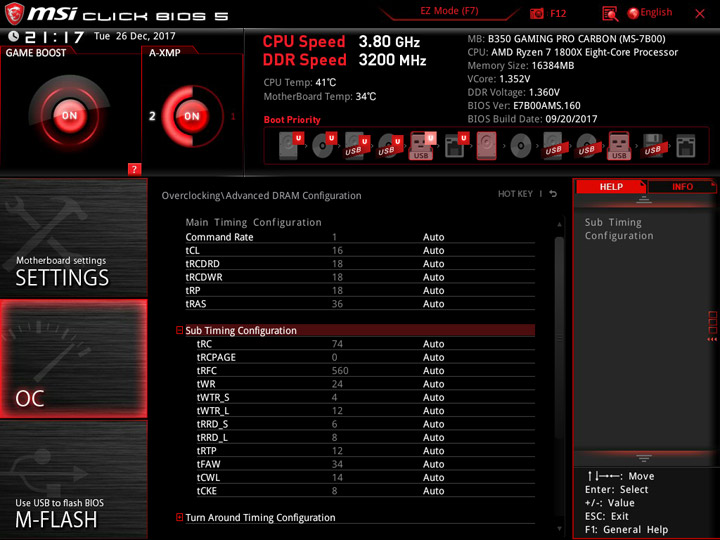

Для нашего комплекта активация частотной формулы «3200 МГц» оказалась беспроблемной, во всех приложениях ПК оставался стабильным.

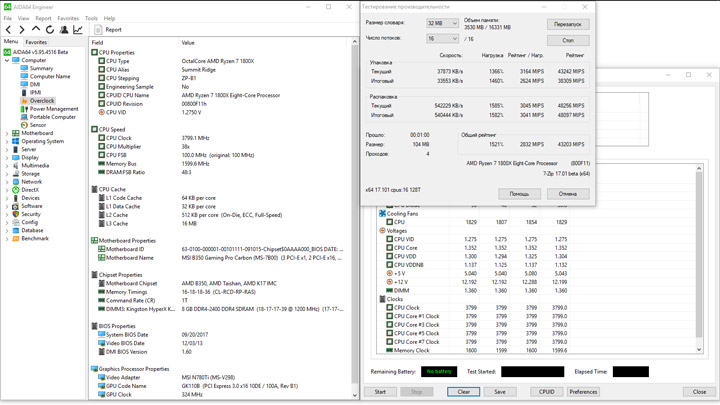

Допускается возможность использовать эти механизмы одновременно.

В этом случае не будет наблюдаться роста напряжения у ЦП выше, чем до 1,35 В, с функционированием системы проблем не было.

Как и с менее дорогой моделью, на плате оказался распаян датчик температуры VRM, в диагностической утилите AIDA64 именно он принят как «Motherboard». Без высоких напряжений на ЦП с этой переменной был полный порядок.

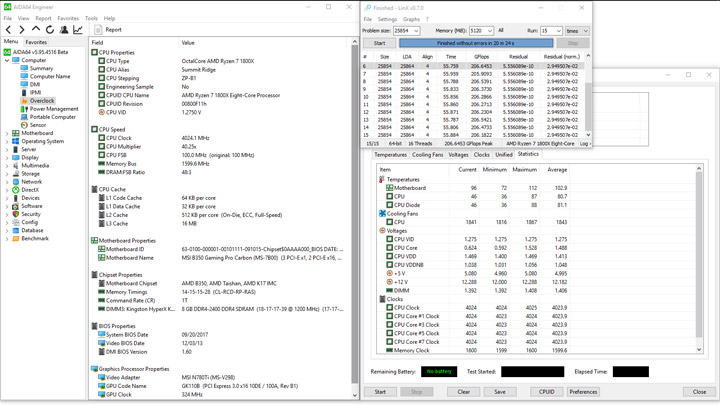

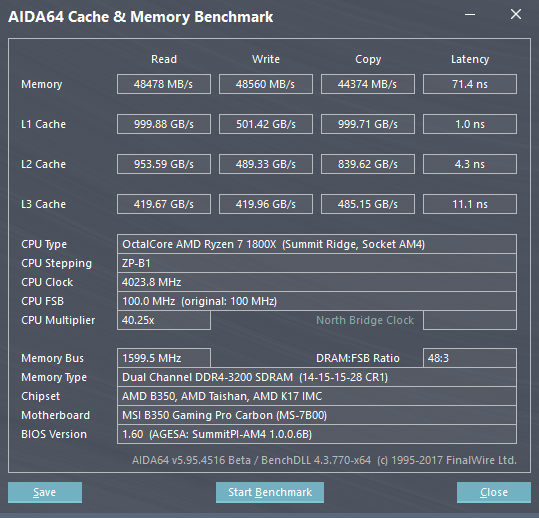

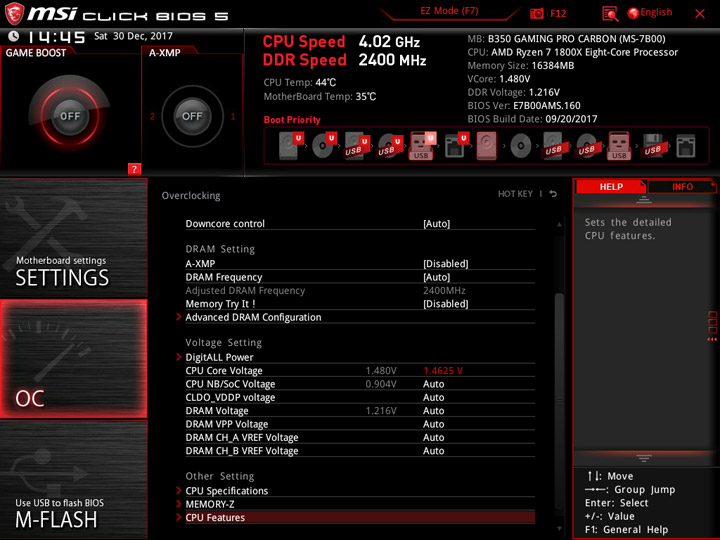

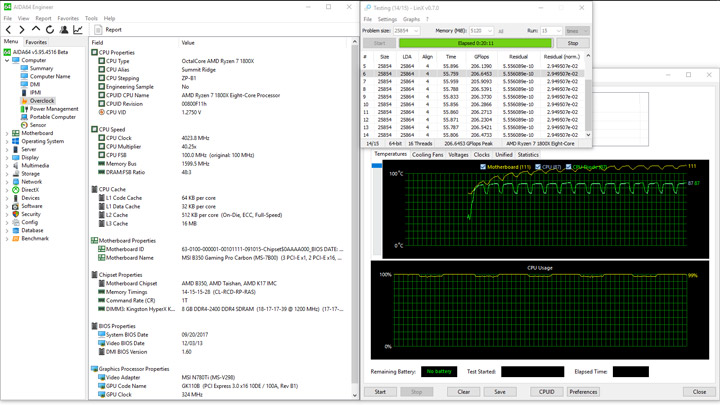

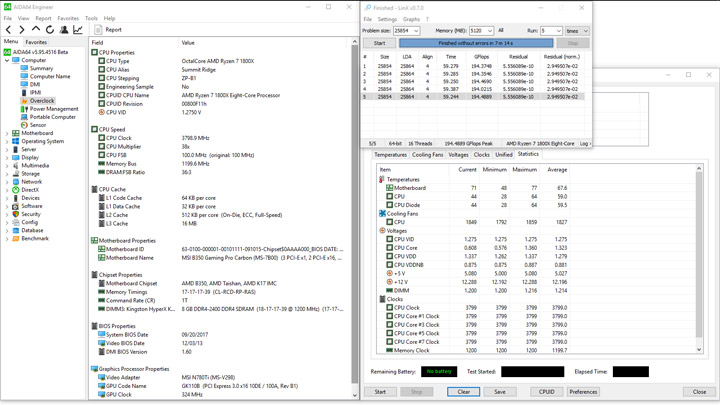

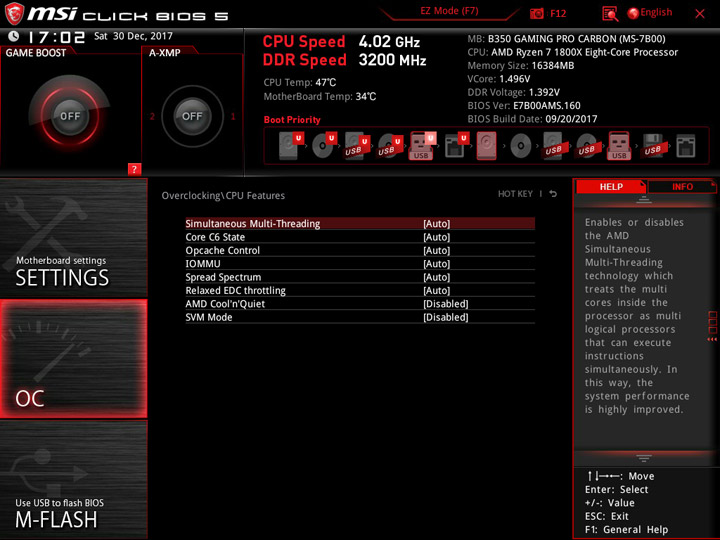

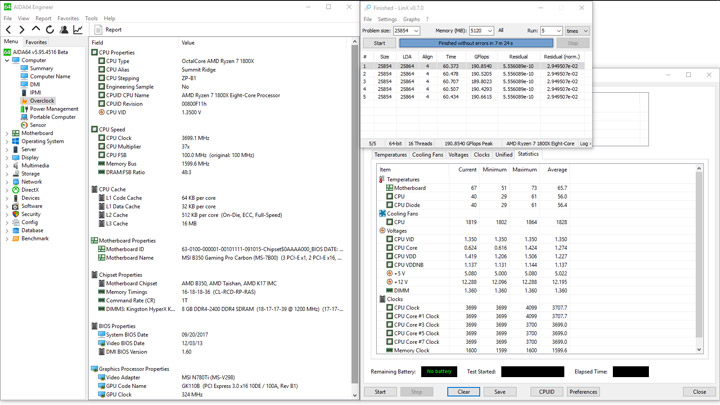

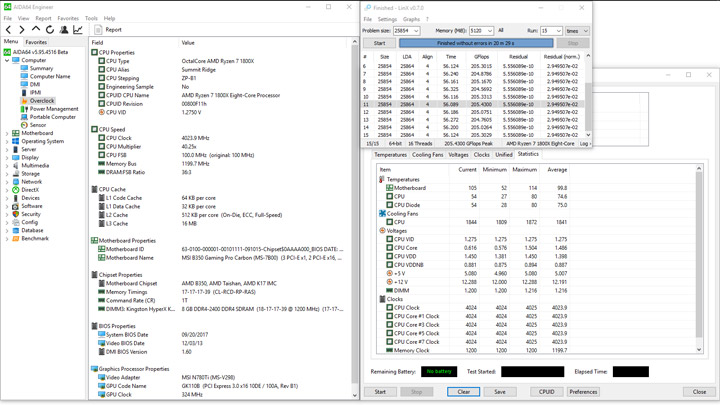

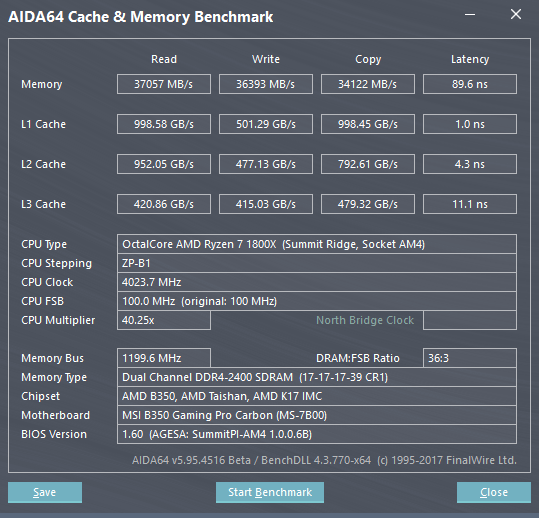

Наш экземпляр Ryzen 7 1800X способен работать на частоте 4025 МГц при питающем напряжении 1,43 В. И с подтверждением этой частоты не было заминок. Больше внимания оказалось сосредоточено на узле VRM. Изучение поведения системы при высоких нагрузках заставило сделать меня неутешительный вывод. Пусть на плате заготовлено множество профилей LLC, ни один из них достойно не удерживает напряжение на установленной отметке. Потому здесь и дальше будет использоваться самый агрессивный «Mode 1». Более того, здесь мне пришлось впервые (за всё время изучения плат для ЦП AM4) задуматься над активацией сценариев LLC для другого важного источника питания — SOC (NB) Voltage. При автоматических настройках штатного напряжения не хватало для безошибочных результатов в расчётах, а после установки вручную максимального значения (также Mode 1) всё нормализовалось.

Установленные в UEFI 1,465 В для процессора вылились в среднедействующую отметку на нём величиной 1,398 В (CPU VDD). Согласно мониторингу, блок VRM при этом был настроен на выработку 1,486 В (CPU Core). Очевидно серьёзное падение величины под нагрузкой. Нагрев платы приближался к критической отметке, но дополнительных мер по охлаждению она всё же не потребовала.

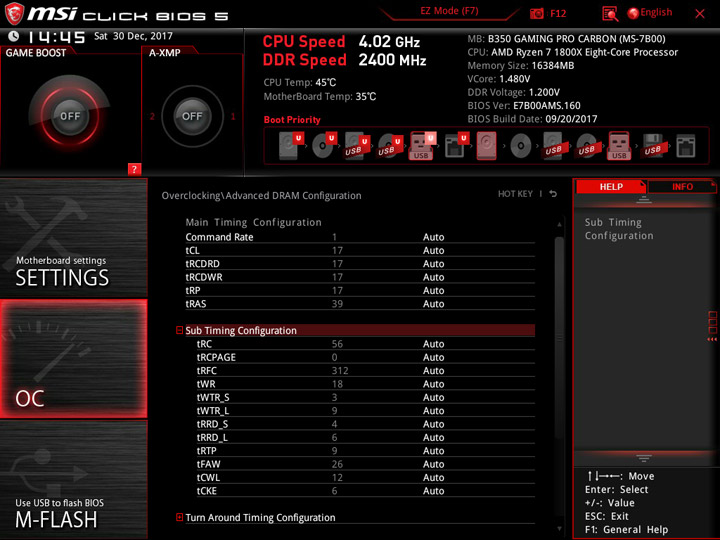

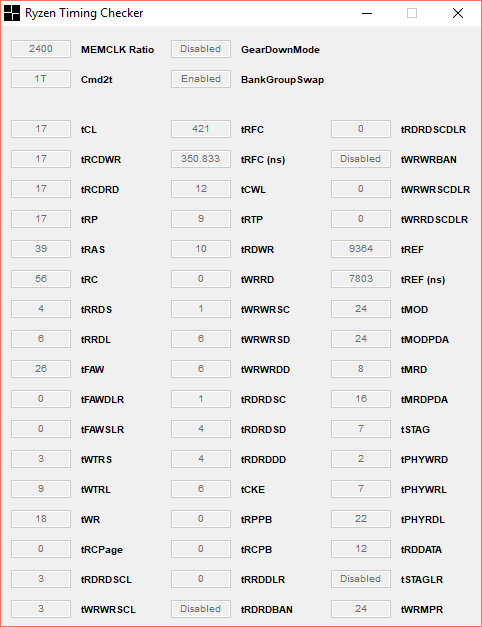

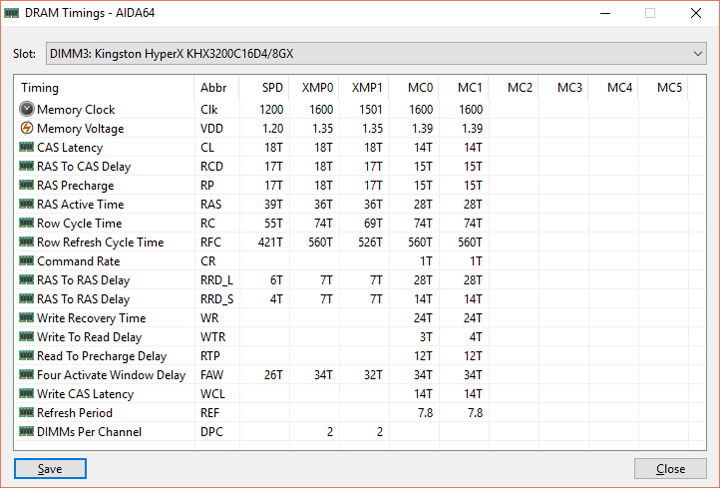

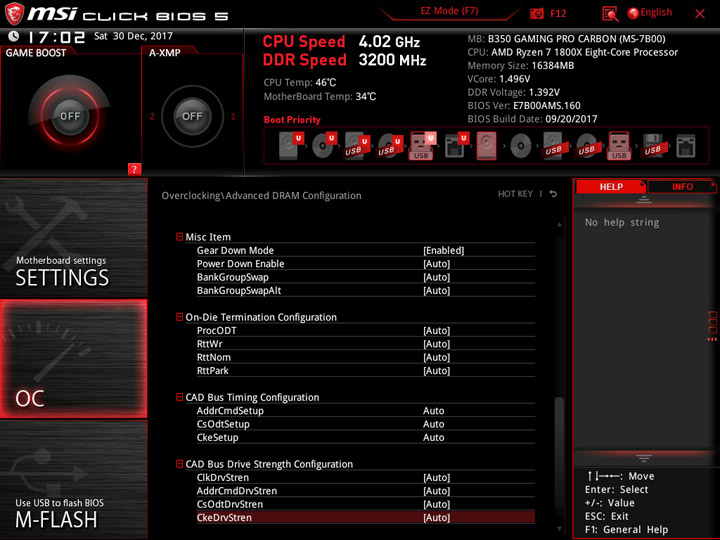

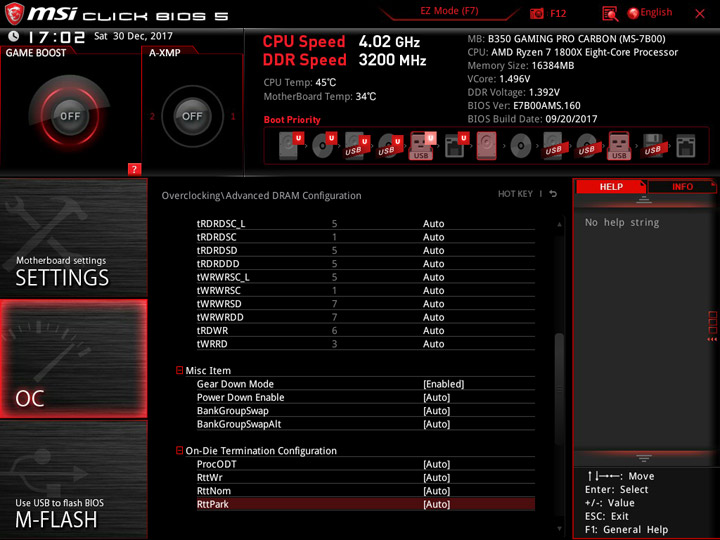

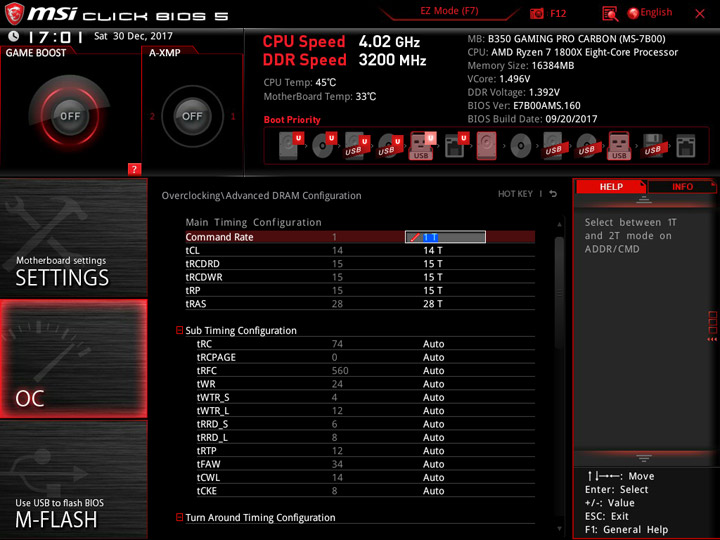

Используемый в составе стенда комплект памяти демонстрирует работоспособность на отметке в 3200 МГц при формуле задержек вида 14-15-15-28-1T. И с этим испытанием B350 Gaming Pro Carbon справилась без проблем. Как и в случае с младшей моделью, единственный необходимый дополнительный шаг — смена статуса с «Auto» на «Enabled» для Gear Down Mode. Что интересно, активное состояние A-XMP проводит эту процедуру в автоматическом режиме, но при самостоятельных экспериментах потребуется личное участие пользователя. Возросшая нагрузка на систему затребовала 1,05 В для SOC (NB) Voltage (такая отметка получилась рекордно высокой относительно прежде проводимых тестов разных моделей плат, видимо, стабильность напряжения оставляет желать лучшего даже с максимальным профилем LLC) и ещё одного добавочного шага для CPU Core Voltage.

На самих модулях достаточно было выставить 1,4 В для безошибочного прохождения стресс-теста.

Своими силами мне удавалось замерить температуру меньшую на два градуса относительно показателей, получаемых с датчика, потому им можно полностью доверять. В моменты, когда система VRM грелась до 111 °C, радиатор раскалялся до немыслимых 88 °C. Соответственно, никаких вопросов к эффективности термоинтерфейса быть не может. Меньшая область, где расположился стабилизатор напряжения SOC (NB) не была столь горячей, температуры там не превышали 65 °C. Не учитывая всплеск потребления, вызванный активностью фоновых процессов в Windows, границы потребления составили 52–295 Вт.

Вывод

Усиление питания на плате не осталось незамеченным — при разгонных мероприятиях не потребовалось использовать вспомогательные средства охлаждения. Температура VRM не была завидной, но для рядового разгона в игровом ПК такая модель отлично подойдёт. Успешно разогнался и комплект оперативной памяти при относительно небольшом напряжении на модулях. Общее положительное впечатление оказалось подпорчено настойкой профилей LLC в UEFI, их число велико, но, фактически, даже максимальные их отметки приводят к серьёзным «просадкам» при стресс-тестах системы, потому итоговый уровень у CPU Core и SOC (NB) нужно заметно повышать. Но даже при этом потребление стенда было адекватным, то есть КПД преобразователя здесь хорошее.

Без разгона, уже со штатными настройками, система имеет хорошее быстродействие, сопровождающееся невысокими рабочими напряжениями, а значит и соответствующим потреблением энергии. Исправно работают профили по автоматическому разгону ЦП и памяти (основанные на содержимом XMP). Порадовало также качество встроенного звука, баллов испытуемой добавляет также сетевой контроллер от Intel, всё это дополнено рядом программных бонусов.

В целом, считаю модель достойным кандидатом на приобретение в компьютер, нацеленный на игровую сборку, если число выходов SATA у покупателя не является критически важной характеристикой. Система подсветки тут обширная, но получить абсолютный контроль над ней нет возможности из-за простого ПО, потому для любителей яркой иллюминации с разнообразными эффектами нужно присмотреться к другим моделям.

Обзор и тест материнской платы MSI B350 GAMING PRO CARBON

Протестировав материнские платы MSI на чипсете AMD X370 для платформы AMD AM4, нам представилась возможность познакомиться и с платой MSI на чипсете AMD B350 из серии Performance GAMING – MSI B350 PRO GAMING CARBON, одной из особенностей которой является наличие RGB подсветки Mystic Light.

Технические характеристики

Поддерживаемые процессоры: AMD Ryzen, 7-е поколение А-серии и Athlon;

Чипсет: AMD B350;

Оперативная память: 4 x DIMM DDR4-1866/2133/2400/2667/2933/3200 МГц, макс. до 64 Гбайт (для процессоров 7-го поколения A-серии и Athlon частота 2400 МГц);

Слоты расширения: 1 x PCI-E x16 3.0 (режим работы для процессоров Ryzen – x16, 7-е поколениеА-серии/Athlon – x8), 1 x PCI-E x16 2.0 (режим х4, работает в режиме x1 при установке платы в любой слот PCI-E x1) и 3 x PCI-E x1 2.0;

Встроенная графика: только для процессоров 7-о поколения A-серии, максимальный объем выделяемой памяти до 2 Гбайт, интерфейсы DVI-D (1920×1080@60Гц) и HDMI (4096×2160@24Гц);

Поддержка Multi-GPU: 2-Way AMD CrossFire (работает, когда все слоты PCI-E x1 не заняты);

Интерфейсы системы хранения данных: чипсет AMD B350 – 2 x SATA 6 Гбит/сек (RAID 0/1), 1 x слот M.2 ключ M 2242/2260/2280/22110 (PCIe 3.0 x4 для процессоров AMD Ryzen или PCIe 2.0 x2 для процессоров AMD 7-го поколения A-серии/Athlon) и SATA, контроллер ASMedia ASM1061 – 2 x SATA 6 Гбит/сек;

Порты USB: чипсет ASMedia ASM2142 – 2 x USB 3.1 Gen2 тип A и C (10 Гбит/сек, на задней панели), чипсет AMD B350 – 4 x USB 3.1 Gen1 (5 Гбит/сек, доступны через внутренние коннекторы), 6 х USB 2.0 (480 Мбит/сек, 2 на задней панели, 4 доступны через внутренние коннекторы), процессор – 4 x USB 3.1 Gen1 (5 Гбит/сек, на задней панели);

Звук: HD-кодек 7.1, Realtek ALC1220;

Сетевая карта: 1 х 10/100/1000 Мбит/сек, Intel I211AT;

Размеры: 30,5 см х 24,4 см.

Разъемы на плате:

1 x 24-пин ATX основной коннектор питания;

1 x 8-пин ATX 12V коннектор питания;

4 x порта SATA 6 Гбит/сек;

2 x коннектора USB 2.0 (поддерживается дополнительно 4 порта USB 2.0);

2 x коннектора USB 3.1 Gen1 (поддерживается дополнительно 4 порта USB 3.1 Gen1);

1 x 4-пин коннектор вентилятора CPU;

1 x 4-пин коннектор помпы;

4 x 4-пин коннектора вентилятора системы;

1 x коннектор TPM модуля;

1 x коннектор звуковых разъемов передней панели;

2 x коннектора для подключения индикаторов и органов управления передней панели;

1 x разъем датчика открытия корпуса;

1 x Clear CMOS джампер;

1 x 4-пин коннектор RGB LED.

Порты ввода/вывода задней панели:

1 x комбинированный порт PS/2 для клавиатуры/мыши;

2 x порта USB 2.0;

4 x порта USB 3.1 Gen1;

1 x порт LAN (RJ45);

1 x порт USB 3.1 Gen2 Тип A;

1 x порт USB 3.1 Gen2 Тип C;

5 x звуковых разъемов OFC;

1 x коннектор Optical S/PDIF (выход).

Упаковка и комплектация

Оформление коробки с материнской платой MSI B350 GAMING PRO CARBON сразу же «намекает» пользователю об игровой направленности платы. На лицевой стороне отмечается использованиечипсетаAMD B350 (сокет AMD AM4), наличии эффектной RGB подсветки с поддержкой Mystic Light. Вместо платы на коробке мы видим скоростной болид из карбона с очередным намеком на высокую игровую производительность.

Информация «в картинках», подчеркивающая функционал платыи технические характеристики, размещенана задней стороне коробки. Из «интересного»:

Оптимизированная разводка дорожек DDR4 Boost;

Защита Steel Armor – усиленная металлическими рамками слоты PCI-E x16 3.0 и памяти;

Защитный радиатор M.2 Shield для слота M.2;

Поддержка RGB подсветки Mystic Light (подключение и управление);

Наличие высокоскоростных портов USB 3.1 Gen2 тип А и С (10 Гбит/сек);

Аудиочасть Audio Boost 4 + Nahimic, обеспечивающие кристально чистый звук;

Оптимизация для игр сетевого трафика;

VR Boost – применение специального чипа для стабильного питания устройств через порт USB («ускоряет» работу VR-технологий).

В комплектацию платы входит большое количество бумажной информации (быстрая установка, руководство пользователя, напоминание о регистрации продукта, последовательность установки системы хранения данных и охлаждения, наклейки на кабели, сертификат с результатами тестирования), DVD-диск, пара кабелей SATA и кабель для подключения RGB лент.

Внешний вид и особенности

В практически полностью черном исполнениис карбоновыми наклейками на радиаторахматеринская плата MSI B350 GAMING PRO CARBON смотрится оригинально. В девайсеиспользуется чипсет AMD B350, предопределивший функционал платы. Несмотря на приличный набор современных интерфейсов, общее количество их небольшое, что, с одной стороны, можно объяснить игровой направленностью, сосредоточившись на «шлифовании» мелочей, нужных игроку, а с другой – желанием производителя уменьшить конечную стоимость платы (не надо тратиться на дополнительные контроллеры, усложнять обвязку самой платы и прочее). Предназначена она для установки процессоров AMD Ryzen7-го поколения A-серии и Athlon с сокетом AMD AM4.

По «пустой» нижней части складывается ощущение, что плата B350 GAMING PRO CARBON является «растянутой» версией модели MSI B350M GAMING PRO (mATX) до форм-фактора ATX (30,5 см x 24,4 см). По тыльной стороне платы можно увидеть, что производительдля надежностификсирует все радиаторы винтами. Также здесь наблюдаетсяставшеестандартом де-факто использование отдельной части текстолита под звуковую часть Audio Boost 4. Есть и упоминание технологий AMD CrossFire, Nahimic 2 (утилита для получения более реалистичного звука) и то, что плата сертифицирована для работы с продукцией SteelSeries.

Любителям моддинга понравится реализация RGB подсветки Mystic Light, где по краям с обратной стороны есть две зоны (подсвечивается звуковая часть и правая сторона) — для платы заявлена поддержка 7-и цветов и 5-и светодиодных эффекта.

Привычно в верхней левой частинад сокетом AMD AM4размещен 8-пин разъем питания ATX 12V, но несколько огорчает наличие только одного 4-пин разъема питания под вентилятор кулера (хотя ниже сокета в левой области есть еще один 4-пин разъем под системный вентилятор).

Однако, с точки зрения игровой направленности, для большей надежностисиловая часть системы питания получила два крупных радиатора с дизайном CARBON.

Да и сама система питания такая же, как и у платы MSI X370 SLI PLUS на чипсете AMD X370: 8+2 фазная с качественными компонентами (уровень Military Class 4), где используется ШИМ-контроллер Richtek RT8894A, на каждую фазу приходится пара мосфетов Nikos PK616BA и PK632BA.

Оснащение 4-я слотами под оперативную память DDR4-1866/2133/2400/2667/2933/3200 позволит пользователю установить до 64 Гбайт памяти (скажем сразу, что в последней версии BIOS 1.40 есть возможность выбора частоты до 4000 МГц, правда шаг — 133 МГц). Все слоты имеют металлическую рамку Steel Armor. Также заявлена оптимизация разводки дорожек платы, изоляция цепей питания оперативной памяти для получения максимальной производительности (DDR4 Boost). Рядом с памятьюна правом торценаходятсятри 4-пин разъема питания вентиляторов (для помпы и пары системных вентиляторов), индикация EZ Debug LED, 24-пин разъем питания EATX материнской платы,

Набор слотов PCI-E у ATX платы скромный, и их режим работы зависит от модели используемого процессора и непосредственно, какой слот PCI-Eиспользуется:

1 x PCI-E x16 3.0 (режим работы для процессоров Ryzen – x16, 7-е поколении А-серии/Athlon – x8);

1 x PCI-E x16 2.0 (режим х4, работает в режиме x1 при установке платы в любой слот PCI-E x1);

Этого едва хватает для организации связки AMD CrossFire и то с «асинхронным» режимом х16 (3.0) + х4 (2.0) и при условии, что не используются слоты PCI-E x1.

В этой же области хорошо заметна аудиочасть Audio Boost 4, выполненная на отдельной части текстолитана базе 7.1 HD-кодека Realtek ALC1220с использованием аудио-конденсаторов Chemi-Con.

Не менее интересна реализация слота M.2 ключ М для SSD накопителей, для которого есть защитный радиатор M.2 Shield, обеспечивающий дополнительный отвод тепла от накопителя. Правда «охватывает» он накопители типоразмера 2242/2260/2280. Вместе с тем можно установить SSD большего типоразмера 22110.

Режим работы слота: PCIe или SATA. Однакона режим PCIe накладывается ограничение в зависимости от типа процессора (3.0 х4 – в случае использования процессора AMD Ryzen или 2.0 x2 – для процессоров AMD 7-о поколения A-серии/Athlon).

Нижний край платы – это набор разъемов: AAFP (передняя аудио-панель), JLED (подключение RGB лент), еще один 4-пин разъем питания системного вентилятора, коннектор TPM, пара коннекторов системной панели, пара коннекторов USB 2.0 (по 2 порта), коннектор USB 3.0 (2 порта).

Правый нижний торец содержит порты 4 х SATA, два из которых реализуются за счет контроллера ASMedia ASM1061, размещенного рядом с крупным радиатором чипсета AMD B350, и еще два – непосредственно чипсетом AMD B350, как и коннектор USB на два порта USB 3.0.

Других контроллеров на плате немного:

За порты ввода-вывода и системный мониторинг отвечает микросхема Nuvoton NCT6795D-M.

Звук, как уже писали– это микросхема Realtek ALC1220, накрытая металлическим экраном.

Гигабитный сетевой адаптер Intel WGI211AT.

Контроллер двух портов USB 3.1 Gen2 тип А и С (10 Гбит/сек) ASMedia ASM2142.

И собственно ниже можно заметить стабилизатор питания USB – VR Boost, призванный обеспечить качественное питание (снизить «шумы/пульсации») и, как следствие, максимизировать скорость работы двух портов USB на задней панели, используемых для работы VR-устройств (они находятся ниже LAN порта).

На задней панели ввода-вывода можно увидеть позолоченные контакты. Набор портов стандартный:

1 x комбинированный порт PS/2 для клавиатуры/мыши;

2 x порта USB 2.0;

4 x порта USB 3.1 Gen1;

1 x порт LAN (RJ45);

1 x порт USB 3.1 Gen2 Тип A;

1 x порт USB 3.1 Gen2 Тип C;

5 x звуковых разъемов OFC;

1 x коннектор Optical S/PDIF (выход).

Интерфейс UEFI BIOS

В материнской плате MSI B350 PRO GAMING CARBON используется UEFI BIOS «Click BIOS 5», встречающийся в других современных материнских платах MSI, предназначенных для платформ AMD AM4/Intel 1151/2011-3, так что интерфейс нам хорошо знаком. Но все-таки есть отличия, касающиеся настроек для конкретных платформ и непосредственно серий материнских плат MSI. Например, по сравнению с MSI X370 KRAIT GAMING в интерфейсе изменился дизайн:стал активнее применяться красный цвет, подчеркивая игровуюнаправленность платы, хотя все остальное для платформы AMD AM4 осталось прежним.

Для краткости пробежимся по основным элементам интерфейса.

Режимы работы: упрощенный EZ Mode и расширенный Advanced.

Из упрощенного режима можно сразу перейти к настройке скорости вращения вентиляторов.

В режиме «Advanced» в разделе «SettingsAdvanced» доступны подразделы ACPI, встроенной периферии (включение/отключение сетевого контроллера, режим работы SATA, HD-звук), графики (если таковая встроена в процессор), USB, управления питанием, настройка поддержки ОС (Windows 10 или другие), пробуждения ПК, стирания данных с SSD.

Настройки параметров работы процессора, памяти, напряжений производятся в разделе «OC».

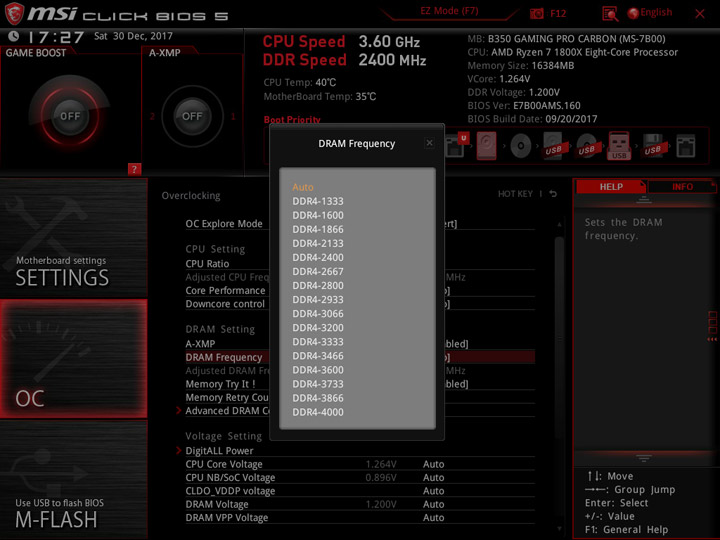

Доступные частоты памяти DDR4.

Фирменное программное обеспечение

На DVD диске, поставляющимся с материнской платой MSI B350 GAMING PRO CARBON, можно найти «расширенный» состав программного обеспечения, все-таки плата относится к серии Performance GAMING.

С большей частью из них мы уже знакомились по предыдущим обзорам плат MSI, поэтому напомним интерфейс:

Command Center и Gaming APP.

Dragon Eye и Gaming Lan Manager.

• Smart Tool (интеграция драйверов в образ ОС Windows) и X-Boost (производит оптимизацию работы системы в зависимости от выбора режима работы)

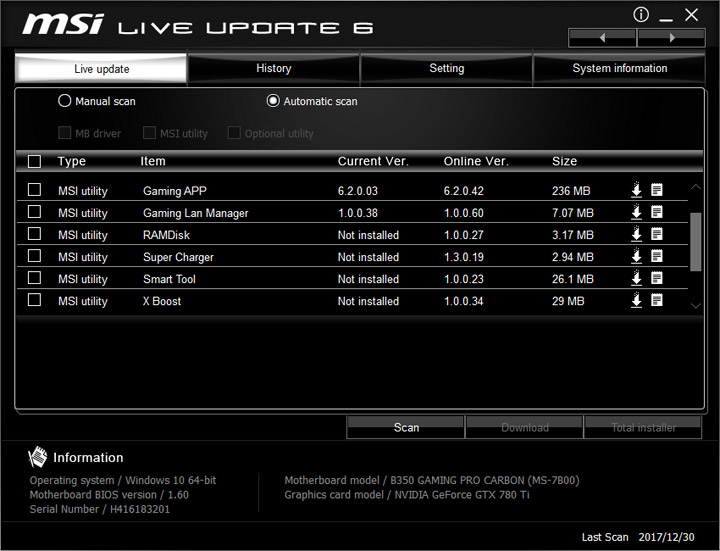

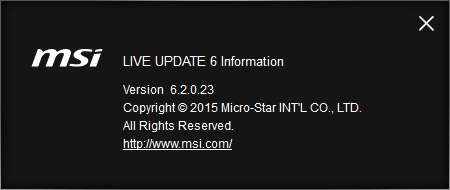

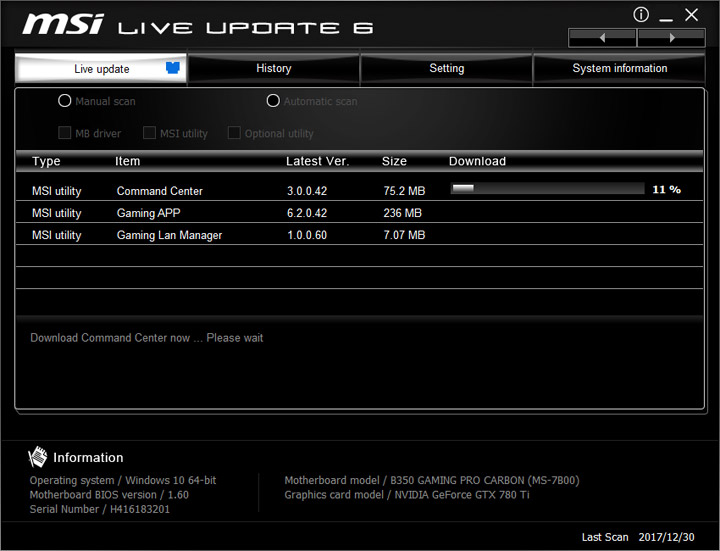

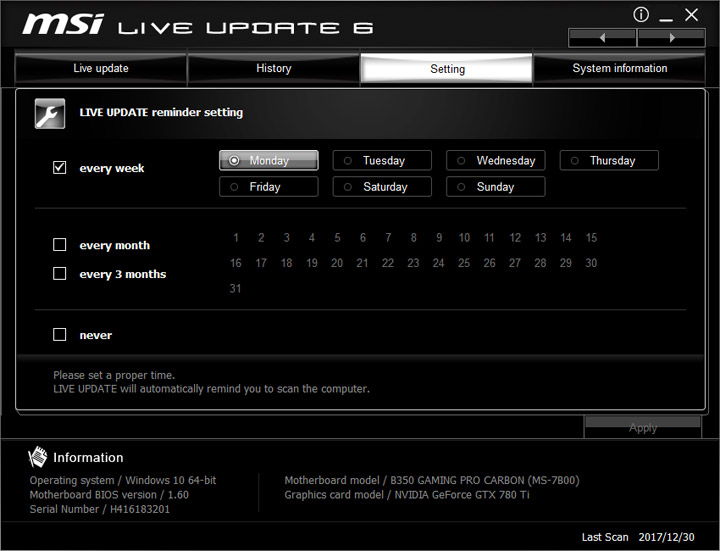

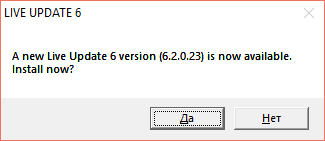

Live Update 6 и RAMDISK

Из странностей, что были замечены – это работа программы Gaming APP при выборе цвета подсветки. Независимо от выбранного цвета (синий, зеленый, белый и прочие) она все время выставляла фиолетовый (и, естественно, плата светилась именно им). При этом при первоначальном запуске платы подсветка была красная.

Тестовый стенд

Процессор AMD Ryzen 7 1700X (3.4 ГГц, Turbo Core On)

Термопаста ARCTIC MX-2

Система охлаждения Noctua NH-U14S

Материнская плата MSI B350 GAMING PRO CARBON

Оперативная память: 2 x 8 Гбайт DDR4-2666 Corsair Vengeance LPX CMK8GX4M1A2666C16 и 2 x 8 Гбайт DDR4-3000 Kingston HyperX Savage HX430C15SB/8

Видеокарта ASUS Radeon R9 390 8Gb DirectCU II

Накопители SSD Kingston HyperX Fury 240 Gb

Блок питания be quiet! Dark Power Pro 11 850W

Корпус открытый стенд

Перед началом тестирования UEFI BIOS материнской платы MSI B350 GAMING PRO CARBON был обновлен до версии 1.40 (дата выпуска 26.06.2017), для которой указана улучшенная совместимость с модулями памяти (внедрена поддержка AGESA 1.0.0.6).

Фото сборки материнская плата + процессор + система охлаждения + память:

Подсветка платы без программного обеспечения:

Разгон процессора и памяти

Предельной стабильной частотой для нашего экземпляра процессора AMD Ryzen 7 1700X на материнской плате MSI B350 GAMING PRO CARBON оказалось значение 3900 МГц (множитель х39), которого удалось добиться при повышении напряжения ядер процессора до умеренных Vcore=1.400V.

Что касается памяти, то, в первую очередь, был обновлен БИОС материнской платы до версии 1.40 (внедрена поддержка AGESA 1.0.0.6 с обещанным улучшением совместимости с разными модулями памяти), но и с ней разгон доступных комплектов памяти не удался.

1. Комплект памяти 2 x 8 Гбайт DDR4-2666 Corsair Vengeance LPX CMK8GX4M1A2666C16, прекрасно работающий на платформах Intel 1151/2011-3 с частотой 3000+ МГц (тайминги 17-19-19-38, напряжении 1.35В), на платформе AMD смог работать только на номинальной частоте 2666 МГц (именно на этой частоте и проводилось тестирование материнской платы MSI, в том числе и разгон процессора) – увеличение таймингов вплоть до CL20 для 3000 МГц результатов не дало. Информация о памяти Corsair, полученная с помощью утилиты Thaiphoon Burner v11.0.0.0 – двухранговая, микросхемы Hynix M-die.

Отметим, что это — неплохой результат, так как на плате ASUS PRIME X370-PRO (версия БИОС 0805) на заявленной частоте память не удалось запустить с профилем XMP и даже с увеличением напряжения памяти до 1.35 В.

2. С другим имеющимся комплектом 2 x 8 Гбайт DDR4-3000 Kingston HyperX Savage HX430C15SB/8 (двухранговая, микросхемы Hynix A-die) была борьба «за выживание», то есть попытка заставить комплект работать на частоте, близкой к номинальной 3000 МГц (с учетом доступных значений в БИОС 2933/3066 МГц). К сожалению, с ней тоже ничего не получилось – стабильной частотой стали 2800 МГц, и то потребовалась корректировка таймингов до четных значений.

Так что по-прежнему для работы памяти на платформе AMD AM4 с высокой частотой лучше использовать модули с микросхемами Samsung и/или ждать очередное обновление AGESA/BIOS.

Результаты тестирования

Результаты говорят сами за себя – уровень производительности системы с материнской платой MSI B350 GAMING PRO CARBON ничуть не уступает плате ASUS на чипсете AMD X370.

Заключение

По своей стоимости (от 9000 руб) материнская плата MSI B350 GAMING PRO CARBON конкурирует с материнскими платами на чипсете AMD X370и по некоторым элементамих превосходит. Вместе с «карбоновым» дизайном производитель позаботился о том, чтобы плата получила качественную 8+2 фазную систему питания вместе с крупными радиаторами, реализовал защиту Steel Armor для слотов памяти и одного PCI-E x16. У платы естьнабор высокоскоростных интерфейсов, таких как USB 3.1 Gen2 типа А и С (до 10 Гбит/сек), слот M.2 с пропускной способностью до 32 Гбит/сек в режиме PCIe, причем для последнего предусмотрен радиатор, так как современные высокоскоростные накопители могут прилично нагреваться.

Реализация эффектной RGB подсветки Mystic Light снизу, изменившееся оформление UEFI BIOS «Click BIOS 5», обладающеенеплохими возможностями разгона,и расширенный набор фирменного программного обеспечения выдают в MSI B350 GAMING PRO CARBON стремление производителя создать игровой вариант платы и, на наш взгляд, это у него вполне получилось.

К недостаткам, являющимися следствием использование чипсета AMD B350 и минимума контроллеров, стоит отнести ограничения на работу линий PCI-E x1 при организации асинхронного режима работы AMD CrossFire (x16 3.0 и х4 2.0), сравнительно небольшое количество портов SATA (их всего 4) и проблемы работы утилиты Gaming APP, а точнее работы подсветки Mystic Light, не позволившей выставить никакого другого цвета (из доступных) кроме фиолетового. Ну и, конечно же, никуда не делись проблемы совместимости платформы AMD AM4 с высокочастотными модулями памяти различных производителей.

Плюсы:

Высокое качество изготовления;

Массивные радиаторы в системе питания платы;

8+2 фазная система питания;

Защита Steel Armor для слотов памяти и PCI-E x16 3.0;

Наличие высокоскоростных интерфейсов M.2 (до 32 Гбит/сек) и USB 3.1 Gen2 типа А и С (10 Гбит/сек);

Использование защитного радиатора M.2Shield для слота M.2;

Реализация звуковой частиAudio Boost 4 на базе кодека Realtek ALC1220 + Nahimic 2;

Интерфейс UEFI Click BIOS 5;

Наличие RGB подсветки Mystic Light;

Отдельный стабилизатор питания для части портов USB («поддержка» VR устройств);

Неплохие возможности разгона;

Расширенный набор программного обеспечения;

Минусы:

Ограничения на режим работы слотов PCI-E x16 2.0 и PCI-E x1, технологииAMD CrossFire;

Проблема назначения цвета подсветки черезутилитуGaming APP;

Наличие проблем совместимости с высокоскоростными модулями памяти (надеемся, что она улучшится с очередными обновления AGESA/BIOS);

Относительно высокая цена.

Что может предложить любителям оверклокинга 6-ядерный Intel Core i5-9600k, и до какой частоты можно разогнать этот процессор на материнской плате среднего уровня? Ответы на эти и другие вопросы в материале редакции I2HARD.ru.

В нашей редакции побывали все модели блоков питания известного производителя из Германии be quiet!, в том числе и линейка System Power, рассчитанная на пользователей с ограниченным бюджетом. В начале…

В нашей редакции на тестировании побывало уже несколько блоков питания разных моделей производства фирмы Cougar. Не так давно были рассмотрены бюджетные представители серий STE и STX, теперь подошла…

Знакомство с материнской платой MSI B450M Mortar. Миномет для Ryzen

Знакомство с материнской платой MSI B450M Mortar. Миномет для Ryzen

Материнская плата MSI B450M Mortar базируется на представленном этим летом чипсете AMD B450. Такие платы предназначены для работы с широчайшим набором процессоров в исполнении сокет AM4, включая как модели AMD Ryzen со встроенным видео Vega, так и мощные 8-ядерные CPU AMD Ryzen 7 2700X, Ryzen 7 2700.

В иерархии AMD данный чипсет стоит на одну ступеньку ниже по сравнению с топовым для AM4-систем чипсетом AMD X470. Соответственно, материнские платы на его базе более доступны по цене. При этом AMD B450, также как и его старший собрат, поддерживает разгон процессоров и вполне подойдет для мощных систем.

AMD B450 пришел на смену прошлогоднему B350. Как и в случае с парой чипсетов AMD X470 и X370 существенных изменений по сравнению с предшественником тут нет.

Формально чипсеты серии 400 адресованы для работы с процессорами AMD Ryzen второго поколения, но с ними вполне успешно могут работать и очень многие материнские платы на базе чипсетов серии 300.

По набору линий PCI Express, количеству и типу USB-портов и т. д. новый AMD B450 и прошлогодний B350 идентичны.

AMD B450 отличается несколько уменьшенным TDP и поддержкой технологии AMD StoreMI, которая подразумевает объединение быстрого SSD с высокоемким HDD для получения универсального накопителя с уровнем производительности между SSD и HDD.

Особенности MSI B450M Mortar

Для своих материнских плат последних поколений MSI любит давать различные названия, связанные с военной техникой. В данном случае в названии присутствует слово Mortar, что в переводе означает «миномет».

Плата относится к серии Arsenal Gaming, а это начальная категория продвинутых устройств геймерского направления.

MSI B450M Mortar имеет внешнее оформление с преобладанием черного цвета, но у модели есть сестра-двойняшка B450M Mortar Titanium с серебристо-белой расцветкой.

Опытные пользователи даже по названию могут определить, что плата имеет форм-фактор Micro-ATX и подойдет для установки в сравнительно небольшие корпусы.

Элементы на плате не мешают установке штатного радиатора AMD Ryzen (на фото) и, скорее всего, не будут мешать и при использовании крупных башенных кулеров

По сравнению с платой MSI на базе AMD X470, которую мы рассматривали ранее, тут используется один разъем дополнительного питания процессора. Но он 8-контактный и его будет достаточно для стабильной работы даже самых мощных, не только в плане скорости, но и энергопотребления, 8-ядерных процессоров AMD Ryzen 7.

Блок-схема материнской платы MSI B450M Mortar

Основные элементы подсистемы питания накрыты радиатором. Но, если придираться, то можно отметить отсутствие радиатора на некоторых микросхемах питания, размещенных над процессорным сокетом.

К слову, сама подсистема питания — 6-фазная.

Набор разъемов USB на задней панели очень обширный. Присутствуют пара самых обычных USB 2.0 (Type A), четыре USB 3.1 Gen1 (Type A), один USB 3.1 Gen2 (Type A) и еще один порт в современном формате USB 3.1 Gen2 (Type-C).

Видеовыходы доступны в виде одного HDMI (1.4) и одного DisplayPort.

Обнаружилась также довольно любопытная кнопка Flash BIOS Button. Она предназначена для обновления BIOS материнской платы даже если на плате нет процессора и памяти. Все что необходимо — лишь подключить провода питания, установить флешку с подходящим файлом BIOS и нажать на кнопку.

Далеко не все платы Micro-ATX позволяют установить сразу две видеокарты, но у MSI B450M Mortar такая возможность есть.

Рядом с надписью Mortar предусмотрено специальное место для наклеек. Вы можете распечатать шаблоны, предоставленные самой компанией MSI или создать свои собственные

Правда, есть определенные ограничения. Во-первых, поддерживается только режим AMD CrossFire, а во-вторых, платы будут работать в не совсем оптимальном режиме PCI Express x16 + х4. Основной слот видеокарты обеспечивается PCI Express-линиями процессора (x16 при работе с «обычными» CPU AMD Ryzen и x8 при использовании процессоров AMD Ryzen со встроенным видео), а дополнительный — четырьмя (x4) линиями чипсета X450.

В своих современных материнских платах MSI, если это не устройства самого начального класса, слот видеокарты производитель традиционно усиливает металлическим каркасом. В данном случае технология называется PCI-E STEEL ARMOR.

Приятным сюрпризом стало то, что MSI B450M Mortar, при ее компактном форм-факторе, позволяет установить сразу два накопителя с подключением M.2. Сегодня накопители такого формата становятся все актуальнее.

Но есть нюанс: при установке SSD-диска M.2 во второй разъем, нижний слот PCI Express работать не будет. Это связано с ограниченным количеством линий PCI Express в системе.

С повернутыми горизонтально SATA-разъемами доступ к ним не будет заблокирован с установленной видеокартой (размещены на одной линии с разъемом видеокарты)

Элементы на плате, связанные с аудио, отделены не только по размещению, но и электронно. Такое решение в современных материнских платах встречается повсеместно.

Производитель отдельно отмечает использование особых конденсаторов в аудиотракте

Используемый аудиочип Realtek ALC892 типичен для современных плат начального и среднего уровней. В более продвинутых моделях обычно устанавливается Realtek ALC1220.

Контроллер сетевого адаптера также от Realtek — гигабитный RTL8111H.

Далеко не первый раз на материнках MSI встречает серию информационных светодиодов EZ Debug LED, которые расположены недалеко от основного разъема питания. Они помогут найти проблему (память, видеокарта, процессор), если система не стартует.

Настройки BIOS материнской платы MSI B450M Mortar

RGB-подсветка

Даже в сравнительно недорогих современных материнских платах уже все чаще в том или ином виде встречается мультицветная RGB-подсветка.

В MSI B450M Mortar она реализована в виде полоски светодиодов, расположенной с краю на обратной стороне платы.

Какие-то элементы на самой плате, например радиаторы, не подсвечиваются.

Помимо банального выбора цвета (16,8 млн. вариантов оттенков) предусмотрены разнообразные эффекты (дыхание, радуга, мерцание и т. д.). Есть также возможность автоматической смены цвета в зависимости от температуры процессора.

Подсветка материнской платы может быть синхронизирована с подсветкой других компонентов системы, совместимых с технологией Mystic Light sync.

С момента нашего прошлого теста материнской платы MSI производитель обновить некоторые фирменные приложения, включая приложение по управлению подсветкой Mystic Light sync

Установив фирменное приложение на компьютер и смартфон, подсветкой можно будет управлять при помощи мобильного устройства.

Для подключения RGB-светодиодных лент предусмотрены сразу две соответствующие контактные колодки. Поддерживаются ленты с питанием +12 В и потреблением тока до 3 А. Должны заметить, что это довольно приличный запас по мощности.

Выводы

Материнские платы на базе чипсета B450 — это хороший вариант сэкономить при сборке системы на базе процессоров AMD Ryzen, ведь дополнительная функциональность топового чипсета X470 понадобиться далеко не всем.

Какие-то серьезные недостатки в B450M Mortar за время экспериментов и использования нам обнаружить не удалось.

Линейки материнских плат MSI на самых разных чипсетах наполнены таким разнообразием моделей, что, порой, не так просто разобраться в их отличиях.

MSI B450M Mortar условно относится к начальному уровню «игровых» материнок. Это далеко не самая продвинутая, но и не простая плата на базе B450.

Да, тут используются обычные сетевой и аудиоконтроллер, система питания не такая мощная, как в устройствах более высокого класса.

Зато MSI B450M Mortar имеет разъем USB 3.1 Gen2 Type-C, оснащена RGB-подсветкой и позволяет установить сразу два накопителя M.2.

Представленная MSI B450M Mortar подойдет для сборки очень мощного, в том числе игрового ПК, в сравнительно небольшом корпусе (Micro-ATX). Она также предоставит определенные возможности разгона, если вы захотите поэкспериментировать со своей системой.

За свои деньги это достойный вариант платы с чипсетом AMD B450.

Основные характеристики MSI B450M Mortar

Оценка:

+ RGB-подсветка с контактами для подключения светодиодных лент

+ наличие портов USB 3.1 Gen2, включая порт формата Type-C

+ качественная элементная база

+ возможность обновления BIOS без процессора и модулей памяти

– отключение нижнего слота расширения при установке в системе двух накопителей M.2

– не все микросхемы подсистемы питания накрыты радиатором

Обзор материнской платы MSI X470 Gaming Plus. Без излишеств

evo Инженер тестовой лаборатории

MSI представила шесть новых плат на чипсетах X370 и B350

Производители материнских плат охотно выпускают новые модели для процессоров AMD Ryzen. В частности, компания MSI расширила ассортимент плат AM4 с пяти до одиннадцати устройств. Примечательно, что за много лет выпуска CPU в конструктиве AM3+ у Micro-Star набралось всего двенадцать моделей с соответствующим процессорным разъёмом.

Флагманом второй волны анонсов плат MSI на основе чипсетов AMD X370 и B350 стал продукт X370 Krait Gaming. Устройство выделяется оригинальной, но уже неоднократно использовавшейся ранее «змеиной» расцветкой, поддержкой графических конфигураций 2-Way NVIDIA SLI и 3-Way AMD CrossFire и (8+2)-канальной системой питания гнезда AM4, для охлаждения транзисторов которой задействованы два массивных радиатора. Панель I/O накрыта декоративным кожухом.

MSI X370 Krait Gaming поддерживает установку четырёх модулей оперативной памяти DDR4 с эффективной частотой до 3200 МГц (объём — до 64 Гбайт), накопителя M.2 SSD с интерфейсом PCI-E или SATA, шести SATA-устройств, подключение «косичек» USB 3.0, USB 2.0, TPM, COM и светодиодной ленты. Нижний разъём PCI Express функционирует в режиме PCI-E 2.0 x4.

Аудиоподсистема базируется на контроллере Realtek ALC892, интерфейс проводной сети — на Realtek RTL8111H. Задняя панель ввода-вывода представлена разъёмами PS/2 (комбинированный), DVI-D, HDMI, USB 3.0 (4 шт.), RJ-45, USB 3.1 Type-A, USB 3.1 Type-C и Mini-Jack (6 шт.).

В Западной Европе предварительный заказ модели X370 Krait Gaming обойдётся в сумму от €163,90.

Сходство материнской платы MSI X370 SLI Plus с вышеописанной новинкой — факт вполне очевидный, несмотря на иную расцветку и различия в дизайне радиаторов. У версии SLI Plus отсутствует яркая LED-подсветка и ряд других декоративных элементов.

Каких-либо существенных ограничений функциональности у данной платы относительно X370 Krait Gaming нет — совпадает даже сочетание разъёмов панели ввода-вывода. Первые ценники на MSI X370 SLI Plus ниже, чем на версию Krait. Предзаказы начинаются с отметки €157,90.

Дуэт новых «арктических» плат MSI представлен ATX-решением B350 Tomahawk Arctic и моделью B350M Mortar Arctic в форм-факторе Micro-ATX. Более крупное устройство имеет ряд преимуществ. Во-первых, Tomahawk Arctic обладает более внушительным набором радиаторов. Во-вторых, на плате имеются два разъёма PCI, тогда как у Mortar Arctic нет ни одного. В-третьих, «томагавк» располагает выделенным штырьковым разъёмом для помпы СЖО. MSI B350M Mortar Arctic, в свою очередь, может похвастаться наличием видеовыхода DisplayPort с поддержкой разрешений до 4096 × 2160 (при 60 Гц) и оптического S/PDIF.

Обе платы — и B350 Tomahawk Arctic, и B350M Mortar Arctic — располагают четырьмя слотами для оперативной памяти DIMM DDR4-1866/…/3200, таким же количеством портов SATA 6 Гбит/с, единичным M.2 (PCI-E/SATA) и двумя разъёмами PCI Express x16 (CrossFire по формуле «x16 + x4»). Возможность работы связок NVIDIA SLI официально не предусмотрена.

Помимо прочего, на данных платах присутствуют два штырьковых разъёма USB 3.0, контроллеры Realtek RTL8111H (гигабитная сеть) и Realtek ALC892 (8-канальный звук). У старших моделей на наборе системной логики X370 оказались «позаимствованы» и порты USB 3.1 типов A и C — оба с пропускной способностью до 10 Гбит/с.

Стоимость ATX-устройства за рубежом стартует с €124,48, а за B350M Mortar Arctic просят минимум €107,16. Напомним, что материнские платы на чипсете B350 позволяют беспрепятственно разгонять процессоры Ryzen AM4 — так же, как и топовые платы X370.

Формальный анонс Micro-ATX модели MSI B350M Bazooka, скорее всего, значительно опередит её поступление в розничные сети. Тем не менее, посвятить ей пару строк будет нелишне. Bazooka — ближайший родственник вышеупомянутой платы Mortar Arctic. Абстрагируясь от цветового исполнения «базуки», выделим отсутствие у неё нижнего разъёма PCI Express 2.0 [email protected] для видеокарты или SSD-накопителя и одного из штырьковых USB 3.0. При этом всё также поддерживаются настольные процессоры в конструктиве AM4 (Summit Ridge и Bristol Ridge), память DDR4-3200, накопители SATA и M.2.

Задняя панель не особо «населена»: присутствуют комбинированный разъём PS/2, четыре USB 2.0, такое же количество USB 3.0, видеовыходы D-Sub, DVI-D и HDMI, сетевой порт RJ-45 и три Mini-Jack (контроллер — Realtek ALC892).

Ориентировочно, B350M Bazooka будет на 5–10 % дешевле платы B350M Mortar Arctic.

Шестым и последним фигурантом данной заметки является бизнес-решение MSI B350 PC Mate в форм-факторе ATX. Его характеризуют скромный дизайн, разнообразие интерфейсов и невысокая стоимость — от €103,90.

Материнская плата обладает (4+2)-канальной системой питания гнезда AMD AM4, четырьмя слотами для оперативной памяти DDR4-1866/…/3200, разъёмами PCI Express 3.0 x16, PCI-E 2.0 [email protected], PCI-E 2.0 x1 (2 шт.) и PCI (2 шт.) для карт расширения, а также единичным M.2 и четырьмя SATA 6 Гбит/с для накопителей. Поддержка 2-Way CrossFire имеется, как и вышеупомянутые контроллеры сети и звука. Наличие радиаторов на транзисторах VRM помогает исключить их перегрев и продлить срок эксплуатации ПК.

Разъёмы задней панели у платы B350 PC Mate следующие: PS/2 для мыши или клавиатуры, по два USB 2.0 и USB 3.0, видеовыходы D-Sub, DVI-D и HDMI, по одному USB 3.1 Type-A, USB 3.1 Type-C и RJ-45, и шесть Mini-Jack.

Нового расширения ассортимента плат MSI AM4, вероятно, придётся подождать до открытия выставки Computex 2020 в конце мая.

← Каталог Цены на материнские платы

Материнская плата MSI B450M MORTAR MAX mATX AM4 Socket AM4, AMD B450, 4xDDR4 2666-3466 МГц, 7.1CH Realtek ALC892, 1000 Мбит/с Realtek RTL8111H, USB3.1, USB 3.1 Type-C, HDMI, DisplayPort, mATX, VRM 4+2 фазы, BIOS 32 Мб

цена от
6 940 p.
Характеристики 11.92 9

☑ Лучшие сборки с материнской платой MSI B450M MORTAR MAX mATX AM4

75 700 p. пкRYZEN 7 3700X

Процессор AMD RYZEN 7 3700X OEM AM4 Matisse =25 159 p. Видеокарта MSI GeForce RTX 2060 SUPER VENTUS OC 8GB =25 672 p. 31.10.2019 8 1 437 Ангелина

Процессор AMD RYZEN 5 3600 OEM AM4 Matisse =11 888 p. Видеокарта Gigabyte Radeon RX 5700 XT Gaming OC 8GB =27 346 p. 01.11.2019 6 256 Roman Нужна оценка

Процессор AMD RYZEN 5 3600 BOX Wraith Stealth AM4 Matisse =12 205 p. Видеокарта Gigabyte GeForce RTX 2080 SUPER Windforce 3X OC 8GB =51 003 p. 22.11.2019 4 254 Рома Нужна оценка

☑ Для материнской платы MSI B450M MORTAR MAX mATX AM4 оптимально подходят комплектующие
Видеокарты
Подходящая видеокарта для материнской платы MSI B450M MORTAR MAX mATX AM4

Видеокарта AMD Sapphire Radeon RX 580 Pulse OC 8G 8192MbG) PCI-E 3.0, ядро — 1366 МГц, память — 8192 Мб GDDR5 8000 МГц, 256 бит, DVI, 2xHDMI, 2xDisplayPort, Retail

цена от
13 325 p.
Характеристики 4.29 1 4

Видеокарта MSI Radeon RX 5700 XT Gaming X OC 8GB ядро 1730 МГц, Boost 1980 МГц, память 8192 Мб GDDR6 14 ГГц, 256 бит, 7нм, Navi 10, 1xHDMI, 3xDisplayPort, TDP 235 Вт, 8+8 pin, длина 297 мм

цена от
30 338 p.
Характеристики 10.29 11 1

Видеокарта MSI GeForce RTX 2070 VENTUS GP 8G ядро 1410 МГц, Boost 1620 МГц, память 8ГБ GDDR6 14 ГГц, 256 бит, HDMI, 3xDisplayPort, TDP 175 Вт, 8 pin, длина 232 мм

цена от
29 594 p.
Характеристики 0.00 1
Процессоры
Подходящий процессор для материнской платы MSI B450M MORTAR MAX mATX AM4

Процессор AMD RYZEN 5 2600 BOX AM4 Pinnacle Ridge (YD2600BBAFBOX) Socket AM4, 6-ядерный 12-поточный, 3400 МГц, Turbo 3900 МГц, Pinnacle Ridge, Кэш L2 3072 Кб, Кэш L3 16384 Кб, DDR4-2933, 12 нм, 65 Вт

цена от
9 600 p.
Характеристики 11.14 12 106 22

Процессор AMD RYZEN 5 3600 BOX Wraith Stealth AM4 Matisse Socket AM4, 6-ядерный 12-поточный, 3600 МГц, Turbo 4200 МГц, Matisse, Кэш L2 3 Мб, Кэш L3 32 Мб, DDR4-3200, 7 нм, TDP 65 Вт, кулер Wraith Spire, 100-100000031BOX

цена от
12 205 p.
Характеристики 49.14 7 118 34

Процессор AMD RYZEN 5 3600 OEM AM4 Matisse Socket AM4, 6-ядерный 12-поточный, 3600 МГц, Turbo 4200 МГц, Matisse, Кэш L2 3 Мб, Кэш L3 32 Мб, DDR4-3200, 7 нм, TDP 65 Вт, без кулера, 100-000000031 TRAY

цена от
11 888 p.
Характеристики 100.00 76 18
Оперативная память
Подходящая оперативная память для материнской платы MSI B450M MORTAR MAX mATX AM4

Оперативная память 8Gb 3000MHz Crucial Ballistix Tactical Tracer RGB CL16 DDR4 (BLT8G4D30BET4K) 8192 Мб, DDR-4, 24000 Мб/с, тайминги 16-18-18, CL16, 1.35 В, высота 33 мм, RGB подсветка

цена от
3 290 p.
Характеристики 0.00 1

Оперативная память 16Gb 3000MHz Corsair Vengeance RGB PRO 2x8Gb KIT CL15 DDR4 (CMW16GX4M2C3000C15) 16384 Мб, DDR-4, 24000 Мб/с, тайминги 15-17-17-35, CL15, 1.35 В, высота 50.8 мм, RGB подсветка

цена от
6 349 p.
Характеристики 1.43 14 3

Оперативная память 16Gb 3000MHz Crucial Ballistix Sport LT Grey 2x8Gb KIT CL15 DDR4 16384 Мб, DDR4, 24000 Мб/с, тайминги 15-16-16-35, CL15, 1.35 В, Micron, высота 32.8 мм, BLS2K8G4D30AESBK BLS2K8G4D30AESEK

цена от
5 348 p.
Характеристики 12.29 5 29 5
Жесткие диски HDD
Подходящий жесткий диск для материнской платы MSI B450M MORTAR MAX mATX AM4

Жесткий диск 1Tb SATA-III Western Digital Caviar Blue (WD10EZEX) внутренний HDD, 3.5″, 1000 Гб, SATA-III, 7200 об/мин, кэш — 64 Мб

цена от
2 674 p.
Характеристики 15.43 5 21 22

Жесткий диск 1Tb SATA-III Seagate Barracuda (ST1000DM010) внутренний HDD, 3.5″, 1000 Гб, SATA-III, 7200 об/мин, кэш — 64 Мб

цена от
2 675 p.
Характеристики 9.14 25 5

Жесткий диск Western Digital Blue 1Tb 5400об (WD10EZRZ) внутренний HDD, 3.5″, 1000 Гб, SATA-III, 5400 об/мин, кэш — 64 Мб

цена от
2 744 p.
Характеристики 2.29 3 1
Системы охлаждения
Подходящий кулер для CPU для материнской платы MSI B450M MORTAR MAX mATX AM4

Кулер DeepCool GAMMAXX400 для процессора, Socket 1151, AM3, AM4, вентиляторы 1х120 мм, 900-1500 об/мин, уровень шума 21.4 — 32.1 дБ, TDP 130 Вт, высота 159 мм, тепловые трубки 4×6 мм, GAMMAXX 400

цена от
1 382 p.
Характеристики 6.57 1 22 7

Кулер DeepCool GAMMAXX300 для процессора, Socket 1151, 1366, AM4, 120×120 мм, 900-1600 об/мин, алюминий + медь GAMMAXX 300, TDP 130 Вт

цена от
1 049 p.
Характеристики 8.00 2 14 5

Кулер Be Quiet Pure Rock (BK009) для процессора, Socket 1151, 2011-3, AM4, 1×120 мм, 400-1500 об/мин, макс. уровень шума 27 dB, TDP 150 Вт, высота 155 мм, медь 4 тепловые трубки, LED подсветка

цена от
2 400 p.
Характеристики 8.86 3 9
Блоки питания
Подходящий блок питания для материнской платы MSI B450M MORTAR MAX mATX AM4

Блок питания 620W SeaSonic SS-620GM (M12II-620 Bronze) мощность 620 Вт, активный PFC, вентилятор 120×120 мм, cертификат 80 PLUS Bronze, отстегивающиеся кабели

цена от
4 897 p.
Характеристики 0.57 7 16 3

Блок питания 600W Be Quiet System Power 9 Bronze (BN247) мощность 600 Вт, активный PFC, вентилятор 120 мм, cертификат 80 PLUS Bronze

цена от
4 060 p.
Характеристики 24.00 2 66 27

Блок питания 700W Be Quiet System Power 9 Bronze (BN248) мощность 700 Вт, активный PFC, вентилятор 120×120 мм, cертификат 80 PLUS Bronze

цена от
4 861 p.
Характеристики 9.71 6
Корпуса
Подходящий корпус для материнской платы MSI B450M MORTAR MAX mATX AM4

Корпус DeepCool KENDOMEN Red Black ATX, Midi-Tower, с окном, 2xUSB 2.0, USB 3.0, вентиляторы 5×120 мм, длина видеокарты 400 мм, высота кулера 165 мм, красная LED подсветка, вес 5.6 кг, Kendomen RD

цена от
3 559 p.
Характеристики 5.71 2 25 7

Корпус Cooler Master MasterBox Q300L Black mATX mATX, с окном, 2xUSB 3.0, вентиляторы 3×120 мм, длина видеокарты 360 мм, высота кулера 157 мм, вес 3.7 кг, MCB-Q300L-KANN-S00

цена от
2 950 p.
Характеристики 4.00 11

Корпус AeroCool Cylon Mini Black mATX (EN52168) mATX, Mini-Tower, с окном, USB 2.0, USB 3.0, вентиляторы 1×80 мм, длина видеокарты 300 мм, высота кулера 147 мм, RGB подсветка

цена от
1 992 p.
Характеристики 2.57 1 3 1
Твердотельные диски SSD
Подходящий твердотельный накопитель для материнской платы MSI B450M MORTAR MAX mATX AM4

Твердотельный накопитель SSD 500Gb Samsung 860 EVO Series SATA3 M.2 (MZ-N6E500BW) M.2 SATA-III, внутренний SSD, 500 Гб, чтение 550 Мб/сек, запись 520 Мб/сек, TLC 3D V-NAND

цена от
5 408 p.
Характеристики 1.43 4 1

Твердотельный накопитель SSD 500Gb Samsung 970 EVO Series NVMe M.2 (MZ-V7E500BW) внутренний SSD, M.2, 500 Гб, чтение 3400 Мб/с, запись 2300 Мб/с, TLC

цена от
7 131 p.
Характеристики 2.57 12

Твердотельный накопитель SSD 480Gb Crucial BX500 TLC SATA3 (CT480BX500SSD1) внутренний SSD, 2.5″, SATA-III, 480 Гб, чтение 540 Мб/сек, запись 500 Мб/сек, TLC, TBW 120 Тб

цена от
3 807 p.
Характеристики 6.86 2 19
Вентиляторы для корпуса
Подходящий вентилятор для корпуса для материнской платы MSI B450M MORTAR MAX mATX AM4

Вентилятор для корпуса Be Quiet Pure Wings 2 120mm PWM BL039 для корпуса, 1 вентилятор (120 мм, 1500 об/мин), 20.2 дБ

цена от
760 p.
Характеристики 2.57 7 3
Мониторы
Подходящий монитор для материнской платы MSI B450M MORTAR MAX mATX AM4

Монитор AOC 24″ C24G1 Gaming 24″, VA, широкоформатный 16:9, LED, FHD 1920×1080, 144 Гц, 1 мс, 80M:1, 250 кд/м2, 178°/178°, VGA, HDMI, DisplayPort, FreeSync, чёрный

цена от
12 595 p.
Характеристики 7.43 27 6

Монитор Acer 27″ VG271UPbmiipx Nitro (UM.HV1EE.P01) 27″, IPS, 16:9, QHD 2560×1440, 144 Гц, 1 мс, 1000:1, 400 кд/м2, 178°/178°, sRGB 100%, HDR10, 2xHDMI, DisplayPort, динамики 4 Вт, FreeSync, чёрный

цена от
29 999 p.
Характеристики 2.00 3

* Рейтинг оптимальных комплектующих совместимых с материнской платой MSI B450M MORTAR MAX mATX AM4 составлен на основе выбора и рекомендаций пользователей ХардПрайс.

Источник https://www.overclockers.ua/motherboard/msi-b350-gaming-pro-carbon/all/

Источник https://i2hard.ru/publications/22213/

Источник https://xiaomi-fun.ru/otzyvy/msi-b350m-mortar.html
