Обзор и тестирование материнской платы ASRock X370 Taichi
Переход на AGESA 1.0.0.6 можно считать практически состоявшимся. И первой системной платой с разгонными функциями на базе AMD X370/B350 с микрокодом AGESA 1.0.0.6 в статусе «релиз», с которой мы познакомимся, станет ASRock X370 Taichi. На сегодняшний день это одна из девяти плат Socket AM4, оснащенная внешним тактовым генератором. Благо компания AMD сохранила возможность его подключения.
Страницы материала
Оглавление
Вступление
С момента публикации обзора двух материнских плат на AMD A320, где мы сетовали на то, что производители системных плат хоть и начали выпускать прошивки на базе нового программного пакета AGESA 1.0.0.6, но делают это неспешно, прошел месяц. Что изменилось за это время? Подвижки есть, хотя довольно незначительные:
- ASRock: выпущены микрокоды к большей части моделей, статус – «релиз», только в одной версии для каждой платы и больше месяца никаких обновлений;
- ASUS: опубликованы микрокоды на AGESA 1.0.0.6, статус – «релиз»;
- Biostar: прошивки есть практически ко всем платам, но на сайте выложено не все;
- Colorful: объявлено четыре платы, продается пока одна, судя по датам последних обновлений, уже AGESA 1.0.0.6 и, как и у ASRock – месяц затишья;
- Gigabyte: только для части плат опубликованы прошивки в статусе «релиз», де-факто прошивки существуют практически для всех моделей, но пока не публикуются;
- Maxsun: выпущена одна плата на B350, BIOS существует в единственной версии, датированной апрелем;
- MSI: после большого количества тестовых версий (например, к моей MSI B350 Tomahawk на AGESA 1.0.0.6 выпущено четыре версии – 1.62, 1.63, 1.64 и 1.65) на этой неделе началась основная волна обновлений, также AGESA 1.0.0.6a.
реклама
Иначе говоря, переход на AGESA 1.0.0.6 можно считать практически состоявшимся. За сим мы начнем знакомиться с материнскими платами Socket AM4 в массовом порядке.
И благодаря нашему постоянному партнеру – компании Регард, первой платой с разгонными функциями на базе AMD X370/B350 с микрокодом AGESA 1.0.0.6 в статусе «релиз», с которой мы познакомимся, станет ASRock X370 Taichi.
Между прочим, в своем роде эта модель уникальна, будучи на сегодняшний день одной из девяти плат Socket AM4, оснащенной внешним тактовым генератором. Полный список таких решений выглядит следующим образом:
- ;
- ASUS ROG Strix X370-F Gaming;
- ASRock X370 Taichi;
- ASRock X370 Pro Gaming Fatal1ty;
- ASRock Fatal1ty X370 Professional Gaming;
- Gigabyte Aorus GA-AX370-Gaming K7;
- Gigabyte Aorus GA-AX370-Gaming K5;
- Gigabyte Aorus GA-AX370-Gaming K3;
- Gigabyte GA-AX370-Gaming (без каких-либо «K» в наименовании).
Biostar, MSI и Maxsun моделей с внешним генератором не представили, с устройствами Colorful пока неясно – нет изображений двух из четырех объявленных плат. EVGA, Sapphire и Zotac материнские платы Socket AM4 для розничного рынка не выпускали пока вовсе.
В чем суть внешнего тактового генератора? Для этого необходимо обратить свое внимание на архитектуру платформы AMD Socket AM4, которая являет собой дальнейшее развитие идеи построения высокоинтегрированной системы. Socket AM4 не является прямым наследником Socket AM3(+), как это можно подумать из его названия, это прямой наследник, сюрприз, Socket AM1 и Socket FM2.
Процессоры в исполнении Socket AM4 несут в составе своего кристалла не только контроллеры памяти (тип которой сменился DDR3 на DDR4) и PCI-Express, теперь официально включены контроллер SATA 6 Гбит/с на два порта (что было реализовано в AM1) и контроллер xHCI (eXtensible Host Controller Interface), обеспечивающий работу четырех портов USB 3.1 Gen1 (старое название – USB 3.0). Попутно в кристалл CPU перебралась прочая чипсетная логика, отвечающая за запуск и инициализацию системы.
В числе новшеств и то, что вместе с большей частью логики на кристалл процессора перебрался и тактовый генератор, от которого задаются частоты работы всех элементов системы. Оно и ладно бы, но с какой-то целью инженеры AMD пошли на непопулярный шаг: вместе с интеграцией генератора была убрана поддержка каких-либо делителей и попутно частоты работы всех блоков (тех же контроллеров PCI-Express, USB и SATA) намертво привязали к опорной частоте генератора.
С учетом того, что все они весьма чувствительны к изменению частоты даже на несколько процентов, оперирование частотой BCLK теперь стало фактически невозможным. Тем не менее, AMD оставила возможность подключения дополнительного тактового генератора, которой и воспользовались производители.
Обзор ASRock X370 Taichi
реклама
Технические характеристики
Для начала приведу таблицу технических характеристик.
| Модель | ASRock X370 Taichi |
| Средневзвешенная цена* | 16 000 рублей |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Процессоры | AMD Ryzen в исполнении Socket AM4 |
| Набор системной логики | AMD X370 |
| Оперативная память | 4 x DDR4 разъема DIMM; Поддерживаемый объем памяти – до 64 Гбайт (небуферизованной, не-ECC); Поддержка двухканального режима и Intel X.M.P.; Поддержка DDR4 2133/ 2400/ 2667/ 2933(OC)/ 3200(OC) МГц |
| Аудио | Realtek ALC1220 (до 8 каналов) |
| Сеть | 1 x Intel I211AT (10/100/1000 Мбит/с); 1 x Intel Wireless-AC 3168 (Wi-Fi + Bluetooth 4.2) |
| Слоты расширения | 2 слота PCI Express x16 3.0 (работают по схемам 16+0/8+0 или 8+8/4+4 в зависимости от процессора); 1 слот PCI-Express 2.0 x16 (физически – PCI-E 2.0 x4); 2 слота PCI Express x1 2.0 |
| Поддержка графических тандемов | AMD CrossFire , Nvidia SLI |
| Дисковая подсистема | AMD CPU: 2 порта SATA 6 Гбит/с; AMD X370: 6 портов SATA 6 Гбит/с; ASMedia ASM1061: 2 порта SATA 6 Гбит/с; Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1 |
| USB | – 4 порта USB 2.0 (2 разъема на плате для подключения 4 портов); – 8 портов USB 3.1 Gen1 (6 портов на задней панели платы, 2 разъема на плате для подключения 4 портов); – 2 порта USB 3.1 Gen2 (на задней панели платы) |
| Разъемы и прочая функциональность на материнской плате | 1 x 24-pin ATX; 8 x 4-pin ATX 12V; 8 x SATA 6 Гбит/с; 1 разъем для подключения вентилятора системы охлаждения процессора (1 x 4-pin); 1 разъем для подключения помпы СВО или еще одного вентилятора системы охлаждения процессора (1 x 4-pin); 2 разъема для подключения дополнительных вентиляторов (2 x 4-pin); 1 разъем для подключения помпы СВО или вентилятора (1 x 4-pin); 2 колодки лицевой панели корпуса; 1 колодка аудиоразъемов корпуса; 2 колодки USB 2.0 для подключения 4 портов; 2 колодки USB 3.1 Gen1 для подключения 4 портов; 1 разъем для подключения управления светодиодной подсветки штатной СО процессоров AMD («BOX-кулер»); 2 разъема для подключения светодиодных RGB-лент; 1 перемычка сброса настроек CMOS |
| Разъемы и прочая функциональность на задней панели | 1 универсальный разъем PS/2 для подключения клавиатуры либо мыши; 6 портов USB 3.1 Gen1 Type A; 1 порт USB 3.1 Gen2 Type A; 1 порт USB 3.1 Gen2 Type C; 2 разъема для антенн Wi-Fi; 1 сетевой порт RJ-45; 5 аудио-разъемов; 1 разъем SPDIF |
| Контроллер I/O | Nuvoton NCT6779D |
| BIOS | Одна несъемная микросхема флеш-памяти 128 Мбит; AMI EFI BIOS; поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 304 х 244 |
| Форм-фактор | ATX. |
Упаковка и комплектация
Материнская плата ASRock поставляется в большой картонной коробке, оснащенной пластиковой ручкой для удобства переноски.
Причем видимая коробка – лишь внешняя декоративная упаковка: внутрь вложена еще одна коробка.
В комплект поставки ASRock X370 Taichi входит:
Приведу его в виде перечня:
- Три буклета-инструкции;
- Отдельная листовка, дополнительно напоминающая о правильности установки оперативной памяти (первыми заполняются второй и четвертый по счету от процессорного разъема слоты памяти);
- Диск с программным обеспечением (в конверт к нему вложена наклейка с логотипом ASRock для лицевой панели корпуса системного блока);
- Четыре шлейфа SATA с угловыми и прямыми коннекторами и защелками;
- Два винта для установки платы расширения в посадочное место M.2 (рекомендуется не терять их – на них нет единого стандарта, они даже у одного производителя материнских плат разные);
- Планка-заглушка на заднюю панель корпуса системного блока;
- Две антенны Wi-Fi;
- Жесткий мостик Nvidia SLI.
Сама системная плата не просто уложена в плотный антистатический пакет, а дополнительно вложена в форму из вспененного полиэтилена и зафиксирована в ней пластиковыми стяжками.
Совершенно стандартная упаковка моделей ASRock старшего сегмента.
Подпишитесь на наш канал в Яндекс.Дзен или telegram-канал @overclockers_news — это удобные способы следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Обзор материнской платы ASRock X370 Taichi. Сравнение производительности базовой и разогнанной систем при участии Ryzen 7 1800X и двухканального набора памяти
Верхний модельный ряд компании ASRock для процессоров AMD AM4 представлен двумя платами. Роли флагмана удостоена Fatal1ty X370 Professional Gaming, а сегодняшняя гостья реализована по сценарию другой концепции. Здесь отстранились от игровой составляющей и сконцентрировались на аппаратных возможностях, тем самым позволив продукту получить уменьшенную стоимость.
При внимательном осмотре окажется, что тут нет видеовыходов и APU полностью исключены из поддержки. Также отказались от разного рода второстепенных интерфейсов вроде TPM и COM. Ещё здесь исчезли с поверхности кнопки включения и перезагрузки. Словом, целевая аудитория такого устройства — сборщики, которых интересует разовый разгон системы вместе с её стабильной работой без заботы о температуре элементов при последующей эксплуатации. Последнему пункту удовлетворяет мощная подсистема питания, в работе её проверим несколько позже, а сейчас подробнее остановимся на особенностях изделия. Ключевые возможности собраны в таблице:
| Модель | ASRock X370 Taichi |
|---|---|
| Официальная страница продукта в Сети | asrock.com |
| Чипсет | AMD X370 |
| Процессорный разъём | AMD AM4 |
| Процессоры | AMD Series: Ryzen 3, Ryzen 5, Ryzen 7 |
| Память | 4 DIMM DDR4 SDRAM 2133/2400/2667/2933*/3200+*(OC), максимум 64 ГБ |
| Слоты PCI-E | 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) 1 x PCI Express 2.0 x16 (x4) 2 x PCI Express 2.0 x1 |
| M.2 | 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280) — CPU 1 x PCI Express 2.0 x4 (Key M, 2230/2242/2260/2280) — X370 |
| Встроенное видеоядро (в APU) | – |
| Видеоразъёмы | – |
| Количество подключаемых вентиляторов | 5x 4pin |
| Порты PS/2 | 1 (клавиатура/мышь) |
| Порты USB | 2 х 3.1 Gen2 (2 разъёма на задней панели — A и C) 10 х 3.1 Gen1 (6 разъёмов на задней панели) 4 x 2.0 (разъёмов на задней панели нет) |
| Serial ATA | 8 x SATA 6 Гбит/с (X370) 2 x SATA 6 Гбит/с (ASM1061) |
| RAID | 0, 1, 10 (SATA, X370) |
| Встроенный звук | Purity Sound 4 (7.1, HDA): Codec — Realtek ALC1220 (7.1, HDA) Op Amp — Texas Instruments NE5532 |
| S/PDIF | Оптический (выход) |
| Сетевые возможности | Intel I211-AT (Gigabit Ethernet) Intel Dual Band Wireless-AC 3168 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.2) |
| COM | – |
| TPM | – |
| UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | POST-индикатор, пара колодок для подключения лент RGB LED, кнопка сброса настроек CMOS (на задней панели), поддержка AMD 2-Way CrossFireX и NVIDIA 2-Way SLI |
| Цена в рознице, $ | 257 |
Упаковка и комплектация
Плата упакована в большую коробку, есть ручка для удобства переноски.
Особенности продукта изложены на задней части упаковки. Выделяется присутствие комплектного адаптера беспроводных сетей и внешнего генератора опорной частоты. Тут можно изучить фото платы и набора выходов, расположенных на задней панели, ещё есть таблица с основными характеристиками.
Комплект поставки напоминает таковой у чуть младшей по иерархии ASRock Fatal1ty X370 Gaming K4, посмотрим детальнее:
- многоязычная инструкция по быстрой установке;
- руководство по UEFI и A-Tuning на английском языке;
- памятка по корректной установке модулей памяти;
- дополнительная брошюра об утилите RGB LED;
- открытка с эмблемой серии (присутствует место для марки);
- диск с драйверами и фирменным ПО;
- наклейка с логотипом компании;
- заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд;
- двойной жёсткий мостик для организации SLI;
- четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
- два крепёжных винта и одна стойка для устройств формата M.2;
- две небольшие съёмные внешние антенны.
Последний аксессуар является уникальным для этого набора.
Внешний вид
Видны пустующие места под элементы, о которых я упоминал во вступлении. Дизайн платы кажется не особо сложным, но производитель не смог предусмотреть посадочного места под устройства M.2 типа 22110. Для крепления изделия в корпусе есть десять отверстий.
Силовой блок оснащён немалым числом сопроводительных компонентов на обратной стороне платы, потому в режиме открытого стенда потребуется осторожность при обращении с устройством. Для крепежа козырька и радиаторов используются винты.
Собственная подсветка у X370 Taichi представляет немногочисленный набор светодиодов типа RGB, все они распаяны под охладителем для хаба. Это довольно солидный, практически монолитный брусок металла, также имеются декоративные элементы. С обязанностями он справился без замечаний.
Расположение пары слотов M.2 достаточно удачное — над верхним PCI-E и в нижней части платы.
Десять выходов SATA набраны продольными гнёздами. Пара, работающая от стороннего контроллера, имеет отличительное обозначение на поверхности изделия.
Для кабелей USB заготовлено по паре колодок поперечного типа — для второго и третьего поколений.
POST-индикатор пригодится в процессе наладки работы собранной системы.
Пара блестящих слотов PCI-E способна поделить поровну 16 линий от ЦП, остальные работают от AMD X370.
Звук базируется на Realtek ALC1220, ему помогает один операционный усилитель. Также есть небольшое число особых конденсаторов. Экранирующих конструкций в этот раз не использовали.
Пара радиаторов силовых элементов между собой соединена теплотрубкой, но такой приём скорее формальный, ведь она расположена практически у самой верхней части, а значит малая часть тепла будет передаваться от одного соседа к другому. Высота конструкции невелика, вряд ли появятся проблемы совместимости с охладителями под ЦП.
ШИМ-контроллер такой, как и в составе чуть младшей модели, это восьмиканальный International Rectifier IR35201. Ему помогают восемь удвоителей IR3598. Шесть (двенадцать) каналов участвуют в формировании напряжения для ЦП, а ещё два (четыре) нужны для получения NB (SOC) Voltage. Все шестнадцать сборок — это изделия Texas Instruments с индексом CSD87350Q5D. Запас мощности такого стабилизатора невозможно переоценить. Пожалуй, сдерживающим фактором (в случае экстремального разгона) будет выступать единственное восьмиконтактное гнездо питания ЦП.
Роль проводника тепла, как обычно, выполняет прокладка. Тут у неё с площадью поверхностей проблем нет.
Набор гнёзд задней панели сокращён при сравнении с младшей моделью, а всё из-за отсутствия видеовыходов. Беспроводной адаптер предустановлен. Появилась кнопка, позволяющая провести сброс настроек CMOS. В целом, имеющийся комплект неплох, однако от старших продуктов ожидаешь обычно чего-то большего.

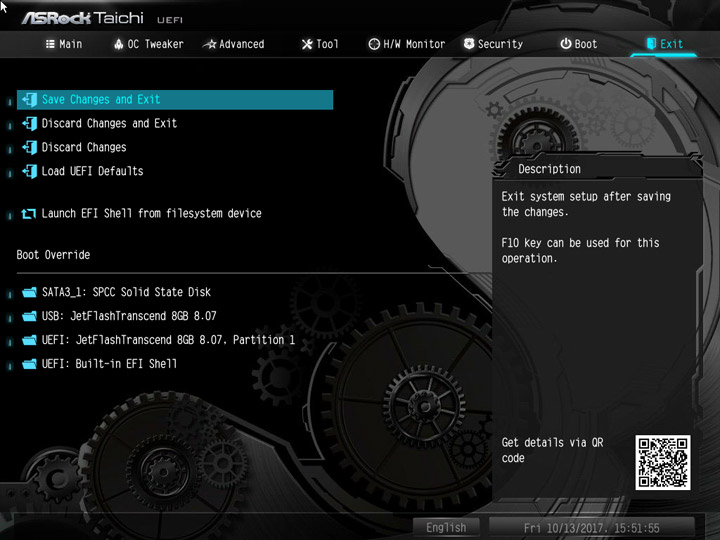

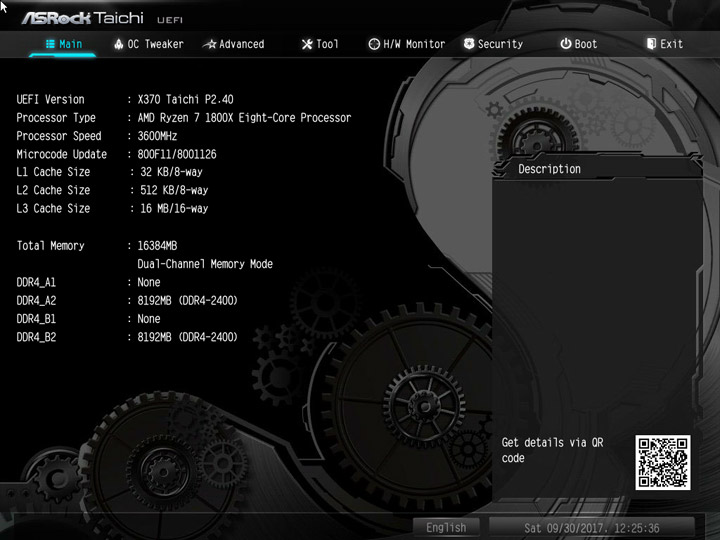

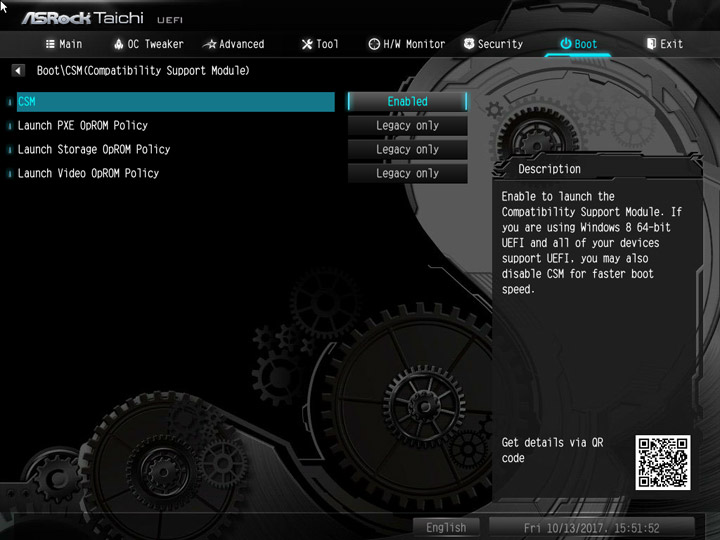

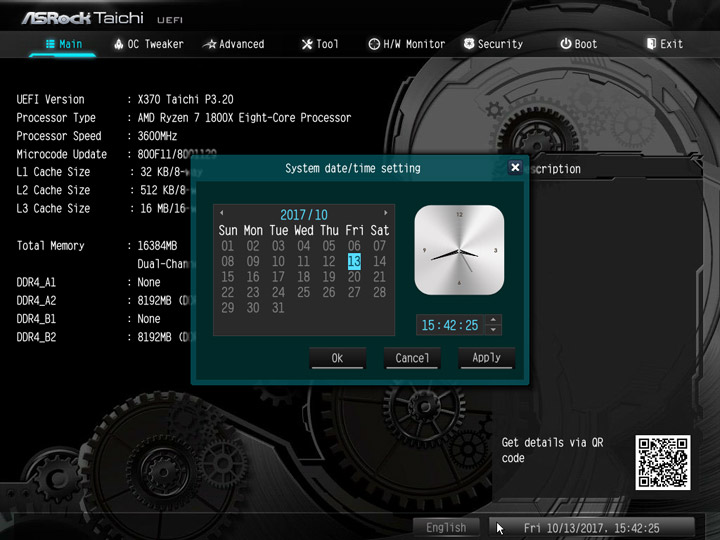

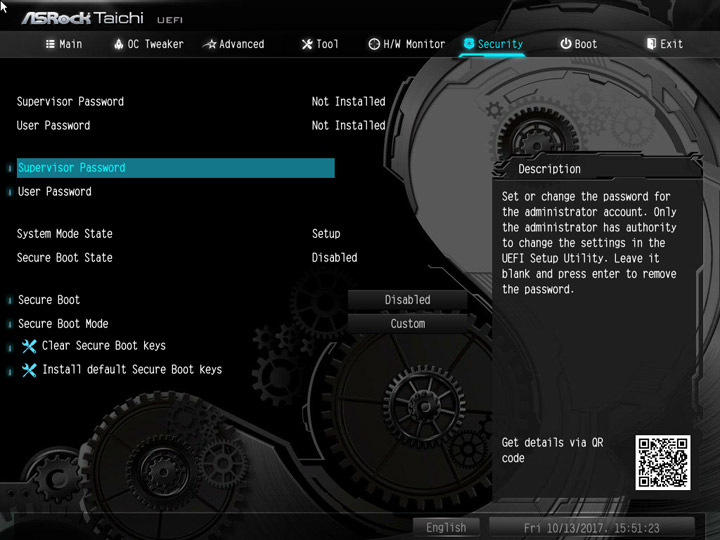

Возможности UEFI

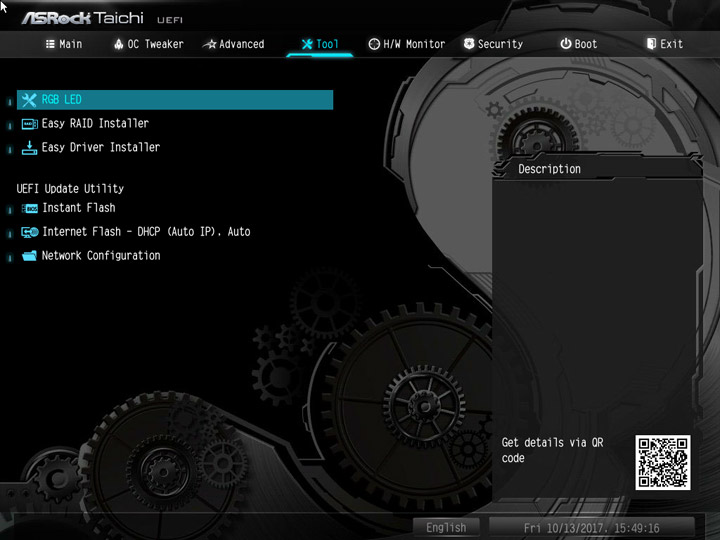

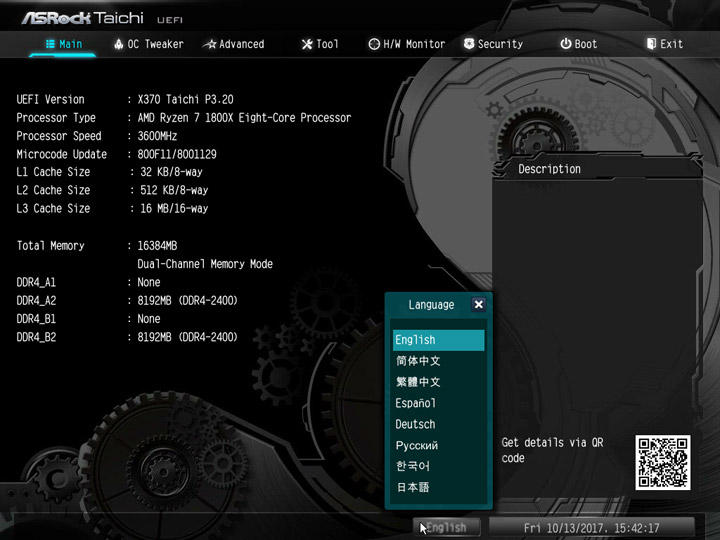

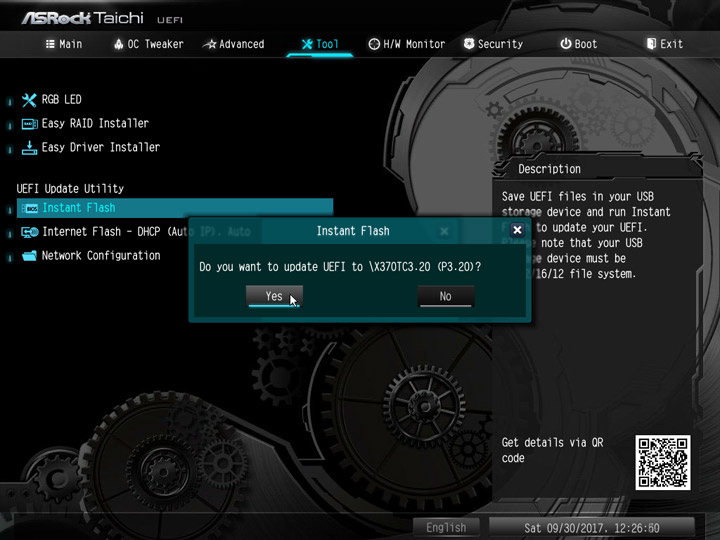

Для обновления микрокода в среду UEFI интегрирован механизм Instant Flash, допускается возврат на прежние версии.

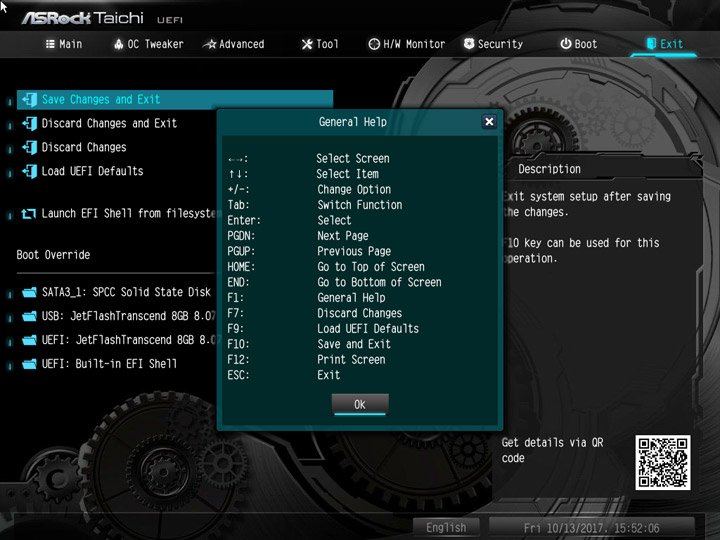

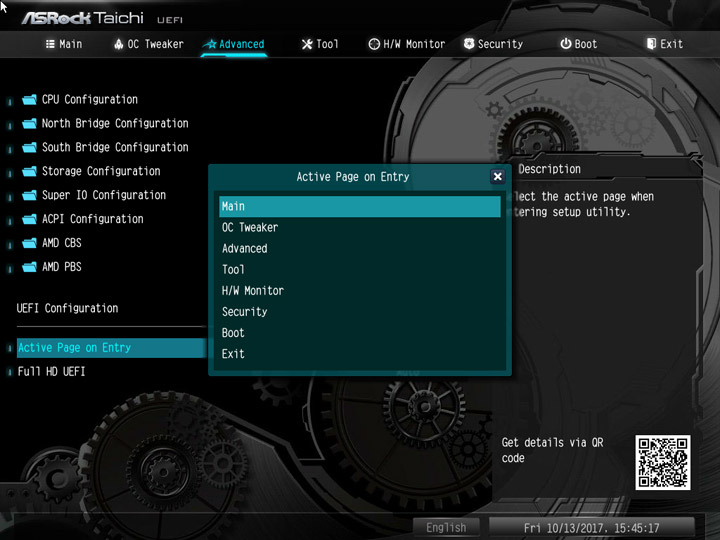

Режим работы с настройками всего один, общий. Нет упрощённых или особых, расширенных форм отображения.

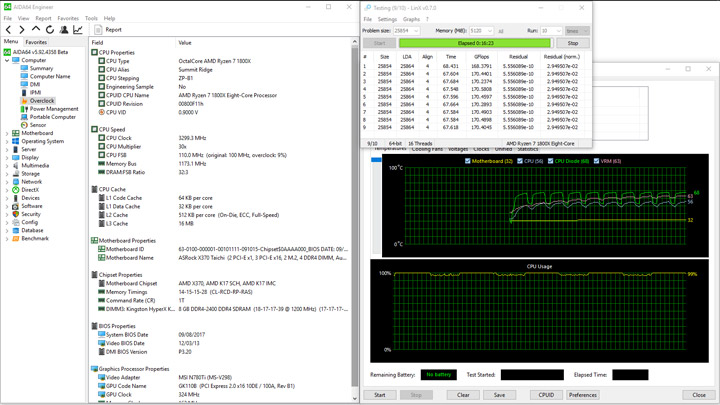

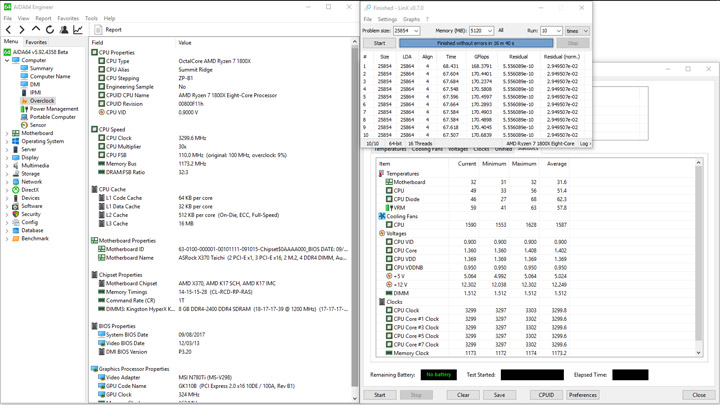

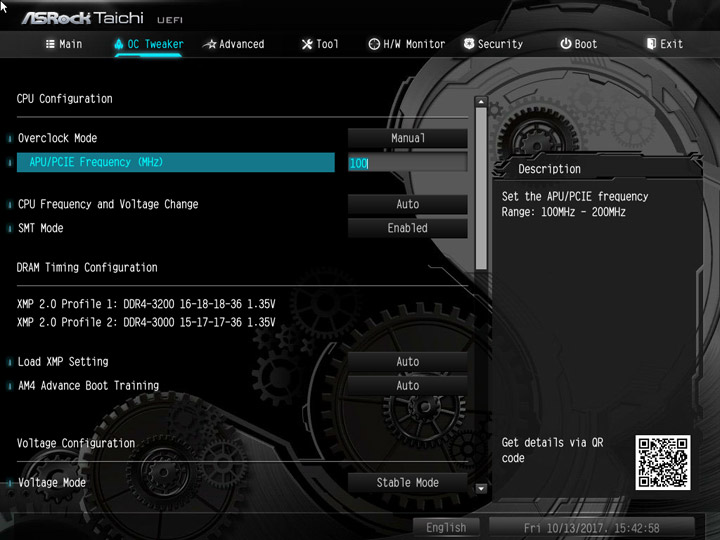

X370 Taichi примечательна наличием внешнего генератора опорной частоты. Общая структура страницы OC Tweaker идентична другим моделям производителя.

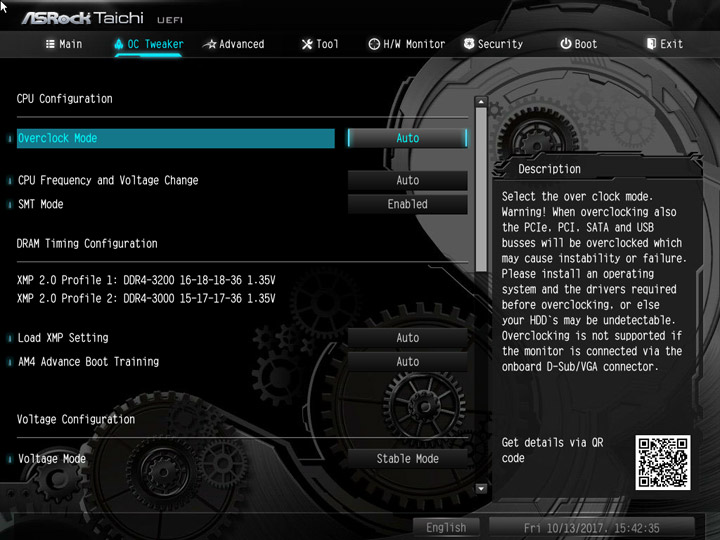

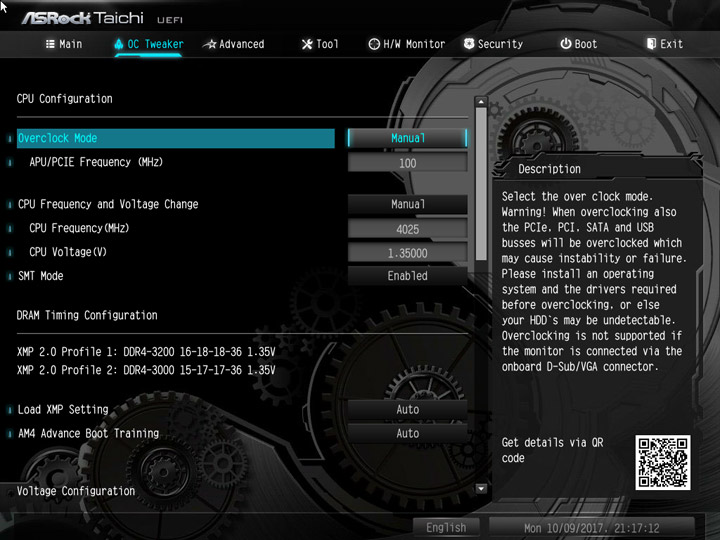

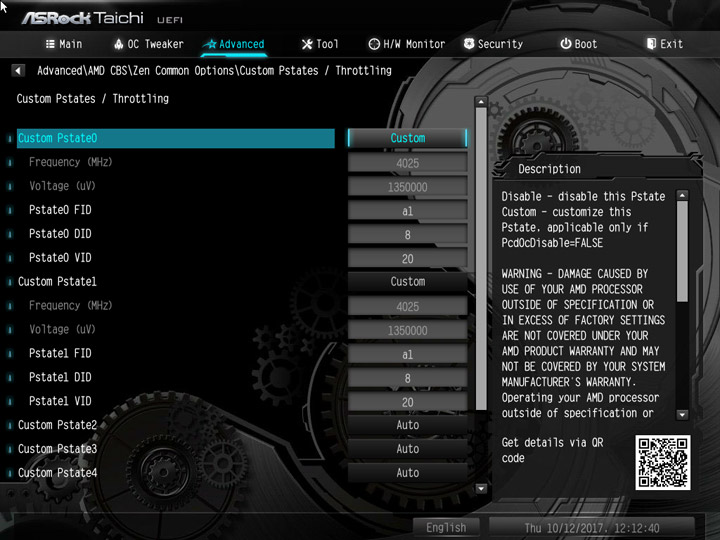

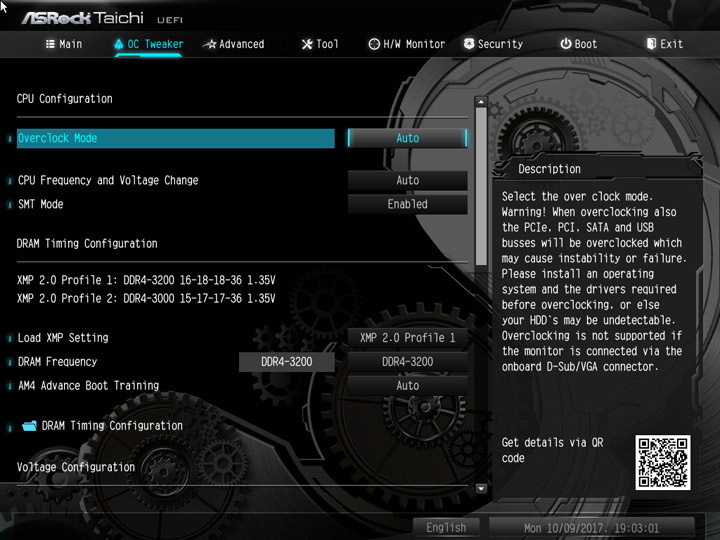

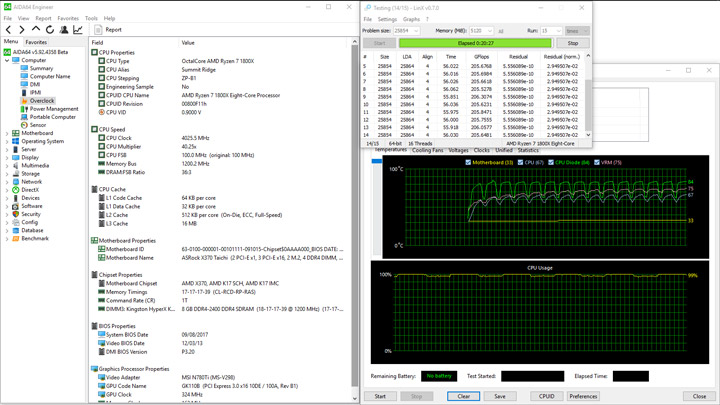

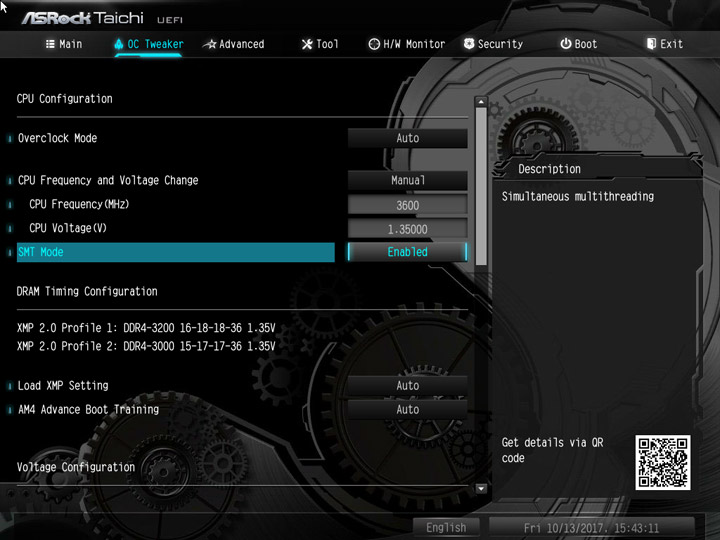

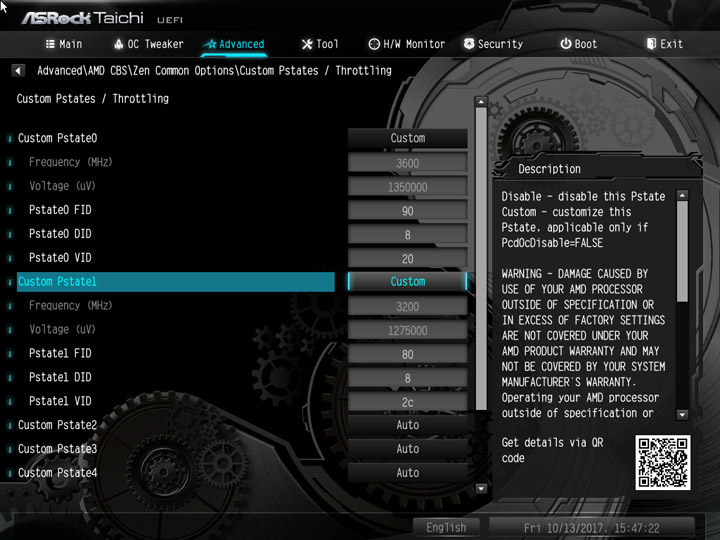

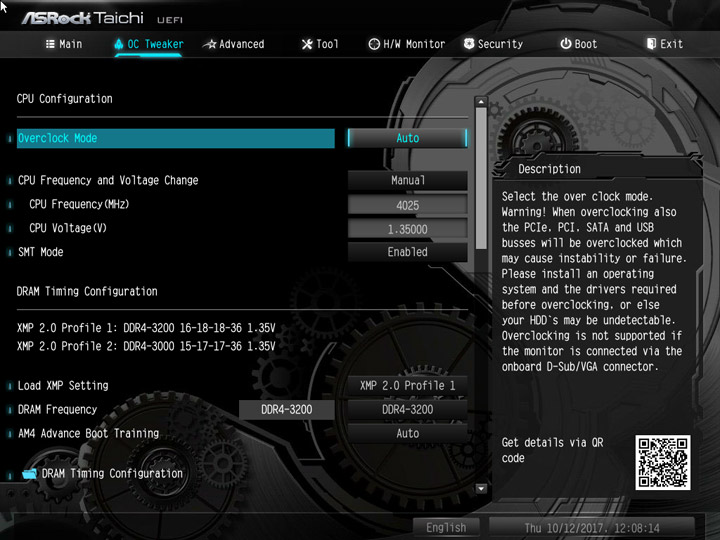

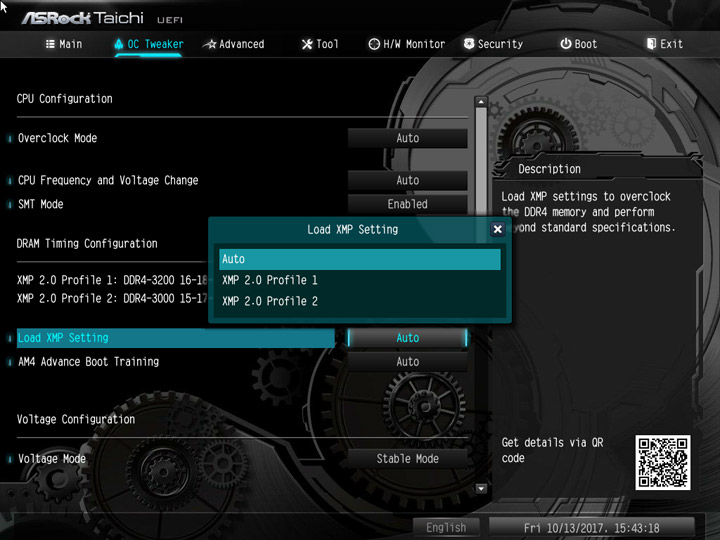

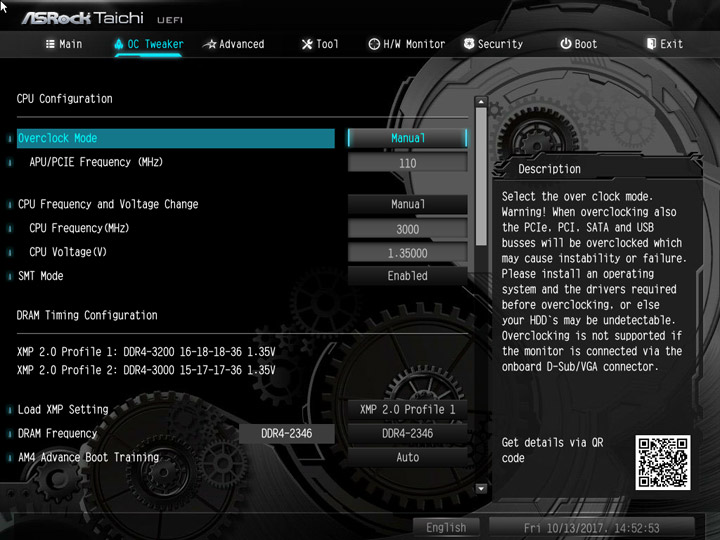

Разгон процессор происходит путём перевода режима настройки в ручной, а для памяти придётся активировать XMP для получения доступа к настройкам, либо же искать их в разных вложениях раздела Advanced.

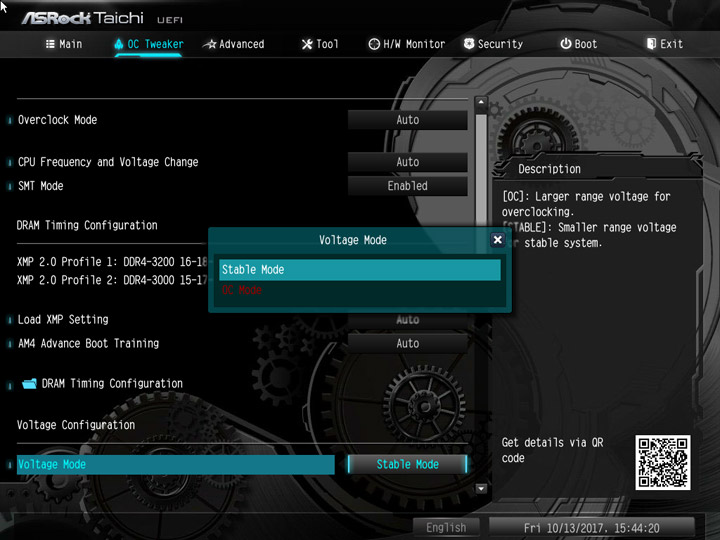

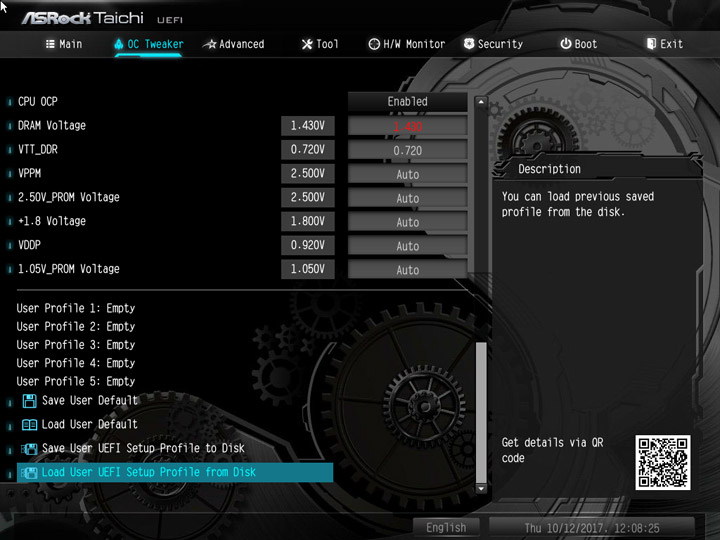

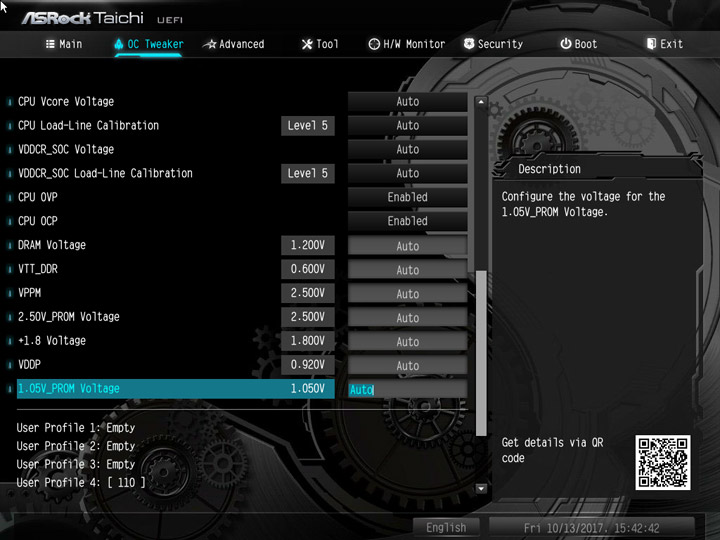

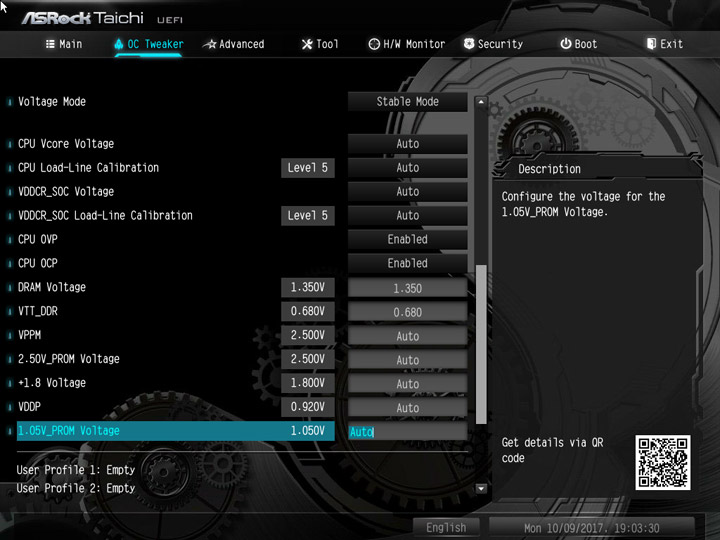

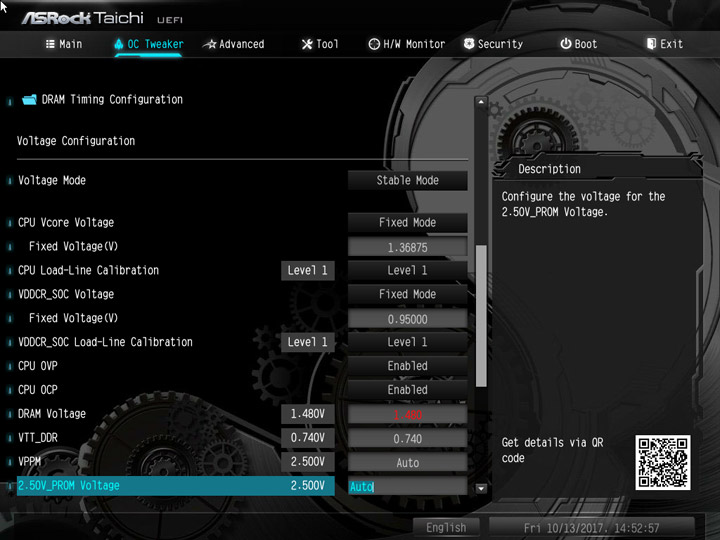

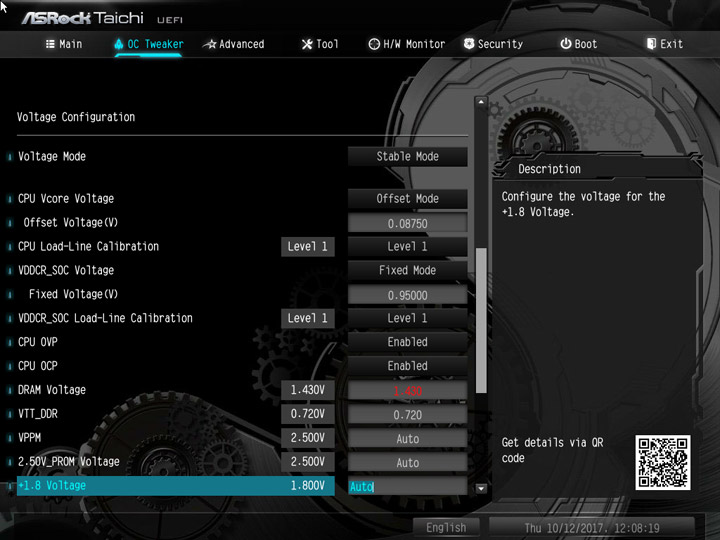

Граничные пределы устанавливаемых напряжений можно увеличить при помощи пункта меню Voltage Mode.

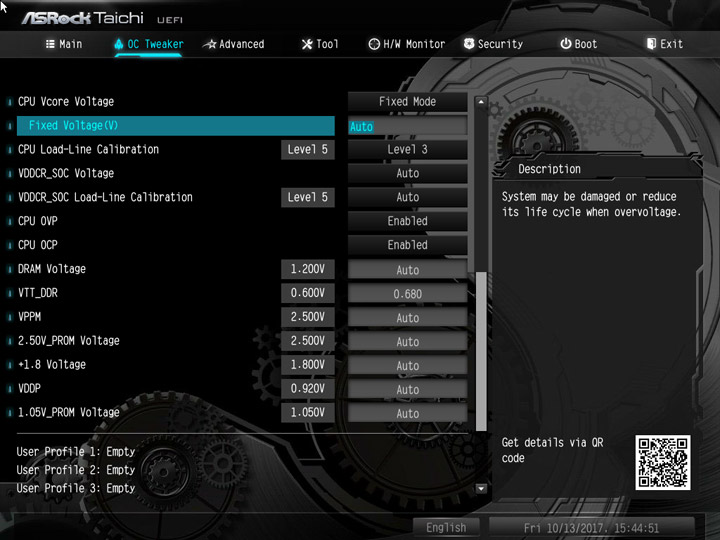

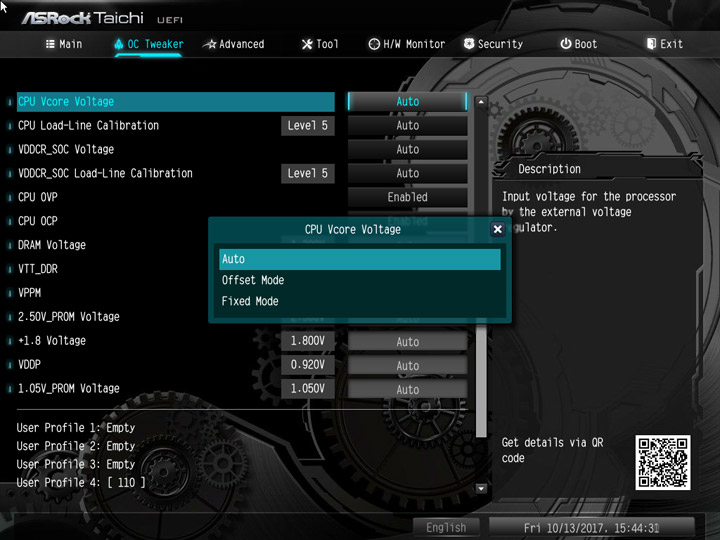

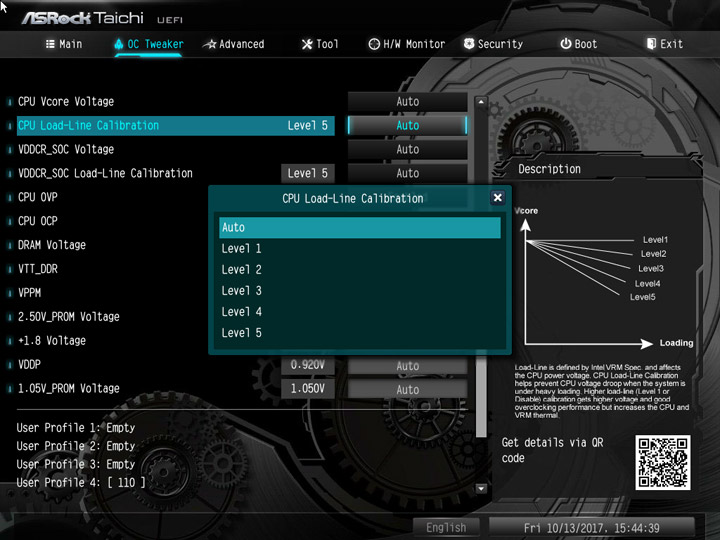

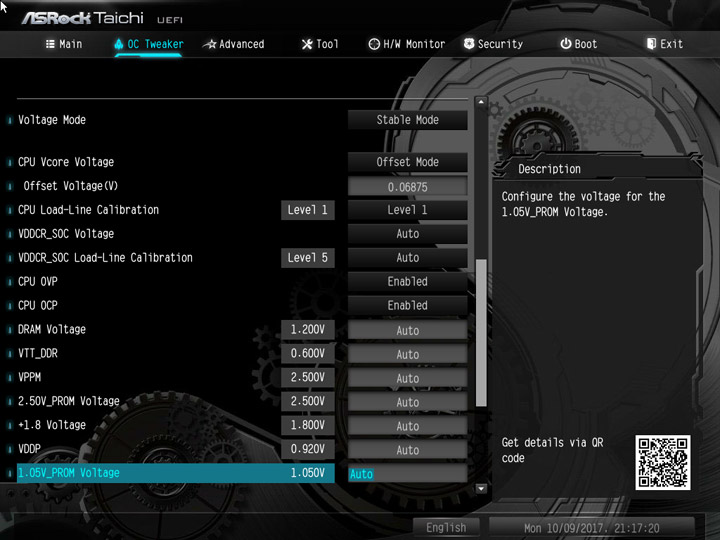

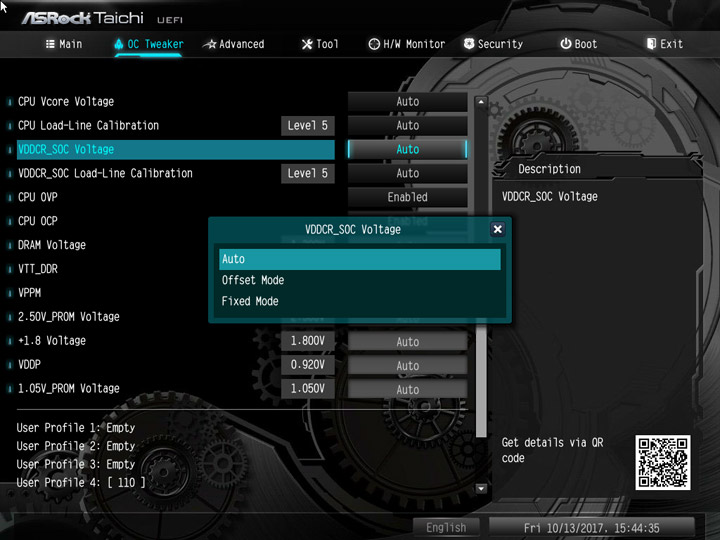

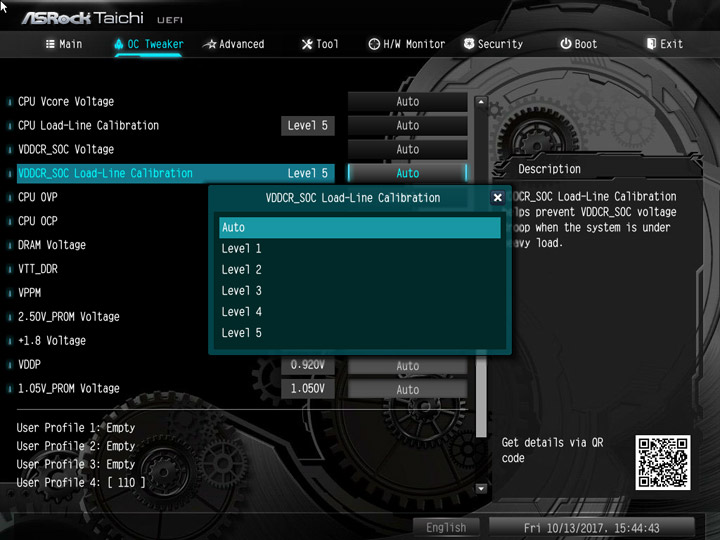

Напряжение ЦП и Uncore можно задавать вручную или указывать прирост относительно штатных параметров.

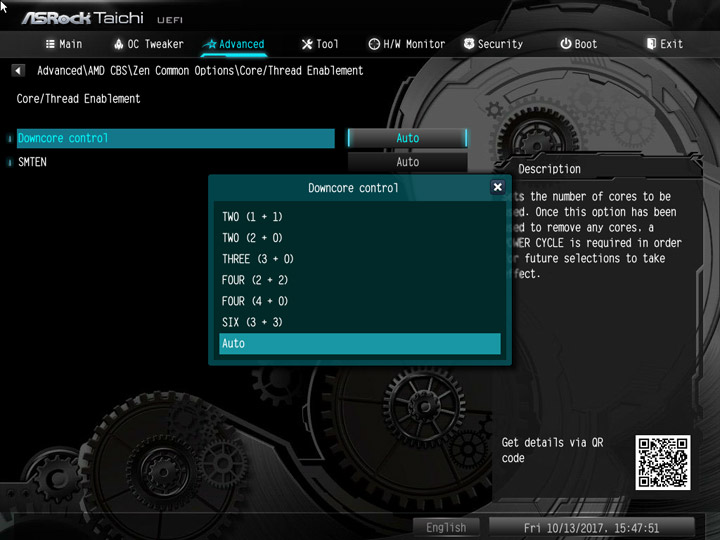

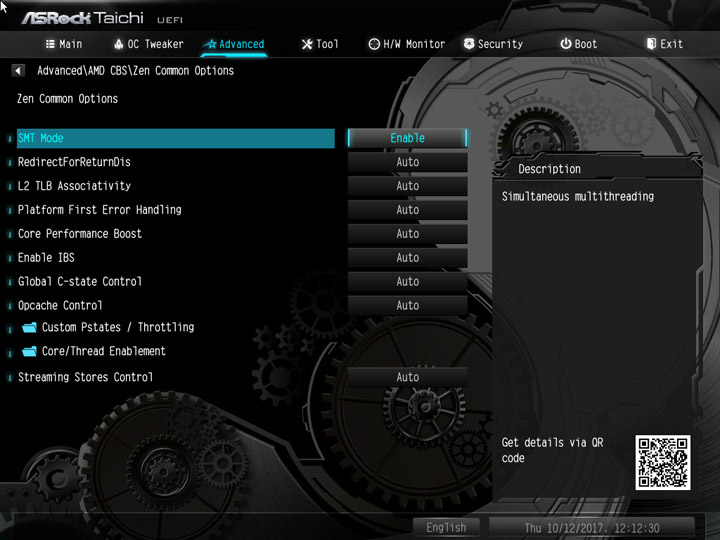

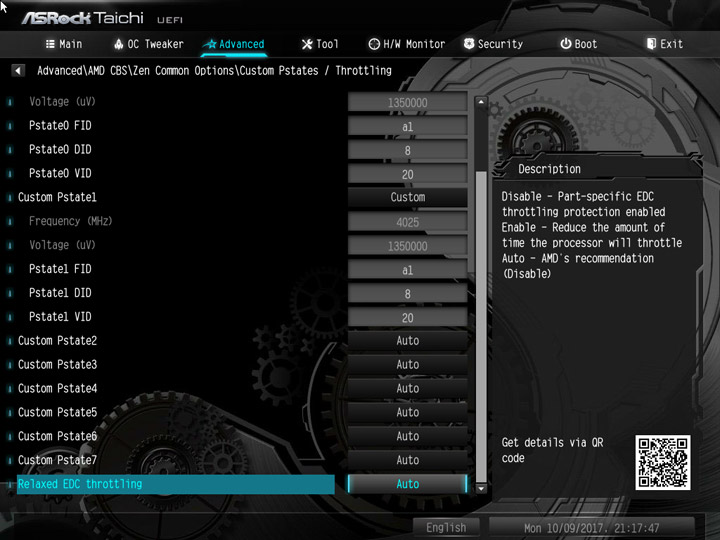

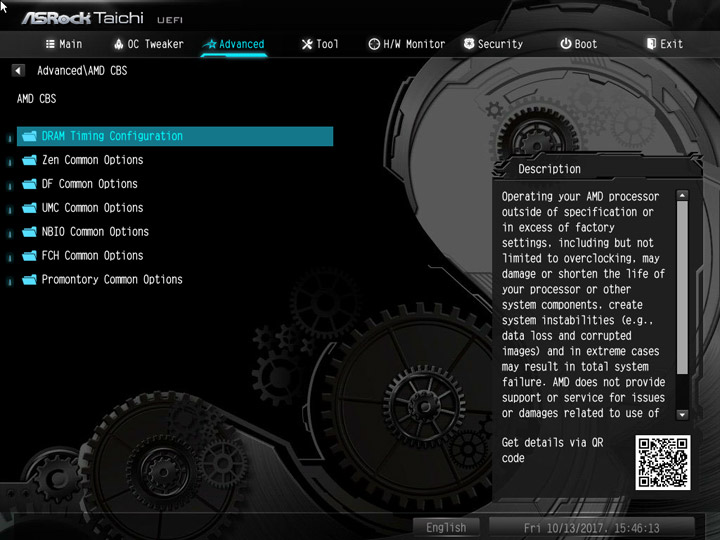

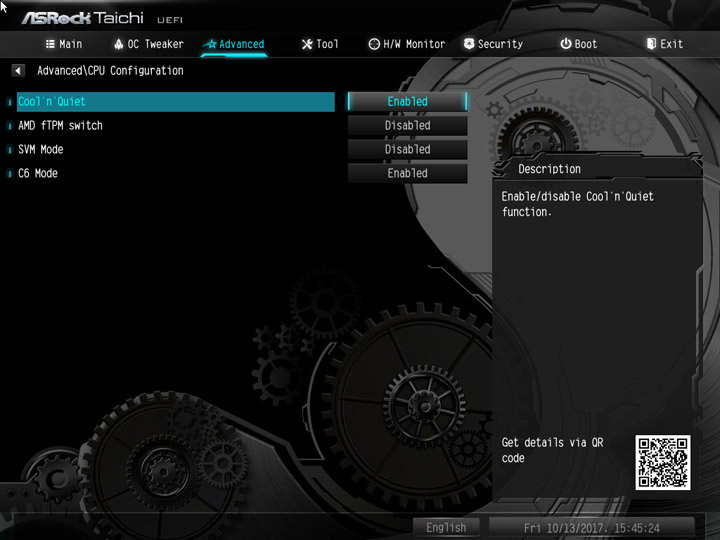

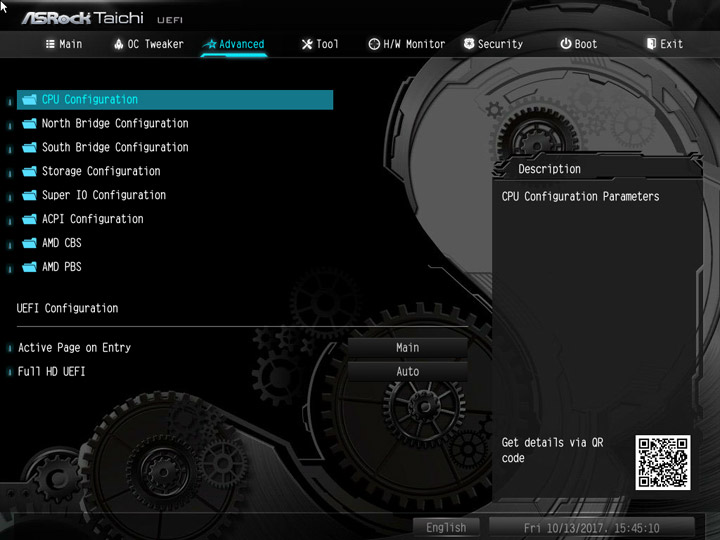

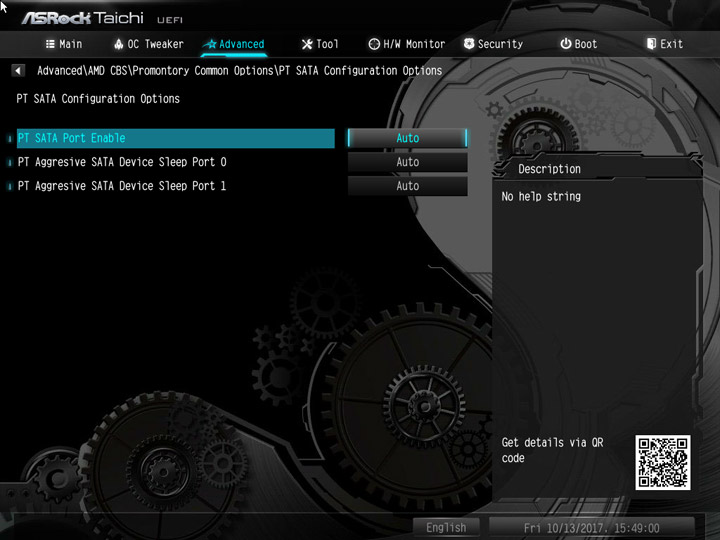

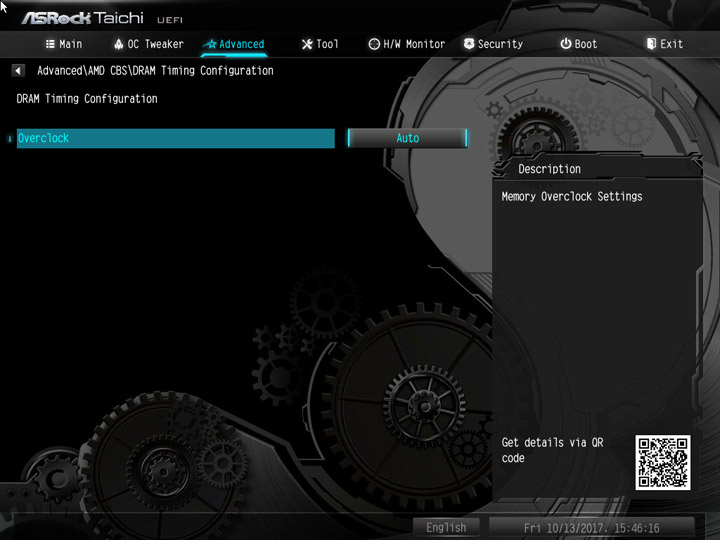

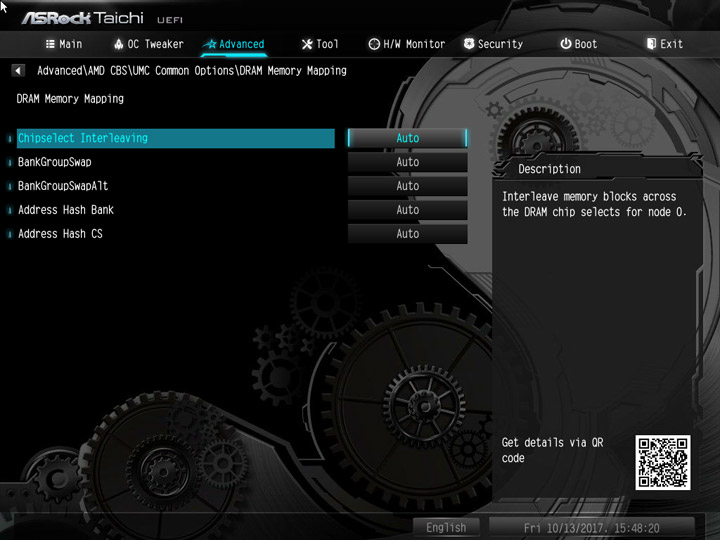

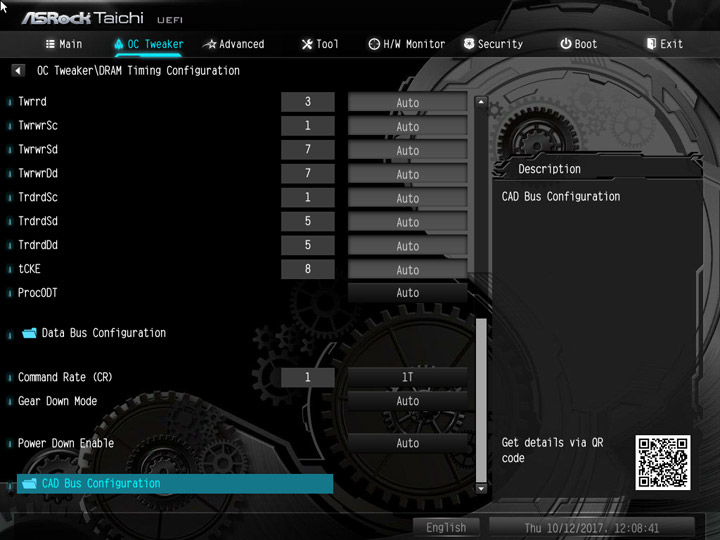

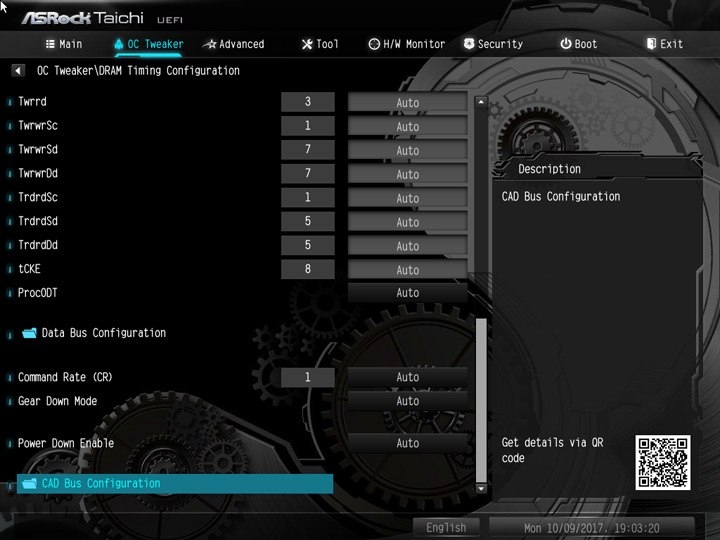

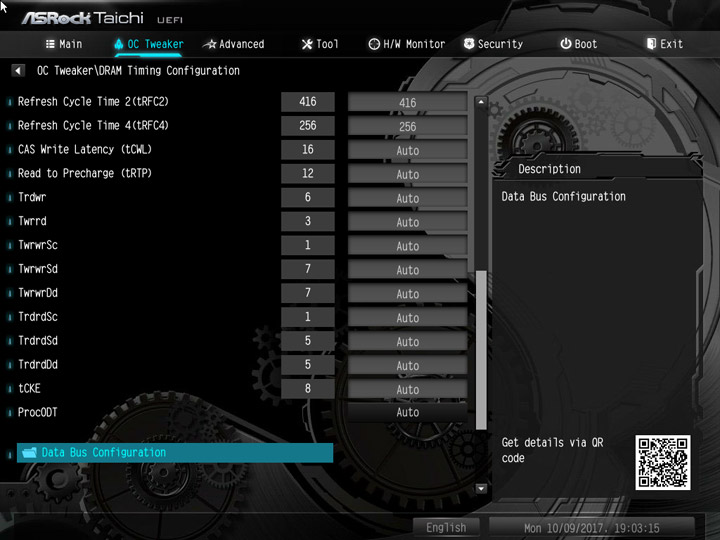

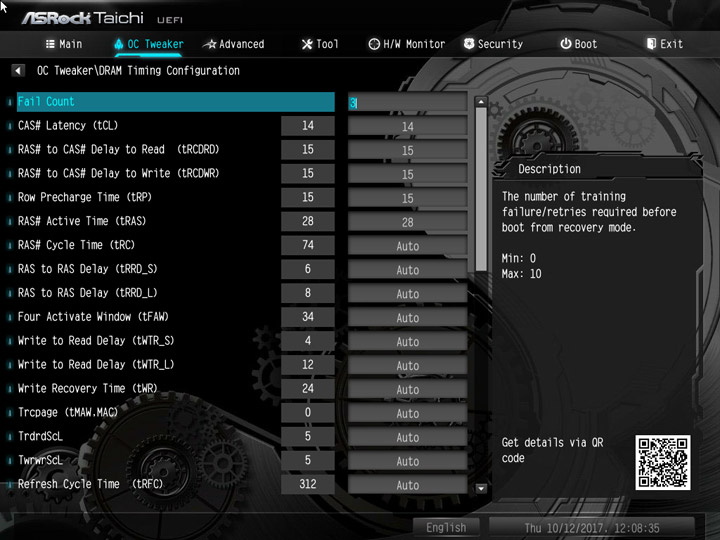

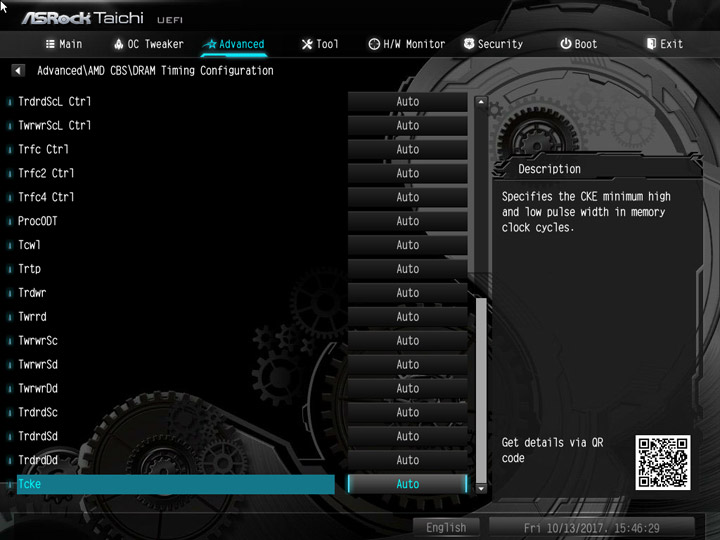

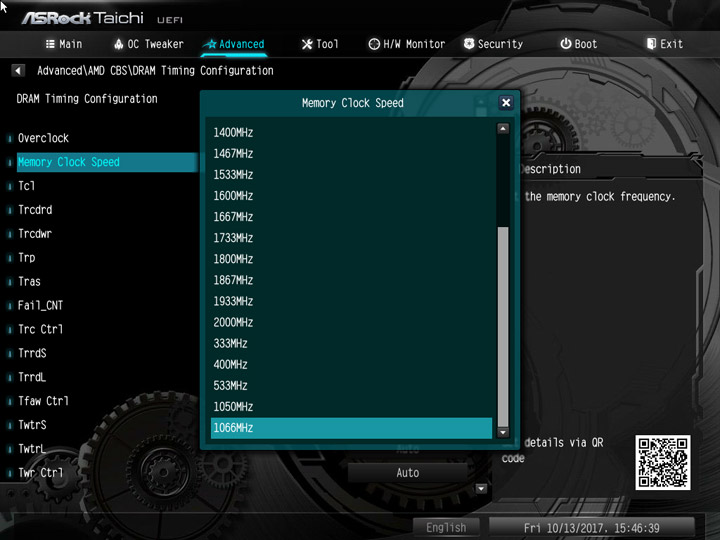

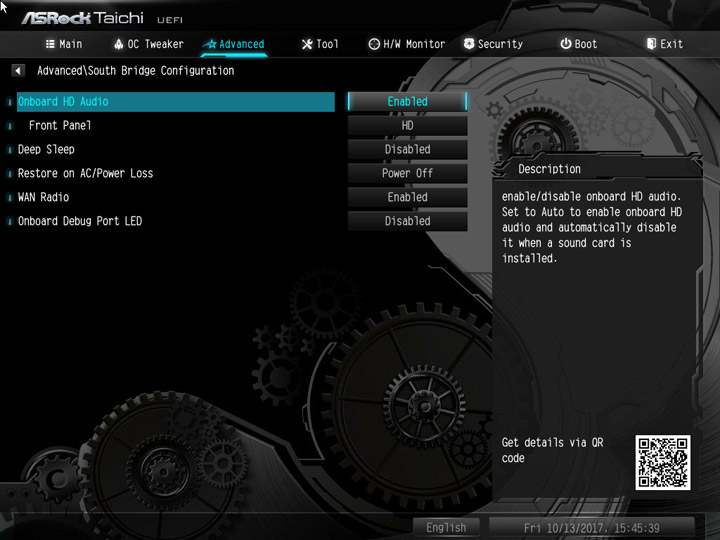

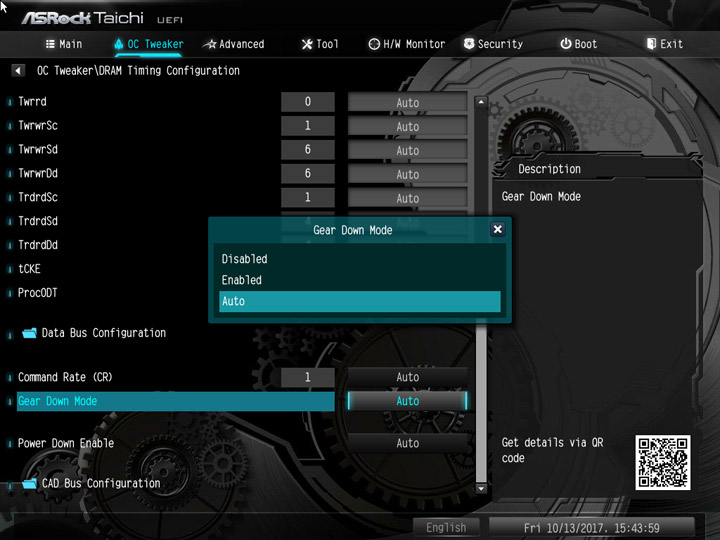

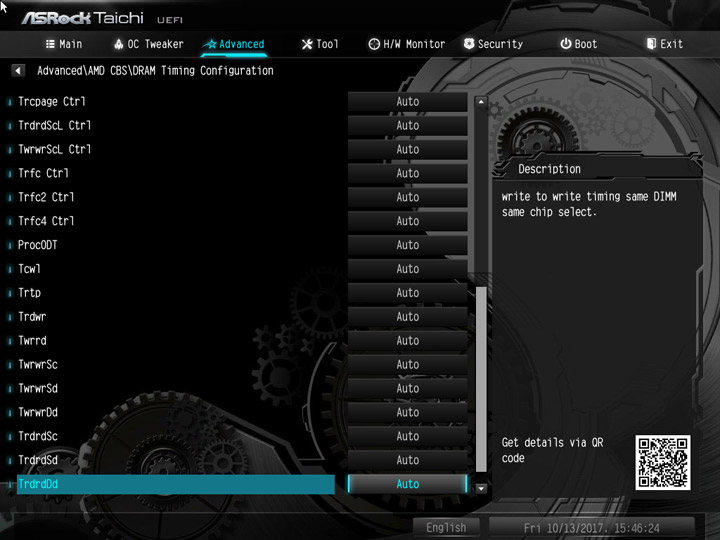

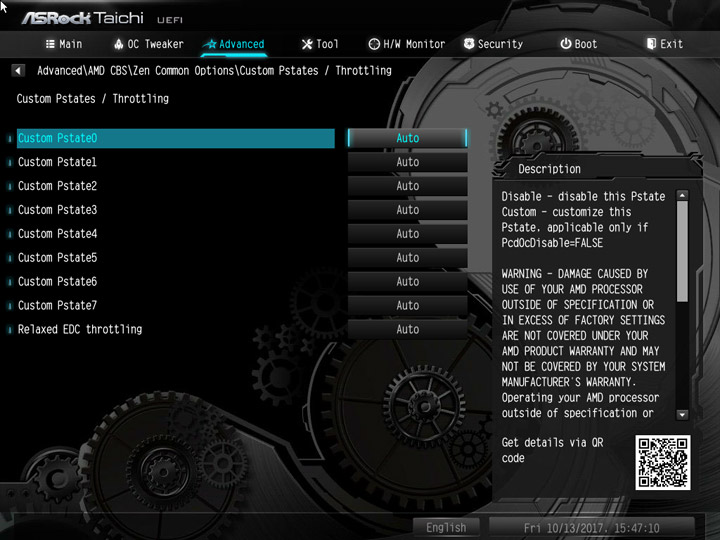

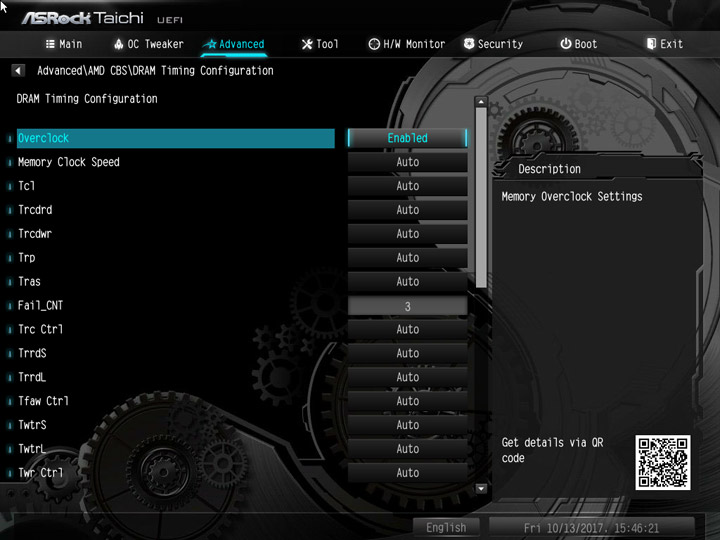

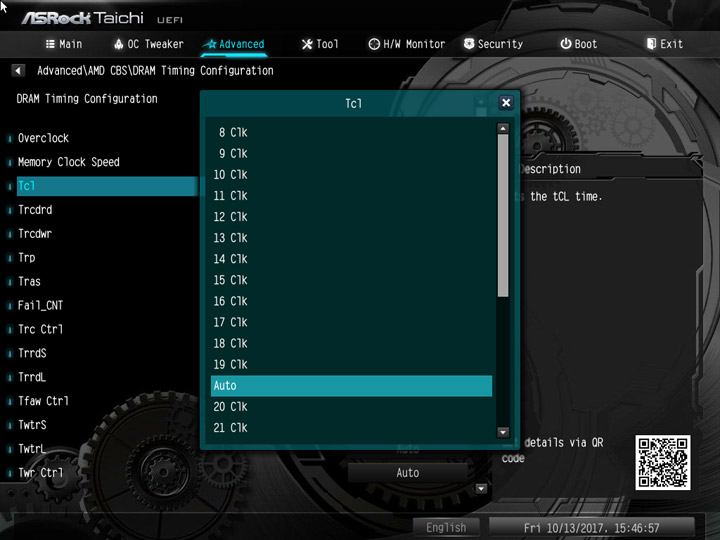

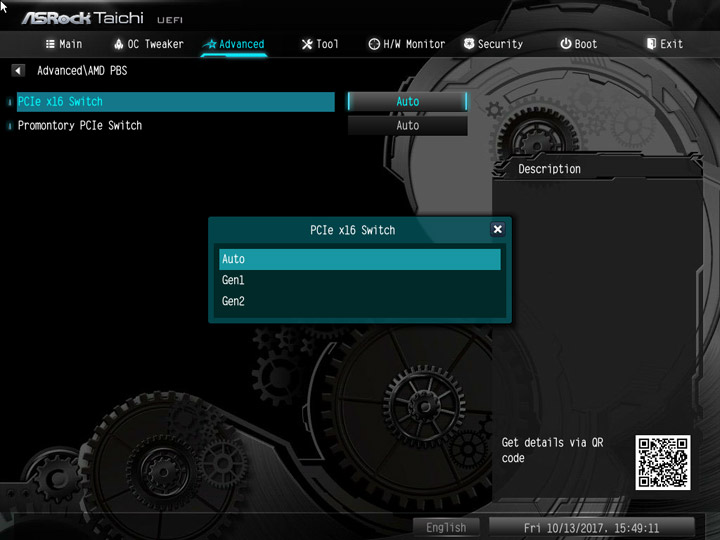

Страница с дополнительными настройками интересна, в первую очередь, наличием раздела AMD CBS, где сосредоточены всевозможные тонкие настройки, среди которых можно отыскать Pstates.
Наиболее важные настройки системы собраны в таблице.
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| APU/PCIE Frequency (МГц) | 100–200 | 1 |
| CPU Frequency (МГц) | 2200–6300 | 25 |
| CPU Vcore Fixed Voltage (В) | 0,9–1,6 (2,5) | 0,00625 |
| CPU Vcore Offset Voltage (В) | –0,1…+0,3 | 0,00625 |
| CPU Load-Line Calibration | Auto/Level 1…5 | 1 |
| VDDCR_SOC Fixed Voltage (В) | 0,9–2,5 | 0,00625 |
| VDDCR_SOC Offset Voltage (мВ) | 0,00625…+0,3 | 0,00625 |
| VDDCR_SOC Load-Line Calibration | Auto/Level 1…5 | 1 |

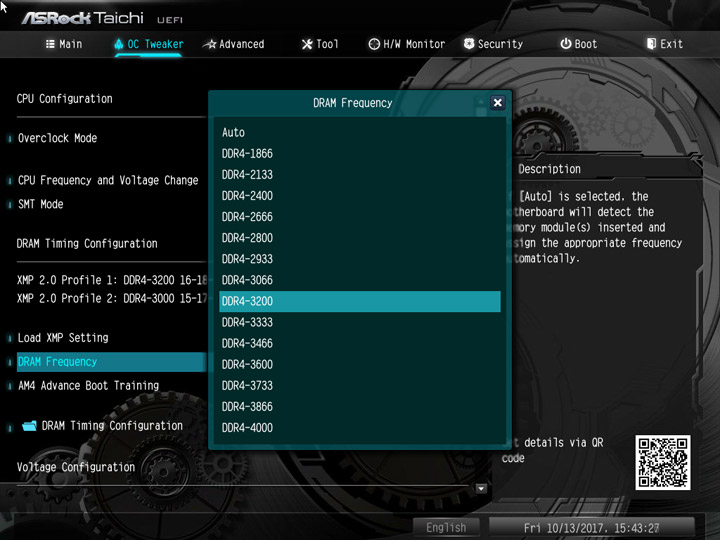

| DRAM Frequency (МГц) | 1866–4000, 2800–3866 | 266 |
| DRAM Voltage (B) | 1,1–1,8 (2,235) | 0,005 |
| +1.8 Voltage (В) | 1,7–3,0 | 0,05 |
| 1.05V_PROM Voltage (В) | 0,95–1,25 | 0,01 |

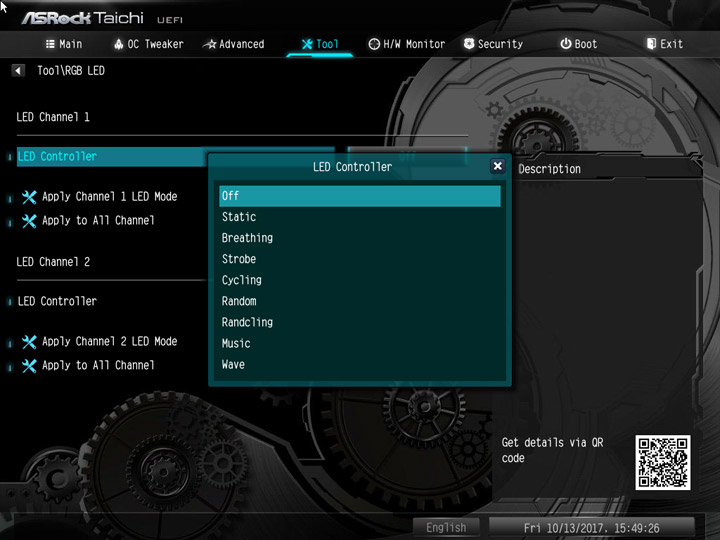

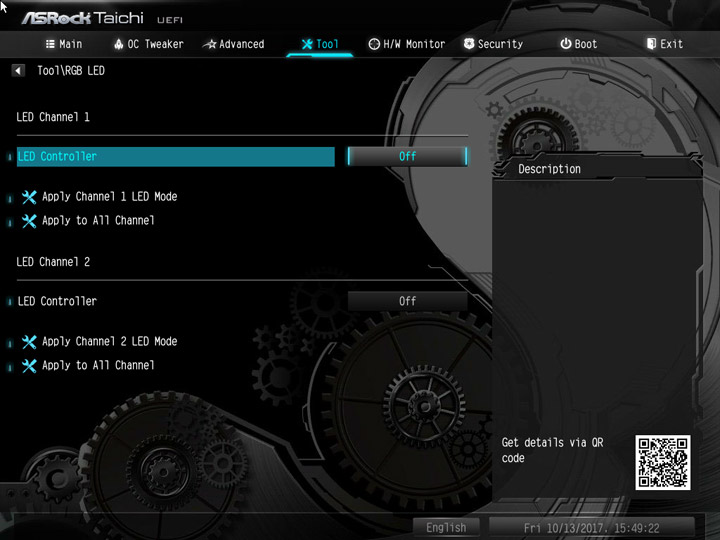

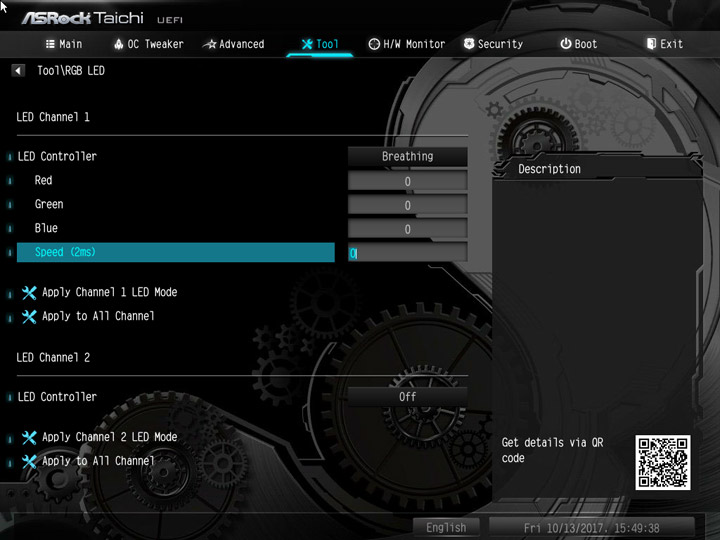

Настроить пару светодиодных лент можно прямо из UEFI, а для остальных узлов (кулера и PCH) придётся использовать утилиты в Windows.

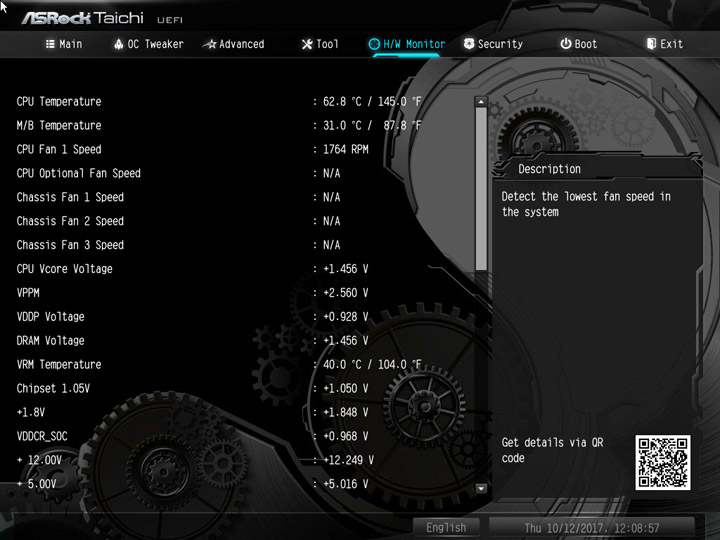

Дополнительными датчиками температуры плата не оснащена, но присутствие такого для узла VRM уже полезное свойство.

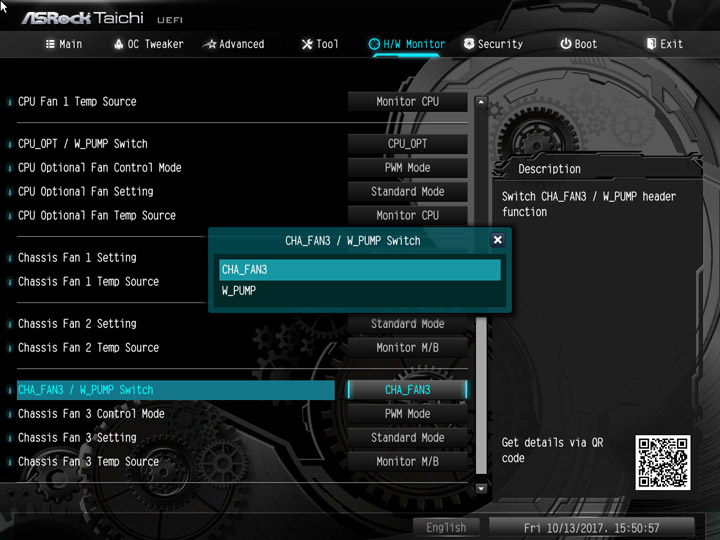

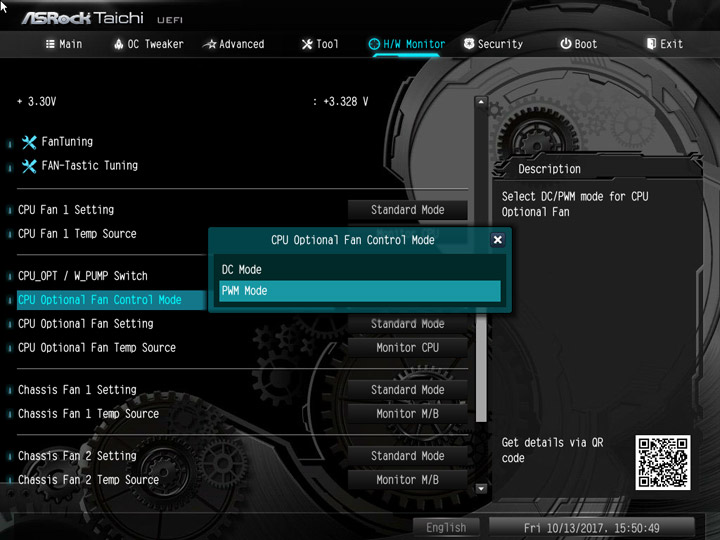

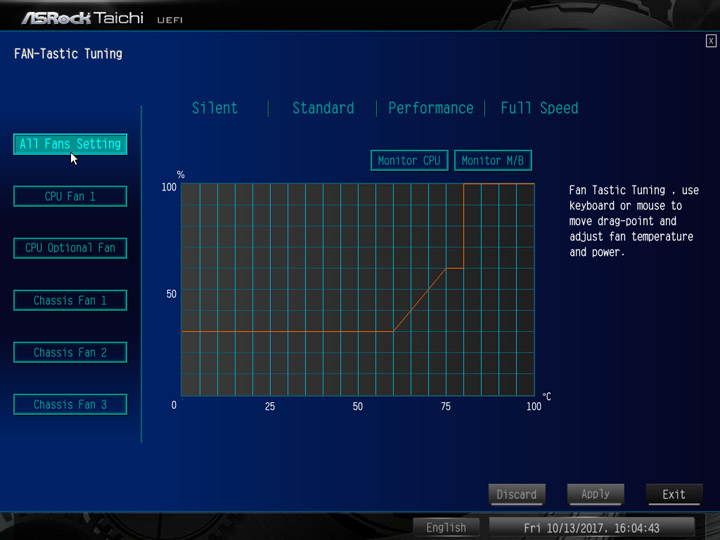

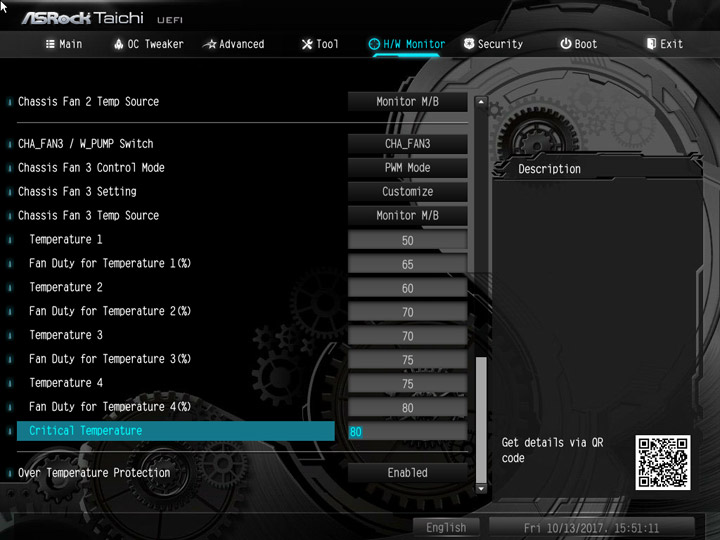

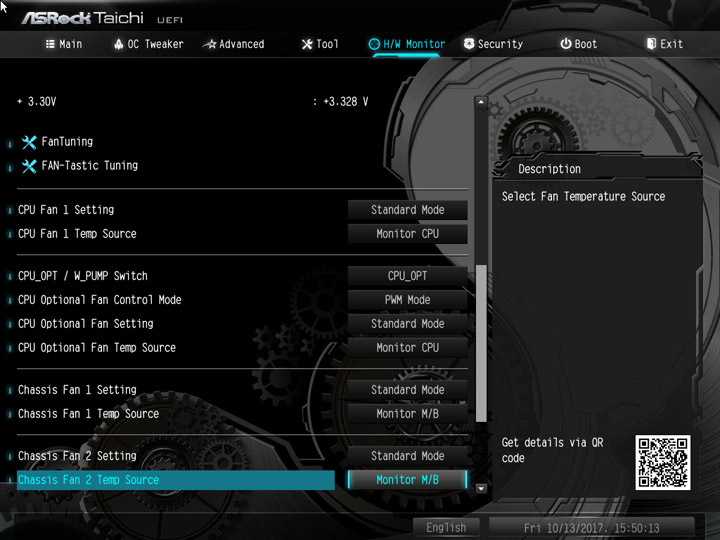

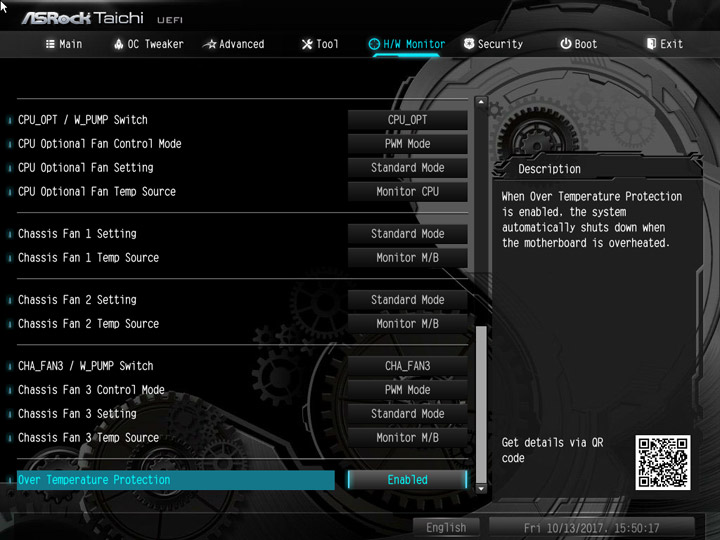

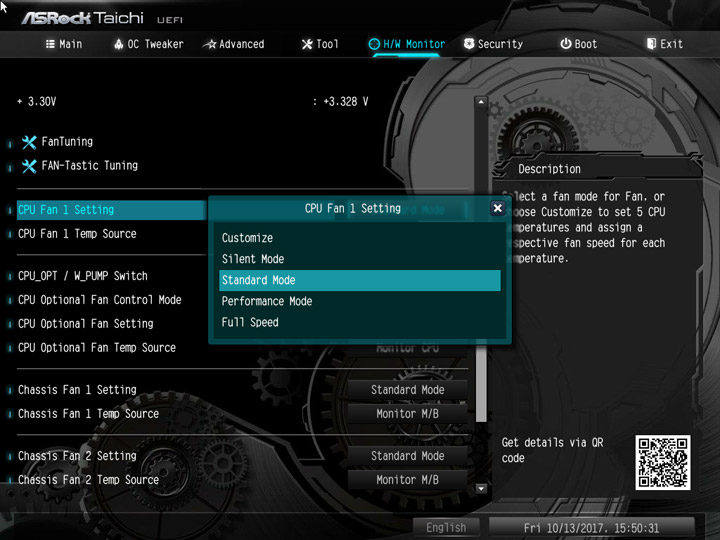

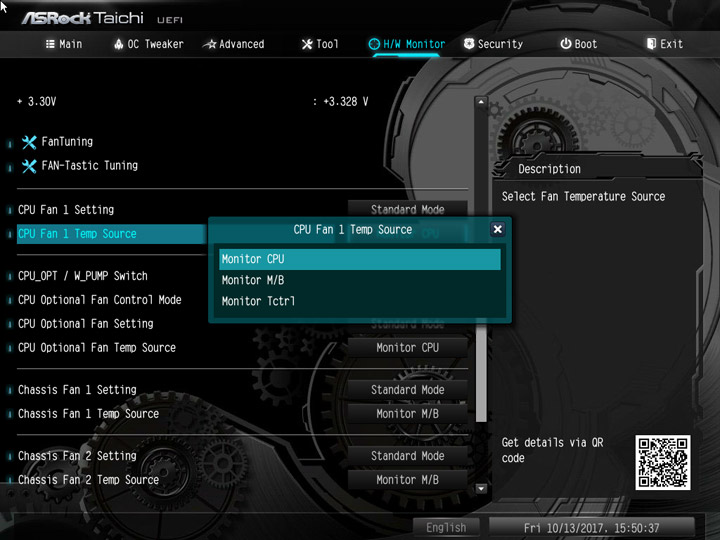

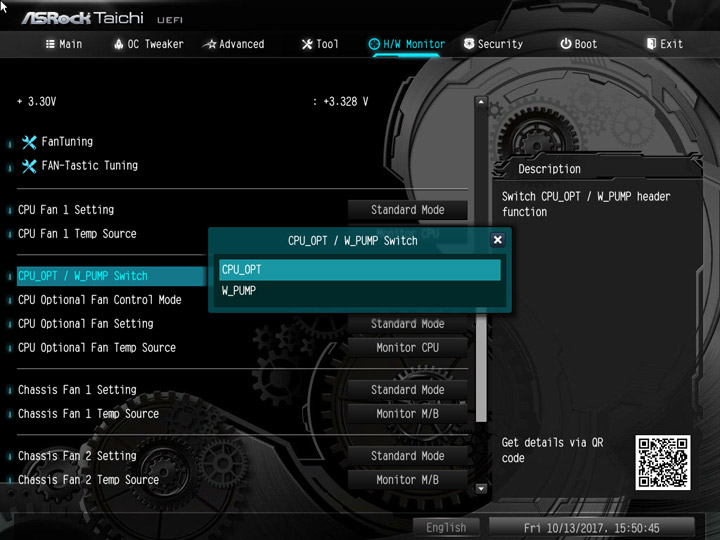

Есть механизмы для настройки работы пяти вентиляторов. На трёх гнёздах работает автоматическое определение типа подключенного оборудования, а у оставшихся двух (из пяти) определиться с видом можно вручную. В качестве опорной температуры под каждый из сценариев можно выбрать как нагрев процессора, так и самой платы.

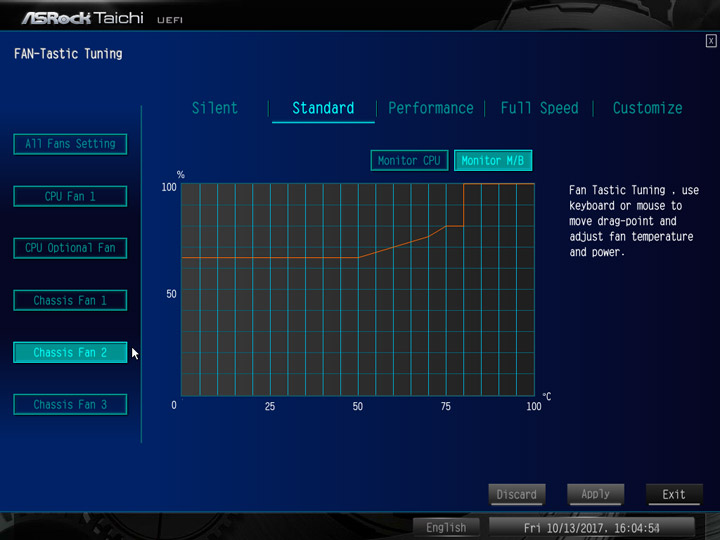

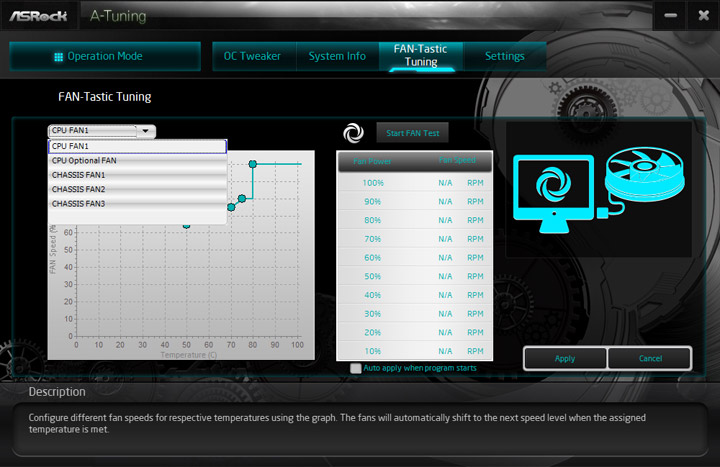

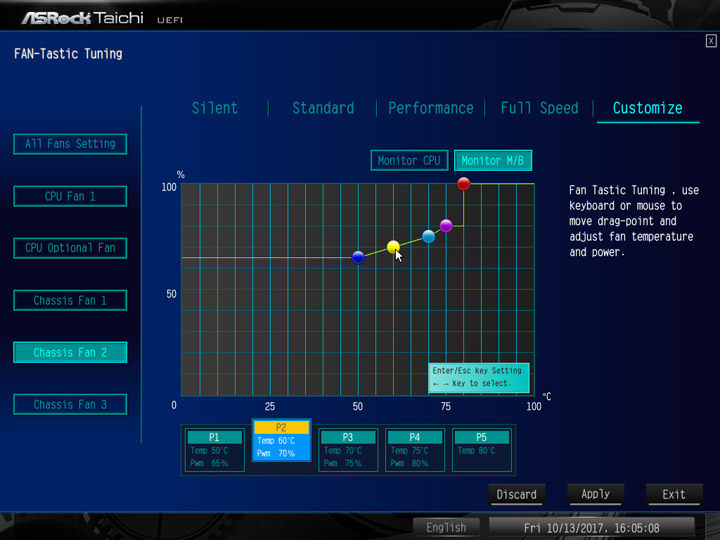

В интерактивном виде можно работать с такими же настройками — используя FAN-Tastic Tuning. FanTuning проведёт калибровку изделий и установит минимальный рабочий порог для каждого устройства отдельно.
Всё работает как задумано, подтверждением станут наши проведённые замеры, сведённые в общую таблицу.
| Вентилятор | Cryorig XF140, 4 pin, 1375 об/мин | Nanoxia FX12-2000, 3 pin, 1950 об/мин | ||
|---|---|---|---|---|
| Режим | 30% (об/мин) | 60% (об/мин) | 30% (об/мин) | 60% (об/мин) |
| CPU Fan 1 | 475* | 975 | 950 | 1525 |
| CPU_OPT | PWM — 850 | PWM — 1275 | DC — 875 | DC — 1425 |
| Chassis Fan 1 | 450 | 1000 | 950 | 1525 |
| Chassis Fan 2 | 475 | 1025 | 950 | 1500 |
| CHA_FAN3 | PWM — 850 | PWM — 1250 | DC — 875 | DC — 1425 |
*— с округлением до 25 об/мин

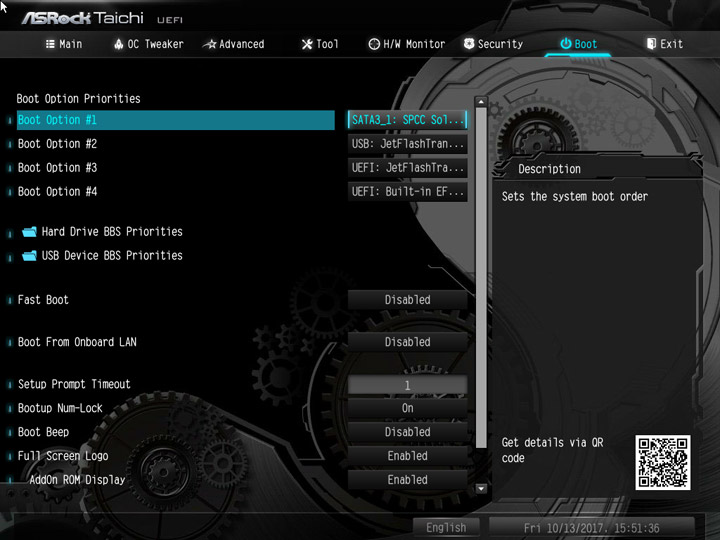

Включение системы и проведение процедуры инициализации оборудования достаточно затяжные, при изменении штатных настроек возможны многократные запуски (двойные, тройные и даже больше, вплоть до бесконечного цикла). Что-либо пытаться с этим сделать можно при содействии страницы Boot.
Комплектное ПО
Набор комплектных утилит не блещет изобилием. Напрочь исключены все продукты, имеющие отношение к периферии, даже для облагораживания звучания здесь ничего не предусмотрено.
| Программное обеспечение | |
|---|---|
| Фирменное | APP Shop (AppCharger, ASRock RGB LED, A-Tuning, Restart to UEFI) |
| Сетевое | XFast LAN |

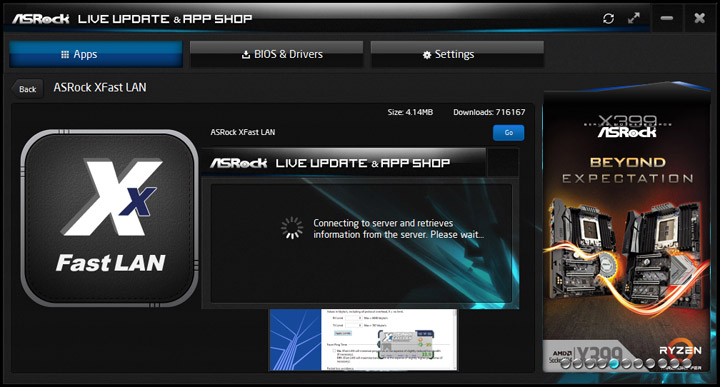

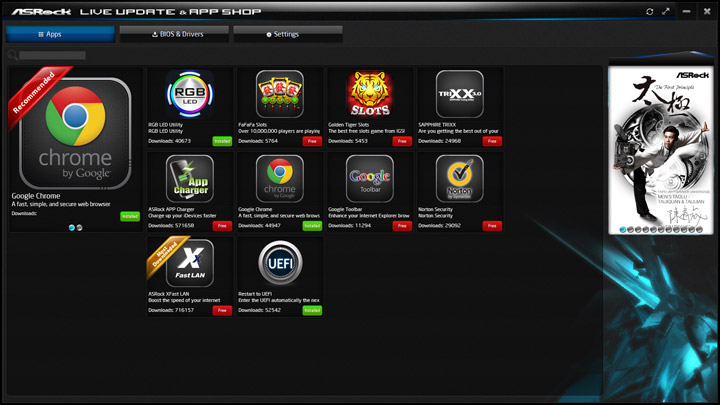

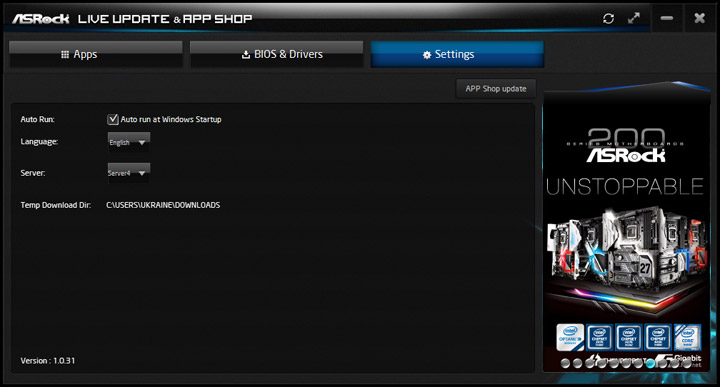

Практически все программы можно найти и загрузить с применением фирменной среды APP Shop.

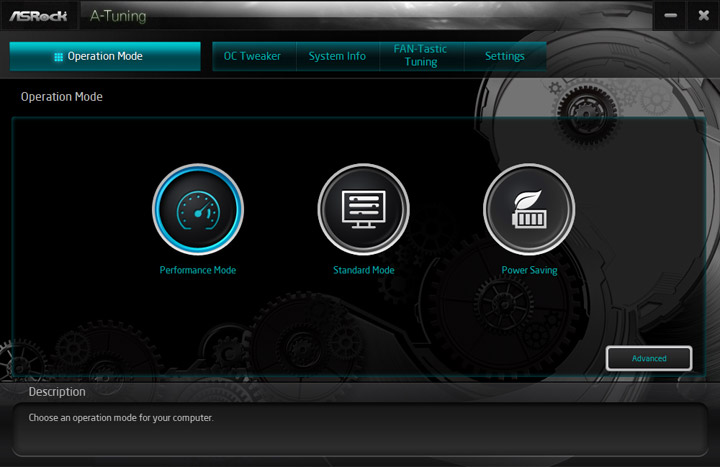

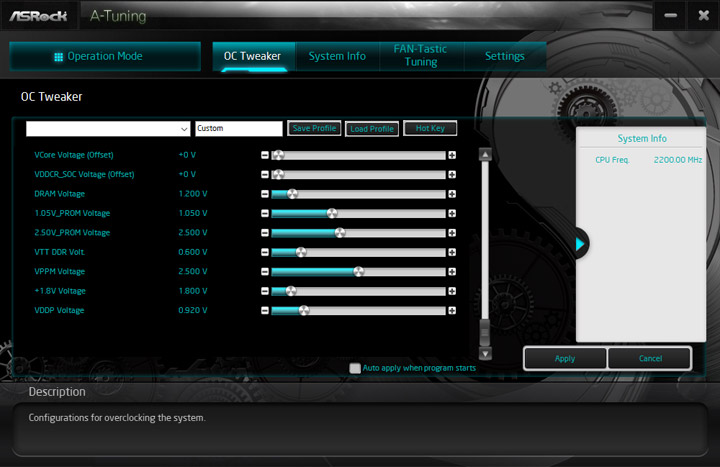

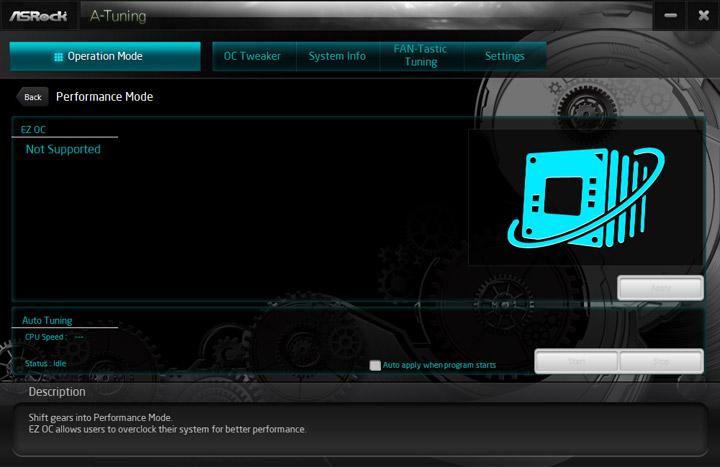

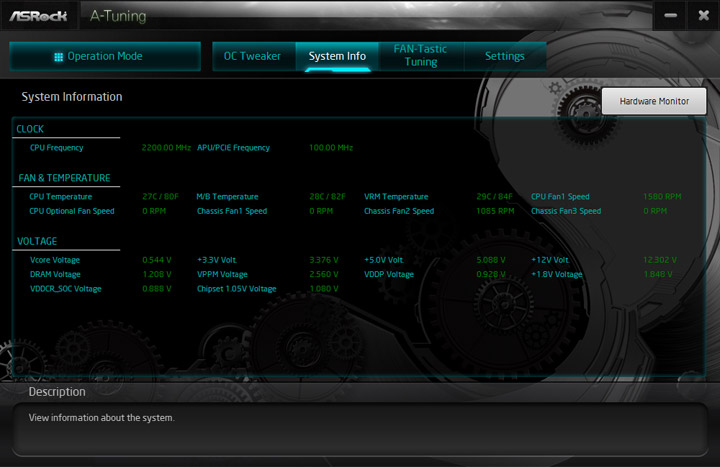

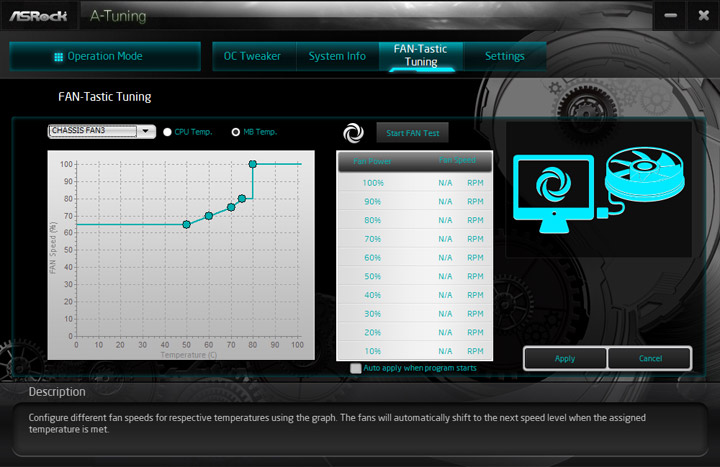

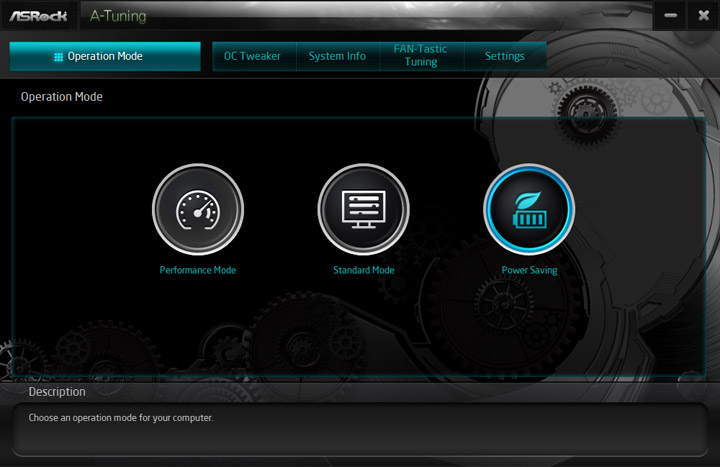

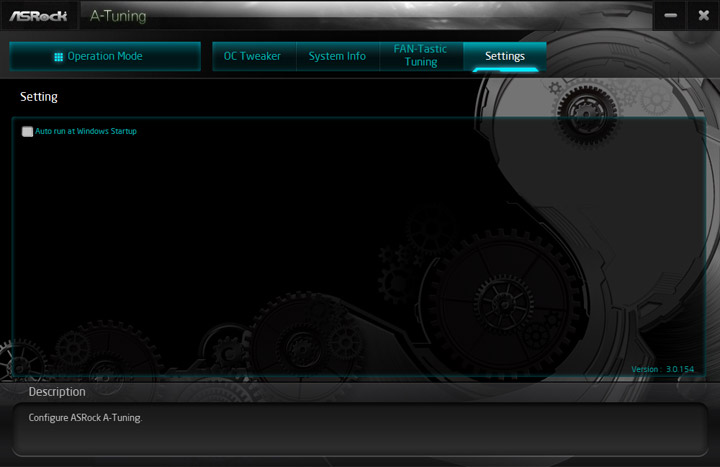

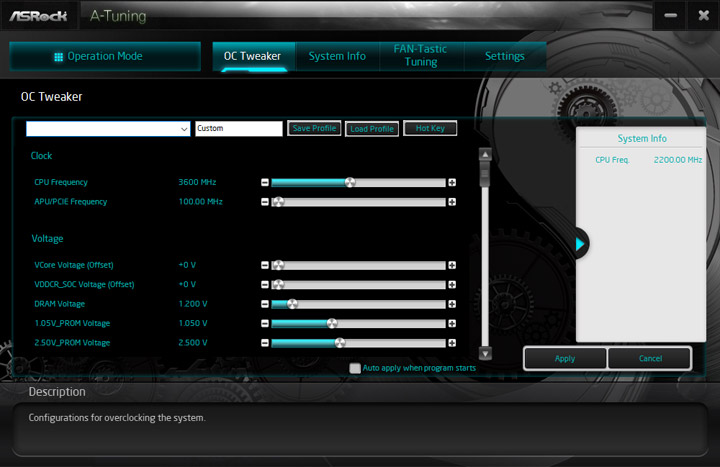

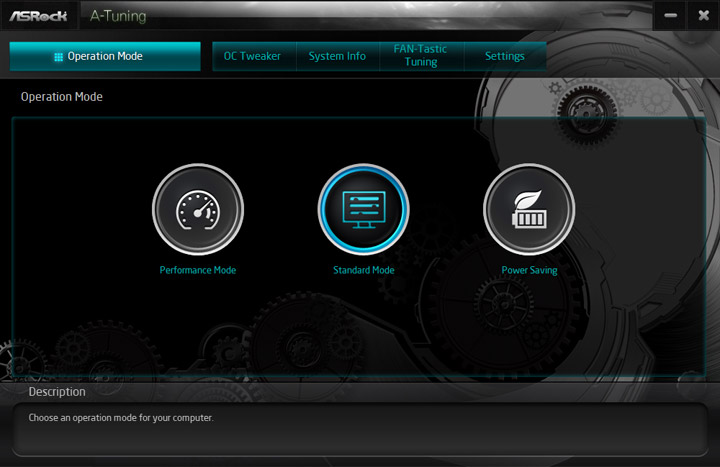

Наиболее полезный фирменный инструмент — A-Tuning — внутри стилизован под используемую модель материнской платы. Для процессоров AM4 инженеры компании до сих пор не смогли предложить готовых профилей по быстрому оверклокингу, потому основное предназначение этого ПО — контроль и смена параметров системы вручную. Также полезным может стать механизм по калибровке охладителей и составлению «паспортов» устройств.

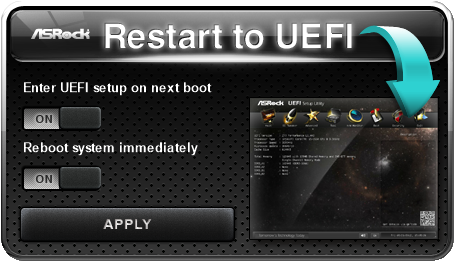

Наличествует простая Restart to UEFI, удобная и полезная при изнурительных поисках стабильности.

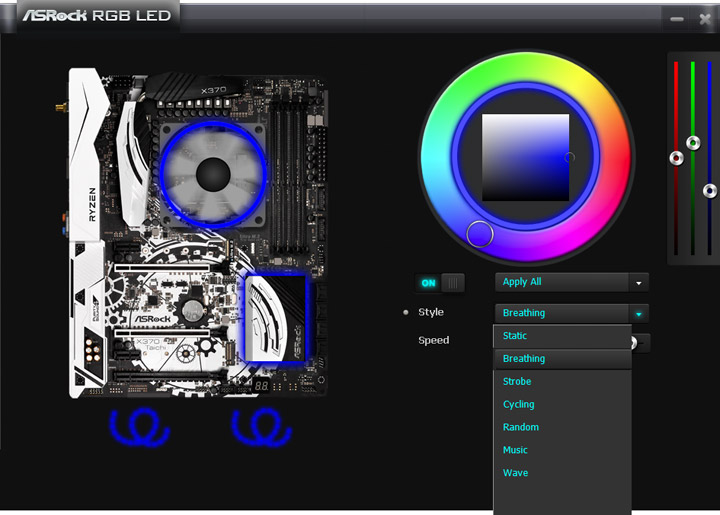

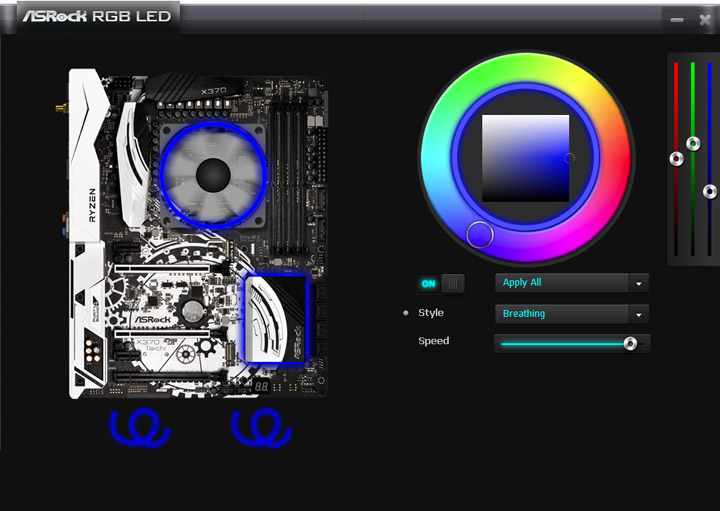

Работа с RGB LED ничем не отличается от других устройств. Возможности базовые, если сравнить с продуктами от других компаний, но заставить иллюминацию светить любым оттенком вполне можно.

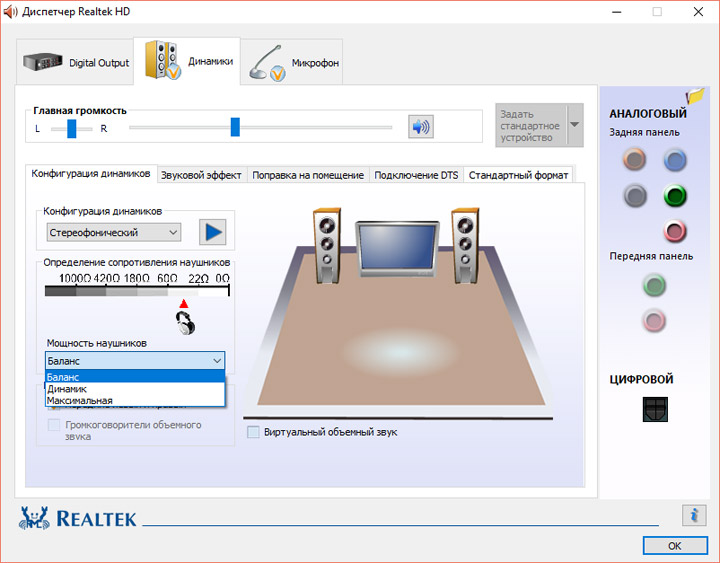

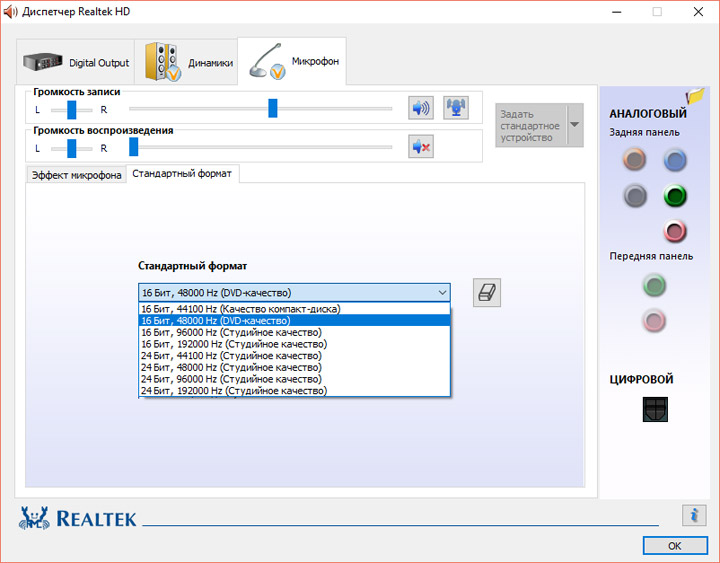

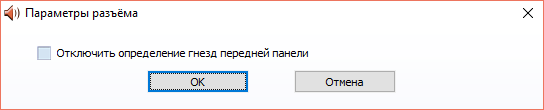

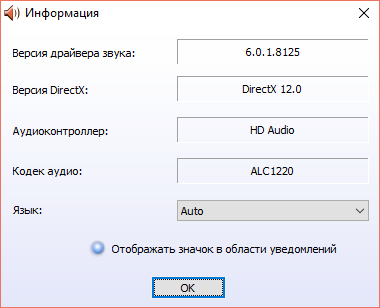

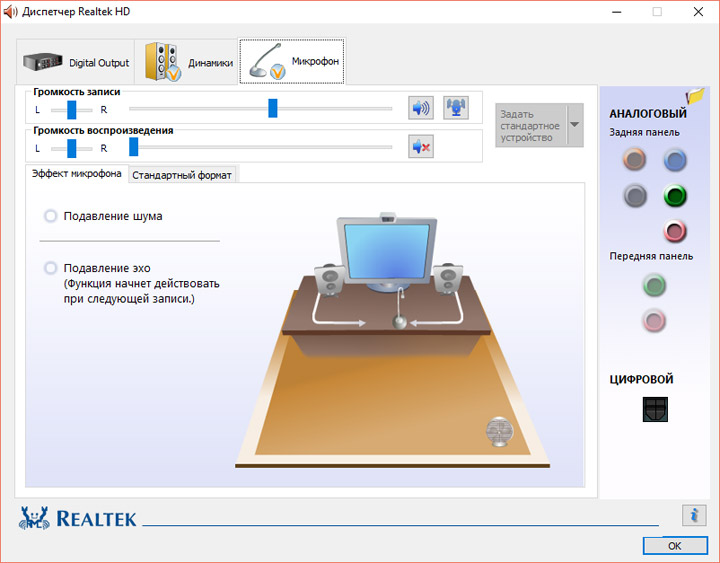

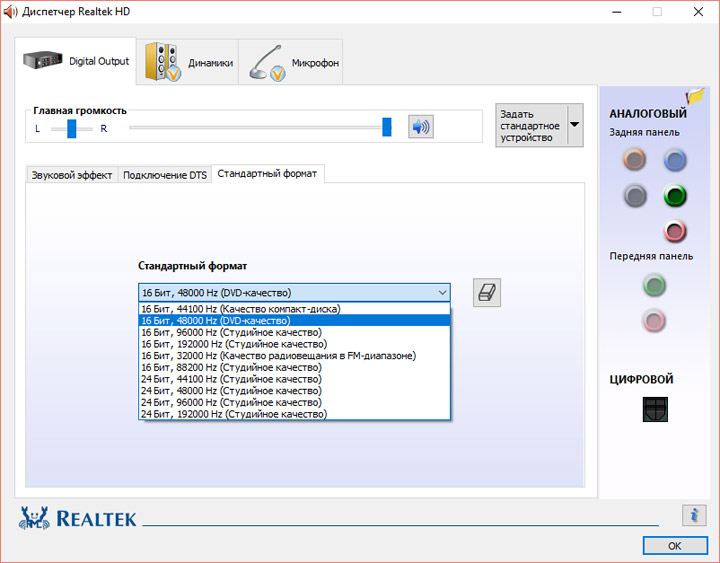

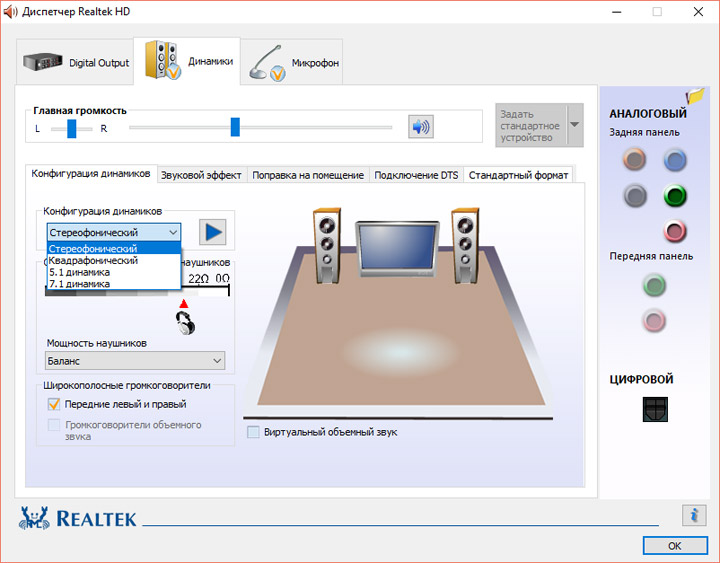

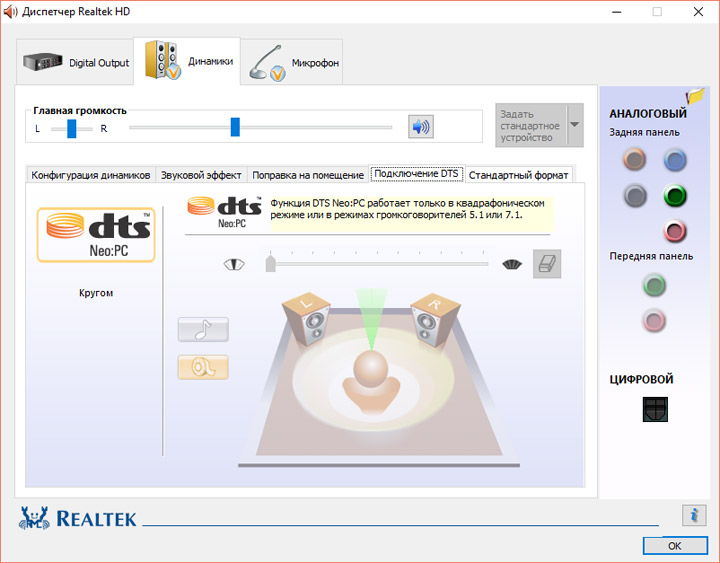

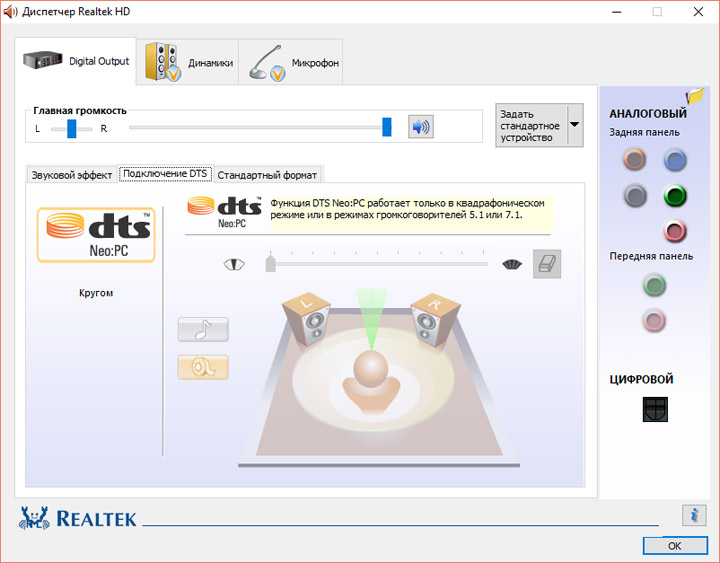

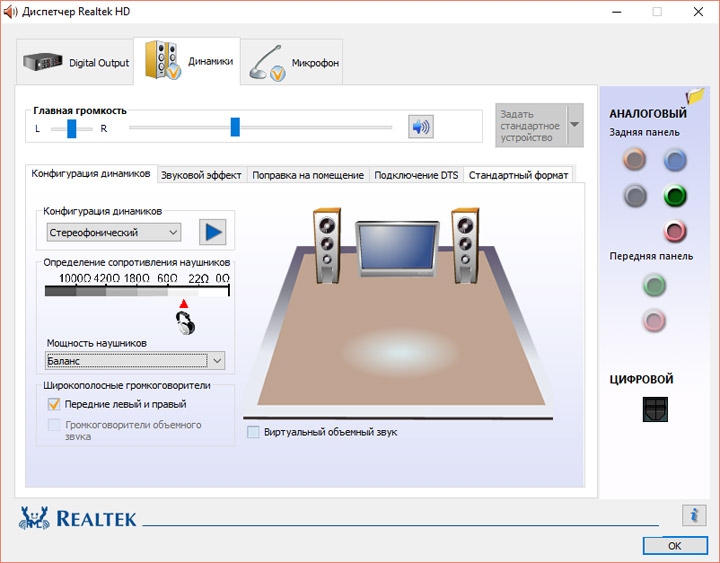

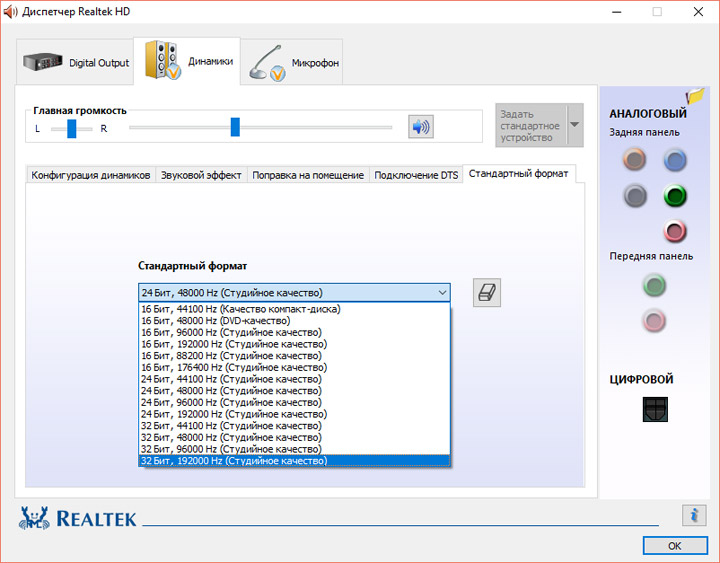

Наладка звука проходит при участии фирменного конфигуратора от Realtek. Он может похвастать наличием трёх профилей для предусиления выходного сигнала, они заметно меняют восприятие материала. Никаких других спецсредств нет.

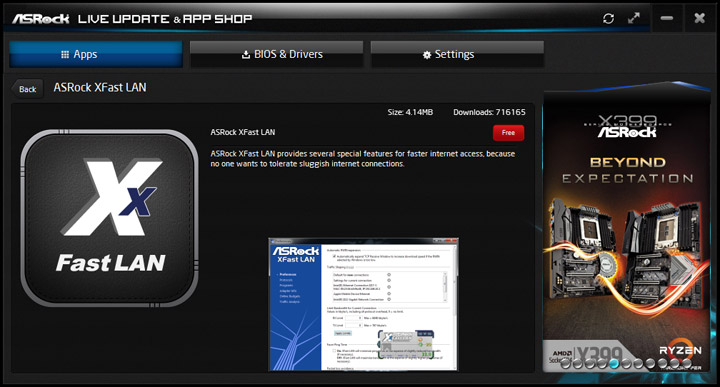

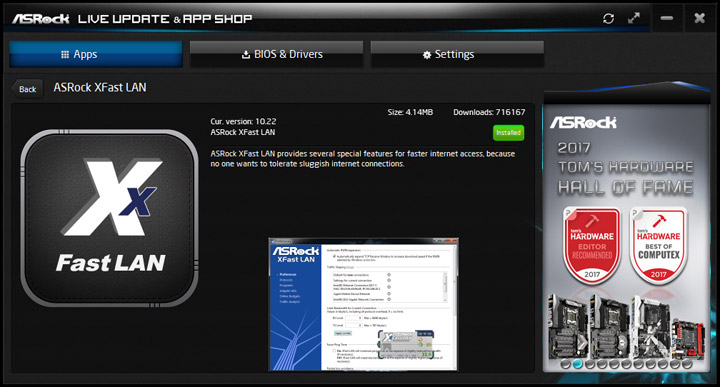

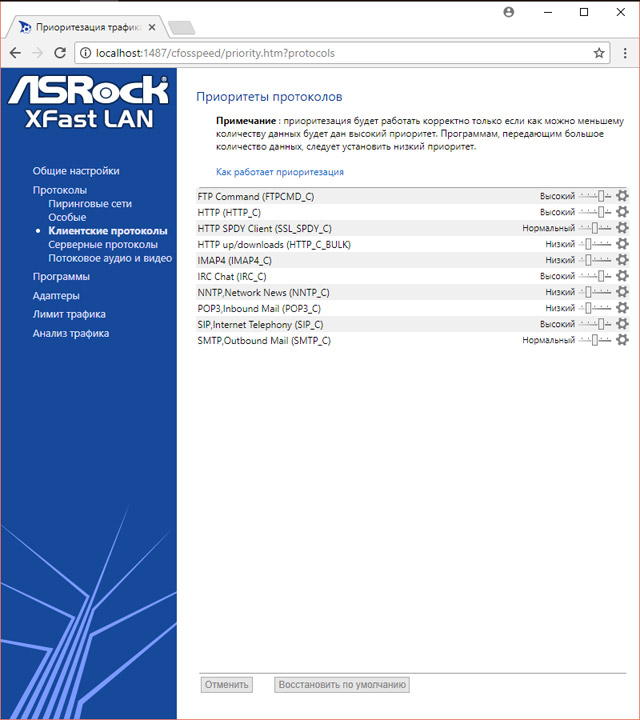

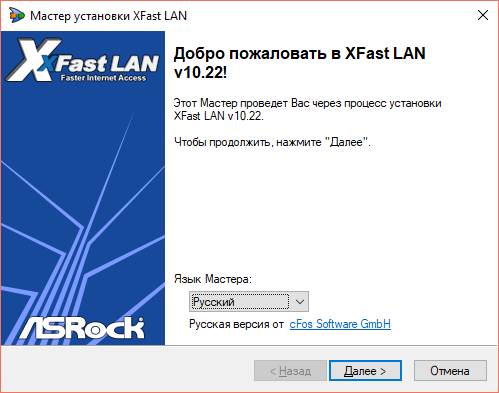

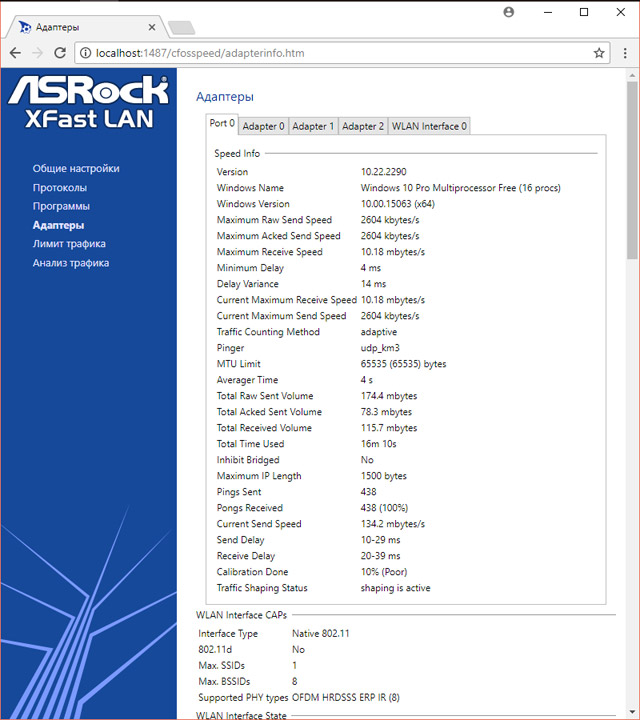

XFast LAN, или просто cFosSpeed, инсталлируется и работает без проблем. Поддерживаются все сетевые устройства.

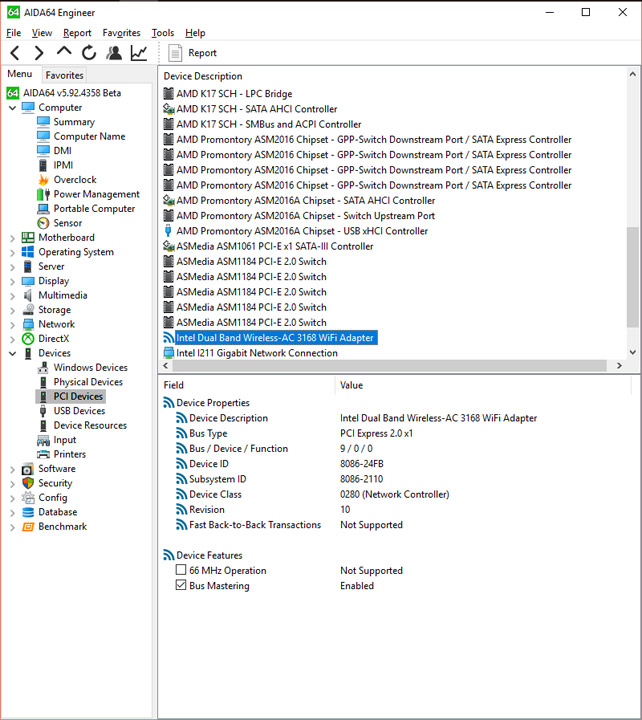

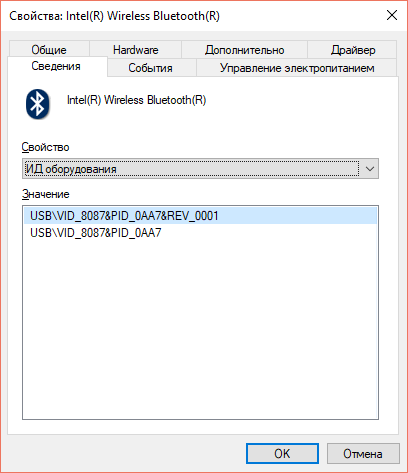

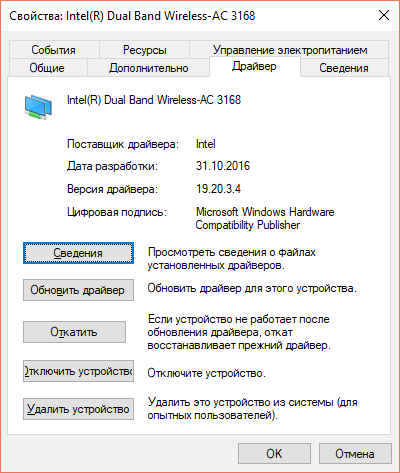

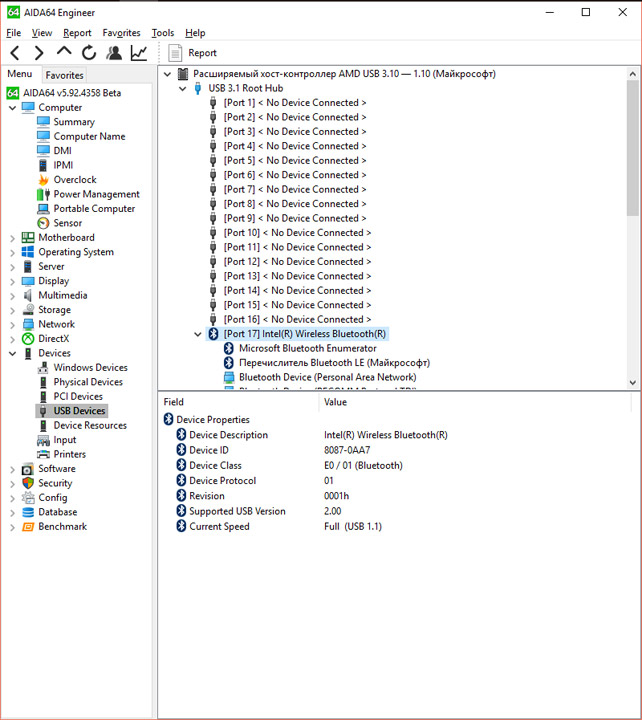

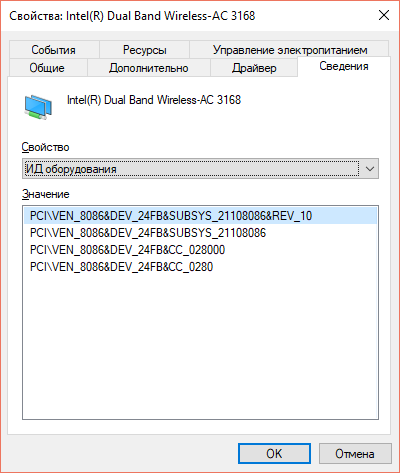

Как проводной, так и беспроводной адаптеры произведены силами компании Intel. Больше данных о последнем компоненте собрано на скриншотах.
Тестовый стенд
В состав стенда вошли:
- процессор: AMD Ryzen 7 1800X (3,6 ГГц);
- кулер: Noctua NH-U12P + Nanoxia FX12-2000;
- термоинтерфейс: Noctua NT-H1;

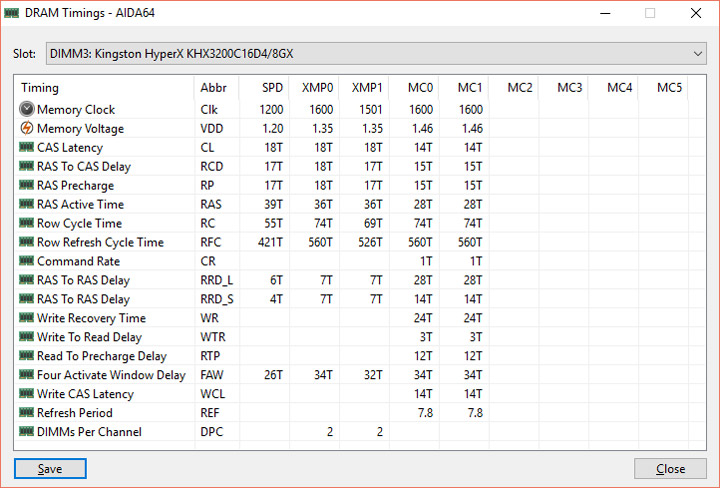

- память: HyperX Predator HX432C16PB3K2/16 (2×8 ГБ, 3200 МГц, 16-18-18-36-1T, 1,35 В);
- видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
- накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
- блок питания: SilverStone SST-ST65F-PT (650 Вт);
- операционная система: Windows 10 Pro x64;
- драйверы: AMD APP SDK 3.0, AMD Chipset Drivers 17.30, GeForce 381.65 (22.21.13.8165), PhysX 9.17.0329, Ryzen Balanced Power Plan.
Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.
В качестве тестов использовались следующие приложения:

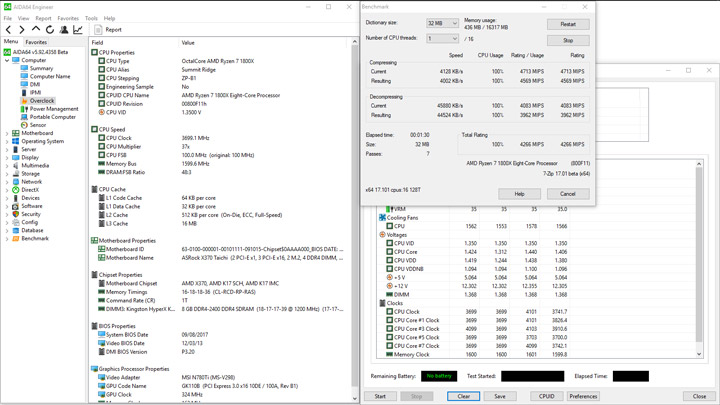

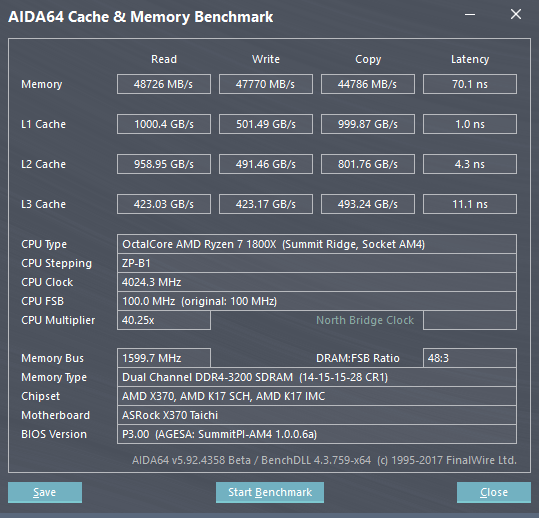

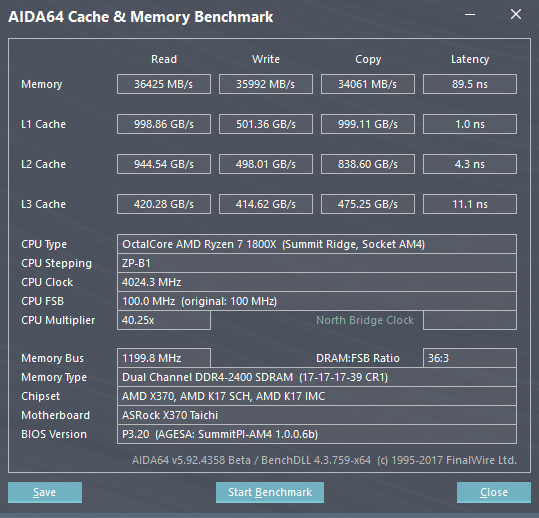

- AIDA64 5.92 (Cache & Memory benchmark);

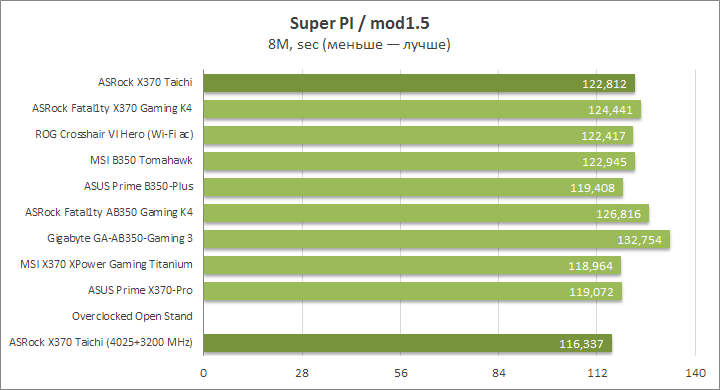

- Super PI 1.5 XS;

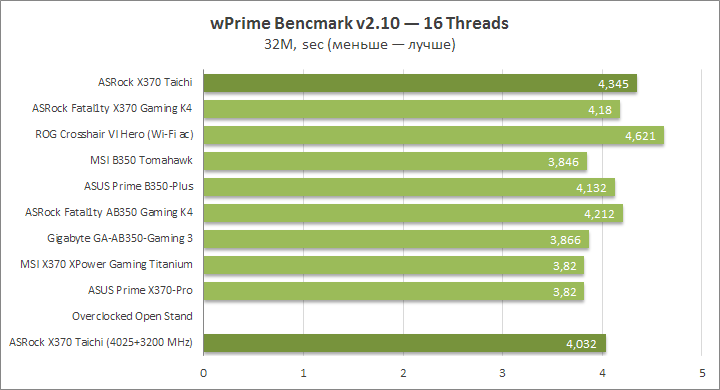

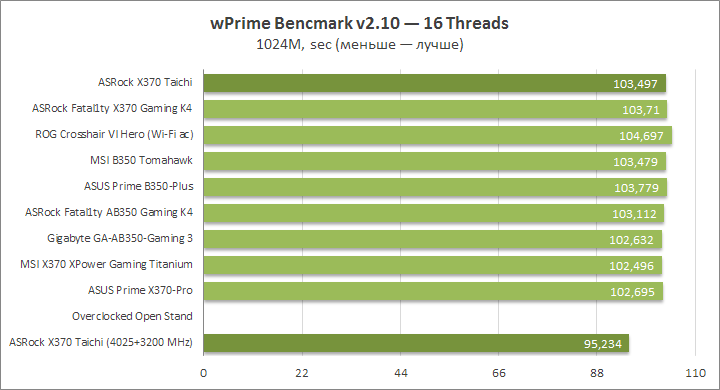

- wPrime 2.10;
- x265 HD Benchmark;

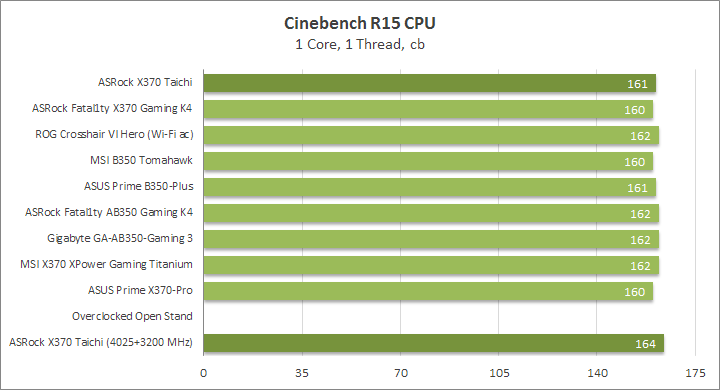

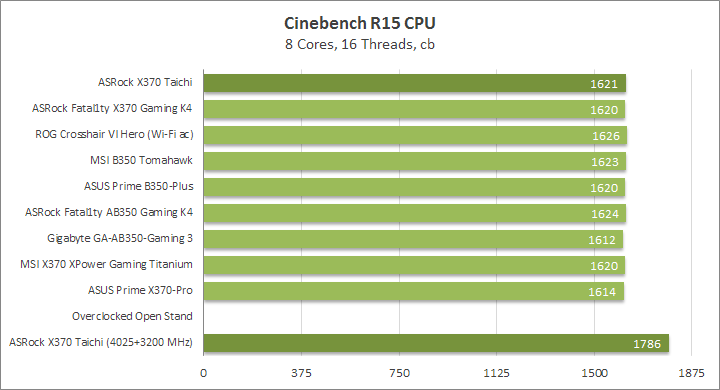

- MAXON CINEBENCH R15;

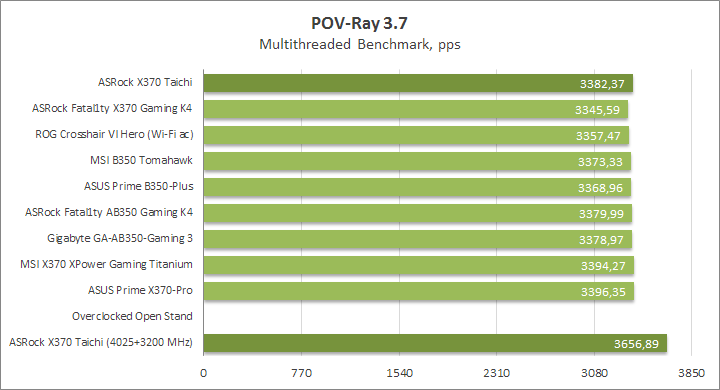

- POV-Ray 3.7.0;

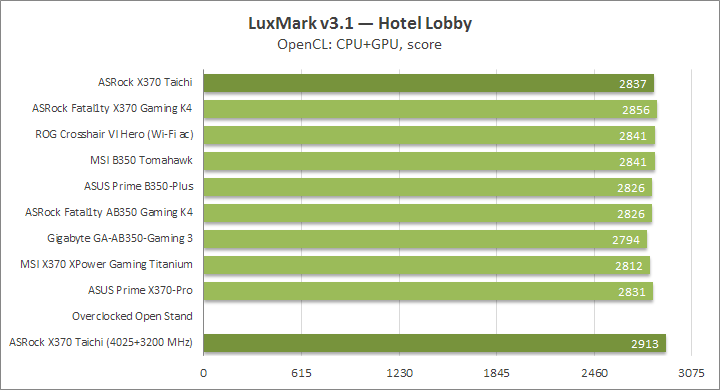

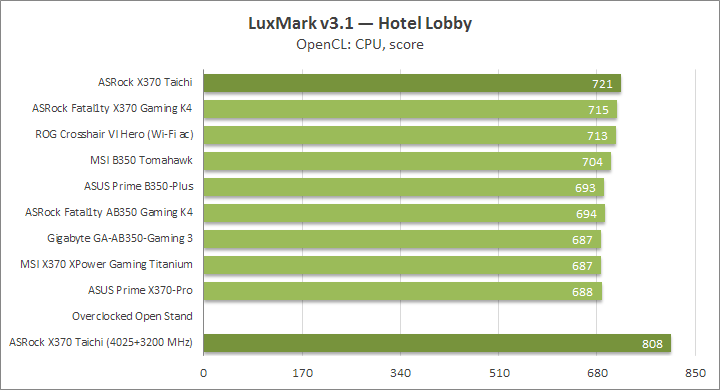

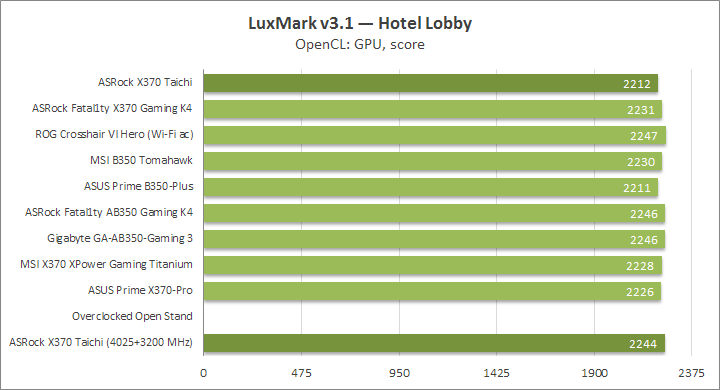

- LuxMark v3.1;

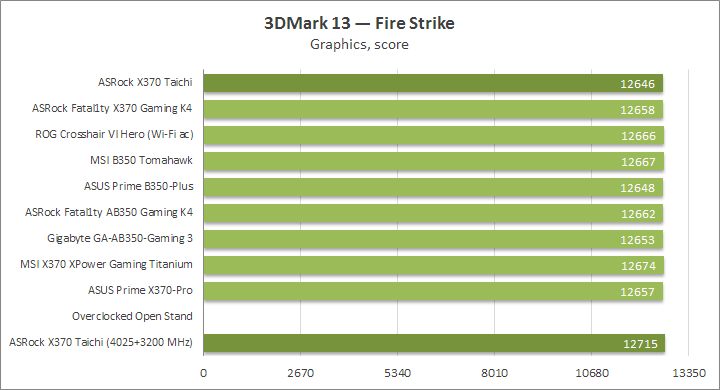

- Futuremark 3DMark 13;

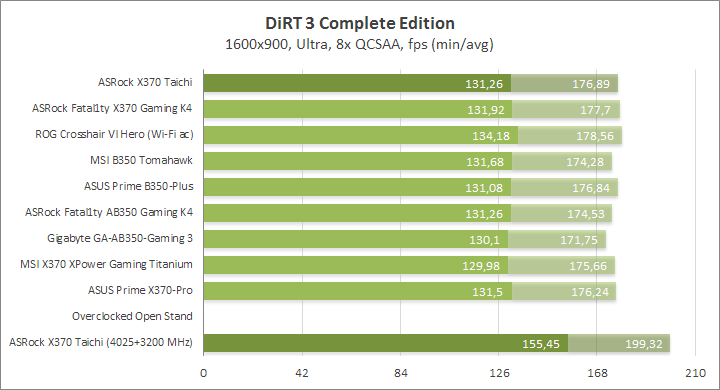

- DiRT 3 Complete Edition (1.2.0.0);

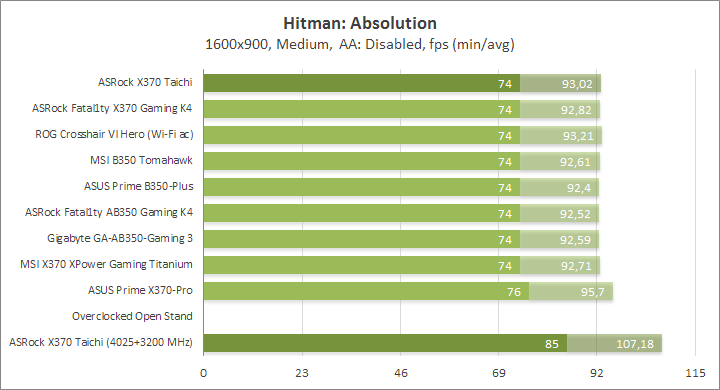

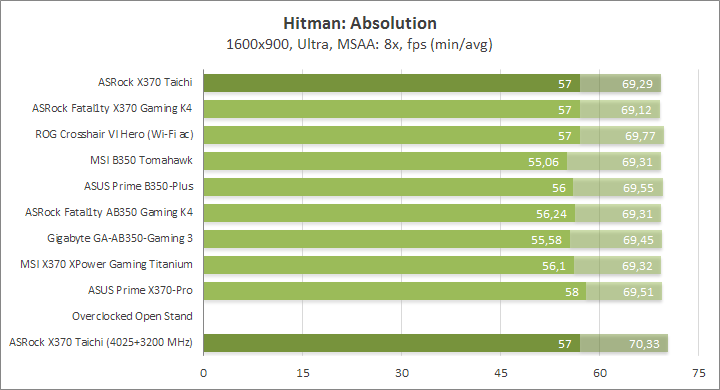

- Hitman: Absolution (1.0.447.0);

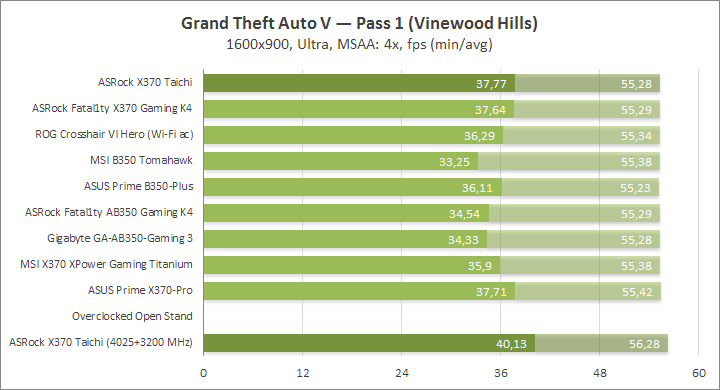

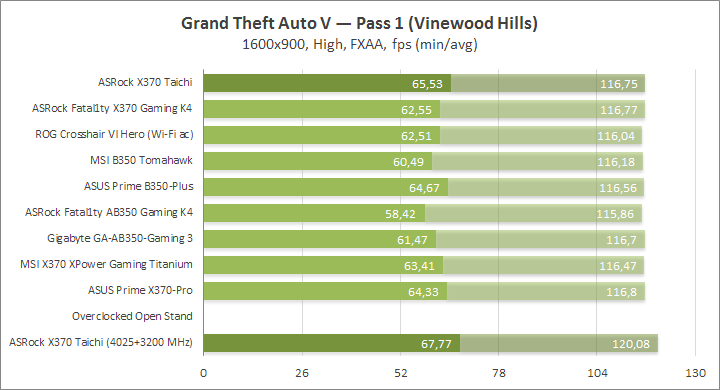

- Grand Theft Auto V (1.0.877.1);

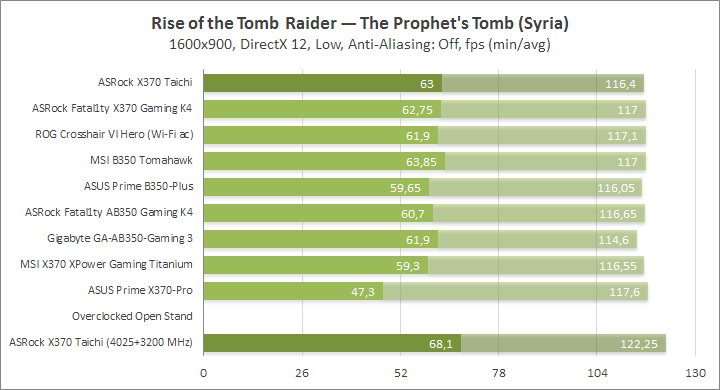

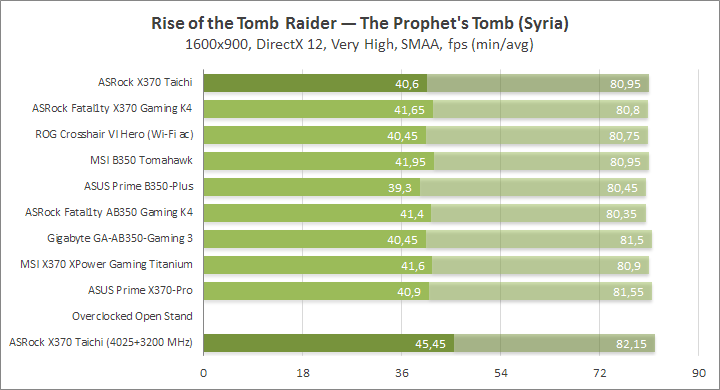

- Rise of the Tomb Raider (1.0.668.1).

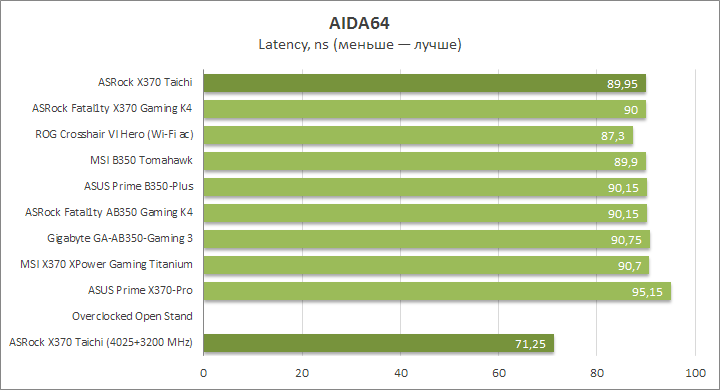

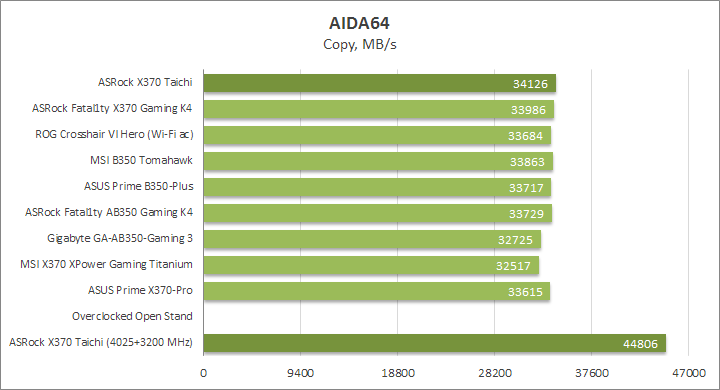

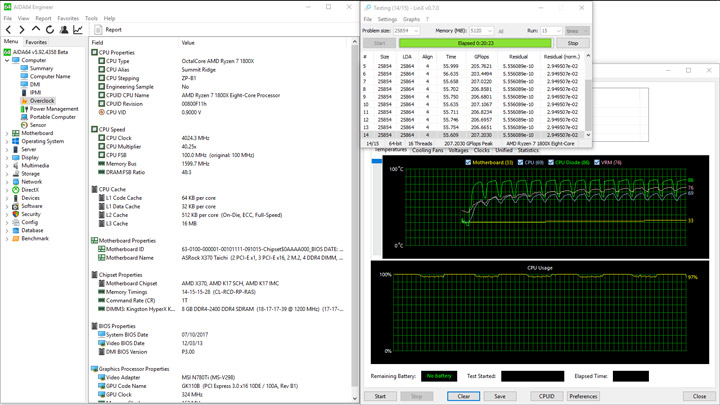

За время тестирования представителей платформы AMD Socket AM4 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:
| Продукт | Версия микрокода | AIDA64 | BenchDLL | 3DMark 13 | AMD Chipset Drivers | Windows 10 |
|---|---|---|---|---|---|---|

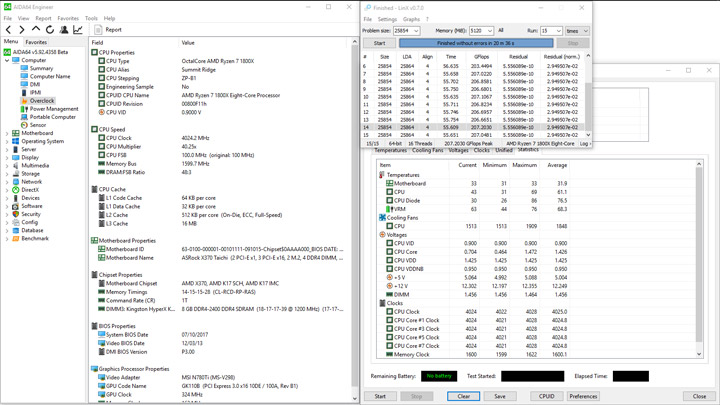

| ASRock X370 Taichi (4025+3200 MHz) | P3.00 | 5.92.4358 | 4.3.759-x64 | 2.3.3732 | 17.30 | 10.0.15063.674 |
| ASRock X370 Taichi | P3.20 | 5.92.4358 | 4.3.759-x64 | 2.3.3732 | 17.30 | 10.0.15063.632 |
| ASRock Fatal1ty X370 Gaming K4 | P3.30 | 5.92.4358 | 4.3.759-x64 | 2.3.3732 | 17.30 | 10.0.15063.608 |
| ASUS ROG Crosshair VI Hero (Wi-Fi ac) | 1501 | 5.92.4346 | 4.3.759-x64 | 2.3.3732 | 17.30 | 10.0.15063.540 |
| MSI B350 Tomahawk | 1.72 | 5.92.4333 | 4.3.759-x64 | 2.3.3732 | 17.30 | 10.0.15063.540 |
| ASUS Prime B350-Plus | 0805 | 5.92.4306 | 4.3.759-x64 | 2.3.3732 | 17.10 | 10.0.15063.447 |
| ASRock Fatal1ty AB350 Gaming K4 | L2.54 | 5.90.4247 | 4.3.741-x64 | 2.3.3693 | 17.10 | 10.0.15063.332 |
| Gigabyte GA-AB350-Gaming 3 | F6 | 5.90.4246 | 4.3.741-x64 | 2.3.3693 | 17.10 | 10.0.15063.332 |
| MSI X370 XPower Gaming Titanium | 1.50 | 5.90.4220 | 4.3.741-x64 | 2.3.3693 | 16.60 | 10.0.15063.250 |
| ASUS Prime X370-Pro | 0515 | 5.90.4215 | 4.3.741-x64 | 2.3.3693 | 16.60 | 10.0.15063.138 |
Результаты тестирования
Перед началом замеров все настройки устанавливались в начальное положение. Модули памяти работали на частоте 2400 МГц. Способ разгона системы будет описан разделом ниже.
Использование особого «Плана электропитания» на практике означает установку значения «Минимального состояния процессора» в позицию 90%, что приводит к его работе на частоте 3,7 ГГц даже в моменты простоя.
Прирост в линейных скоростях операций чтения/записи невозможно не заметить, отлично улучшается при разгоне системы и латентность памяти.
В простых однопоточных «считалках» эффект уже не настолько яркий, немного заметнее он во многопоточном сценарии wPrime.
В бенчмарках, приближённых к реальным производственным задачам, чистый прирост составляет около 10%.

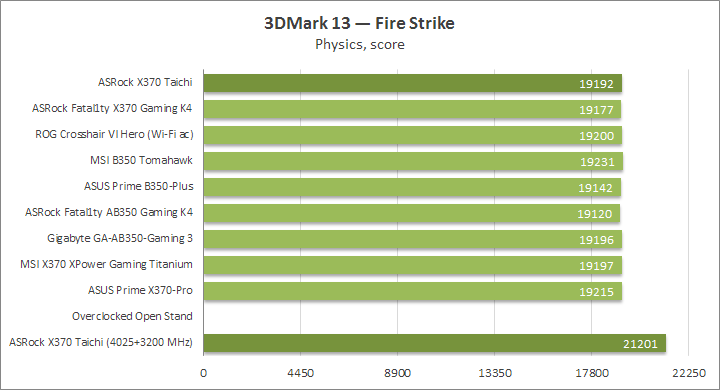

Аналогичное число получается и в подтесте Fire Strike «Physics».
Лучше всего из игр на рост производительности подсистемы памяти реагирует DiRT 3. Вместе с разгоном ЦП, итоговый прирост может достигать 18%, если опираться на показания минимальной кадровой частоты.
В других, более современных играх, с ростом требований к видеоподсистеме полученное от разгона преимущество ощущается уже не так явно, наиболее отчётливо виден прирост около 15% в Hitman: Absolution — при невысоких графических настройках. Напомню, полноценное игровое тестирование разогнанного процессора 1800X уже проводилось в нашей лаборатории.

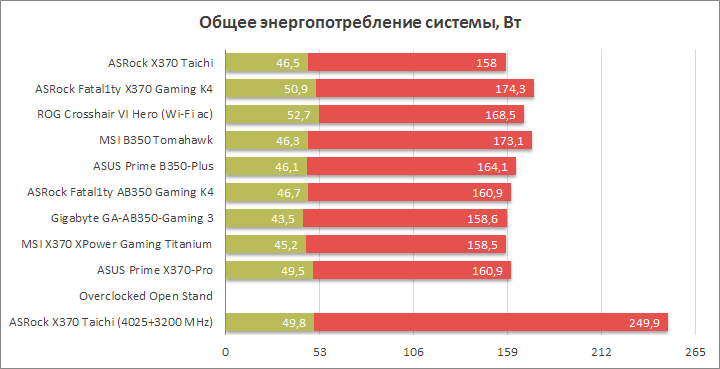

Энергопотребление системы

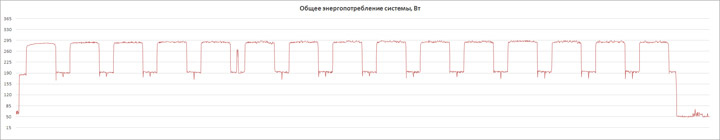

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (28.10). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.
В штатном режиме работы X370 Taichi показала отличные результаты в сфере энергоэффективности. Этому способствовали соответствующие штатным уровни напряжений, замеряемые в ходе нагрузки разной степени. Для модулей памяти это было 1,208 В, переменная SOC Voltage принимала значение 0,887 В, а у ЦП оно не превышало 1,399 В (для однопоточной) и 1,228 В (для многопоточной) нагрузок. В случае работы с высокой нагрузкой частота составляла 3699 МГц, тогда как при лёгкой она была способна кратковременно повышаться до 4,1 ГГц.
Более подробно о режиме работы системы при оверклокинге поговорим в грядущем разделе обзора.
Разгонный потенциал
Поскольку фирменных профилей для оверклокинга в UEFI не предусмотрено, проверим как система будет вести себя при активации XMP. Помимо установки задержек и фиксации напряжения DRAM на уровне 1,35 В, произошло также повышение у SOC Voltage — до 1,1 В.

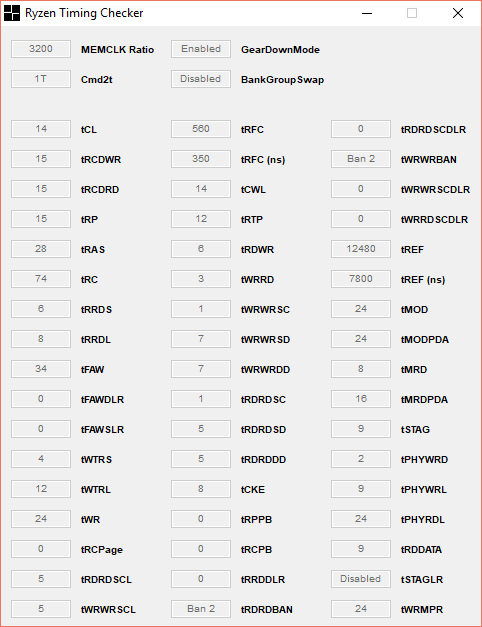

В итоге модули функционировали на частоте 3200 МГц. Не было ошибок ни в расчётах LinX, ни в более простых задачах.
Поиск стабильной рабочей отметки напряжения для ЦП потребовал изучения сценариев LLC. C первым из них стабилизация получалась практически образцовой, а со вторым при нагрузке падение CPU Voltage было более заметно. Для разгона до 4025 МГц потребовалось добавить 0,069 В.
Удивительно, но специалисты ASRock до сих пор не согласовали температуру ЦП, собираемую силами платы, с показаниями, поступающими непосредственно из процессора. Разница между ними составляет около 20 градусов.
Всё это время X370 Taichi показывала отличное поведение, но как только я принялся разгонять и память, и ЦП, так общая картина превратилась в хаос. Многократно пройденные отметки на других платах ни под каким предлогом не получалось здесь воспроизвести. Уменьшение частот, установка значений напряжений выше психологического рубежа — ничего не помогало. Отдельного предложения заслуживает процедура включения системы с новыми настройками: весьма часто она превращалась в бесконечный цикл, хотя основой были уже испытанные параметры, а менялись лишь величины напряжений или профили LLC. Весьма часто приходилось сбрасывать настройки, быстро вернутся к наработкам отлично помогают сохраняемые состояния системы. Эксперименты привели меня к прошивке P3.00, где финальный результат, наконец, обрёл стабильные формы.

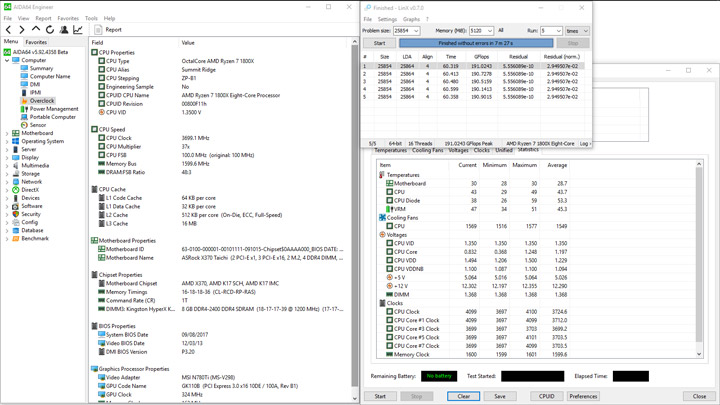

Получилось разогнать и процессор (до 4025 МГц), и набор ОЗУ (до 3200 МГц) при адекватных значениях напряжений. Добавочное (offset) CPU Voltage равнялось 0,0875 В, а у памяти оно устанавливалось как 1,43 В. Для беспроблемного преодоления этапа инициализации оборудования SOC Voltage я увеличил до 0,95 В, хотя для безошибочной работы в Windows штатных 0,9 В вполне достаточно.
Реальным значением величины напряжения на модулях стало 1,456 В, именно в таком режиме разогнанный стенд принимал участие в сравнительном тестировании.
Беспокоиться о перегреве VRM будет лишним. Когда встроенный датчик показывал 71 °C, своими замерами я мог подтвердить лишь 67 °C (на самом горячем участке), радиатор в верхней части грелся до 51 °C. Коридор потребления энергии стендом составил 48–295 Вт.
Нельзя обойти вниманием наличие внешнего генератора опорной частоты. Шаг изменения оказался очень большим, как для такого параметра, — 1 МГц. Предельной подтверждённой отметкой для нашего набора памяти (полученной при использовании ASUS ROG Crosshair VI Hero (Wi-Fi ac)) были 3212 МГц, выйти на такое число не представляется возможным. Но и без того работа с этой переменной доставляет немало трудностей. При установке всего лишь 110 МГц, потребовалось увеличить все три ключевых напряжения для успешной, безошибочной работы системы. Потому я беру смелось озвучить наличие этого узла скорее рекламой, чем действительно полезным свойством для X370 Taichi.
С дальнейшим увеличением базовой уже были проблемы во время этапа POST, не говоря уже о безошибочном выполнении тестовых сценариев. Возможно, для продвижения в этом направлении необходима память уровня Samsung B-die.
Вывод
Главным конкурентным преимуществом рассмотренной модели является мощная подсистема питания процессора. Проведённые эксперименты подтвердили её прочность: стабилизация напряжения работала отлично, а температура оказалась полностью комфортной при граничном воздушном разгоне системы, не было и речи о дополнительных мерах по обеспечению охлаждения.
Собранная система будет иметь адекватную производительность уже при штатных настройках. Набор интерфейсов, предоставляемый изделием, образует нетривиальную конфигурацию, потенциальный покупатель должен проявить бдительность и изучить все сведения до осуществления покупки. Порадовали пять гнёзд под системные охладители, действительно управляемые разными способами.
Набор аксессуаров скорее обычный, безусловно, не осталось незамеченным наличие адаптера беспроводных сетей и пары съёмных антенн к нему. Помимо готовности к разгону старших моделей Ryzen, здесь не было проблем и с активацией XMP у набора памяти, рассчитанного для работы на частоте 3200 МГц.
Неожиданно проблемы проявились при собственных экспериментах. Пришлось испытать не одну прошивку, чтобы получить полностью стабильную систему при разгоне как ЦП, так и памяти с уровнями напряжений, не вызывающих серьёзного беспокойства. Система имеет затяжной POST и может запросто уйти в бесконечный цикл, применяя новые настройки, потому любителям бенчмаркинга следует с пониманием отнестись к характеру X370 Taichi. А сборщику системы, проводящему наладку ПК однократно, нужно попросту запастить терпением, ведь итоговый высокий результат всё же здесь достижим. Ещё одним сомнительным моментом является стоимость продукта в местной рознице. Она находится на отметке достаточно близкой к заметно более серьёзным устройствам, тогда как в зарубежных магазинах именно невысокая цена служит дополнительным способом привлечения внимания потенциальных покупателей.
Стоит или нет стремиться к получению прироста от разгона, как обычно, каждый решит сам для себя. Проведённое сравнительное тестирование выявило как лояльные к этой процедуре приложения (и условия замеров), но также были и другие, где существенный рост потребления явно оказывается несопоставим с обретённым ускорением ПК.
Тест и обзор материнской платы Asrock X370 Taichi
Наличие множества слотов и современных портов обеспечивает этому продукту отличную расширяемость ПК. Благодаря всему этому материнская плата Asrock X370 Taichi с чипсетом AMD X370 подходит, в частности, для так называемых «энтузиастов».
Итоги теста
С итоговой оценкой в 79,9 процентных пунктов из 100 заканчивает нашу проверку оснащенности материнская плата Asrock X370 Taichi. Для большинства пользователей особенно интересным должно стать наличие слотов PCI-Express (1 x x16, 1 x x8, 1 x x4, 2 x x1), 6 (+ 4 внутренних) портов USB 3 и 4 слотов для RAM-модулей.
Преимущества
Digi Power (IR Digital PWM) 16 Power Phase с 60A Power Choke
Dual Band 802.11ac WiFi
Hyper BCLK Engine II
Purity Sound 4
Недостатки
Результаты тестирования Asrock X370 Taichi
- Соотношение цена/качество: 55
- Оснащение (100%): 79.9
Оснащение
Материнская плата является одним из самых важных компонентов персонального компьютера. При этом, она ответственна не только за соединение комплектующих в единое устройство, но и за то, чтобы все подключенное к системе оборудование функционировало безупречно.
В центре платы находится сокет для процессора — в данном случае это сокет AM4. Он предназначен для установки процессоров, произведенных компанией AMD, относящихся к поколению Ryzen.
В качестве оперативной памяти вам придется устанавливать планки стандарта DDR4, поскольку предшествующий DDR3 больше не поддерживается. APU от AMD располагают интегрированной графической подсистемой. Есть на материнской плате и соответствующие интерфейсы для вывода сигнала.
На задней панели вы найдете следующие порты: 6 х USB 3.0, 2 x USB 3.1 (один из которых — Type-А, другой Type-C), 2 антенных разъема для WLAN, 1 разъем RJ-45 LAN, разъемы HD-аудио и оптический выход SPDIF.
Asrock X370 Taichi
Чтобы устанавливать жесткие диски и SSD-накопители, доступны для использования следующие интерфейсы: 8 x SATA3 6.0 Гб/с с поддержкой функций RAID, 2 x разъема SATA3 6.0 Гб/с, 1 x разъем Ultra M.2 (M2_1) и 1 x разъем M.2 (M2_2).
Asrock X370 Taichi
Интегрированный сетевой чип имеет пропускную способность 1000 Мбит/с, а компанию ему составляет встроенный аудиочип Realtek ALC1220 с Purity Sound 4. Если вам нужно больше информации об оснащении данной модели, рекомендуем заглянуть в наш соответствующий рейтинг.
Результаты тестирования Asrock X370 Taichi
Как CHIP оценивает материнские платы AMD
Материнские платы являются обязательной основой для функционирования любого компьютера. Они являются центром соединения всех интерфейсов подключенных компонент в каждом ПК. Однако, большинство моделей сильно отличаются от своих конкурентов только по одному пункту: оснащению.
Поэтому материнские платы для процессоров Intel и AMD мы оцениваем именно по их оснащению, выставляя оценку от 0 до 100 процентных пунктов. Эта оценка охватывает весь спектр релевантных «составных частей» платы и размещает её в нашем соответствующем рейтинге адекватно результатам сравнения с другими материнскими платами.
В наших таблицах вы можете получить наглядную информацию о том, что готова предложить покупателю протестированная модель — количество различных слотов, наличие таких «бортовых» чипов, как сетевой или звуковой, а также интерфейсы на задней панели. Кроме того, мы самым внимательным образом изучаем конструкцию платы и оцениваем значительные ошибки в проектировании и расположении компонент.
Если, к примеру, элементы системы охлаждения мешают установке большой графической карты, или если слоты для оперативной памяти находятся слишком близко к процессору и мешают использованию большого вентилятора — это оказывает негативное влияние на итоговое положение в рейтинге. Кроме того, благодаря оценке соотношения цены и качества вы можете быстро понять, достойна ли материнская плата запрашиваемых за нее денег.
Источник https://overclockers.ru/lab/show/85537/obzor-i-testirovanie-materinskoj-platy-asrock-x370-taichi
Источник https://www.overclockers.ua/motherboard/asrock-X370-taichi/all/
Источник https://ichip.ru/gejming/zhelezo/test-i-obzor-materinskojj-platy-asrock-x370-taichi-122079
