Рейтинг материнских плат с сокетом LGA 1151 за 2021 год

Совсем скоро лучшие игровые материнские платы будут заменены благодаря новым Intel socket LGA 1200 и AMD B550. Но, в материнских платах текущего поколения ещё есть жизнь! Процессоры AMD Ryzen серии 3000 и Intel Core 9000 по-прежнему остаются лучшими игровыми процессорами, и даже когда Intel Comet Lake нанесёт свой удар, большинство людей по-прежнему будут использовать процессоры текущего поколения в паре с одной из лучших материнских плат, чтобы играть в свои любимые игры, будь то менее требовательные, такие как Minecraft или Fortnite, или несколько более требовательные к вашему оборудованию, такие как Call of Duty: Warzone.

Сопряжение игрового процессора с материнской платой, которое позволяет ему работать по максимуму, жизненно важно для вашей игровой сборки.

Итак, мы взяли лучшие материнские платы Intel от Z390 и Z370 до лучших материнских плат AMD от последних X570 до бюджетных наборов микросхем B350, протестировали и сравнили их. Если вы ищете что-то дешевое и веселое, не снижающее производительность, или что-то первоклассное, и деньги не являются проблемой, мы вам поможем.

Если у вас есть процессор Intel, вам нужна материнская плата Intel (и убедитесь, что она с правильным сокетом!), а если у вас процессор AMD, вам нужна материнская плата AMD. Для простоты мы разделили это руководство на две части, сначала материнские платы Intel, а затем материнские платы AMD.

Это может не иметь такого же влияния на производительность, как выбор видеокарты или процессора, но ваша материнская плата будет определять, какую из них вы сможете использовать в своей игровой сборке. И это ещё не всё, ваша материнская плата решит, какие типы накопителей вы можете подключить и какую память вы тоже можете использовать. Ничего нельзя упускать из виду!

Основные требования к материнским платам

В эту подборку попали материнки на чипсетах B360, B365 и H370, которые ничем не отличаются для обычного пользователя, не позволяют разгонять процессор и память. Дело в том, что многим это не нужно и на самом деле дает совсем немного, но требует более дорогой материнской платы на чипсете Z370 или Z390, более дорогого процессора с индексом «K», более мощного блока питания и системы охлаждения. Все это выливается в серьезные дополнительные затраты, плюс из-за более высокой электрической и тепловой нагрузки снижается ресурс материнки и блока питания. Конечно, если подходить к вопросу грамотно и не жалеть денег, то все будет нормально и мы рассмотрим материнки для разгона в следующей статье.

Помимо чипсетов выборка ограничена рядом других важных параметров. Здесь представлены материнки от четырех основных производителей – ASUS, MSI, Gigabyte и ASRock. Материнки от ASUS считаются самыми надежными и адекватными, так как они имеют наиболее проработанный и стабильный BIOS. Однако, это больше касается среднего и выше ценового сегмента, в бюджетном секторе материнки у них неважные, лучше отдать предпочтение другим брендам. Компания MSI вплотную приблизилась к ASUS по качеству как аппаратной, так и программной части, при этом часто за туже цену предлагает больше – мощнее система питания, лучше звуковой кодек. Gigabyte также сейчас набирает обороты, предлагая хорошие игровые материнки дешевле чем MSI, да еще и с Wi-Fi. Ну а у ASRock тоже есть свои фишки, например, это бюджетные материнки с мощной системой питания и игровые материнки в среднем ценовом диапазоне с топовым оснащением.

Также тут есть материнки только двух основных форматов – ATX и Micro-ATX, выбор между ними зависит лишь от поддержки со стороны корпуса и бюджета (маленькие материнки стоят немного дешевле). Обязательным условием является наличие 4 слотов памяти (запас на случай расширения или выхода слота из строя, что бывает) и качественного звука (нет смысла покупать материнку с плохим звуком).

Мы также будем давать рекомендации по процессорам, для которых подходит та или иная материнская плата с точки зрения мощности системы питания (чтобы она не перегревалась и не вышла из строя) и описывать отличия разных материнских плат друг от друга (чтобы вы понимали стоит ли за это переплачивать).

Ну и последнее, что стоит сказать, то что здесь представлены популярные материнки, которые есть в широкой продаже, мы не будем рекомендовать модели снятые с производства и слишком новые, по котором пока еще мало информации. Таким образом, купив материнскую плату из этой подборки вы точно не прогадаете и получите качественный надежный продукт, главное соблюдать рекомендации по процессорам (с учетом возможного апгрейда в будущем). Материнские платы расположены в порядке от более дешевых к более дорогим.

GIGABYTE B360M D3H / H370M DS3H

Это две практически одинаковые материнские платы начального класса, отличающиеся чипсетом и вариант минимум, который мы могли бы порекомендовать для не очень мощного и недорогого ПК. У них есть хотя бы радиаторы на системе питания, 4 слота памяти и экранированная звуковая карта с возможностью подключения многоканальной акустики.

Характеристики GIGABYTE B360M D3H / H370M DS3H

B360M D3H	H370M DS3H
Форм-фактор	Micro-ATX	Micro-ATX
Звуковой кодек	ALC892	ALC887
Оптика	нет	нет
Аудио разъемы	6	6
Сетевая карта	Intel	Intel
Видео разъемы	VGA, DVI, HDMI, DP	VGA, DVI, HDMI, DP
Количество USB	5	5
Слоты M.2	1 (SATA, PCI-E)	2 (SATA, PCI-E)
Поддержка RAID	нет	да
Количество фаз	6 (4+2)	6 (4+2)
Рекомендуемые процессоры	Pentium, Core i3	Pentium, Core i3

Здесь мы подробно опишем основные характеристики и почему мы опустили некоторые параметры, чтобы вы понимали что к чему и больше к этому возвращаться не станем, а будем лишь отмечать различия материнок друг от друга.

Мы не указываем в характеристиках чипсет, так как это легко понять по модели материнки, да и он в данной выборке не имеет особого значения. Объем и частоту памяти мы также не будем указывать, все материнки из этой статьи поддерживают 64 ГБ или более памяти с частотой 2400/2666 МГц и тут выбор зависит от того какую частоту памяти поддерживает процессор.

Количество слотов памяти везде 4, количество слотов PCI-E и разъемов SATA мы также не будем указывать, для большинства пользователей это не имеет особого значения. Но, если вы планируете установку каких-либо плат расширения (звуковой карты, еще чего-то) или думаете, что это может понадобиться в будущем, то обратите внимания на полноразмерные ATX платы. Данная же материнка имеет формат Micro-ATX, с меньшим количеством слотов PCI-E.

Современные материнки оснащаются звуковыми кодеками Realtek, которые условно можно разделить на классы − ALC887 (начальный), ALC892 (средний), ALC1200/1220 (высокий). На материнке с чипсетом B360 используется кодек среднего класса, плюс есть экранирование звукового тракта (желтая полоса без металла на текстолите) и качественные звуковые конденсаторы (японские золотистого цвета), хоть и всего 4 штуки. Все это дает вполне неплохой звук с отсутствием посторонних шумов и наводок, хотя и не такой мощный как в игровых материнках с топовым звуковым кодеком, что особенно заметно в наушниках (в колонках разницу заметить сложно). На данной материнке нет цифрового оптического аудио выхода, что не позволит подключить высококачественные колонки с помощью оптического кабеля (это гарантирует высокое качество передачи звука без помех). Но здесь есть 6 аудио разъемов 3.5 мм, что станет неплохим подспорьем при подключении многоканальной акустики 5.1 или 7.1. На материнке с чипсетом H370 установлена предыдущая версия аудио кодека, но это не означает кардинальную разницу в звуке.

Не смотря на то, что это бюджетная материнка, здесь установлена сетевая карта Intel, которая лучше, чем более типичная для бюджетного сегмента Realtek (особенно это касается пинга в сетевых играх). Но в реальности разница вряд ли будет заметна, так как качество работы интернета больше зависит от провайдера и вашего роутера. Что касается скорости, то во всех материнках используются гигабитные сетевые карты (1000 Мбит/с), так что здесь разницы тоже нет. В общем на сетевую карту можно не обращать особого внимания, это всего лишь маленький бонус ко всему остальному.

А вот на видео разъемы стоит посмотреть внимательнее, особенно если вы не планируете установку отдельной (дискретной) видеокарты. У данной материнки здесь полный набор, позволяющий подключить любой монитор (или несколько) и телевизор. Особо стоит отметить наличие сильно устаревшего аналогового разъема VGA (D-SUB), который уже не часто встречается на материнках, но крайне необходим, если на вашем мониторе именно такой разъем и нет никаких других. Разъем VGA сейчас можно найти лишь на некоторых самых слабых и устаревших офисных видеокартах. Учтите также, что наличие на материнке подходящего для вашего монитора разъема, является желательным даже если вы будете покупать дискретную видеокарту, чтобы в случае выхода ее из строя (уедет на несколько месяцев на гарантию) вы могли использовать компьютер.

Что касается USB разъемов, то тут мы указываем только полноразмерные USB Type-A, которых должно быть достаточно и можно сказать что 5 разъемов USB это вариант минимум на сегодня (у меня, например, их 7 и все заняты). На версию USB (2.0, 3.0, 3.1) можно не обращать внимания, так как скорости USB 2.0 достаточно для большинства устройств, плюс на каждой современной материнке есть более быстрые разъемы USB 3, которые можно использовать для быстрых флешек и внешних дисков. Хотя на данной материнке есть еще USB Type-C, но он пока практически нигде не используется, поэтому мы не будем учитывать этот разъем (он маловажен и на его наличие можно не обращать внимания).

Также практически на всех современных материнках есть слот M.2, в который можно установить компактный SSD аналогичного формата с интерфейсом SATA или более быстрый PCI-E (если вам это зачем-то нужно, так как сравнение SSD SATA и PCI-E не показывает реальной разницы). В принципе без слота M.2 можно было бы и обойтись, так как единственное его преимущество в том, что для подключения SSD не требуется никаких проводов, он просто устанавливается на материнку как оперативная память. Отличие материнки на чипсете H370 заключается в наличие двух слотов M.2, а также поддержке дисковых массивов (RAID), что справедливо для всех материнок на этом чипсете, но нужно в основном для профессиональных систем, за счет чего эти материнки и стоят дороже.

Одним из наиболее важных моментов является система питания процессора – количество фаз, наличие и размер радиаторов на мосфетах (транзисторах рядом с процессорным сокетом). Данная материнка имеет минимально рекомендуемое количество фаз 6, так как всего 4 из них идут на процессор и 2 на память (4+2). Плюс хорошо, что на мосфетах есть радиатор (по большому счету он должен быть везде и здесь на этом не сэкономили). Данная система отлично справится с 4-ядерными процессорами Pentium и Core i3, будет работать с ними долго без каких-либо перегрузок. Но она не имеет запаса на будущий апгрейд, для более мощного 6-ядерного Core i5 или i7 лучше присмотреть что-то посерьезнее (8-10 фаз), а для Core i9 еще мощнее (10-12 фаз). Количество фаз можно примерно определить по количеству дросселей (кубиков рядом с процессорным сокетом). Материнская плата Gigabyte B360M D3H rev. 1.0

GIGABYTE B360 HD3 / H370 HD3

Аналоги предыдущих плат для тех, кто хочет полноразмерную ATX материнку.

Характеристики GIGABYTE B360 HD3 / H370 HD3

B360 HD3	H370 HD3
Форм-фактор	ATX	ATX
Звуковой кодек	ALC892	ALC887
Оптика	нет	нет
Аудио разъемы	6	6
Сетевая карта	Realtek	Intel
Видео разъемы	VGA, DVI, HDMI	VGA, DVI, HDMI
Количество USB	6	7
Слоты M.2	2 (SATA, PCI-E)	2 (SATA, PCI-E)
Поддержка RAID	нет	да
Количество фаз	6 (4+2)	7 (5+2)
Рекомендуемые процессоры	Pentium, Core i3	Core i3, i5

Однако, кроме форм-фактора и большего количества слотов PCI-E, тут есть ряд и других отличий. Это сетевая карта от Realtek вместо Intel в материнке на чипсете B360, отсутствие видео разъема DisplayPort, больше разъемов USB (на B360 за счет Type-C) и 2 слота M.2. На материнке с чипсетом H370 помимо поддержки RAID еще и добавили 1 фазу на процессор.

Но по большому счету все это ни на что не влияет, главное что в полноразмерную материнку при необходимости можно натыкать плат расширения. В остальном многие не заметят какой-то разницы (кроме невозможности подключения монитора через DP). Рекомендации по процессорам те же – Pentium и Core i3 без запаса на апгрейд. Хотя на материнку с чипсетом H370, благодаря дополнительной фазе и среднему по размеру радиатору, можно даже установить младшую модель Core i5 (8400, 9400F). Материнская плата Gigabyte B360 HD3 rev. 1.0

GIGABYTE Z390 GAMING X / SLI

Полноразмерный аналог предыдущей модели, но несколько отличающийся разъемами. Мы объединили вместе две материнки, так как они мало чем отличаются.

Характеристики GIGABYTE Z390 GAMING X / SLI

GAMING X	GAMING SLI
Форм-фактор	ATX	ATX
Звуковой кодек	ALC892	ALC1220
Аудио разъемы	6	6
Оптика	нет	нет
Видео разъемы	HDMI	HDMI
Количество USB	8	8
Слоты M.2	2 (SATA, PCI-E)	2 (SATA, PCI-E)
Wi-Fi	нет	нет
Количество дросселей	12	12
Рекомендуемые процессоры	Core i5, i7	Core i5, i7
Уровень разгона	средний	средний

Прежде всего плата интересна для тех, кому нужны дополнительные слоты PCI-E или кто просто любит перестраховываться на будущее, мало ли вдруг вы захотите установить несколько плат расширения (качественную звуковую карту, мощный Wi-Fi адаптер, еще что-то).

Со звуком все также, можно подключать многоканальную систему. А вот видео разъем всего один, так что хорошо если на вашем мониторе тоже есть HDMI (на всякий случай, проблемы с видеокартой не редкость), но монитор если что можно подключить и через переходник, если на нем есть разъем DVI.

Количество USB портов здесь с запасом, хватит для любителей большого количества периферии (у меня заняты все 7 разъемов и есть еще несколько не подключенных устройств, которые используются редко), не стоит это недооценивать.

Здесь есть два полноразмерных M.2 слота, один из которых оснащен радиатором. Конечно, качественные современные SSD от Samsung не требуют дополнительного охлаждения (кроме естественной вентиляции корпуса), но сверх быстрые более дешевые аналоги от других производителей это оценят.

По питанию здесь все также, можно хорошо разгонять любой Core i5 или i7, так что ориентируйтесь в основном по видео разъемам, желательно чтобы на мониторе был HDMI или DVI.

Версия GAMING SLI отличается наличием топового аудио кодека и режимом работы разъемов PCI-E (x16+x8 против x16+x4 у GAMING X), но это требуется лишь при установке двух видеокарт. Материнская плата GIGABYTE Z390 GAMING X

ASRock B360M Pro4 / H370M Pro4

Эти материнские платы, при своей бюджетности, отличаются удивительно мощной системой питания, аналогов чего нет у других брендов за близкую цену.

Характеристики ASRock B360M Pro4 / H370M Pro4

B360M Pro4	H370M Pro4
Форм-фактор	Micro-ATX	Micro-ATX
Звуковой кодек	ALC892	ALC892
Оптика	нет	нет
Аудио разъемы	3	3
Сетевая карта	Intel	Intel
Видео разъемы	VGA, DVI, HDMI	VGA, DVI, HDMI
Количество USB	5	5
Слоты M.2	3 (SATA, PCI-E, Wi-Fi)	3 (SATA, PCI-E, Wi-Fi)
Поддержка RAID	нет	да
Количество фаз	9 (8+1)	9 (8+1)
Рекомендуемые процессоры	Core i5, i7	Core i5, i7

Материнка имеет уменьшенный формат, что также позитивно сказывается на цене. Звуковой кодек здесь тоже такой же, но аудио разъема всего 3, не говоря уже об оптике. Систему 5.1 тем не менее подключить можно, но сзади окажутся заняты все разъемы, если вы захотите подключить туда наушники или микрофон, то ничего не получится. Да, их можно будет подключить на переднюю панель корпуса, но если возникнут шумы, переключить их будет некуда. Кстати, в данной конфигурации для подключения системы 7.1 задействуются еще и передние разъемы, так что это вообще не вариант. Однако, если вам достаточно простой стереосистемы, с недостатком аудио разъемов можно смириться – это плата за мощную систему питания.

Сетевая карта здесь так же от Intel и есть разъем VGA, но нет разъема DisplayPort. Количество USB разъемов минимально необходимое, зато имеется целых 3 слота M.2, один из которых можно использовать для установки Wi-Fi адаптера (если вам это нужно, то лучше конечно доплатить за материнку с Wi-Fi, но это выйдет дороже). Стоит отметить, что здесь нет вывода для антенн на задней панели, так что потребуется специальная планка для PCI-слота (но вообще Wi-Fi на ПК не лучшая идея).

Главное же что предлагает эта материнка – 8 фаз питания на процессор и 1 на память (ей много не нужно). Это позволит сразу установить достаточно мощный процессор Core i5, i7 или произвести апгрейд в будущем. Для Core i9 лучше выбрать игровую материнку более высокого класса, там и элементная база лучше и радиаторы побольше (здесь на этом явно сэкономили). Версия на чипсете H370 отличается лишь поддержкой RAID, если вам это не нужно, то и переплачивать за это не стоит. Материнская плата ASRock B360M Pro4

MSI MEG Z390 ACE

В качестве своего ответа конкурентом компания MSI предлагает эту материнку с аналогичным оснащением.

Характеристики MSI MEG Z390 ACE

Форм-фактор	ATX
Звуковой кодек	ALC1220
Аудио разъемы	5
Оптика	да
Видео разъемы	нет
Количество USB	9
Слоты M.2	3 (SATA, PCI-E)
Wi-Fi	802.11ac
Количество дросселей	13
Рекомендуемые процессоры	Core i7, i9
Уровень разгона	высокий

Однако, тут нет вообще ни одного видео разъема, странное решение, ведь в случае выхода видеокарты из строя, вы останетесь без ПК, но видимо здесь весь расчет на энтузиастов, у которых полки забиты видеокартами. Также сэкономили на радиаторах, укомплектовав охлаждением лишь один слот M.2. Зато с разгоном топового камня здесь проблем не возникнет. Материнская плата MSI MEG Z390 ACE Дальше идут элитные материнские платы ASUS ROG MAXIMUS для экстремального разгона топовых процессоров Core i9 и обеспеченных энтузиастов. Все они имеют высокое качество и всякие дополнительные фишки. Если вы можете себе это позволить, то купив любую из них вы не ошибетесь, в ассортименте есть много моделей с очень мощной системой питания.

Также предлагаем вам статью «Как выбрать материнскую плату» и «Обзор материнской платы ASUS Z170 Pro Gaming», из которых вы узнаете много полезного о материнских платах.

Материнская плата GIGABYTE Z390 DESIGNARE Материнская плата MSI MPG Z390 GAMING PLUS Материнская плата ASUS TUF Z390-PLUS GAMING

ASRock B360 Pro4 / H370 Pro4

Эта аналоги предыдущих материнок, но уже в полноразмерном ATX формате.

Характеристики ASRock B360 Pro4 / H370 Pro4

B360 Pro4	H370 Pro4
Форм-фактор	ATX	ATX
Звуковой кодек	ALC892	ALC892
Оптика	нет	нет
Аудио разъемы	3	3
Сетевая карта	Intel	Intel
Видео разъемы	VGA, DVI, HDMI	VGA, DVI, HDMI
Количество USB	5	5
Слоты M.2	3 (SATA, PCI-E, Wi-Fi)	3 (SATA, PCI-E, Wi-Fi)
Поддержка RAID	нет	да
Количество фаз	10 (8+2)	10 (8+2)
Рекомендуемые процессоры	Core i5, i7	Core i5, i7

Здесь все абсолютно также – звуковой кодек, сетевая карта, аудио, видео и USB разъемы. Также есть 3 слота M.2 с поддержкой адаптеров Wi-Fi, но в задней заглушке материнки уже предусмотрены места для вывода наружу и крепления антенн.

Стоит отметить, что здесь добавили одну фазу на память, что в принципе хорошо (обычно на память всегда дают 2 фазы). Однако, это никак не повлияет на питание процессора, да и радиатор тут такой же маленький, поэтому рекомендации те же – Core i5 и i7.

Это более предпочтительный вариант для того, кому нужны дополнительные PCI-E слоты или кто все-таки хочет влепить сюда ноутбучный Wi-Fi адаптер формата M.2 (хотя для этого также есть более мощные PCI-контроллеры и дешевые, но более слабые USB-свистки). Версия на чипсете H370 также не отличается ничем, кроме поддержки RAID. Материнская плата ASRock B360 Pro4

ASRock Z390 Extreme4 / Phantom Gaming 6 / Gaming 9

Эти полноразмерные материнские платы высокого класса отвечают всем современным требованиям и имеют ряд преимуществ.

Характеристики ASRock Z390 Extreme4 / Phantom Gaming 6 / Gaming 9

Extreme4	Gaming 6	Gaming 9
Форм-фактор	ATX	ATX	ATX
Звуковой кодек	ALC1220	ALC1220	ALC1220
Аудио разъемы	5	5	5
Оптика	да	да	да
Видео разъемы	VGA, HDMI, DP	VGA, HDMI, DP	HDMI, DP
Количество USB	5	5	7
Слоты M.2	3 (SATA, PCI-E, Wi-Fi)	3 (SATA, PCI-E, Wi-Fi)	3 (SATA, PCI-E, Wi-Fi)
Wi-Fi	нет	нет	802.11ac
Количество дросселей	14	14	14
Рекомендуемые процессоры	Core i7, i9	Core i7, i9	Core i7, i9
Уровень разгона	высокий	высокий	высокий

Прежде всего отметим топовый звуковой кодек с оптикой и разнообразие видео разъемов, включая редкий для такого сегмента VGA, что значительный плюс для несчастных обладателей мониторов с единственным аналоговым интерфейсом. Его, кстати, можно подключить вторым, даже при наличии дискретной видеокарты.

Тут имеется слот M.2 с комплектным радиатором и один из трех поддерживает адаптеры Wi-Fi, для чего на задней панели есть еще и крепления под антенны.

Но самое главное здесь это мощная система питания с большими радиаторами, способная выдержать любой процессор Core i7 и i9 даже в приличном разгоне. Так что за свою цену у этих материнок не много конкурентов. Версия Gaming 6 отличается в основном цветом и наличием второй сетевой карты, а модель Gaming 9 тремя сетевыми картами, дополнительными двумя USB и Wi-Fi вместо разъема VGA. Материнская плата ASRock Z390 Extreme4

Читать статью Материнская плата GIGABYTE GA-F2A68HM-HD2 (rev. 1.1)

Читайте также: Обзор лучших планшетов Prestigio 2019-2020: какой выбрать, цены, отзывы, характеристики

MSI B360M MORTAR

Качественная материнка, в которой используется улучшенная элементная база и большие радиаторы. Есть три версии данной материнки – MORTAR, ИЛЬЯ МУРОМЕЦ и TITANIUM, которые отличаются только дизайном.

Характеристики MSI B360M MORTAR

Форм-фактор	Micro-ATX
Звуковой кодек	ALC892
Оптика	да
Аудио разъемы	5
Сетевая карта	Intel
Видео разъемы	DVI, HDMI, DP
Количество USB	5
Слоты M.2	2 (SATA, PCI-E)
Количество фаз	5+2
Рекомендуемые процессоры	Core i3, i5

Это материнка практически уровня хороших игровых, основное что ее от них отличает это не топовый аудио кодек, зато у него неплохая обвязка, что тоже немаловажно для качественного звука, плюс полноценные звуковые разъемы и оптический выход.

Есть все современные видео разъемы, кроме безнадежно устаревшего VGA. Количество полноценных USB портов отвечает минимальным требованиям, плюс есть Type-C. Система питания с мощными радиаторами позволяет установить младшую модель Core i5 (8400, 9400F). Материнская плата MSI B360M MORTAR

MSI MAG Z390M MORTAR / MPG Z390M GAMING EDGE AC

Если вам непременно нужно компактная материнка, то вот вам неплохой вариант также оснащенный оптическим выходом. Эти материнские платы схожи по формату и системе питания, но отличаются по разъемам и аудио кодеку, поэтому мы решили совместить их в одном разделе.

Характеристики MSI MAG Z390M MORTAR / MPG Z390M GAMING EDGE AC

MORTAR	GAMING EDGE AC
Форм-фактор	Micro-ATX	Micro-ATX
Звуковой кодек	ALC892	ALC1220
Аудио разъемы	5	5
Оптика	да	да
Видео разъемы	DVI, HDMI, DP	HDMI, DP
Количество USB	5	5
Слоты M.2	3 (SATA, PCI-E, Wi-Fi)	2 (SATA, PCI-E)
Wi-Fi	нет	802.11ac
Количество дросселей	9	9
Рекомендуемые процессоры	Core i5, i7	Core i5, i7
Уровень разгона	средний	средний

В версии MORTAR уже есть полный набор видео разъемов, кроме устаревшего VGA, плюс целых 3 слота M.2, один из которых укороченный и поддерживает модули Wi-Fi (Intel CNVi, IEEE 802.11 AC wave2).

Модель GAMING EDGE AC отличается топовым аудио кодеком, отсутствием разъема DVI и короткого M.2, но имеет на борту встроенный Wi-Fi в диапазоне 2.4 и 5 ГГц, плюс как и положено в таком случае, Bluetooth в качестве дополнения (они просто реализовываются одним чипом).

Система питания здесь чуть слабее, но благодаря высокому качеству элементной базы и большим радиаторам также без труда выдержит средний разгон Core i5 и i7. Прежде всего это решение интересно для компактных корпусов, в которые не поставишь полноразмерную ATX плату. Материнская плата MSI MAG Z390M MORTAR

MSI B360 / H370 GAMING PLUS

Эта материнка подойдет тем, кто хочет иметь качественную и не дорогую полноразмерную плату.

Характеристики MSI B360 / H370 GAMING PLUS

B360	H370
Форм-фактор	ATX	ATX
Звуковой кодек	ALC892	ALC892
Оптика	нет	нет
Аудио разъемы	6	6
Сетевая карта	Intel	Intel
Видео разъемы	DVI, DP	DVI, DP
Количество USB	5	5
Слоты M.2	1 (SATA, PCI-E)	1 (SATA, PCI-E)
Поддержка RAID	нет	да
Количество фаз	6 (4+2)	6 (4+2)
Рекомендуемые процессоры	Core i3, i5	Core i3, i5

Однако, эта материнская плата по некоторым параметрам выглядит хуже, чем предыдущая. У нее нет оптики и разъема HDMI, один слот M.2 и всего 4 фазы на процессор. Поэтому ее есть смысл брать исключительно в том случае, если вам нужны дополнительные слоты PCI-E, а версию H370 только если вам нужен еще и RAID, ибо больше она ничем не отличается.

Не смотря на не очень мощную систему питания, высокое качество элементной базы и достаточно большие радиаторы вполне позволяют установить не только Core i3, но и младшие модели Core i5 (8400, 9400F). Материнская плата MSI B360 GAMING PLUS

ASUS PRIME Z390-A

Это первая доступная по цене материнская плата от ASUS, которую мы могли бы порекомендовать. Серия PRIME славится своей надежностью и стабильностью в разгоне, при отсутствии всего лишнего, присущего более дорогим игровым сериям.

Характеристики ASUS PRIME Z390-A

Форм-фактор	ATX
Звуковой кодек	ALC887
Аудио разъемы	5
Оптика	да
Видео разъемы	HDMI, DP
Количество USB	7
Слоты M.2	2 (SATA, PCI-E)
Wi-Fi	нет
Количество дросселей	9
Рекомендуемые процессоры	Core i5, i7
Уровень разгона	средний

Лишним в данном случае компания ASUS посчитала топовый звуковой кодек, благо хоть есть 5 звуковых разъемов и оптика. С количеством USB не поскупились, как и с радиатором для одного из слотов M.2.

Система питания средней мощности, радиаторы также имеют средней размер. Но если вы будете брать Core i5 или i7 и для вас главное проверенная временем стабильность в разгоне, то эту материнку можно рассматривать к приобретению. Материнская плата ASUS PRIME Z390-A

ASUS ROG STRIX B360-G GAMING

Это первый доступный по цене вариант от ASUS, который мы могли бы рекомендовать и в принципе вполне достойный.

Характеристики ASUS ROG STRIX B360-G GAMING

Форм-фактор	Micro-ATX
Звуковой кодек	ALC887
Оптика	да
Аудио разъемы	5
Сетевая карта	Intel
Видео разъемы	DVI, HDMI
Количество USB	6
Слоты M.2	2 (SATA, PCI-E)
Поддержка RAID	нет
Количество фаз	6 (4+2)
Рекомендуемые процессоры	Core i3, i5

Хотя здесь и используется не топовый аудио кодек, но у него отличная обвязка и экранирование, со звуком здесь все хорошо, плюс есть оптика. Из недостатков можно отметить отсутствие разъема DisplayPort, если он вам нужен.

Простая, но качественная система питания с большими радиаторами позволят устанавливать процессоры Core i3 и i5, с которыми как показывает практика, данная материнка справляется (даже с процессором i5-8600K в максимальной нагрузке проблем с перегревом нет). Все дело в отлично оптимизированном биосе, который не подает излишнее питание на процессор, как это часто бывает на материнках других производителей. Видимо они слишком переживают за стабильность работы своих материнок и перестраховываются путем завышения напряжений. Материнская плата Asus ROG Strix B360-G GAMING

Как CHIP оценивает материнские платы

В случае с материнскими платами для процессоров Intel решающее значение имеют характеристики в такой тестовой категории, как «Оснащение». Здесь мы анализируем слоты, интерфейсы, разъемы, PIN-штекеры, имеющиеся на борту компоненты, решения в области охлаждения и наличие каких-то интересных дополнений.

Во всеобъемлющем рейтинге мы наглядно отображаем все особенности в одной таблице, которая позволяет провести прямое сравнение между всеми протестированными нами моделями. Оценка за оснащение в данной продуктовой категории на 100% определяет общую оценку.

Другие бенчмарки или тесты не имеют непосредственного влияния, но позволяют нам целенаправленно снизить оценку платы, если в каком-то определенном аспекте она проявила себя слишком плохо. Особенно это касается проблем с расположением вставляемых плат. Если, например, высокие планки оперативной памяти мешают использованию габаритного кулера — это вполне может стать оправданной причиной для лишения нескольких рейтинговых баллов.

ASUS ROG STRIX B360-H GAMING

Это абсолютный аналог предыдущей материнки в полноразмерном форм-факторе.

Характеристики ASUS ROG STRIX B360-H GAMING

Форм-фактор	ATX
Звуковой кодек	ALC887
Оптика	да
Аудио разъемы	5
Сетевая карта	Intel
Видео разъемы	DVI, HDMI
Количество USB	6
Слоты M.2	2 (SATA, PCI-E)
Поддержка RAID	нет
Количество фаз	7 (5+2)
Рекомендуемые процессоры	Core i3, i5

Из изменений можно отметить лишь большее количество слотов PCI-E и добавление еще одной фазы в систему питания, что в принципе хорошо, но не достаточно для установки Core i7, поэтому рекомендации по процессорам те же − Core i3 и i5 вплоть до старших моделей. Материнская плата Asus ROG Strix B360-H GAMING

Gigabyte Z370P D3

Еще один представитель на Z370 (который про разгон), но уже от Гиги и гораздо скромней. Хотя функционал мало чем отличается от топа, но компоновка уже не такая броская, да и гирлянд разноцветных здесь нет, что в некотором смысле даже хорошо.
Плата имеет лишь один полноценный PCI‑E x16, 4 DIMM-cлота, которые держат память на частоте в 4 ГГц в 2‑канальном режиме, 7‑канальный кодек Realtek ALC892 и 4 USB 3.1. Подсистема питания хорошая, но не для рекордов разгона.

Хотя за такие деньги это просто идеальное решение для энтузиастов.

GIGABYTE B360 / H370 AORUS GAMING 3 WIFI

Мы не рекомендовали игровые материнки от этого производителя в компактном формате, так как они ничем не лучше рассмотренной ASUS и хуже чем MSI, а стоят дороже, при этом на них много нареканий. Так что сразу рекомендуем достойную полноразмерную модель, да еще и с Wi-Fi модулем.

Характеристики GIGABYTE B360 / H370 AORUS GAMING 3 WIFI

B360	H370
Форм-фактор	ATX	ATX
Звуковой кодек	ALC892	ALC1220
Оптика	нет	нет
Аудио разъемы	6	6
Сетевая карта	Intel	Intel
Видео разъемы	DVI, HDMI	DVI, HDMI
Количество USB	6	6
Слоты M.2	2 (SATA, PCI-E)	2 (SATA, PCI-E)
Поддержка RAID	нет	да
Количество фаз	7 (5+2)	10 (8+2)
Рекомендуемые процессоры	Core i3, i5	Core i5, i7

За свою цену данная материнка является вполне добротной, но предлагает не самое крутое оснащение – тут нет топового кодека, оптики, всего 2 видео разъема и средненькая система питания в модели на чипсете B360, но с достаточно большими радиаторами.

Основная фишка здесь все-таки Wi-Fi, который реализован просто в виде M.2 адаптера и заглушки PCI-слота с антеннами, которые идут в комплекте. Само-собой поддерживается стандарт 802.11ac в диапазоне 2.4 и 5 ГГц.

Модель на чипсете B360 не рассчитана на сборку топовых конфигураций, но с любым Core i3 и i5 вполне справится. Брать ее имеет смысл прежде всего если вы никак не можете подключить ПК к интернету кабелем и вам ну очень нужен Wi-Fi, здесь это выйдет дешевле. В остальном эта материнка ничем не лучше моделей, которые мы рассмотрим дальше.

А вот модель на чипсете H370 в этот раз имеет действительно важные отличия. Это топовый кодек с улучшенной обвязкой и гораздо более мощная система питания, позволяющая установить топовый 6-ядерный процессор из линейки Core i7 (8700). Сюда в принципе можно было бы поставить даже 8-ядерный Core i9 (9900), но при условии если не грузить его под завязку профессиональными приложениями, а использовать больше для игр. В противном случае понадобится еще более мощная материнка, обычно для таких камней берут гораздо более дорогие модели с 12 фазами на процессор на чипсете Z390.

В обоих случаях основным недостатком является отсутствие оптики и в будущем вы не сможете подключить таким образом колонки, если вдруг у вас возникнет желание, но такова цена дешевого Wi-Fi. Материнская плата Gigabyte B360 AORUS GAMING 3 WIFI rev. 1.0

GIGABYTE Z490 UD

Сокет: LGA1200
Поддерживаемые процессоры: 10th Generation Intel Core i9/Intel Core i7/Intel Core i5/Intel Core i3/Intel Pentium/Intel Celeron
Чипсет: Intel Z490 Express
Слоты модулей памяти: DDR4 DIMM, 2133-4500 МГц
Аудиосистема: Realtek ALC887
Сетевой LAN-интерфейс: Realtek GbE LAN
Графические интерфейсы: HDMI
Интерфейсы накопителей: M.2 x 2, SATA 3 x 6
Порты: USB 3. 2 x 8 + USB 2.0 x 4
Форм-фактор: ATX

А теперь о более премиальных и актуальных моделях. Чипсет — Z490 Express, официальная поддержка разгона памяти и процессора имеется, так что колдовать с бубном не придётся. Дизайн подсистемы питания прогрессивный, по схеме фаз 11 + 1. Брать эту мать меньше, чем под восьмиядерные процессоры, смысла нет.

Радиаторы, как это и должно быть в таких моделях, крайне массивные и имеют приятный внешний вид. Слотов DIMM четыре, они могут работать с оперативной памятью до 4500 МГц. Это, пожалуй, одно из преимуществ новых поколений чипсетов – им неплохо бустанули максимальную частоту ОЗУ. Пусть для Intel это не что-то революционное, но всё же приятное.

Интерфейсов графики скажем так немного, всего лишь один порт HDMI. По сути, тут больше и не нужно, вряд ли кто-то будет использовать мать подобного уровня вкупе со встроенной графикой. Скорее всего такую модель купят, чтобы полностью и на все 100% использовать все ресурсы, в том числе и CrossFire, так что с графическими интерфейсами проблем быть не может.

Из неприятных минусов тут два разъёма M.2, но, к сожалению, с технологией PCI-e 3.0, что очень странно. Также производитель по всей видимости не предусмотрел пассивного охлаждения для NVMe накопителей. Это минусы конечно не критичны, но поддержку PCI-e 4.0 в платах премиального уровня всё же хотелось бы видеть.

ASRock Fatal1ty B360 Gaming K4 / H370 Performance

Материнки из разряда все и сразу за небольшие деньги (кроме Wi-Fi разумеется, который мало кому нужен).

Характеристики ASRock Fatal1ty B360 Gaming K4 / H370 Performance

B360 Gaming K4	H370 Performance
Форм-фактор	ATX	ATX
Звуковой кодек	ALC1220	ALC1220
Оптика	да	да
Аудио разъемы	5	5
Сетевая карта	Intel	Intel
Видео разъемы	VGA, HDMI, DP	VGA, HDMI, DP
Количество USB	5	5
Слоты M.2	2 (SATA, PCI-E, Wi-Fi)	2 (SATA, PCI-E, Wi-Fi)
Поддержка RAID	нет	да
Количество фаз	12 (10+2)	12 (10+2)
Рекомендуемые процессоры	Core i5, i7	Core i5, i7

Тут используется топовый кодек с оптикой, также стоит отметить наличие VGA разъема (что редкость для игровых материнок такого класса) и усиленной системой питания, 10-фаз из которой идет на процессор. Один из слотов M.2 предназначен для установки Wi-Fi адаптера, а на задней панели материнки есть крепления для антенн, что позволит не занимать под это заглушку PCI-слота.

Из недостатков стоит отметить отсутствие DVI разъема − VGA конечно хорошо, но вряд ли многие будут собирать систему на этой материнке без видеокарты только ради мощного процессора для работы и качественного звука. Но в принципе такое тоже возможно, если это не связано с профессиональным видеомонтажом или сложным трехмерным моделированием, что требует дискретной графики.

Логично, что приобретать эту материнку целесообразно под мощный процессор Core i7 (8700) или под Core i5 с возможностью поставить более мощный процессор в будущем. Также она в принципе справится с Core i9 (9900) при условии отсутствия диких нагрузок (типа длительного исполнения AVX инструкций или многочасового рендеринга с полной загрузкой процессора). Приобретать старшую версию есть смысл только ради RAID. Материнская плата ASRock Fatal1ty B360 Gaming K4

Gigabyte Z370 HD3P

Так называемая золотая середина между платами под интенсивный разгон и добротными рабочими лошадками. Сразу скажем, что рекордов оверклокинга данная МП не принесет, но добавить несколько сотен мегагерц – легко, тем более все горячие элементы платы надежно защищены от перегрева.

Компоновка практически идентична вышепредставленной «Гиге», но с некоторыми нюансами: 2 порта M.2 вместо одного, более крутой звук Realtek ALC 1220 и добавление VGA+DVI‑D на заднюю интерфейсную панель. И о USB‑C чуть не забыл, которого в Z370P D3 тоже не наблюдается.

MSI B360 / H370 GAMING PRO CARBON

Одна из лучших материнок в своем классе, здесь все сделано как положено.

Характеристики MSI B360 / H370 GAMING PRO CARBON

B360	H370
Форм-фактор	ATX	ATX
Звуковой кодек	ALC1220	ALC1220
Оптика	да	да
Аудио разъемы	5	5
Сетевая карта	Intel	Intel
Видео разъемы	HDMI, DP	HDMI, DP
Количество USB	7	7
Слоты M.2	2 (SATA, PCI-E)	2 (SATA, PCI-E)
Поддержка RAID	нет	да
Количество фаз	10 (8+2)	10 (8+2)
Рекомендуемые процессоры	Core i5, i7	Core i5, i7

Плата выполнена очень качественно из премиальных комплектующих, оснащена топовым кодеком с оптическим выходом, большим количеством полноразмерных USB разъемов и системой питания достаточной для работы топового Core i7 под постоянной высокой нагрузкой.

Она может вам не подойти только в двух случаях – если у вас пока не будет видеокарты, а для подключения монитора требуется DVI или если вы хотите иметь следующую аналогичную модель от лидера в производстве материнок ASUS, у которой кстати этот разъем есть. Отличие старшей версии заключается лишь в чипсете и соответственно поддержке RAID, но ее уже практически нет в продаже. Материнская плата MSI B360 GAMING PRO CARBON

MSI MAG Z390 TOMAHAWK

Очень качественная и красивая материнская плата, как и предыдущие модели от MSI из серии TOMAHAWK, которые прекрасно себя зарекомендовали.

Характеристики MSI MAG Z390 TOMAHAWK

Форм-фактор	ATX
Звуковой кодек	ALC892
Аудио разъемы	5
Оптика	да
Видео разъемы	HDMI, DP
Количество USB	5
Слоты M.2	3 (SATA, PCI-E, Wi-Fi)
Wi-Fi	нет
Количество дросселей	9
Рекомендуемые процессоры	Core i5, i7
Уровень разгона	средний

Кодек здесь правда не топовый, но с обвязкой все отлично, так что реальную разницу будет сложно заметить, плюс есть оптика. Из видео разъемов есть только самые современные HDMI и DisplayPort. Наиболее отличительной особенностью является наличие двух сетевых карт с соответствующими разъемами RJ45, если вам это нужно.

Слотов M.2 три, на одном есть радиатор и один укороченный с поддержкой Wi-Fi. Система же питания тут послабее, поэтому мы бы не рекомендовали данную материнку для разгона Core i9. Но с Core i5 и i7 в хорошем не экстремальном разгоне она справится без проблем. Материнская плата MSI MAG Z390 TOMAHAWK

ASUS ROG STRIX B360-F GAMING / H370-F GAMING

Эта материнская плата аналогична по качеству и оснащению предыдущей модели от MSI и лучшее что предлагает компания ASUS для игровых ПК не ориентированных на разгон.

Характеристики ASUS ROG STRIX B360-F GAMING / H370-F GAMING

B360-F	H370-F
Форм-фактор	ATX	ATX
Звуковой кодек	SupremeFX	SupremeFX
Оптика	да	да
Аудио разъемы	5	5
Сетевая карта	Intel	Intel
Видео разъемы	DVI, HDMI, DP	DVI, HDMI, DP
Количество USB	6	6
Слоты M.2	2 (SATA, PCI-E)	2 (SATA, PCI-E)
Поддержка RAID	нет	да
Количество фаз	10 (9+1)	10 (9+1)
Рекомендуемые процессоры	Core i5, i7	Core i5, i7

В своих материнских платах компания ASUS под кодеком, именуемым SupremeFX, скрывает различные решения от Realtek. Но в данном случае под красивым металлическим экраном находится топовый кодек ALC1220, плюс хорошая обвязка с японскими конденсаторами и усилителем для наушников. В итоге имеем отличное качество звука как в колонках, так и в наушниках, плюс оптический выход.

Здесь есть все современные видео разъемы и достаточно мощная система питания, без проблем выдерживающая высокие нагрузки от старших моделей процессора Core i7 (8700), но для Core i9 она все же слабовата. Но для игр и i7 с головой достаточно, так что это будет отличный выбор для геймера. Материнская плата Asus ROG Strix B360-F GAMING Также предлагаем вам статью «Как выбрать материнскую плату» и «Обзор материнской платы ASUS Z170 Pro Gaming», из которых вы узнаете много полезного о материнских платах.

Материнская плата Gigabyte B365 M AORUS ELITE Материнская плата ASRock B365 Phantom Gaming 4 Материнская плата Gigabyte B360 M AORUS PRO rev. 1.0

ASRock Z370 Extreme4

Данная материнская плата может потягаться с первым местом рейтинга за звание лучшей и в одном она точно выиграет – в стоимости. В последнее время ASRock наподдали в отношении качества своих продуктов и сделали совсем уж хорошо. Осталось только UEFI-BIOS до ума довести, а то там черт ногу сломит иной раз.

Обвязка платы действительно мощная: контроллеры Intel, звуковая подсистема Realtek ALC1220 с отдельным радиатором, поддержка оперативной памяти с частотой до 4333 МГц (сначала найти бы ту, что гналась до подобных частот), PCI‑E x16/x8/x4 (по одной штуке каждого), полноценная поддержка RAID 0,1,5,10 и 2 скоростных M.2.

Немного подсветки, радиаторы на мосфетах, опрятный внешний вид и множество разъемов для вертушек охлаждения – отличный вариант для тех, кто не фанатеет по ASUS, но любит хорошие вещи.

Обзор материнской платы Gigabyte X670E Aorus Master на чипсете AMD X670E

В данном разделе мы изучаем как устроена та или иная материнская плата, на что способна ее система питания, с каким комплектом физических «штучек», а также программных средств она попадает к потребителю. Исследование процессоров — в своем разделе, и в частности, имеется объемный материал по AMD Ryzen 9 7950X.

Напомню, что такая фигурная крышка у новой серии процессоров AMD — требования инженеров, желавших оставить ряд электрических компонентов SMD за пределами крышки, чтобы не подвергать их высоким температурам. А разместить их внизу чипа уже не получится из-за LGA-формата. Все это вынуждает нас более тщательно подходить к процессу накладывания термопасты на такой CPU.

Стоит снова напомнить, что у Gigabyte кроме собственного бренда есть суббренд Aorus, в который компания относит все самые навороченные и флагманские продукты. Вот наша сегодняшняя плата относится к этой серии — Gigabyte X670E Aorus Master, базируемая на AMD X670E (чем X670E отличается от X670 — напомню ниже).

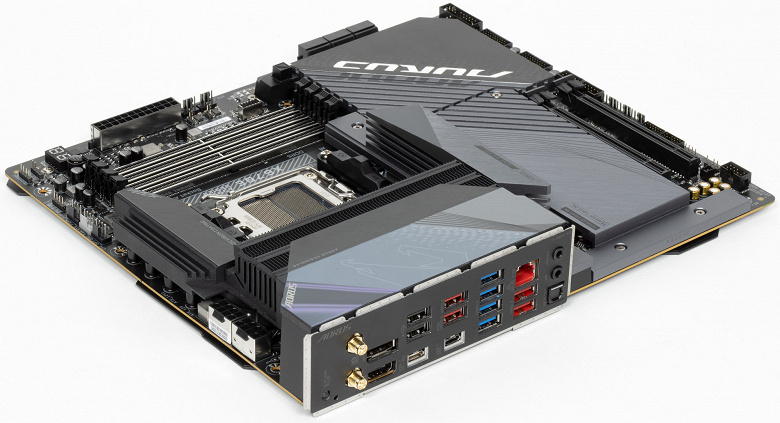

Gigabyte X670E Aorus Master поставляется в традиционной для Aorus коробке из жесткого картона с фирменным орлиным дизайном серии. Комплект размещен под платой в отдельных отсеках.

Комплект поставки для одного из топовых продуктов в целом неплох: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются антенна встроенного Wi-Fi/BT-модуля, удлинитель и адаптер для подключения подсветок, фирменный G-connector для передней панели), два термодатчика, датчик шума, бонусные наклейки и стяжки.

ПО не поставляется, впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки.

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

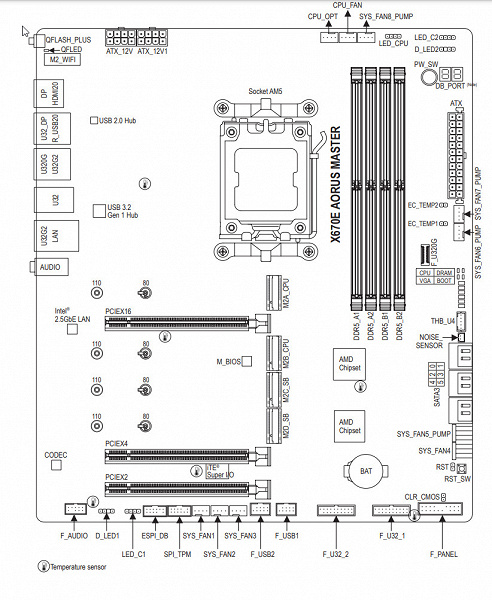

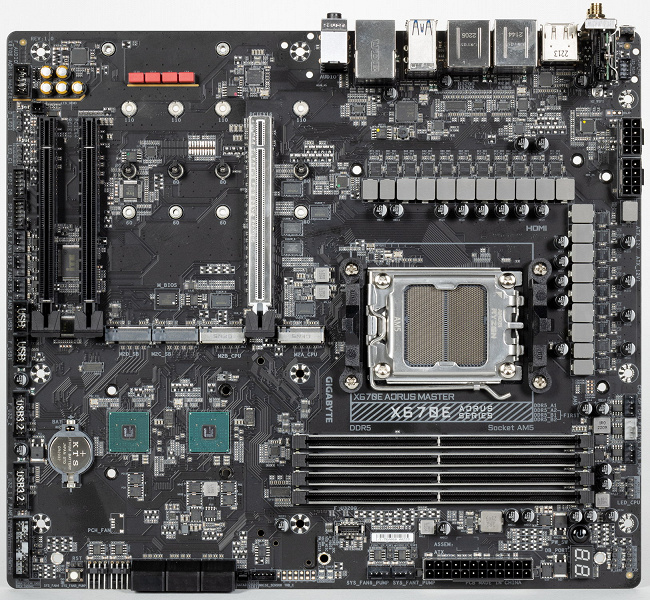

Форм-фактор

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Gigabyte X670E Aorus Master имеет размеры 305×270 мм, поэтому выполнена в форм-факторе E-ATX, и на ней имеются 9 монтажных отверстий для установки в корпус. Однако следует иметь в виду, что два из девяти монтажных отверстий перекрыты радиатором для слота M.2 (M2A_CPU).

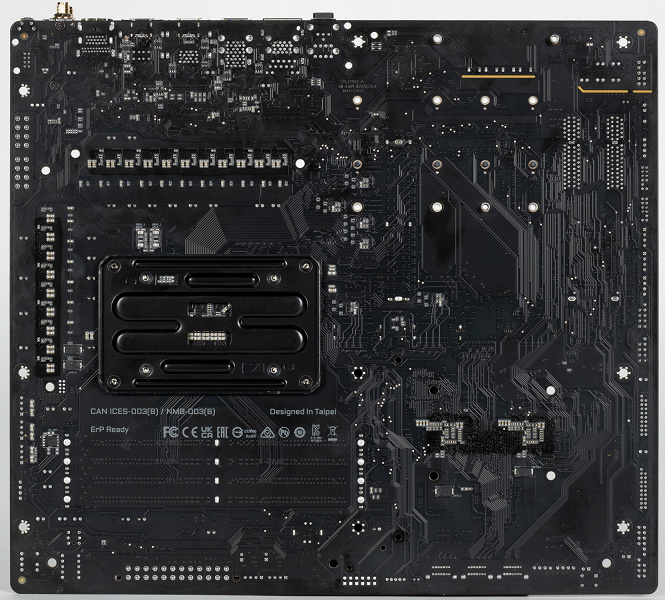

На оборотной стороне почти ничего нет. Текстолит обработан хорошо: во всех точках пайки не только острые концы срезаны, но и все неплохо отшлифовано. На задней стороне установлена пластина из алюминия с наноуглеродным покрытием. Она пластина помогает отводить тепло от задней стороны PCB через термоинтерфейс и обеспечивает жесткость материнской платы.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Поддерживаемые процессоры	AMD Ryzen 7xxx под AM5
Процессорный разъем	AM5
Чипсет	AMD X670E
Память	4 × DDR5, до 128 ГБ, до DDR5-6666 (XMP/Expo), два канала

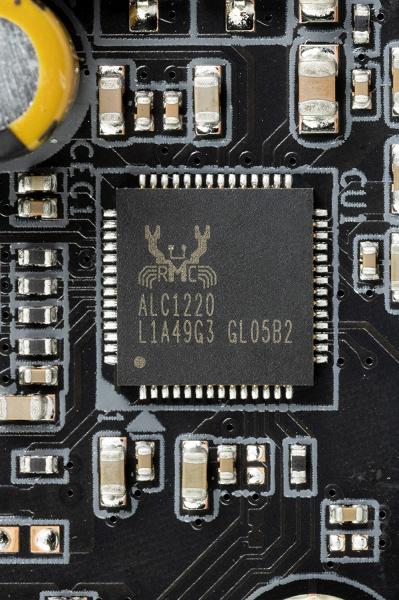

Аудиоподсистема	1 × Realtek ALC1220 (7.1)
Сетевые контроллеры	1 × Intel i225-V Ethernet 2.5 Гбит/с 1 × Intel Dual Band Wireless AX210NGW (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.2)
Слоты расширения	1 × PCI Express 5.0 x16 1 × PCI Express 4.0 x16 (режим x4) 1 × PCI Express 3.0 x16 (режим x2)
Разъемы для накопителей	6 × SATA 6 Гбит/с (X670E) 2 × M.2 (CPU, PCIe 5.0 x4 для устройств формата 2260/2280/22110) 2 × M.2 (X670E, PCIe 4.0 x4 для устройств формата 2260/2280/22110)

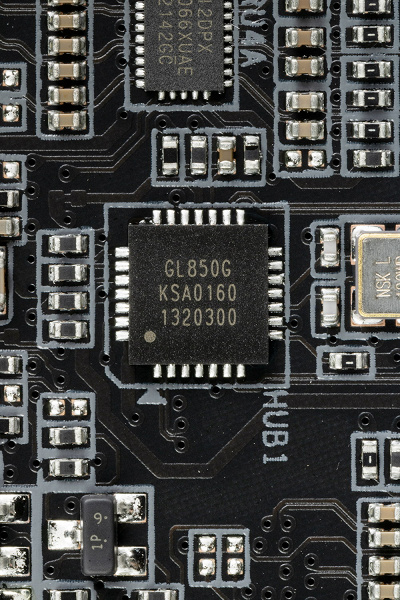

USB-порты	2 × USB 2.0: 2 порта Type-A (черные)(Genesys Logic GL850G) 4 × USB 2.0: 2 внутренних разъема на 4 порта (X670E) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (X670E) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) (RTS5411) 1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (X670E) 1 × USB 3.2 Gen2x2: 1 порт Type-C (X670E) 1 × USB 3.2 Gen2: 1 порт Type-C (CPU) 4 × USB 3.2 Gen2: 4 порта Type-A (красные) (X670E+CPU)
Разъемы на задней панели	1 × USB 3.2 Gen2 (Type-C) 1 × USB 3.2 Gen2x2 (Type-C) 4 × USB 3.2 Gen2 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 2 × USB 2.0 (Type-A) 1 × RJ-45 2 аудиоразъема типа миниджек 1 × S/PDIF (оптический, выход) 1 × DisplayPort 1 × HDMI 2 антенных разъема кнопка перепрошивки BIOS — Q-Flash Plus
Прочие внутренние элементы	24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 10 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 2 разъема для подключения неадресуемой RGB-ленты 2 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем для сброса CMOS 1 разъем TPM для систем безопасности 1 разъем для подключения карт Thunderbolt 2 разъема для термодатчиков 1 разъем для подключения управления с передней панели корпуса 1 кнопка включения питания Power 1 кнопка перезагрузки Reset
Форм-фактор	E-ATX (305×270 мм)
Примерная цена	в районе 40 тысяч рублей на момент подготовки обзора

Читать статью Обзор всех разъемов материнской платы компьютера

Основная функциональность: чипсет, процессор, память

Схема работы связки чипсет+процессор.

Процессоры Ryzen 7000 поддерживают:

3 порта USB 3,2 Gen2 Type-C,
1 порт USB 3,2 Gen2 Type-A,
1 порт USB 2.0,
28 линий ввода-вывода (включая PCI-E 5.0):
- 4 линии из них идут на взаимодействие с X670/X670E,
- 16 линий — это PCI-E 5.0 слоты для видеокарт,
- Осталось 8 линий PCIe 5.0:
  - 4 линии — это слот M.2,
  - остальные 4 могут конфигурироваться производителями материнских плат на выбор.
  В свою очередь чипсет X670/X670E поддерживает до:
  - 8 портов USB 3.2 Gen2,
  - 2 портов USB 3.2 Gen2x2,
  - 12 портов USB 2.0,
  - 24 линии ввода-вывода:
    - 4 линии для связи внутри микросхем чипсета (см. ниже).
    - Остальные 20 линий распределяются как 12 PCIe 4.0 + 8 PCIe 3.0 (включая до 8 портов SATA).
    Таким образом в сумме от тандема X670/X670E+Ryzen 7000 мы получаем:
    - 16 PCI-E 5.0 линий для видеокарт (от процессора);
    - 2 порта USB 3.2 Gen2x2 (от чипсета);
    - 12 портов USB 3.2 Gen2 (4 от процессора, 8 от чипсета);
    - 13 портов USB 2.0 (1 от процессора, 12 от чипсета);
    - 8 портов SATA 6Гбит/с (от чипсета)
    - 8 линий PCIe 5.0 (от процессора), 4 из которых — на слот М.2, 4 — могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
    - 12 линий PCI-E 4.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
    - 8 линий PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).
    Итого: 25 портов USB, 28 свободных PCI-E линий (включая до 8 портов SATA).

    Здесь надо сказать два основных момента:
    1. Отличия между чипсетами X670 и X670E

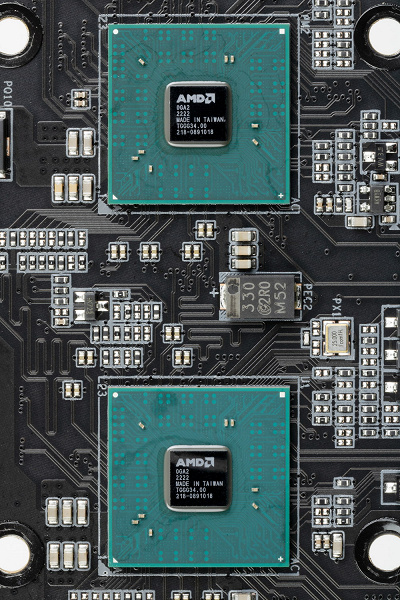

    2. Почему чипсет состоит из двух микросхем.
    Чипсеты AMD X670 и X670E полностью равнозначны по функциональности (набору портов и линий), но слот PCIe x16 (для видеокарт), получаемый данные от процессора в случае X670E получает версию PCIe 5.0, а в случае X670 — 4.0. Отсутствие версии 5.0 у слота для видеокарт помогает снизить стоимость материнских плат в случае с X670, ибо разработчики смогут экономить на усилителях (редрайверах) сигнала PCIe 5.0, которые пока весьма недешевы, а также матплаты с X670 не имеют крайне жестких требований к разводке печатной платы, чтобы избежать искажений сигналов.

    Чипсет X670/X670E получил сильно больше как портов, так и линий PCIe, нежели предшественник, и чтобы не получить одну очень горячую микросхему, памятуя проблему чипсета X570, которому на начальных порах требовался весьма шумный вентилятор, AMD разделила функциональность на две микросхемы по принципу: «восходящее» и «нисходящее» соединения. «Восходящий» чип подключен к процессору через PCIe 4.0 x4, а «нисходящий» к «восходящему» через другое соединение PCIe 4.0 x4. Обе микросхемы произведены силами ASMedia.

    Новое поколение Ryzen 7xxx поддерживает как традиционные уже модули памяти DDR5 c Intel XMP (Extreme Memory Profile) (которые через Direct Over Clock Profile (DOCP) подгоняются под характеристики, заложенные в XMP), так и модули с проприетарным от AMD профилем Expo.

    Детально об этом всем имеется в материале по самому процессору Ryzen 9 7950X и архитектуре Zen4, здесь лишь я замечу, что пока у нас в лаборатории таких модулей памяти нет (использовали память на 6000 МГц по XMP с CL32).

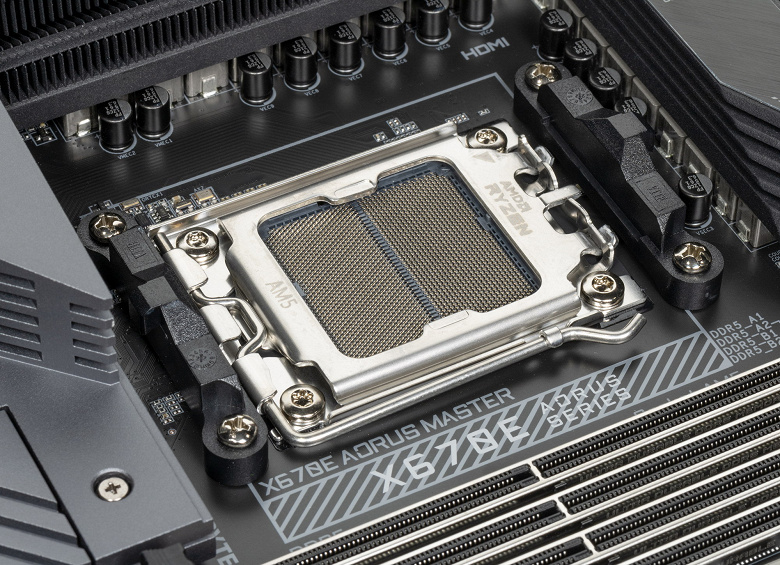

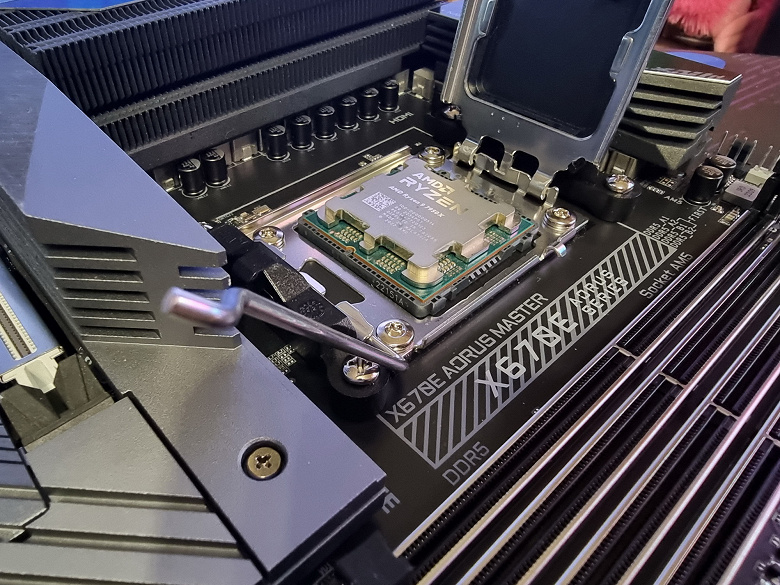

    Gigabyte X670E Aorus Master поддерживает процессоры AMD поколения 7000, выполненные под разъем (сокет) AM5.

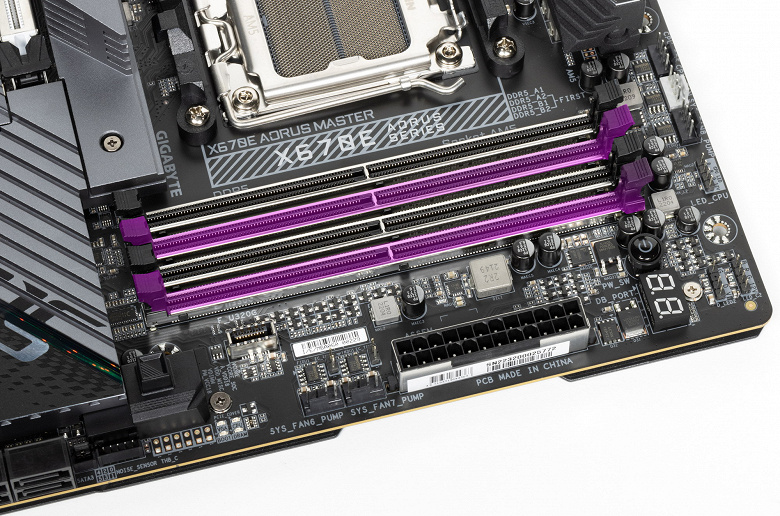

    Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2). Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 128 ГБ. Поддерживаются профили XMP и Expo.

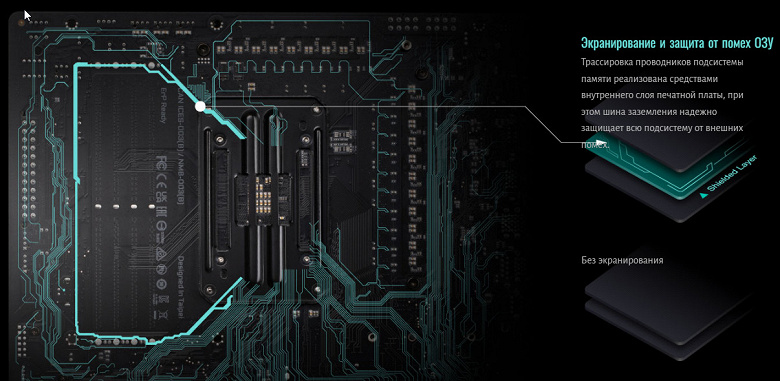

    Слоты DIMM имеют металлическую окантовку, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех. С той же целью проводники к ОЗУ тщательно экранированы.

    Периферийная функциональность: PCIe, SATA, разные «прибамбасы»

    Выше мы изучили потенциальные возможности тандема X670E+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

    Итак, кроме USB-портов, к которым мы подойдем позже, чипсет X670E обладает 20 PCIe линиями (плюс 4 линии на аплинк с процессором). Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом:
    - Слот PCIe x16_2 (4 линии PCIe 4.0);
    - Переключатель: или слот PCIe x16_3, или порты SATA 4,5 (максимум 2 линииPCIe 3.0);
    - SATA 0,1,2,3 (4 линии PCIe 3.0);
    - Слот M.2 (M2C_SB) (4 линии PCIe 4.0);
    - Слот M.2 (M2D_SB) (4 линии PCIe 4.0);
    - Intel i225-V (Ethernet 2.5 Gb/s) (1 линия PCIe 3.0);
    - Intel AX210NGW WIFI/BT (Wireless) (1 линия PCIe 3.0)
    20 линий PCIe (12 версии 4.0 и 8 версии 3.0) оказались занятыми, включая 6 портов SATA.

    Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:
    - Порт M.2 (M2A_CPU) (4 линии PCIe 5.0);
    - Порт M.2 (M2D_CPU) (4 линии PCIe 5.0);
    - Слот PCIe x16_1 (16 линий PCIe 5.0);

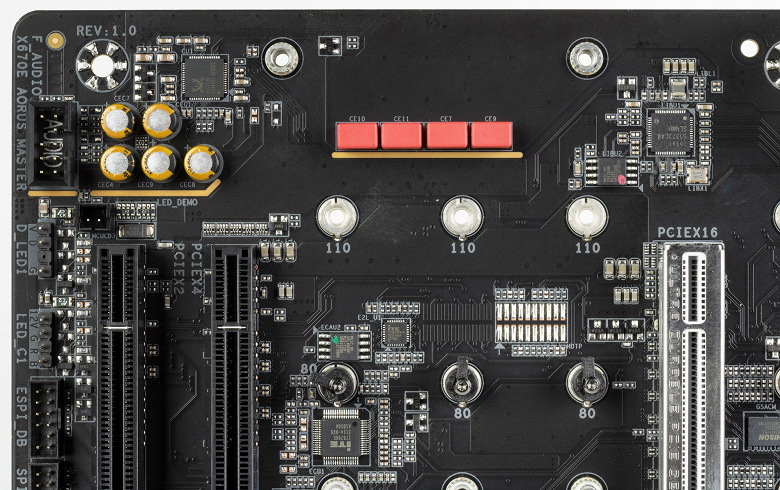

    В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеком идет путем эмуляции PCI шины. А также контроллер USB 2.0 Genesys Logic GL850G использует линию USB 2.0 от CPU, а Realtek RTS5411 использует 1 линию USB 3.2 Gen1 от X670E (детали ниже в разделе USB портов).

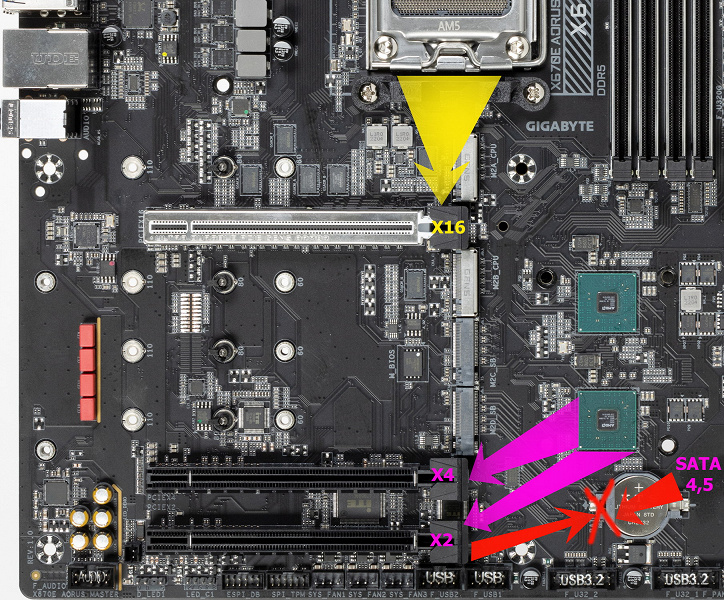

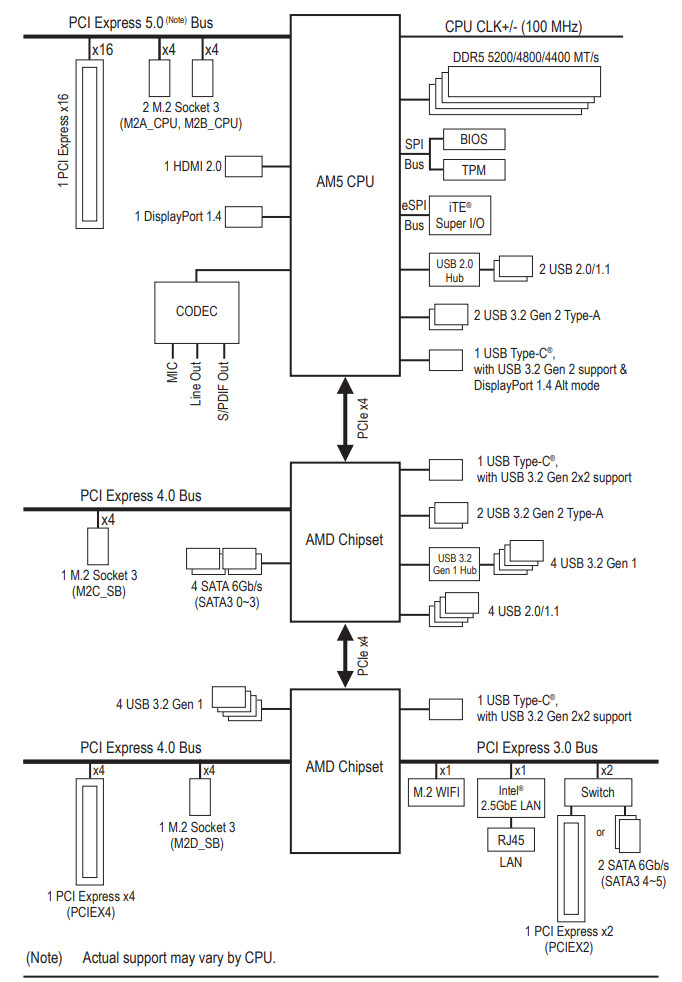

    Выше приведена полная схема распределения ресурсов по слотам PCIe. Всего на плате есть 3 слота PCIe: один PCIe x16 PCIe 5.0, получающий данные от процессора, и два «длинных» слота, получающие данные от X670E, но работающие по схеме x4 и x2. Последний слот PCIe x16_3 делит ресурсы с двумя портами SATA 4 и 5.

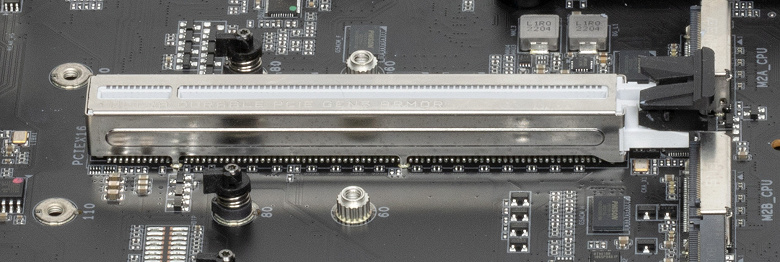

    «Процессорный» слот PCIe x16 имеет металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слоты от электромагнитных помех.

    Для удобного извлечения видеокарт из слота имеется специальная кнопка — EZ-Plus, что расположена около слота PCIe x16, но в легко доступном месте.

    Матплата позволяет смонтировать СО любого размера.

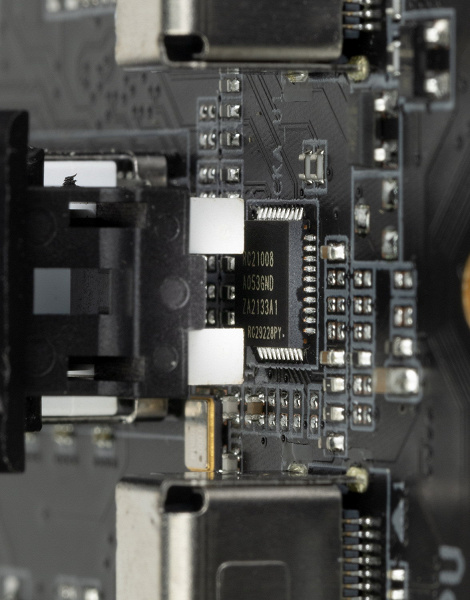

    Для поддержания стабильных частот на шине PCIe 5.0 (и для нужд оверклокеров) имеется внешний тактовый генератор RC21008 от Renesas.

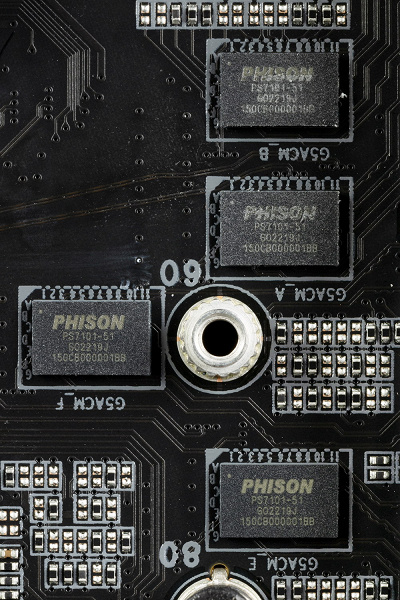

    А также имеются усилители сигнала PCIe 5.0 PS7101 от Phison.

    На очереди — накопители.

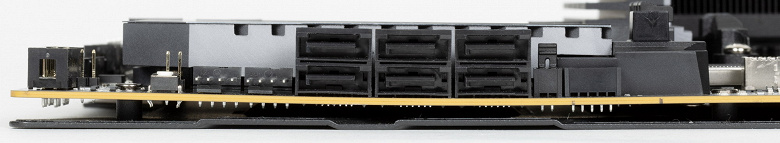

    Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2. Все порты SATA реализованы через чипсет X670E и поддерживают создание RAID.

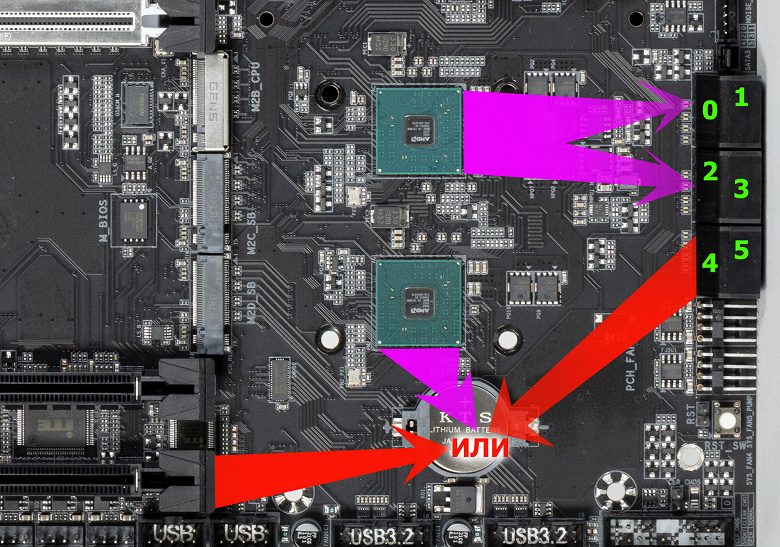

    Порты SATA 4 и 5 делят ресурсы со слотом PCIe x16_3.

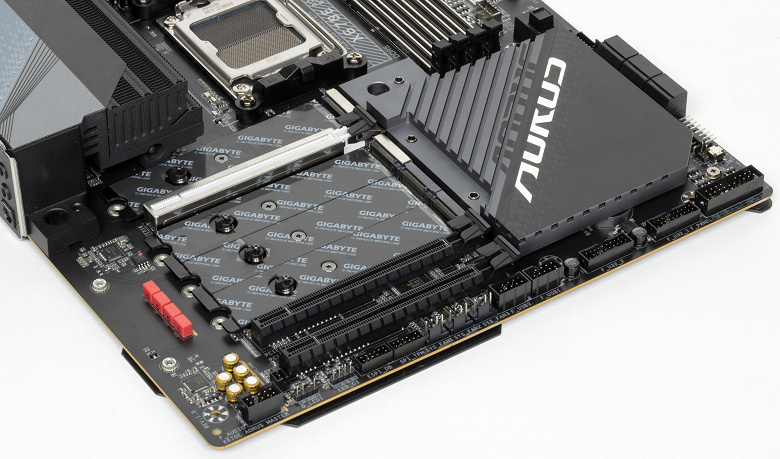

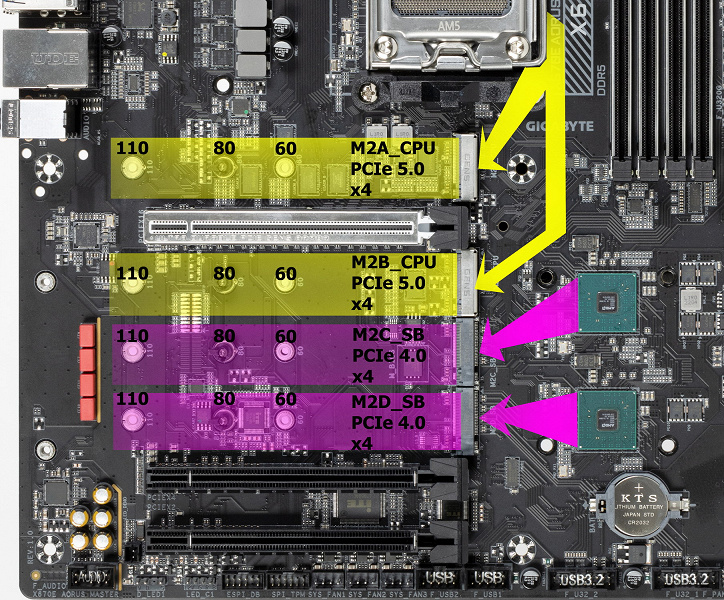

    Материнская плата имеет 4 гнезда форм-фактора М.2.

    Все 4 слота поддерживают размеры модулей 2260/2280/22110 и работают с модулями только с PCIe интерфейсом. Первые 2 слота М.2 получают данные от от CPU. Вторые 2 — от X670E.

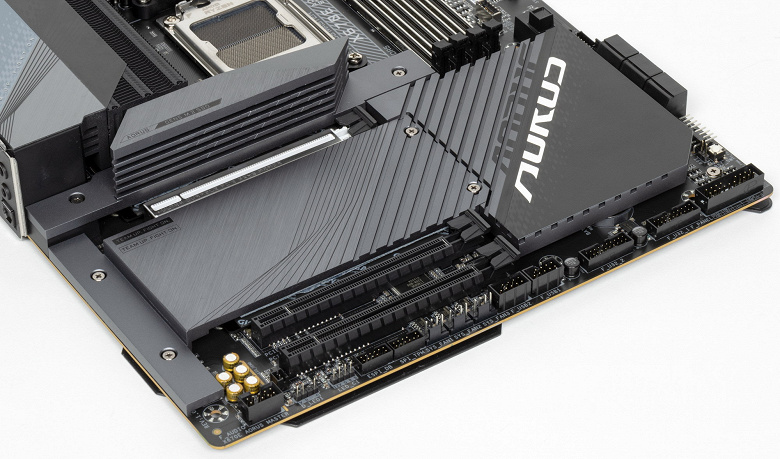

    Все M.2 слоты имеют радиаторы. Верхний M2A_CPU обладает отдельным радиатором, когда как остальные M.2 имеют общий радиатор. Надо еще раз отметить, что два М.2 слота получают данные от CPU, другие два — от X670E. Все 4 слота не делят ресурсы ни с какой иной периферией.

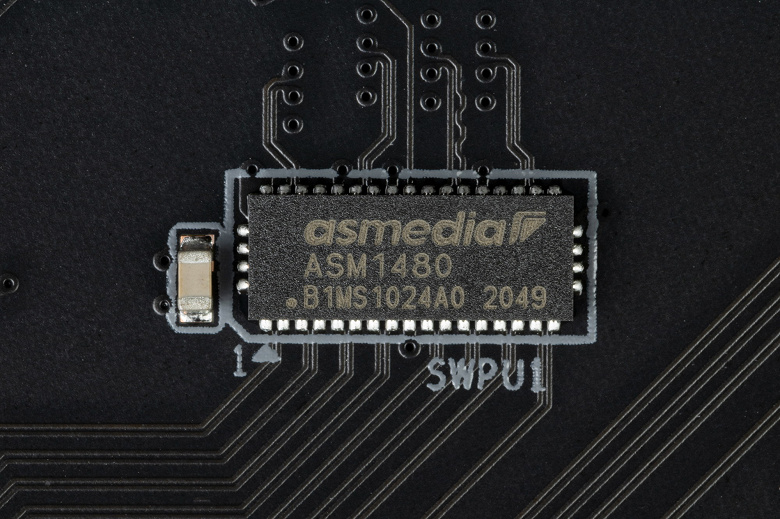

    Как видим, перераспределение линий PCIe между слотом PCIe x16_3 и портами SATA у этой материнки имеется, поэтому востребован мультиплексор от ASMedia.

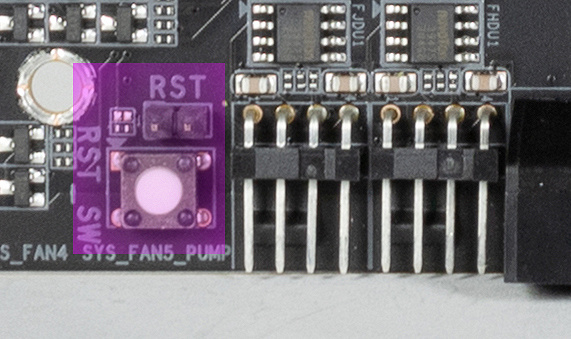

    Расскажем и о других «прибамбасах» на плате. Разумеется, есть кнопки питания и перезагрузки. При этом «reset» представлен в двух видах: кнопки и перемычки (и это еще при наличии штатной перемычки в наборе для подключения к корпусу), и данный набор может конфигурироваться через настройки в BIOS (например, можно на эту кнопку подключить работу подсветки, перезагрузка ОС с принудительным выходом в настройки BIOS, запуск защищенного режима).

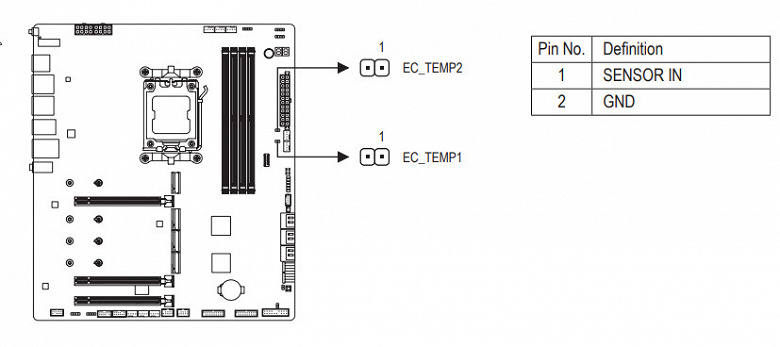

    Также матплата снабжена двумя гнездами для термодатчиков.

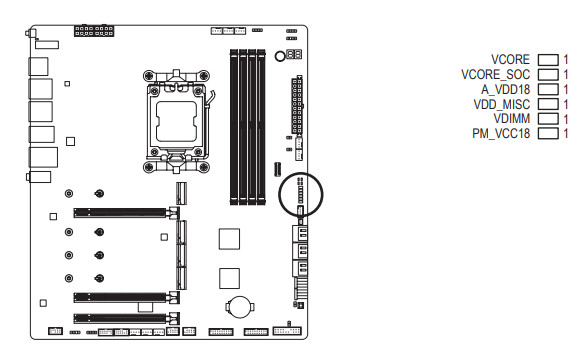

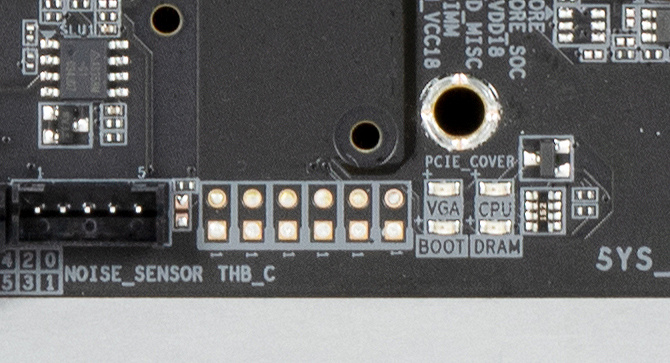

    Также есть точки для измерения вольтажа всех основных подсистем.

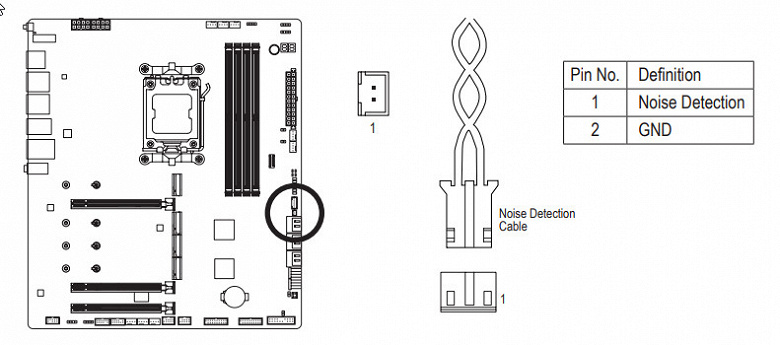

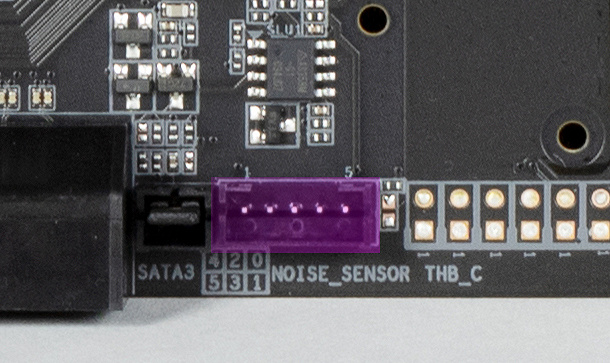

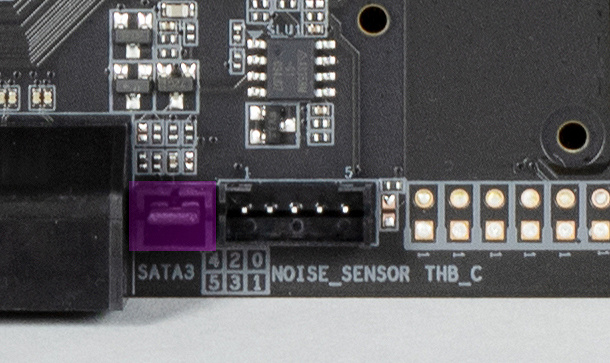

    Еще к плате можно подключить датчик шума для более интеллектуального управления вентиляторами через ПО или BIOS.

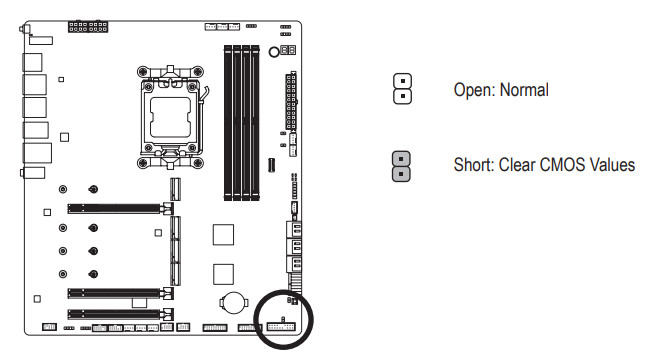

    Конечно, есть и возможности сброса CMOS с помощью перемычки.

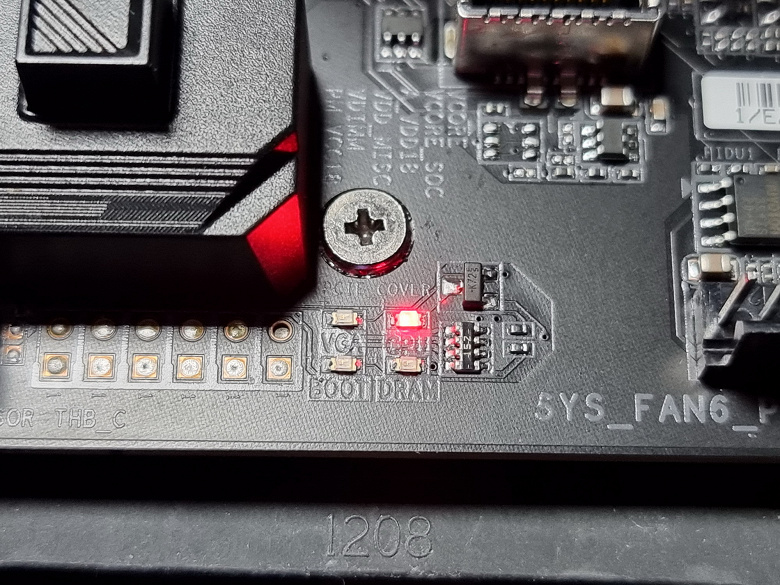

    У платы еще есть световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.

    Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.

    Кроме того имеется и табло POST-кодов (или Q-code), извещающее о текущем состоянии платы в процессе запуска и работы. Его хорошо видно на одном из фото выше.

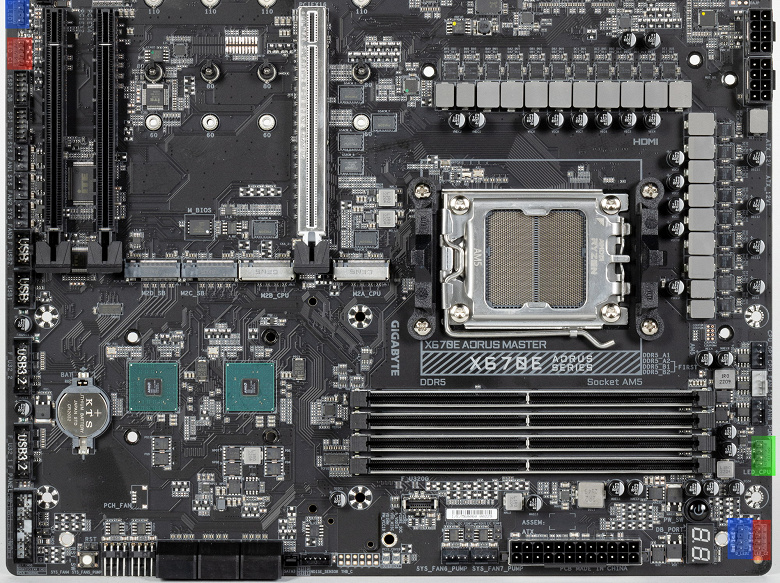

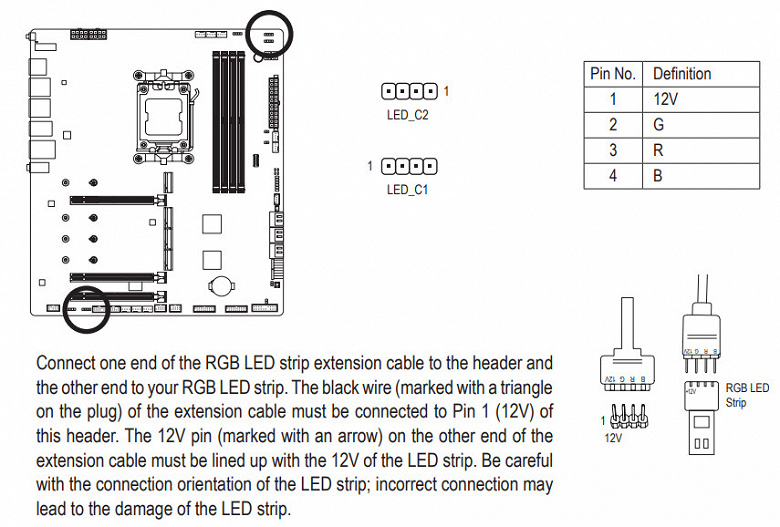

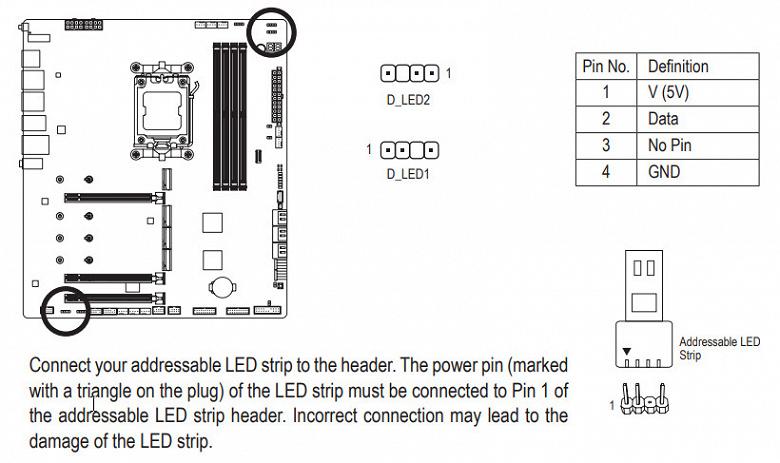

    Продолжая разговор о световых штучках, надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Имеется 4 разъема для подключения любых устройств этого плана: 2 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств (отмечены синим цветом) и 2 разъема неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств (отмечены красным цветом). Разъемы объединены в пары, разнесенные на противоположные края платы. Также имеется и еще одно гнездо (отмечено зеленым) для подключения неадресуемой (12В) подсветки от фирменного кулера AMD (по сути 3 разъема для RGB 12V).

    Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

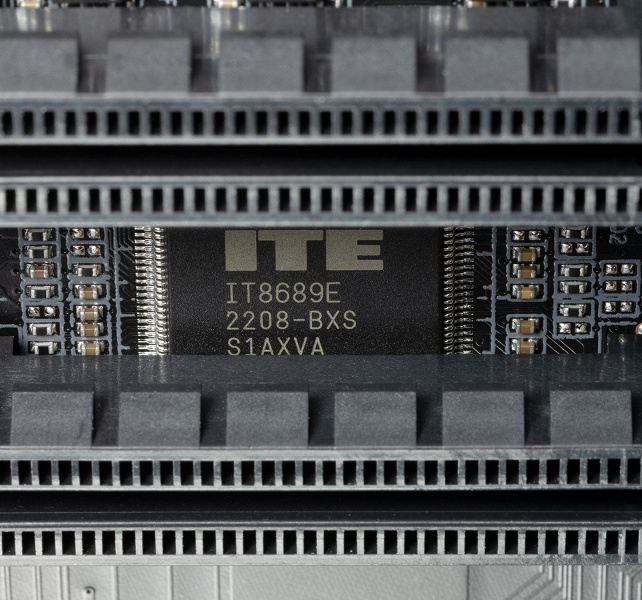

    Контроль по синхронизации работы подсветки возложен на контроллер от ITE.

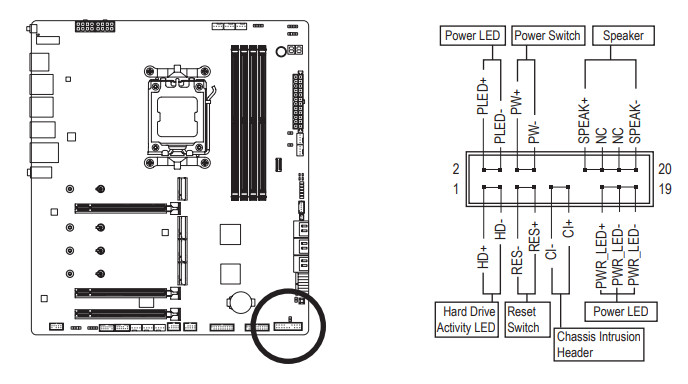

    Имеется и традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса. Кстати, удобно использовать прилагаемый к карте адаптер G-connector, в который вначале вставляются все «хвосты» от корпуса, а потом он сам просто вставляется в матплату.

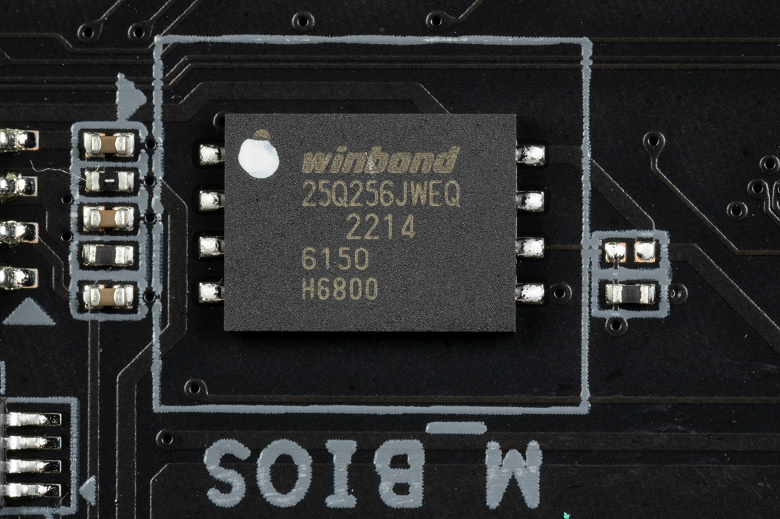

    Для размещения прошивки UEFI/BIOS использована микросхема 25Q256JWEQ от Winbond.

    Материнская плата (как и многие остальные флагманские модели) обладает технологией «холодной» прошивки BIOS (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — Q-Flash Plus.

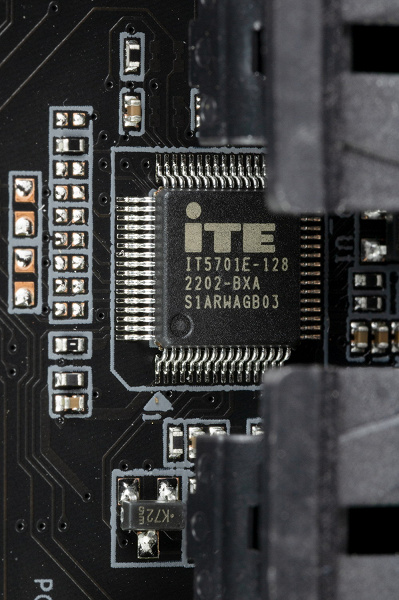

    Для работы такой технологии задействован специальный контроллер.

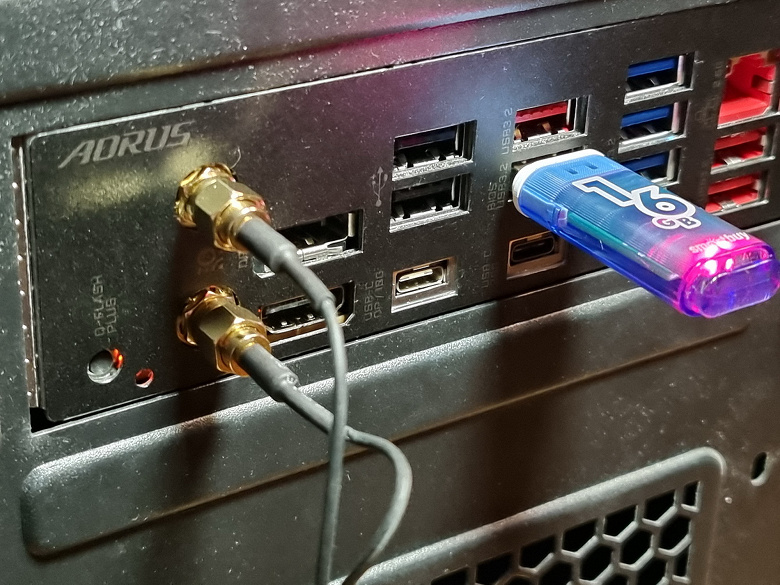

    Для такого обновления BIOS версию прошивки надо вначале переименовать в gigabyte.bin и записать в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB. Ну и запуск через кнопку, которую надо держать 3 секунды.

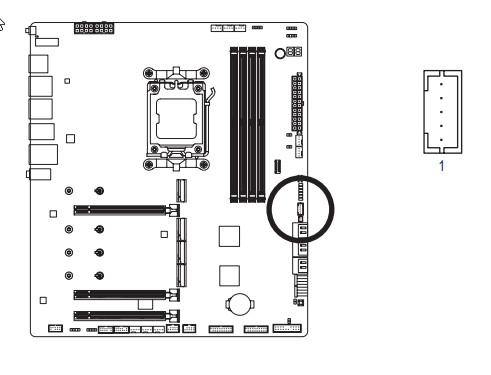

    На плате имеется разъем для подключения дискретных карт Gigabyte с Intel Thunderbolt.

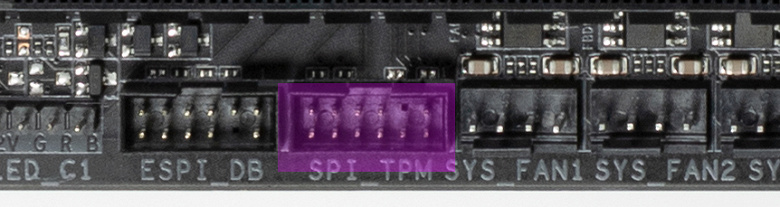

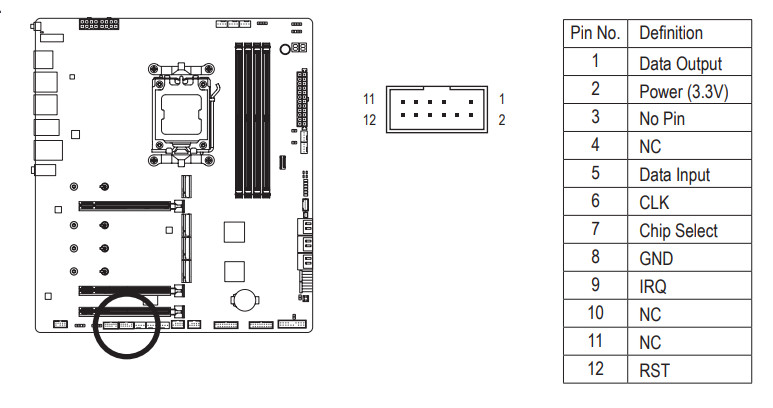

    Последний «прибамбас» — это TPM — для подключения устройств безопасности.

    Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

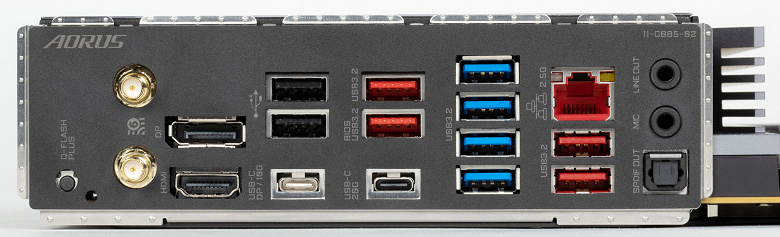

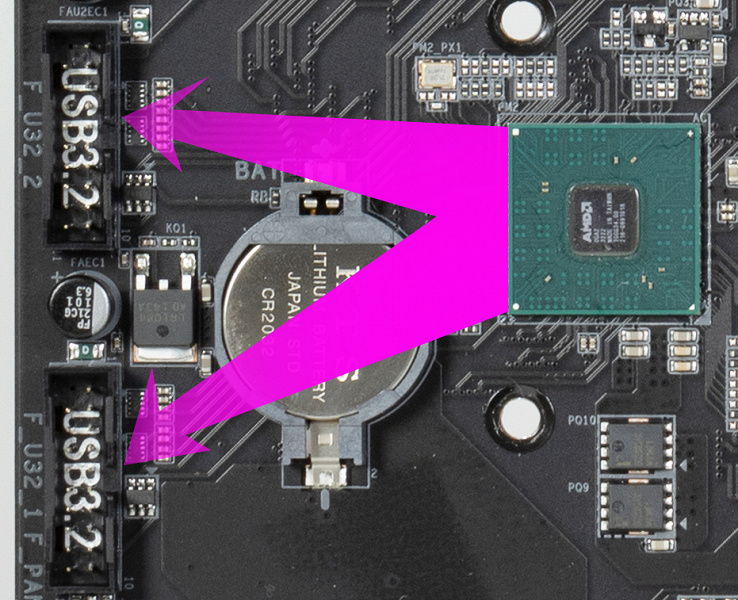

    На очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.

    Повторим: чипсет X670E способен реализовать максимально: 8 портов USB 3.2 Gen2/1, 2 USB 3.2 Gen2x2, 12 портов USB 2.0. Процессор Ryzen 7000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.

    Также мы помним и про 20 линий PCIe от чипсета, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 20 линий).

    И что мы имеем? Всего на материнской плате — 21 порт USB:
    Итак, через чипсет X670E реализовано 2 USB 3.2 Gen2x2, 2 USB 3.2 Gen2, 5 USB 3.2 Gen1 и 5 USB 2.0 портов (помним, что беспроводной контроллер Intel AX210 требует одну линию USB 2.0).

    Плюс 20 линий PCIe, выделенные на поддержку иной периферии. Итого, у X670E в данном случае реализовано 29 высокоскоростных портов.

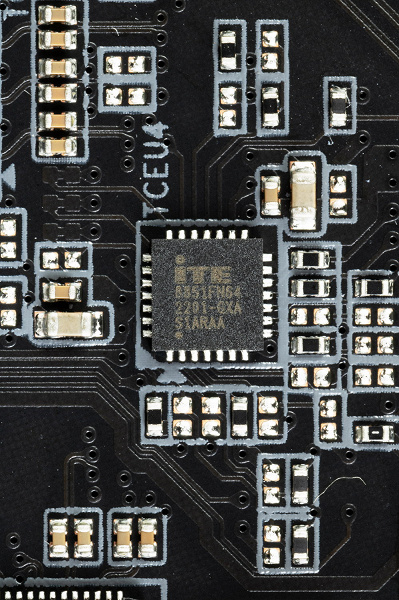

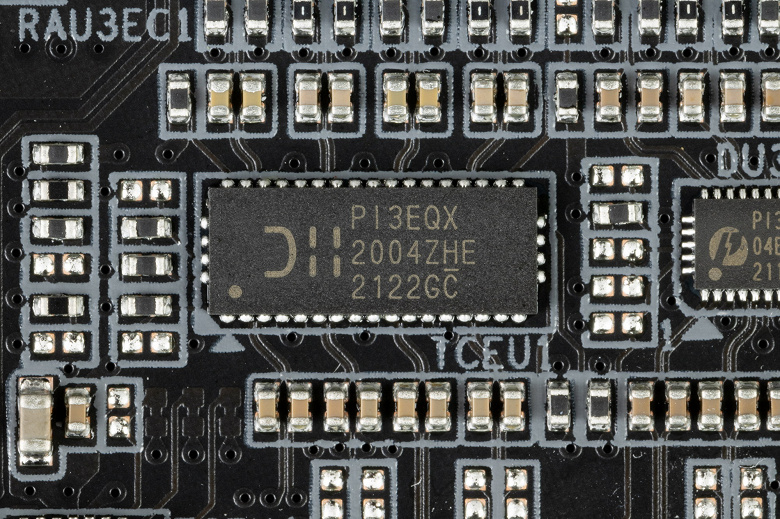

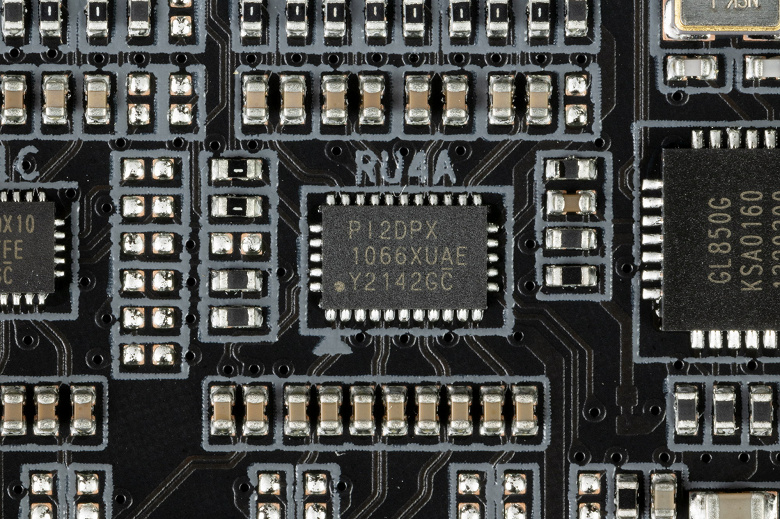

    Все быстрые USB порты Type-A/Type-C имеют свои усилители сигнала PI3EQX1004 от Diodes Inc.(ex Pericom).

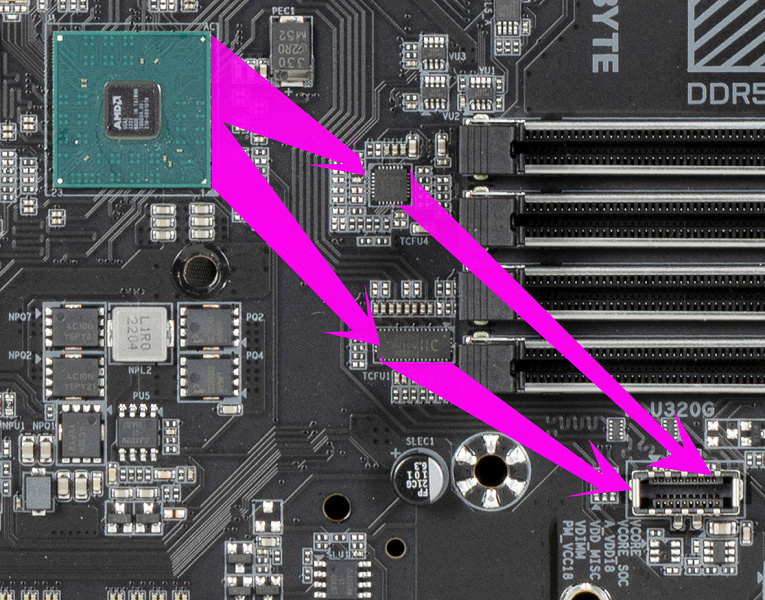

    А для нужд быстрой зарядки порт Type-C на задней панели и аналогичный внутренний порт для вывода на переднюю панель имеют редрайверы от ITE.

    Теперь о сетевых делах.

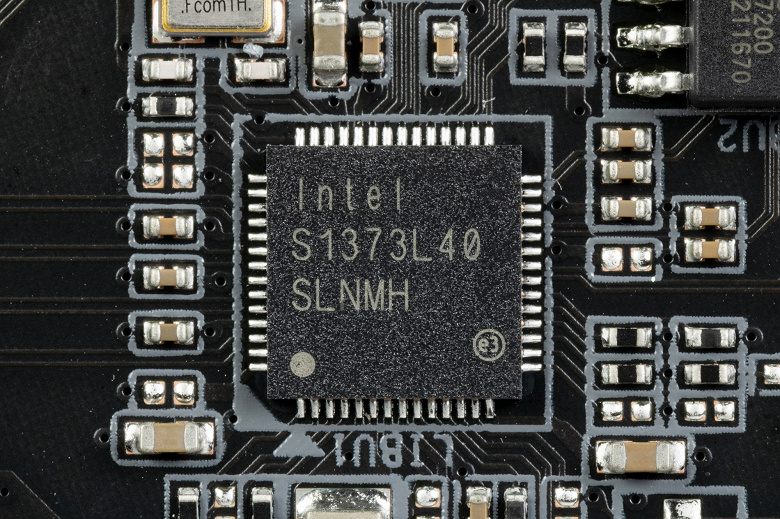

    Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер: Intel i225-V, способный выдавать до 2,5 Гбит/с.

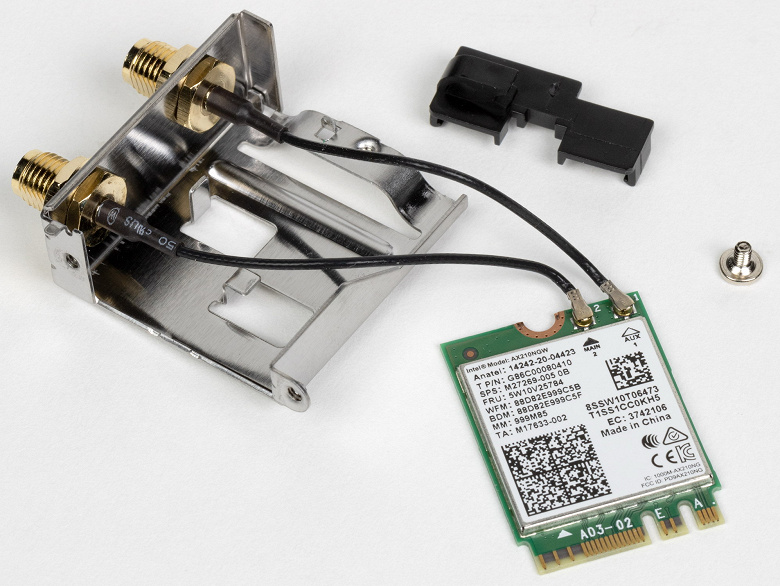

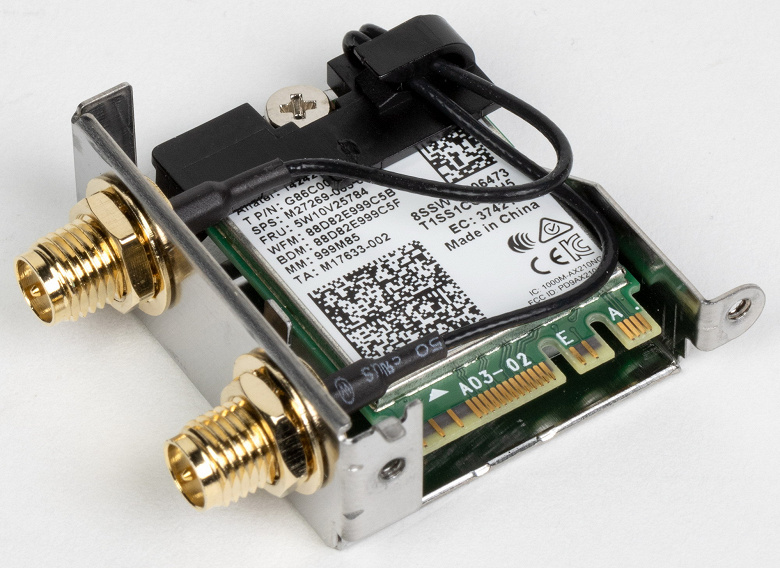

    Имеется и комплексный беспроводной адаптер на контроллере Intel AX-210NGW, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

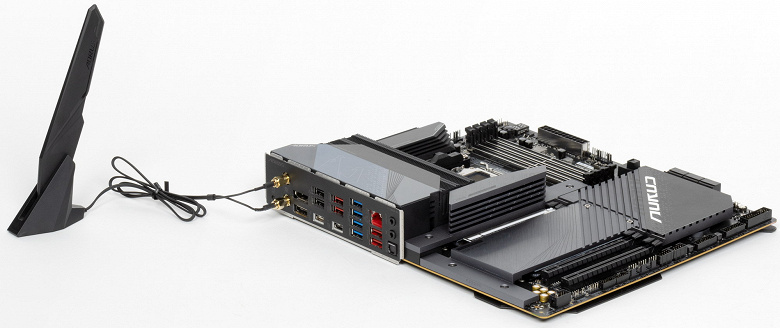

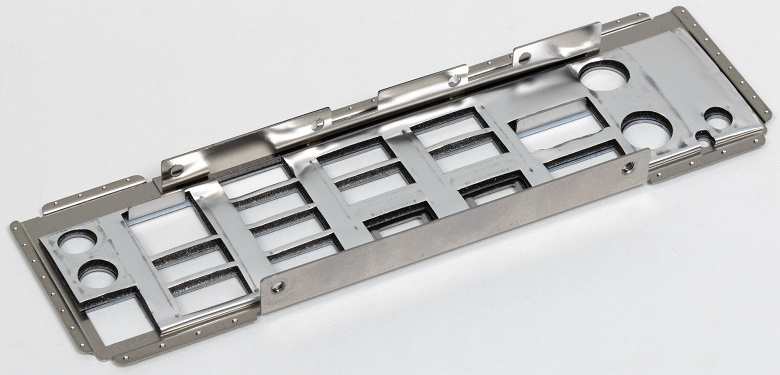

    Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

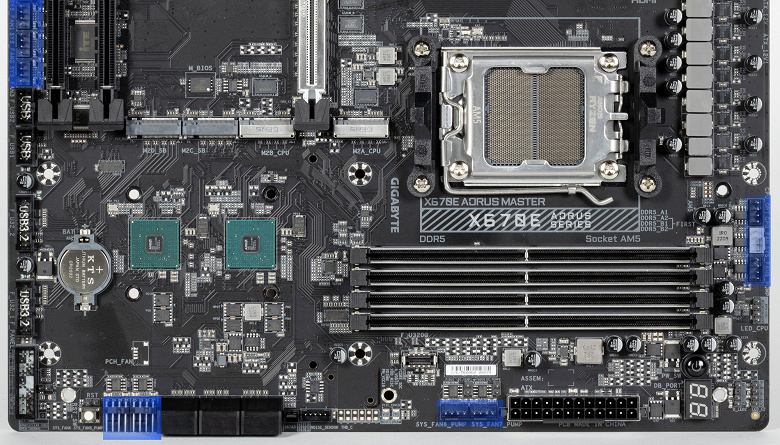

    Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 10. Схема размещения коннекторов для систем охлаждения выглядит так:

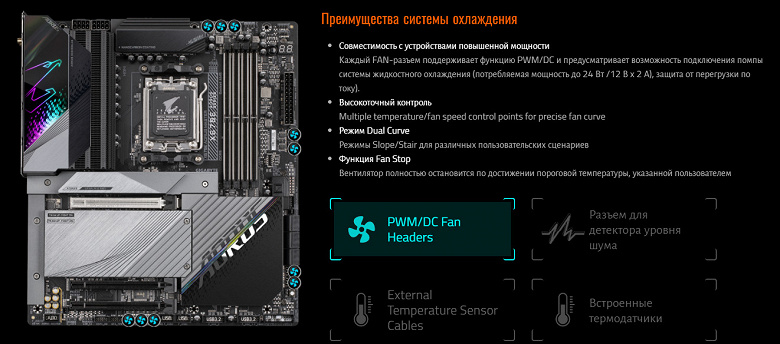

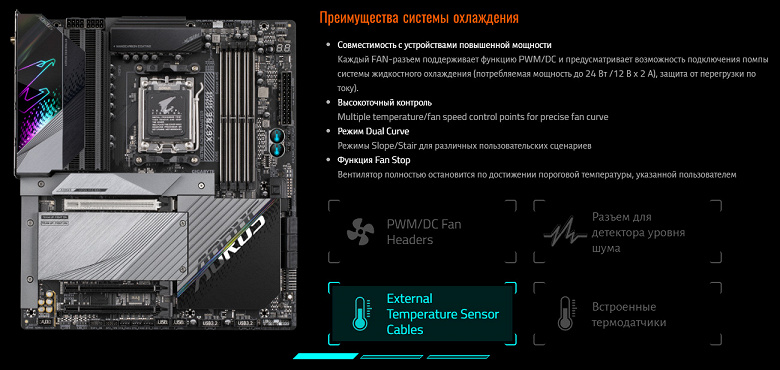

    Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока.

    За мониторинг состояния платы отвечает, а также контролирует работу всех гнезд СО (а также в целом Multi I/O) контроллер ITE IT8689.

    Учитывая, что теперь все новые процессоры AMD оснащены встроенной графикой, наличие гнезд вывода на материнских платах становится очень актуальным. Вот и в данном случае матплата имеет два гнезда:
    Аудиоподсистема

    Мы знаем, что уже достаточно давно в большинстве современных материнских платах звуком заведовал аудиокодек Realtek ALC1220. Он обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц. Мы видели уже и ALC4082 того же производителя с улучшенными характеристиками 32 бит / 384 кГц. Однако в данном случае мы видим возврат к прежнему ALC1220.

    В аудиоцепях платы применяются «аудиофильские» конденсаторы.

    Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У карты два универсальных разъема с позолоченным покрытием по приему и выводу сигналов плюс оптический S/PDIF. Вывод по схеме 7.1 возможен только через S/PDIF (аналоговая схема упрощена до стерео).

    Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

    Лучшие материнские платы 2022-2023 года для игр по сокетам и чипсетам

    Выбор лучшей материнской платы для игр или лучшей платы для другого типа вычислительных задач является важным шагом при сборке вашей системы, хотя обычно больше внимания уделяется таким вещам, как процессоры и видеокарты. По сути, каждая часть вашего ПК подключается к материнской плате. Его форм-фактор (ATX, E-ATX, Mini ITX и т. д.) определяет размер корпуса ПК, который вам потребуется. А сокет платы и набор микросхем будут определять, какие процессоры вы можете установить.

    Выбор ниже начинается с последних материнских плат Intel (с материнскими платами AMD дальше), включая лучшие игровые материнские платы, разработанные для новейших процессоров Intel 12-го поколения «Alder Lake» и будущих процессоров Raptor Lake, а также «Rocket Lake» 11-го поколения и более старые «Comet».

    Здесь вы найдете наши рекомендации по лучшим материнским платам для Z690, B660, H610 и Z590, а также устаревшему сокету Intel для высокопроизводительных настольных компьютеров (HEDT) LGA-2066 и набору микросхем X299, поддерживающему линейку процессоров X-Series и Extreme.

    Процессоры Ryzen 5000 последнего поколения и материнские платы AM4 по-прежнему эффективны и привлекательны по цене (и, вероятно, в ближайшем будущем они станут еще доступнее). Но просто знайте, что если вы выберете материнскую плату AM4 сейчас, вы купите умирающую платформу последнего поколения.

    Большинство новых процессоров AMD будут выпущены на AM5, исключительно с поддержкой DDR5. Тем временем материнские платы Intel с чипсетом Z690 должны работать с грядущими процессорами Intel Raptor Lake 13-го поколения после обновления BIOS.

    Советы по быстрой покупке материнских плат

    При выборе материнской платы обратите внимание на следующее:
    - Получите правильный сокет для вашего процессора. Вы можете найти отличные процессоры от Intel или AMD. Но какой бы процессор вы ни выбрали, убедитесь, что на вашей плате есть соответствующий сокет для его поддержки. В новейших основных чипах AMD используются разъемы ЦП AM4, в то время как для процессоров Intel Core 10-го и 11-го поколений требуются разъемы LGA 1200, а для 12-го поколения (Alder Lake) используется LGA 1700, как и для будущих процессоров 13-го поколения (Raptor Lake).
    - Платы меньшего размера = меньше слотов и функций. Материнские платы бывают трех основных размеров — для получения дополнительной информации см. нашу схему и описание частей материнской платы. Существуют модели ATX, Micro-ATX и Mini-ITX, от самых больших до самых маленьких. (Да, Мини меньше, чем Микро). Вы можете использовать шасси меньшего размера с микро- или мини-платами, но вам придется довольствоваться меньшим количеством слотов расширения для карт, иногда меньшим количеством слотов для оперативной памяти и других разъемов.
    - Платите за встроенный Wi-Fi и высококачественные порты, только если они вам нужны. Не переплачивайте за беспроводную связь, если вы используете Ethernet. Вы можете защитить свой ПК в будущем, получив поддержку USB 3.2 Gen 2 и/или Thunderbolt. Но Thunderbolt очень редко встречается на материнских платах AMD.
    ЛУЧШИЕ ИГРОВЫЕ МАТЕРИНСКИЕ ПЛАТЫ INTEL: Z690, Z590, Z490 X299

    1. Gigabyte Z690 Aorus Pro

    Лучшая материнская плата ATX Z690

    Gigabyte Z690 Aorus Pro

    Gigabyte Z690 Aorus Pro предлагает хорошее сочетание нужных функций и хорошей производительности.

    ХАРАКТЕРИСТИКИ
    - Сокет: LGA 1700
    - Чипсет: Intel Z690
    - Форм-фактор: АТХ
    - Регулятор напряжения: 19 фаз
    - PCIe x16: (2) v5.0, (1) v3.0 USB
    - Порты USB: (1) USB 3.2 Gen 2×2 Type-C (10 Гбит/с), (4) USB 3.2 Gen 2 (10 Гбит/с), (4) USB 3.2 Gen 1 (5 Гбит/с), (4) USB 2.0
    - Гарантия: 3 года
    ПРИЧИНЫ КУПИТЬ
    - 13 USB-портов+90А VRM
    - Четыре разъема M.2
    - Разумная цена
    Gigabyte Z690 Aorus Pro представляет собой материнскую плату Alder Lake среднего класса, которая очень хорошо покрывает все основы с минимальными жертвами. Есть множество вариантов хранения, включая четыре разъема M.2, обновленный звук и новый внешний вид. В нашем обширном тестировании производительность, тепловые характеристики и разгон также были в пределах диапазона других плат Z690, которые мы тестировали.

    Между 13 портами USB на задней панели ввода-вывода, четырьмя разъемами M.2 и мощной подачей питания, и все это по цене, которая значительно ниже флагманских вариантов, в Z690 Aorus Pro есть за что любить. Пока вам не требуется встроенная RGB-подсветка или Wi-Fi 6E из коробки (вы по-прежнему получаете Wi-Fi 6), Gigabyte Z690 Aorus Pro — отличная материнская плата Alder Lake для построения вашей системы Z690.

    Gigabyte Z690 Aorus Pro представляет собой материнскую плату среднего класса, которая охватывает все базовые возможности. Есть множество вариантов хранения, включая четыре разъема M.2, обновленный звук и новый внешний вид. Если вам не нужны встроенные RGB-подсветки и Wi-Fi 6E, Z690 Aorus Pro станет надежной основой для построения вашей системы.

    2. ASRock Z690 Extreme WiFi 6E

    Лучшая бюджетная материнская плата Z690

    ASRock Z690 Extreme WiFi 6E

    Отличный, хорошо оборудованный вариант.

    ХАРАКТЕРИСТИКИ
    - Сокет: LGA 1700
    - Чипсет: Intel Z690
    - Форм-фактор: АТХ
    - Регулятор напряжения: 15 фаз
    - PCIe x16: (1) v5.0, (1) v4.0, (1) v3.0
    - Порты USB: (1) USB 3.2 Gen 2, Type-C (10 Гбит/с), (1) USB 3.2 Gen 2 (10 Гбит/с), (4) USB 3.2 Gen 1 (5 Гбит/с)
    - Гарантия: 3 года
    ПРИЧИНЫ КУПИТЬ
    - Цена ниже, чем у конкурентов
    - Wi-Fi 6E и два порта Ethernet
    - Восемь портов SATA+Яркие RGB
    ASRock Z690 Extreme WiFi — отличная материнская плата для создания системы на базе Alder Lake, если вы хотите сэкономить деньги, чтобы потратить их на другие компоненты. Его стандартная производительность с некоторыми сильно многопоточными приложениями была несколько медленнее, чем в среднем в некоторых тестах, но малопоточные рабочие нагрузки и тестирование игр показали, что эта плата сияет.

    Аппаратно плата хорошо оборудована для своей цены, включая три разъема M.2, колоссальные восемь портов SATA, два порта Ethernet (1GbE/2,5GbE) и встроенный Wi-Fi 6E. Плата также выглядит хорошо, с ее в основном черным дизайном, темно-синими акцентами, яркими светодиодами RGB и эстетически приятными вырезами на печатной плате.

    Есть много конкурирующих вариантов в этом ценовом диапазоне, но только ASRock Extreme имеет встроенный Wi-Fi 6E и восемь портов SATA. Если вам нравится RGB-подсветка, которой нет у Asus и MSI по этой цене, вам подойдет Extreme WiFi 6E. Если вам не нужно более пяти портов USB-A на задней панели ввода-вывода, Z690 Extreme — лучшая плата Z690, которую мы тестировали.

    ASRock Z690 Extreme WiFi 6E — это универсальная и красивая материнская плата Z690. Черная плата с RGB-подсветкой поставляется с множеством вариантов хранения, включая восемь портов SATA и три разъема M.2. Если количество USB на задней панели (пять) не является препятствием, то это первоклассный бюджетный вариант Z690.

    3. Gigabyte Z690I Aorus Ultra Plus

    Лучшая материнская плата Z690 Mini-ITX

    Хорошо оборудованный и недорогой для Z690 Mini-ITX универсальный вариант.

    ХАРАКТЕРИСТИКИ
    - Сокет: LGA 1700
    - Чипсет: Intel Z690
    - Форм-фактор: Mini-ITX
    - Регулятор напряжения: 13 фаз
    - PCIe x16: (1) v5.0
    - Порты USB: (1) USB 3.2 Gen 2×2 Type-C (20 Гбит/с) (3) USB 3.2 Gen 2 (10 Гбит/с) (2) USB 3.2 Gen 1 (5 Гбит/с) (2) USB 2.0 (480 Мбит/с)
    - Гарантия: 3 года
    ПРИЧИНЫ КУПИТЬ
    - Низкая цена среди аналогов ITX Z690
    - Внешний вид премиум-класса включает светодиоды RGB
    - Надежные 105A SPS MOSFET
    Gigabyte Z690I Aorus Ultra Plus зарекомендовал себя в наших тестах как высокопроизводительный, красивый и экономичный вариант в пространстве Z690 ITX. При хорошей цене он дешевле, чем большинство конкурентов, и включает в себя два разъема M.2, современный аудиокодек премиум-класса и высококачественные полевые МОП-транзисторы на 105 А для питания любого процессора. Кроме того, это дизайн с поддержкой RGB.

    Если мы посмотрим на конкурентов, у нас есть ASRock Z690 Phantom Gaming-ITX/TB4, MSI MEG Z690I Unify и Asus ROG Strix Z690-I Gaming WiFi 6E. Это более чем функциональные платы ITX, разница которых заключается в цене и ваших потребностях. Все эти платы включают Wi-Fi 6E и 2,5 GbE, как минимум два порта SATA и два разъема M.2. Другие платы имеют дополнительные порты SATA, а MSI — единственная с тремя разъемами M.2. ASRock проигрывает, если сравнивать аудиокодеки, но мало кто из пользователей заметит разницу.

    Нам нравится то, что может предложить Gigabyte Z690I Aorus Ultra Plus. Новая плата исправила проблемы со слотом PCIe предыдущей версии и принесла нам в целом всесторонний и определенно недорогой SKU. Кроме того, это единственная плата ITX на базе Z690 со встроенными RGB-светодиодами, которые визуально выделяют ее в вашем корпусе. Тем, кто хочет использовать более двух дисков SATA, придется искать в другом месте, но в остальном Ultra Plus — лучший вариант Z690 Mini-ITX, доступный по цене.

    Плата Z690I Aorus Ultra Plus имеет хорошую цену и в целом хорошо оснащена платой Mini-ITX. Она хорошо выглядит, имеет встроенную RGB-подсветку и, возможно, является лучшим вариантом в пространстве Z690 Mini-ITX. Но если вам нужно более двух портов SATA, вам нужно рассмотреть другие варианты.

    4. Gigabyte Aorus Z690 Tachyon

    Лучшая материнская плата для разгона Z690

    Gigabyte Aorus Z690 Tachyon

    Разработан для разгона, но отлично справляется со своей задачей.

    ХАРАКТЕРИСТИКИ
    - Сокет: LGA 1700
    - Чипсет: Intel Z690
    - Форм-фактор: E-ATX
    - Регулятор напряжения: 18 фаз PCIe x16: (2) v5.0 USB
    - PCIe x16: (2) v5.0 (x16, x8/x8)
    - Порты USB: (1) USB 3.2 Gen 2×2 Type-C (20 Гбит/с), (3) USB 3.2 Gen 2 Type-A (10 Гбит/с), (4) USB 3.2 Gen 1 (5 Гбит/с)
    - Гарантия: 3 года
    ПРИЧИНЫ КУПИТЬ
    - Множество возможностей для разгона
    - Надежные 15-фазные стабилизаторы напряжения на 105 А
    - Четыре разъема M.2
    Z690 Aorus Tachyon поставляется с надежной подачей питания, которая поддерживает разгон любого совместимого процессора Alder Lake при температуре окружающей среды. 105A SPS MOSFET, большой радиатор и инструменты для разгона гарантируют, что плата не помешает максимально достижимой тактовой частоте.

    И в нашем тестировании она в целом работала выше среднего, с одними из самых быстрых результатов в нашем новом тесте Blender, Cinebench R23 и Procyon Office, а наши игровые тесты также показали результаты немного выше, чем в среднем для протестированных нами плат Z690.

    E-ATX Aorus Tachyon имеет несколько функций, которые также упрощают разгон, включая кнопки для увеличения/уменьшения коэффициента загрузки ЦП, функцию охлаждения, режимы бездействия, несколько возможностей BIOS, танталовые конденсаторы вокруг области сокета (лучше и проще изолировать для суб- нулевые пробеги) и многое другое.

    Хотя эта плата предназначена для разгона, она по-прежнему хорошо справляется и со всем остальным. От четырех разъемов M.2 и шести портов SATA до флагманского аудиорешения Realtek последнего поколения — он оснащен функциями, полезными для большинства пользователей любого типа. Тем не менее, тем, кому требуется более 64 ГБ ОЗУ (профессионалам, создателям контента и т. д.), придется искать в другом месте.

    Z690 Tachyon предназначен для экстремальных оверклокеров, но это также всесторонний и полнофункциональный премиальный вариант Alder Lake среднего класса. Вы получаете полевые МОП-транзисторы на 105 А, четыре разъема M.2 и аудиокодек премиум-класса (хотя и последнего поколения).

    5. MSI MAG B660M Mortar WIFI DDR4

    Лучшая материнская плата B660

    MSI MAG B660M Mortar WIFI DDR4

    Недорогой вход в Alder Lake с полной (стоковой) производительностью.

    ХАРАКТЕРИСТИКИ
    - Сокет: LGA 1700
    - Чипсет: Intel B660
    - Форм-фактор: mATX
    - Регулятор напряжения: 14 фаз (12+1+1, 12 полевых МОП-транзисторов 60 А для Vcore)
    - PCIe x16: (1) версия 4.0 (x16), (1) версия 3.0 (x4)
    - Порты USB: (1) порт USB 3.2 Gen 2×2 Type-C (20 Гбит/с), (3) USB 3.2 Gen 2 (10 Гбит/с), (4) USB 2.0 (480 Мбит/с)
    - Гарантия: 3 года
    ПРИЧИНЫ КУПИТЬ
    - Доступная
    - Хорошая производительность
    - Шесть портов SATA
    Пока вы не планируете разгонять свой процессор или не хотите использовать устройства PCIe 5.0 перед следующим обновлением, MSI MAG B660M Mortar WIFI DDR4 и его набор микросхем B660 станут отличным вариантом, не тратя много времени, и не утяжеляя ваш бюджет.

    Ей не хватает причудливого внешнего вида или RGB-подсветки более дорогих плат, но она поставляется со всем, что вам нужно, чтобы получить максимальную отдачу от процессора Alder Lake со штатной тактовой частотой. Mortar включает в себя два разъема PCIe 4.0 x4 M.2, шесть портов SATA, аудиорешение премиум-класса последнего поколения и VRM, которые легко управляют флагманским процессором Core i9.

    В нашем тестировании производительность нашего B660M Mortar была аналогична производительности плат DDR4 на базе Z690, которые мы тестировали ранее. Другими словами, эта материнская плата смогла максимально использовать наш процессор i9-12900K, а ее стоимость на треть меньше, чем у большинства предложений Z690.

    MSI MAG B660M Mortar является недорогим вариантом Micro ATX для тех, кто хочет получить систему на базе Alder Lake по цене ниже Z690. Он полнофункциональный для материнской платы Micro-ATX, с двумя разъемами M.2, Wi-Fi 6 и хорошей общей производительностью.

    6. Asus ROG Strix B660-I Gaming WIFI

    Лучшая материнская плата Mini-ITX B660

    B660-I Gaming WIFI — это самая совершенная плата ITX для B660.

    ХАРАКТЕРИСТИКИ
    - Сокет: LGA 1700
    - Чипсет: Intel B660
    - Форм-фактор: Mini-ITX
    - Регулятор напряжения: 9-фазный (8+1, 60A SPS MOSFET для Vcore)
    - PCIe x16: (1) v5.0 (x16)
    - Порты USB: (1) USB 3.2 Gen 2×2 Type-C (20 Гбит/с), (1) USB 3.2 Gen 2 Type-C (10 Гбит/с), (3) USB 3.2 Gen 2 (10 Гбит/с), (3) USB 2.0 (480 Мбит/с)
    - Гарантия: 3 года
    ПРИЧИНЫ КУПИТЬ
    - Два разъема M.2
    - Премиум аудио+слот PCIe 5.0
    После нашего сравнительного тестирования и внимательного изучения его широкого набора функций материнская плата Asus ROG Strix B660-I Gaming WIFI оказалась достойной компактной материнской платой в бюджетном сегменте B660. Крошечная плата оснащена слотом PCIe 5.0, двумя разъемами M.2, встроенным Wi-Fi 6 и аудиорешением премиум-класса последнего поколения.

    Единственная реальная проблема с аппаратным обеспечением связана с высокими температурами VRM, но обратите внимание, что это было во время стресс-теста и не является типичным сценарием загрузки.

    Помимо этого, производительность во всех наших тестах была хорошей, легко конкурируя с другими платами на базе DDR5. Это разумная цена, многофункциональность и хорошая производительность.

    Вы не можете требовать большего от этого класса. Asus ROG Strix B660-I Gaming WIFI — это плата ITX, которую стоит выбрать, если вы хотите сэкономить деньги и не планируете разгонять процессор Alder Lake. Если вы это сделаете, есть варианты Z690 (мы уже рассмотрели два, ASRock Z690 PG ITX-TB4 и MSI MEG Z690I Unify), хотя большинство из них стоят дороже.

    Asus ROG Strix B660-I Gaming WIFI является одним из лучших вариантов материнской платы B660 ITX. Несмотря на свой размер, она оснащена двумя разъемами PCIe 4.0 x4 M.2, четырьмя портами SATA, встроенным модулем Wi-Fi 6 и аудиосистемой премиум-класса. Хотя в ней отсутствуют RGB-подсветки, она все равно будет хорошо смотреться в качестве центрального элемента вашей компактной сборки.

    7. Asus Prime H610M-A D4

    Лучшая бюджетная материнская плата Alder Lake (чипсет H610)

    Платы H610 хороши для процессоров среднего уровня, но борются с i9-12900K.

    ХАРАКТЕРИСТИКИ
    - Сокет: LGA 1700
    - Чипсет: Intel H610
    - Форм-фактор: mATX
    - Регулятор напряжения: 8-фазный (7 полевых МОП-транзисторов для Vcore)
    - PCIe x16: (1) версия 4.0 (x16)
    - Порты USB: (2) USB 3.2 Gen 2 (10 Гбит/с), (4) USB 2.0 (480 Мбит/с)
    - Гарантия: 3 года
    ПРИЧИНЫ КУПИТЬ
    - Два слота M.2
    Из протестированных нами материнских плат с чипсетом Intel H610 только Asus Prime H610M-A D4 поддерживает два разъема M.2 для хранения данных, а разъем Key-E M.2 позволяет легко добавить CNVi- сетевые карты для быстрого и надежного Wi-Fi.

    Если вы хотите получить доступ к Alder Lake по дешевке и не будете разгонять, чипсет H610 — самый доступный способ, но он не лишен недостатков. Портов USB меньше, а то, что доступно, медленнее (например, нет портов USB или Type-C на 20 Гбит/с).

    Хотя весь стек процессоров Alder Lake технически поддерживается, вы ограничены в том, какие процессоры вы можете использовать.с этим чипсетом, учитывая более низкую производительность, которую мы наблюдали при тяжелых многопоточных нагрузках с нашим Core i9 на всех протестированных материнских платах H610.

    И не ожидайте множества внешних расширений. Здесь всего шесть USB-портов, ни один из них не быстрее пары бирюзовых 10-гигабитных портов. Но если вы не пытаетесь использовать лучшее, что может предложить Alder Lake, эта плата — хороший способ получить новейшие и лучшие предложения Intel, не создавая при этом огромной дыры в вашем банковском счете.

    Материнские платы H610 — самые доступные по цене на пути к Alder Lake, а Asus Prime H610M-A D4 — лучшая из протестированных нами моделей. Это хороший вариант для геймеров и обычных пользователей, которым не нужны все возможности подключения, разгона и дополнительные расходы на другие чипсеты. Просто знайте, что, хотя флагманские процессоры i9 поддерживаются, вам лучше использовать i5.

    8. Asus ROG Maximus XIII Hero

    Лучшая материнская плата ATX Z590

    Asus ROG Maximus XIII Hero

    Четыре разъема M.2, аудио премиум-класса и VRM .

    ХАРАКТЕРИСТИКИ
    - Сокет: LGA 1200
    - Чипсет: Intel Z590
    - Форм-фактор: АТХ
    - Регулятор напряжения: 16 фаз
    - PCIe x16: (2) версии 4.0, (1) версии 3.0
    - Порты USB: (2) Thunderbolt 4, Type-C, (6) USB 3.2 Gen 2 Type A, (2) USB 2.0
    - Гарантия: 3 года
    ПРИЧИНЫ КУПИТЬ
    - Высококачественный 14-фазный VRM 90
    - 10 портов USB, в т.ч. 2x Thunderbolt
    - Двойной 2,5 GbE плюс Wi-Fi 6
    - Четыре разъема
    - Премиум аудио
    Asus ROG Maximus XIII Hero имеет детали премиум-класса и привлекательный внешний вид, чтобы выделиться, несмотря на его довольно высокую цену. Благодаря своему стильному внешнему виду и надежной подаче питания, четырем разъемам M.2 и звуковому решению премиум-класса, Hero представляет собой всестороннее, многофункциональное решение в верхнем и среднем диапазоне материнских плат Z590.

    Плата с более чем мощными фазами питания 90 А и двумя портами Thunderbolt 4, а также четырьмя разъемами PCIe 4.0 M.2 и аудиоразъемами премиум-класса оправдывает свою цену.

    Протестированная производительность по сравнению с другими моделями Z590, которые мы тестировали на данный момент, была на высоте, а во многих наших тестах часто пренебрежимо мала. Тестирование памяти прошло без заминок, с поддержкой DDR4 3600 в соотношении 1:1, и он легко справился с комплектом DDR4 4000. И тестирование разгона прошло без каких-либо проблем.

    ROG Maximus XIII Hero от Asus — это полнофункциональная материнская плата Z590 с надежной подачей питания, аудиосистемой премиум-класса с ЦАП, четырьмя разъемами M.2, двумя портами 2,5 GbE и встроенным модулем Wi-Fi 6E. В целом, Hero — это всесторонняя плата премиум-класса для платформы Intel Z590.

    9. Asus ROG Maximus XIII Extreme Glacial

    Лучшая материнская плата ATX Z590 для индивидуального охлаждения

    Asus ROG Maximus XIII Extreme Glacial

    Флагманы Asus Rocket Lake поднимают премиальность на новый уровень.

    ХАРАКТЕРИСТИКИ
    - Сокет: LGA 1200
    - Чипсет: Intel Z590
    - Форм-фактор: АТХ
    - Регулятор напряжения: 18 фаз
    - PCIe x16: (2) v4.0
    - Порты USB: (2) Thunderbolt 4, Type-C, (8) USB 3.2 Gen 2 Type A
    - Гарантия: 3 года
    ПРИЧИНЫ КУПИТЬ
    - Высококачественный 18-фазный
    - 100A VRM 10 портов USB, включая Thunderbolt 4
    - 10 GbE плюс Wi-Fi 6E
    - Пять слотов M.2+Аудио премиум-класса с ЦАП
    Asus ROG Maximus XIII Extreme Glacial — это полнофункциональная материнская плата Z590, которая включает в себя надежную подачу питания, высококачественный звук с ЦАП, пять разъемов M.2, 10 GbE и встроенный Wi-Fi 6E, а также специальный водоблок. Несмотря на то, что цену сложно принять, Extreme Glacial представляет собой то, какими должны быть материнские платы флагманского класса.

    И, как и следовало ожидать от высококлассной платы, наше тестирование не выявило никаких проблем с производительностью Maximus XIII Extreme Glacial. Плата показала средние или выше средних результаты в тестах 3DMark и реальных игровых тестах.

    ROG Maximus XIII Extreme и Extreme Glacial от Asus — это полнофункциональные материнские платы Z590, которые обеспечивают надежную подачу питания, премиальный звук с ЦАП, пять разъемов M.2, 10 GbE и встроенный Wi-Fi 6E. Glacial включает специальный водоблок. Несмотря на то, что цену сложно принять, Extreme и Extreme Glacial представляют, какими должны быть материнские платы флагманского класса.

    10. Gigabyte X299X Designare 10G

    Лучшая материнская плата ATX X299

    Gigabyte X299X Designare 10G

    Два порта 10 GbE и два порта Thunderbolt 3!

    ХАРАКТЕРИСТИКИ
    - Сокет: LGA 2066
    - Чипсет: Intel X299 PCH
    - Форм-фактор: ЕАТХ
    - Регулятор напряжения: 12 фаз
    - PCIe x16: (4) v3.0 (@48: x16/x8*/x16/x8), (ЦП @44: x16/x4*/x16/x8), (ЦП @28: x16/x4*/x8/ х0)
    - Порты USB: 10 Гбит/с: (2) Type-C через Thunderbolt 3
    - Гарантия: 3 года
    ПРИЧИНЫ КУПИТЬ
    - Двойной 10GbE, плюс Wi-Fi 6 2,4 Гбит/с
    - Thunderbolt 3 с двумя выходами Type-C и двумя входами DisplayPort
    - Ценовая надбавка ниже, чем стоимость ее премиальных компонентов
    Полностью оборудованный для 48 линий процессоров Intel Core Extreme 10-го поколения, X299X Designare 10G до предела загружен двойным Ethernet-портом Intel X550 10 Гбит/с и парой разъемов Thunderbolt 3 с двойным сквозным соединением DisplayPort на контроллере Intel 40 Гбит/с.

    Карта расширения M.2 с четырьмя дисками и Wi-Fi 6 со скоростью 2,4 Гбит/с завершают комплект, в котором добавленная стоимость компонентов намного перевешивает разницу в цене по сравнению с ближайшим конкурентом.

    Высококлассным сборщикам, которым нужны контроллеры Intel X550 и Thunderbolt 3, не нужно заполнять свои слоты адаптерами, а вместо этого можно купить X299X Designare 10G и сэкономить при этом немного денег.

    ЛУЧШИЕ ИГРОВЫЕ МАТЕРИНСКИЕ ПЛАТЫ AMD: X570(S), B550, TRX40, X470 И B450

    Текущий флагманский чипсет AMD X570/X570S обеспечивает полную поддержку PCIe 4.0, включая устройства, подключенные как к интегрированным в ЦП, так и к чипсетным контроллерам PCIe, а скорость передачи между ЦП и чипсетом также удвоена.

    Мы протестировали несколько плат X570, в том числе многие модели, обновленные для процессоров AMD Ryzen 5000, а также несколько моделей с обновленным чипсетом X570S, в котором нет вентилятора. Надбавка к цене для моделей X570 по-прежнему является серьезным фактором, поскольку его предшественники X470 не поддерживают PCIe 4.0, встроенный в новые процессоры.

    Если вы хотите сэкономить, рассмотрите материнскую плату B550, которая поддерживает PCIe 4.0, но обычно линий достаточно только для одного быстрого SSD и видеокарты. Обратите внимание, однако, что многие более дорогие платы B550 приближаются или превышают цену альтернатив X570. Так что делайте покупки осторожно, основываясь на функциях, которые вам нужны или которые вы, вероятно, будете использовать в будущем.

    1. Asus ROG Crosshair VIII Extreme

    Лучшая материнская плата X570 (если цена не имеет значения)

    Asus ROG Crosshair VIII Extreme

    Функции флагманского класса, Thunderbolt 4 и великолепный внешний вид.

    ХАРАКТЕРИСТИКИ
    - Сокет: АМ4
    - Чипсет: AMD X570S
    - Форм-фактор: ЕАТХ
    - Регулятор напряжения: 18+2 фазы
    - PCIe x16: (2) v4.0
    - Порты USB: 40 Гбит/с: (2) Type-C (через Thunderbolt 4); 10 Гбит/с: (8) Тип-A
    - Гарантия: 3 года
    ПРИЧИНЫ КУПИТЬ
    - Надежная подача энергии+Пять слотов M.2
    - Thunderbolt 4
    - Комплексные возможности водяного охлаждения
    - 10GbE и Wi-Fi 6E
    Вот уже несколько поколений флагманской материнской платой Asus со стороны AMD является Crosshair Formula. Но компания немного изменила ситуацию со своей новой материнской платой флагманского класса для чипсета X570, ROG Crosshair VIII Extreme. Как и следовало ожидать, новый Extreme — это многофункциональная плата, которая включает в себя надежный VRM, звук премиум-класса, сверхбыстрые сетевые возможности и порты USB (включая Thunderbolt 4), стильный высококачественный внешний вид и многое другое.

    Asus ROG Crosshair VIII Extreme — первая плата AMD Extreme со времен X370, и она не разочаровывает. В дополнение к превосходному внешнему виду плата поставляется с одним из самых мощных VRM, которые мы когда-либо видели. Таким образом, ее способность к разгону ограничена только вашими возможностями охлаждения и ограничениями вашего кремния. Другие функции также на высоте, включая новейший аудиокодек Realtek/Supreme FX, 10 GbE и Wi-Fi 6E.

    Asus ROG Crosshair VIII Extreme — отличный вариант для тех, кто ищет лучшее, что может предложить X570. Плата имеет первоклассную подачу питания, комплексные высококачественные функции и премиальный внешний вид. Если вам нужна материнская плата флагманского класса для AMD Ryzen и у вас есть деньги, эта плата для вас.

    2. Asus X570 ROG Crosshair VIII Hero Wi-Fi

    Лучшая материнская плата класса High-End X570

    ХАРАКТЕРИСТИК
    - Сокет: АМ4
    - Чипсет: AMD X570
    - Форм-фактор: АТХ
    - Регулятор напряжения: 12+2 фазы
    - PCIe x16: (3) v3.0
    - Порты USB: USB 3.2 Gen 2 (10 Гбит/с): 7x Type-A, 1x Type-C USB 3.2 Gen 1 (5 Гбит/с): 4x TypeA
    - Гарантия: 3 года
    ПРИЧИНЫ КУПИТЬ
    - Встроенные кнопки питания/сброса
    - Светодиодный дисплей с Q-кодом
    - Все слоты M.2 включают радиатор
    - 12 портов USB на задней панели ввода-вывода
    Оснащенный 12 портами USB (восемь из которых — USB 3.2 Gen 2), портом LAN 2,5G, восемью портами SATA и встроенным Wi-Fi 6, Asus ROG Crosshair VIII Hero Wi-Fi является хорошей базой для высокой производительности. -конец сборки.

    В целом, задний ввод-вывод на Crosshair VIII Hero оснащен функциями, типичными для этого класса досок. В чем он действительно заслуживает внимания, так это в большом количестве портов USB. Однако обратите внимание, что на плате нет видеовыходов.

    Так что тем, кто хочет использовать интегрированную графику на APU, придется искать в другом месте. Тем не менее, маловероятно, что кто-то захочет использовать бюджетный APU с материнской платой, которая стоит более чем в два раза дороже. Так что особого беспокойства нет.

    Asus ROG Crosshair VIII Hero Wi-Fi обладает множеством функций: 12 портами USB (восемь из которых имеют скорость USB 3.2 Gen 2), порт LAN 2,5G, восемь портов SATA и встроенный Wi-Fi 6. база для элитной сборки.

    3. Gigabyte X570 Aorus Ultra

    Лучшая материнская плата X570 средней ценовой категории

    Gigabyte X570 Aorus Ultra

    За эту цену плату falcon очень трудно превзойти, с большим количеством USB и тремя слотами M.2.

    ХАРАКТЕРИСТИКИ
    - Сокет: АМ4
    - Чипсет: AMD X570
    - Форм-фактор: АТХ
    - Регулятор напряжения: 12+2 фазы
    - PCIe x16: (3) v4.0
    - Порты USB: 10 Гбит/с: 2x Type-A, 1x Type-C, USB 3.2 Gen 1; 5 Гбит/с: 3x Type-A, USB 2.0: 4x Type-A
    - Гарантия: 3 года
    ПРИЧИНЫ КУПИТЬ
    - Три высокоскоростных слота M.2, все с радиаторами
    - Светодиоды отладки
    - Порт/разъем USB 3.2 Gen 2 Type-C спереди и сзади
    Gigabyte X570 Aorus Ultra фокусируется на том, чтобы очень хорошо выполнять основные функции, такие как двенадцать полевых МОП-транзисторов с напряжением ядра 40 А и три слота для хранения PCIe 4.0 x4 M.2. Не имея ничего, кроме модуля Wi-Fi 6 2,4 Гбит / с, который можно добавить к его базовому Gigabit Ethernet, нехватка дополнительных функций премиум-класса помогает Gigabyte поддерживать цену, несмотря на стоимость соответствия PCIe 4.0.

    Платы Gigabyte Aorus — это линейка игр компании и энтузиастов, обычно включающая такие функции, как светодиоды RGB, металлическая «броня» на слотах DIMM и / или PCIe, защита от электростатического разряда (ESD), а также большее внимание к стилю. Aorus Ultra соответствует этому шаблону, предлагая широкий набор функций по разумной цене.

    Линейка Gigabyte X570 включает в себя стандартные размеры плат и широкий диапазон цен: от X570 UD начального уровня до флагманской X570 Aorus Xtreme, предлагающей что-то для всех, даже плату Mini-ITX в X570-I Aorus Pro Wi.

    X570 Aorus Ultra обеспечивает баланс между необходимыми функциями и разумной ценой. Он отказывается от таких вещей, как 2,5G Ethernet, вместо этого сосредоточившись на надежном звуке, трех слотах PCIe 4.0 M.2 и полном наборе портов SATA и USB.

    4. Asus ROG Strix B550-F Игровой Wi-Fi

    Лучшая материнская плата B550

    Asus ROG Strix B550-F Gaming Wi-Fi

    B550 с премиальными функциями по более приятной цене.

    ХАРАКТЕРИСТИКИ
    - Сокет: АМ4
    - Чипсет: AMD B550
    - Форм-фактор: АТХ
    - Регулятор напряжения: 12+2 фазы
    - PCIe x16: (1) v4.0 (x16), (1) v3.0 (x4)
    - Порты USB: (2) USB 3.2 Gen 2 (10 Гбит/с), (4) USB 3.2 Gen 1 (5 Гбит/с), (2) USB 2.0
    - Гарантия: 3 года
    ПРИЧИНЫ КУПИТЬ
    - Способная 14-фазная подача питания
    - 2,5 GbE LAN и Wi-Fi 6 AX200
    - Премиум аудио
    Asus ROG Strix B550-F Gaming Wi-Fi предлагает премиальные функции, включая SupremeFX Audio, Intel Wi-Fi 6 AX200, надежную подачу питания и многое другое. Это хороший вариант по цене, хотя есть платы с аналогичными характеристиками и дешевле.

    Если вам не нужны возможности Wi-Fi, версия той же платы без Wi-Fi дешевле с теми же характеристиками, что позволяет легко рекомендовать ее, если вы планируете использовать Ethernet или иметь собственную беспроводную карту.

    Занимая второе место среди материнских плат Asus B550, B550-F Gaming Wi-Fi включает 14-фазную подачу питания, 2,5 GbE LAN, встроенный Wi-Fi 6 AX200, два слота M.2 (каждый с радиатором), шесть портов SATA и звук премиум-класса, среди прочих функций.

    Asus ROG Strix B550-F Gaming Wi-Fi предлагает премиальные функции, включая SupremeFX Audio, Intel Wi-Fi 6 AX200, надежную подачу питания и многое другое. Это хороший вариант по цене, хотя есть платы с аналогичными характеристиками и дешевле.

    5. NZXT N7 B550

    Лучшая материнская плата B550 (альтернативная)

    NZXT N7 B550

    NZXT поставляет свою первую материнскую плату B550 для AMD Ryzen.

    ХАРАКТЕРИСТИКИ
    - Сокет: АМ4
    - Чипсет: AMD B550
    - Форм-фактор: АТХ
    - Регулятор напряжения: 12+2+2 фазы
    - PCIe x16: (1) v4.0 (x16), (1) v3.0 (x4)
    - Порты USB: (1) USB 3.2 Gen 2 Type-C (10 Гбит/с), (3) USB 3.2 Gen 2 Type-A (5 Гбит/с), (4) USB 3.2 Gen 1, Type-A (5 Гбит/с), ( 2) USB 2.0
    - Гарантия: 3 года
    ПРИЧИНЫ КУПИТЬ
    - Способная подача энергии
    - Wi-Fi 6E и 2,5 GbE
    - 10 портов USB
    Первый набег NZXT на материнские платы AMD увенчался успехом. Опоздание в игру позволило компании реализовать обратную связь со своими платами Intel, добавив больше USB-портов на заднюю панель ввода-вывода. Дополнительное время также позволило NZXT внедрить передовой Wi-Fi 6E наряду с 2,5GbE. Помимо этого, внешний вид значительно изменился по сравнению с предыдущими платами компании: на поверхности преобладали кожухи и отсутствовали встроенные RGB-подсветки.

    NZXT N7 B550 стоит больше, чем наш основной выбор, но предлагает более новый чип Wi-Fi, больше и более быстрых портов USB и надежную производительность в упаковке, которая визуально отличается от всех других конкурентов B550.

    Если вы можете потратить столько и не нуждаетесь в дополнительной пропускной способности PCI 4.0, которая есть у более старых материнских плат X570 по аналогичной цене, NZXT N7 B550 стоит рассмотреть.

    N7 B550 от NZXT — солидный игрок на рынке материнских плат AMD. Сильно закрытый внешний вид выглядит хорошо, и плата достаточно функциональна с кучей USB-портов на задней панели ввода-вывода. По этой цене это хорошая основа для установки B550 Ryzen.

    Как выбрать материнскую плату?

    Материнская плата, возможно, является самым важным компонентом ПК, без нее ничто не работает, и именно она решает, какие обновления вы можете сделать в будущем. Вот что вам нужно учитывать перед покупкой.

    Фактор формы

    Первоначально вам нужно будет выбрать форм-фактор. Материнские платы ATX распространены, как и micro ATX (хотя они меньше по размеру и уменьшают количество слотов расширения). Когда вы покупаете новую материнскую плату и не уверены, какой размер подойдет, вы всегда можете измерить свою старую материнскую плату и сравнить ее с другими размерами. Плата ATX популярна, так как на ней добавлено больше слотов расширения, что может быть полезно.

    Сокет процессора

    После выбора форм-фактора вам нужно выбрать сокет процессора. В прошлом использовались разные типы розеток, однако три из них применимы только сегодня. Это LGA, PGA и BGA. Intel использует LGA, в то время как AMD использует PGA.

    Разъемы BGA не так популярны, как последние, потому что они постоянно связаны с материнской платой, и их нельзя обслуживать или обновлять. В зависимости от того, какой тип сокета у вас есть на вашей материнской плате, будет зависеть, какой процессор вы можете купить. Так что вам, вероятно, нужно сначала подумать, какой процессор вы хотите, а затем купить материнскую плату.

    Далее, RAM, сокращение от Random Access Memory. По сути, материнская плата, которую вы покупаете, будет определять объем и тип оперативной памяти, которую вы можете иметь. Поэтому стоит помнить об этом, прежде чем принимать решение о покупке материнской платы.

    Следовательно, мы рекомендуем выбирать материнскую плату, которая может вместить не менее 16 ГБ, даже если вы не планируете покупать столько изначально, у вас есть возможность использовать эту память позже. Кроме того, ищите плату с 4 или более слотами памяти. Это означает, что вы можете установить 2 модуля оперативной памяти для начала, и у вас будет свободное место для обновления памяти в будущем.

    Слоты PCI

    Слот PCI — это соединение или порт, расположенный на материнской плате. В течение многих лет они были стандартным типом слота расширения и позволяют подключать карты расширения. В зависимости от того, как вы планируете использовать свой компьютер, вам нужно будет подумать, есть ли на вашей материнской плате слоты, соответствующие вашим требованиям.

    Если вы геймер, вам понадобится хотя бы один полноскоростной слот PCI Express x16, и вам понадобится несколько таких слотов, если вы хотите подключить несколько карт. Материнские платы также предлагают стандартные слоты PCI и меньшие слоты PCI Express для других карт, таких как звуковые карты, адаптеры Wi-Fi и другие расширения возможностей подключения.

    Функции

    Если вы покупаете материнскую плату с уже встроенными функциями, вам не нужно беспокоиться о покупке дополнительных карт расширения. Более распространенной функцией, которая обычно присутствует на большинстве материнских плат, является встроенный звук. Однако это обычно подходит только для среднечастотных динамиков.

    Стоит отметить, что лучшие материнские платы часто включают в себя функции Wi-Fi и Bluetooth, но вам придется потратить больше денег на эти функции. Тем не менее они снизят потребность в картах расширения.

    Порты

    При рассмотрении вопроса о покупке материнской платы вам может понадобиться учитывать количество портов SATA, которые вам понадобятся. Каждый порт SATA позволяет подключать оптический привод и накопители, такие как SSD или HDD.

    Поэтому важно убедиться, что на материнской плате есть все порты SATA, необходимые для всех ваших дисков. Также стоит отметить, что вам необходимо убедиться, что ваша материнская плата поддерживает стандарт SATA 6 гигабайт, который также известен как SATA 3.0. Кроме того, вам может потребоваться рассмотреть возможность подключения периферийных устройств, например USB 3.0.

    Источник https://dns-magazin.ru/cifra/top-materinskih-plat-1151.html

    Источник https://www.ixbt.com/platform/gigabyte-x670e-aorus-master-review.html

    Источник https://top-raitingi.ru/%D0%BB%D1%83%D1%87%D1%88%D0%B8%D0%B5-%D0%BC%D0%B0%D1%82%D0%B5%D1%80%D0%B8%D0%BD%D1%81%D0%BA%D0%B8%D0%B5-%D0%BF%D0%BB%D0%B0%D1%82%D1%8B-2022-2023-%D0%B3%D0%BE%D0%B4%D0%B0-%D0%B4%D0%BB%D1%8F-%D0%B8/
    Похожие записи:
