Обзор материнской платы MSI B250M Mortar. Изучение быстродействия Core i7-7700K вместе с Intel B250

Материнская плата MSI B150M Mortar Arctic: продержаться красиво, когда денег нет

То, насколько много разных плат выпускают производители, иногда просто поражает. Шутка ли, но на, казалось бы, таком непритязательном чипсете, как Intel B150, MSI выпустила сразу 23 (двадцать три!) модели материнских плат, шесть из которых относятся к серии Arsenal Gaming с воинственными названиями, не требующими перевода: Mortar, Bazooka и Grenade. Несмотря на столь грозные названия, всё это материнские платы бюджетного уровня, доступные большинству пользователей. С одной из таких плат — с моделью MSI B150M Mortar Arctic — мы и познакомимся в сегодняшней статье.

Технические характеристики

• Сокет: Intel LGA1151;
• Поддерживаемые процессоры: 6-о поколений Intel Core i7/i5/i3/Pentium/Celeron;
• Чипсет: Intel B150;
• Оперативная память: 4 x DIMM DDR4-2133, макс. до 64 Гбайт;
• Слоты расширения: 2 x PCI-E x16 v3.0 (x16/x4), 1 x PCI-E x1 v3.0 и 1 x M.2 (Key E). Примечание: PCI_E3 будет работать только в режиме PCIe 3.0 x2, если накопитель M.2 SATA будет установлен в слот M.2 (M2_1), и слот PCI_E3 будет недоступен, если в слот M.2 (M2_1) будет установлен модуль M.2 PCIe;
• Графика: 1 x HDMI порт с поддержкой максимального разрешения 4096×2160 при 24 Гц, 2560×1600 при 60 Гц и 1 x DVI-D порт с поддержкой максимального разрешения 1920×1200 при 60 Гц;
• Поддержка Multi-GPU: 2-Way AMD CrossFire
• Интерфейсы систем хранения данных: чипсет Intel B150 – 6 x SATA 6 Гбит/сек (AHCI), 1 x M.2 слот (Key M) 2242/2260/2280. Примечание: порт SATA1 будет недоступен, если в слот M.2 установлен модуль M.2 SATA;
• Порты USB: чипсет Intel B150 – 5 x USB 3.1 Gen1 (5 Гбит/сек) (3 порта на задней панели, 2 порта доступны через внутренний коннектор USB), 1 x USB 3.1 Gen1 Type-C (5 Гбит/сек) на задней панели, 4 x USB 2.0 (480 Мбит/сек) (2 порта на задней панели, 2 порта доступны через внутренний коннектор USB);
• Звук: HD-кодек 7.1, Realtek ALC892;
• Сетевая карта: 1 х 10/100/1000 Мбит/сек, Realtek RTL8111H;
• WLAN и Bluetooth (опционально): модуль Intel Wireless-AC 8260 (опционально), поддерживается интерфейс M.2 (Key E), Wi-Fi 802.11b/g/n/ac до 867 Мбит/сек, Bluetooth 2.1/2.1+EDR/3.0/4.0/BLE/4.2;
• Форм-фактор: mATX;
• Размеры: 24,4 см х 24,4 см.

⇡#Технические характеристики и стоимость

• 6 × SATA 3, пропускная способность до 6 Гбит/с;
• 1 × M.2 (PCI Express x4), пропускная способность до 32 Гбит/с (тип 2242/2260/2280);
• поддержка RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage, Intel Smart Connect Technology и Intel Smart Response, NCQ, AHCI и Hot Plug

• 5 портов USB 3.1 Gen1 (3 – на задней панели, 2 – подключаются к внутреннему коннектору на системной плате);
• 4 порта USB 2.0 (2 – на задней панели, 2 – подключаются к внутреннему коннектору на системной плате);
• 1 порт USB 3.1 Gen1 (Type-C порт на задней панели платы)

• EZ Mode & Advanced Mode Switching;
• Board Explorer;
• Hardware Monitor;
• MILITARY CLASS 4;
• COMMAND CENTER:
• System Monitor;
• Smart Fan Control;
• EZ Debug LED;
• DDR4 Boost;
• GAMING LAN;
• Audio Boost;
• Guard-Pro;
• GAMING LAN Manager;
• Mystic Light;
• Gaming Hotkey;
• STEEL ARMOR;
• Gaming Device Port;
• XSplit Gamecaster;
• Broadcaster V2;
• GAMING APP

* По данным «Яндекс.Маркета» на 15.10.2016.

Упаковка и комплектация

MSI B150M Mortar Arctic поставляется в компактной картонной коробке защитной раскраски с изображением снаряда для миномёта и названием модели на лицевой стороне.

На обратной стороне коробки приведено подробное описание всех ключевых компонентов платы, её краткие спецификации, список выходов и поддерживаемых технологий.

На стикере, кроме серийного номера, всё то же самое, только очень кратко.

Комплектация соответствует ценовому уровню платы — в коробке с ней можно найти два SATA-кабеля с защёлками, заглушку на заднюю панель, краткую и полную инструкции, а также компакт-диск с драйверами и утилитами.

Плата производится в Китае и обеспечивается трёхлетней гарантией. Наш экземпляр относится к версии 1.0. В зарубежных онлайн-магазинах MSI B150M Mortar Arctic стоит всего 87 долларов США, а в России плата доступна за примерно 6,2 тысячи рублей.

Особенности конструкции

Новая MSI B150M Mortar Arctic выглядит очень оригинально благодаря белой окраске текстолита и контрастирующим с ней темным разъёмам и элементам.

Кожух над панелью выходов и радиаторы на силовых элементах и чипсете, выкрашенные в маскировочный цвет «зимнего покроя», продолжают военную тему, которая заложена в названии платы и её серии.

Габариты новинки равны 244 × 244 мм, то есть плата относится к форм-фактору micro ATX.

Прежде чем перейти к детальному изучению компонентов MSI B150M Mortar Arctic, приведём их схему и таблицу из инструкции по эксплуатации.

Читайте также: MSI EX465MX – 14″ ноутбук для большинства задач. Ноутбук ASUS R.O.G. G51JX-IX052V с поддержкой NVIDIA 3D Vision. Acer Aspire One 533 — нетбук на платформе Intel Atom с поддержкой памяти DDR3

Задняя панель материнской платы содержит только самые основные разъёмы и выходы, поэтому на ней оказалось много пустующих мест.

Здесь можно увидеть (слева направо):

• PS/2-порт мыши;
• PS/2-порт клавиатуры;
• DVI-D-порт;
• два порта USB 2.0;
• HDMI-порт;
• три порта USB 3.1 Gen1;
• порт USB 3.1 Gen1 Type-C;
• сетевой порт LAN (RJ-45);
• шесть звуковых разъёмов.

Радиаторы силовых цепей питания процессора имеют винтовое крепление, а вот маленький радиатор чипсета закреплён пластиковыми «гвоздиками», поэтому снимается несколько сложнее. Без «камуфляжа» MSI B150M Mortar Arctic выглядит следующим образом.

Процессорный разъём конструктива LGA1151 здесь самый обычный, без золотого напыления или дополнительных контактов, как в топовых платах на чипсете Intel Z170.

В списке поддерживаемых процессоров значатся все Intel Core i3/i5/i7 и Pentium с ядром Skylake. Причём поддерживаются они платой, начиная с самой первой версии BIOS.

Если судить по расположению и количеству элементов, система питания процессора организована по схеме «4+2».

При этом, несмотря на бюджетность платы, компоненты силовых цепей соответствуют стандарту Military Class 4 и включают в себя катушки Dark Choke с повышенной эффективностью и стабильностью, а также фирменные конденсаторы Solid CAP с низким эквивалентным последовательным сопротивлением (ESR) и десятилетним сроком службы.

За управление питанием процессора отвечает контроллер RT3606BC производства компании Richtek.

Для обеспечения питания MSI B150M Mortar Arctic на плате распаяны стандартные разъёмы с 24 и 8 контактами, сориентированные защёлками наружу для более удобного отключения от них кабелей.

Рядом с 24-контактным разъёмом распаян светодиодный индикатор, красный цвет которого сигнализирует о срабатывании защиты по току.

Чипсет Intel B150 оснащён маленьким радиатором и контактирует с ним через термоклей, который, правда, в нашем случае совсем высох.

Четыре разъёма модулей оперативной памяти стандарта DDR4 поддерживают технологию DDR4 Boost, заключающуюся в увеличенном числе дорожек и их повышенной защищенности от помех для стабильной работы памяти.

Суммарный объём четырёх модулей памяти на MSI B150M Mortar Arctic может достигать 64 Гбайт, а перечень конкретных поддерживаемых модулей приведён на странице поддержки. Несмотря на то, что заявлена поддержка XMP-профилей, частота работы оперативной памяти на этой материнской плате только одна – 2133 МГц.

Питание памяти организовано по двухфазной схеме.

В этой же зоне видны два разъёма для подключения вентиляторов и диагностический индикатор EZ Debug LED.

Разъёмов PCI Express на MSI B150M Mortar Arctic всего три, из них только один представляет собой полноценный PCI Express 3.0 x16 с металлизированной оболочкой Steel Armor и увеличенным числом точек пайки на текстолите.

Ещё один PCI Express может работать в режиме x4, поэтому формально плата позволяет реализовать тандемы AMD 2-way CrossFireX. Формально — потому что вряд ли кто-то решится строить мультипроцессорную графическую связку на данной плате, да ещё и с такими ограничениями. Третьим разъёмом PCI Express является PCI-E x1, предназначенный для карт расширения.

За переключение режимов работы PCI Express отвечает пара коммутаторов ASM1480.

Рядом с выходами платы распаяна микросхема PTN3360D производства NXP Semiconductors.

Это конвертер видеосигнала для видеовыхода HDMI.

MSI B150M Mortar Arctic оснащается шестью разъёмами SATA III с пропускной способностью до 6 Гбит/с.

Никаких SATA-Express и U.2-портов на плате, по понятным причинам, нет, зато есть один высокоскоростной Turbo M.2 (Key M) с пропускной способностью до 32 Гбит/с (Gen3 x4).

Поддерживаются накопители длиной 4,2; 6,0 см и 8,0 см. При этом, если задействовать M.2 в режиме SATA, то нижний слот PCI Express сможет работать только в режиме x2, а если накопитель в данном разъёме будет работать в режиме PCIe, то нижний PCI Express будет отключён.

Кроме этого, на MSI B150M Mortar Arctic есть вертикальный разъём M.2 (Key E).

В него можно устанавливать, например, Wi-Fi-модули или другие карты расширения.

USB-порты на материнской плате реализованы только возможностями чипсета Intel B150. Всего их десять, пять из них (три снаружи и два внутри) обозначены как USB 3.1, но относятся к Gen1, а значит по скорости не отличаются от обычных USB 3.0 (до 5 Гбит/с). Четыре порта более старого стандарта USB 2.0 равномерно распределены по задней панели платы и внутренним коннекторам. Десятый порт, выведенный на заднюю панель, имеет разъём типа Type-C, но также является USB 3.1 Gen1, поэтому на особые достижения в плане скорости обмена данными с быстрыми накопителями рассчитывать не приходится. В качестве усилителя USB-сигнала используется микросхема ASMedia ASM1464, распаянная на обратной стороне текстолита.

Добавим, что фронтальные порты USB 3.1 Gen 1 на MSI B150M Mortar Arctic защищены комплексом интегральных схем, предотвращающих короткие замыкания и электростатические разряды, иногда возникающие при подключении или отключении USB-устройств.

За фирменным названием Audio Boost скрывается сравнительно простенький HD-аудиокодек Realtek ALC892.

Тем не менее и в его звуковом сопровождении использованы высококачественные конденсаторы Chemi-Con, а зона звукового тракта изолирована от остальной PCB полосой без токопроводящих слоёв.

За функции мониторинга, управление скоростью вентиляторов и COM-портом, а также за обеспечение работы разъёмов PS/2 отвечает контроллер Nuvoton NCT6793D-M.

Четырёхконтактных коннекторов для вентиляторов на плате четыре — и всеми можно управлять как через BIOS, так и через Total Fan Control в приложении MSI Command Center. Три коннектора расположены рядом с процессорным разъёмом, а ещё один выведен на нижнюю кромку платы. Там же можно найти коннектор для внешней ленты светодиодной подсветки (JLED1), разъём COM-порта, внутренние аудиоразъёмы и USB.

Микросхема BIOS на плате одна, 64-битная.

В системе охлаждения MSI B150M Mortar Arctic используются камуфлированные алюминиевые радиаторы без тепловых трубок, контактирующие с элементами через термопрокладки, а чипсетный радиатор – посредством термоклея. Радиаторы компактны, так что они не помешают установке габаритных систем охлаждения, если это потребуется.

Наконец, задняя часть платы получила белую подсветку, которая удачно сочетается со светлым текстолитом.

ВозможностиUEFI BIOS

UEFI BIOS платы B150M Mortar Arctic оформлен и выполнен в характерном для компании MSI стиле и называется Click BIOS 5. Он поддерживает мультиязычный интерфейс из восьми языков, в числе который есть и русский. Стартует BIOS в упрощённом режиме EZ Mode, где можно увидеть основные параметры системы и провести их базовую настройку.

Режим Advanced Mode, переключаемый клавишей F7, открывает доступ к шести основным разделам с настройками.

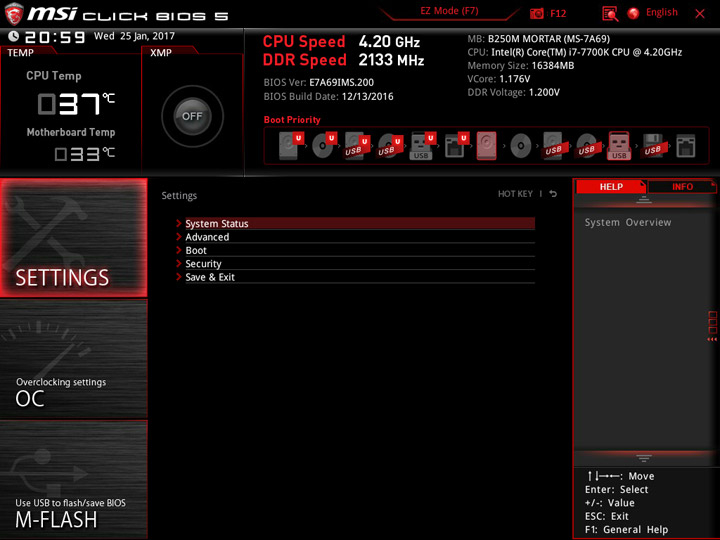

В основном разделе, Settings, есть пять подразделов с различными настройками платы.

Самый простой из них – System Status.

Подраздел Advanced, как и в старших материнских платах, включает в себя девять вложенных подразделов и информацию о текущем сетевом соединении.

Все эти подразделы полезны и незаменимы для настройки компонентов платы, портов и контроллеров. Приведём их окна далее.

Раздел с разгоном системы в BIOS MSI B150M Mortar Arctic такой, что Винни Пух мог бы описать его фразой «Вроде бы есть, но его как бы нет». Предусмотренные для изменения параметры либо работают на понижение, либо вовсе не работают.

Весьма показателен в этом плане пункт с возможностью выбора XMP оперативной памяти – выбрать можно, и даже можно сохранить и перезагрузиться, но работать память будет только на 2133 МГц. То же самое и с множителем процессора, кольцевой шины или частотой.

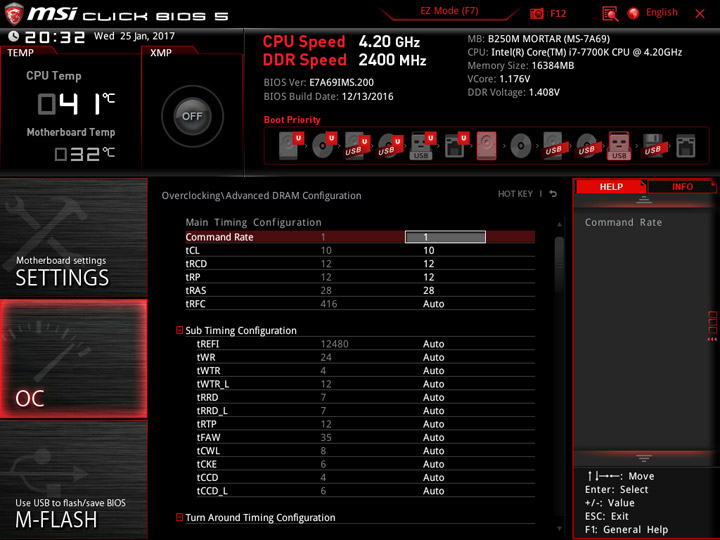

Немного ускорить систему можно лишь за счёт занижения таймингов оперативной памяти, которых в BIOS доступно великое множество.

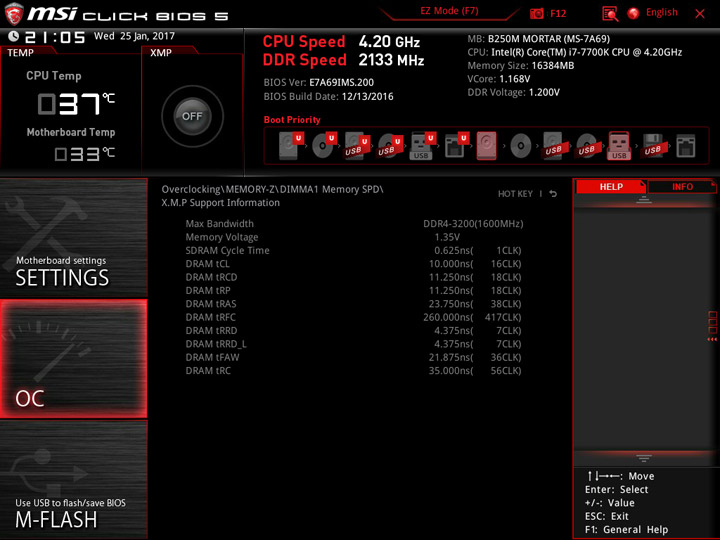

Там же отображается информация о текущих таймингах и SPD каждого отдельного модуля.

А вот настройка параметров самого центрального процессора в этом BIOS исчерпывающая.

На фоне скудных оверклокерских настроек возможность создания шести профилей разгона системы, а также их выгрузки на USB-носитель или загрузки с него, реализованная в подразделе OC Profiles, выглядит несколько… странно.

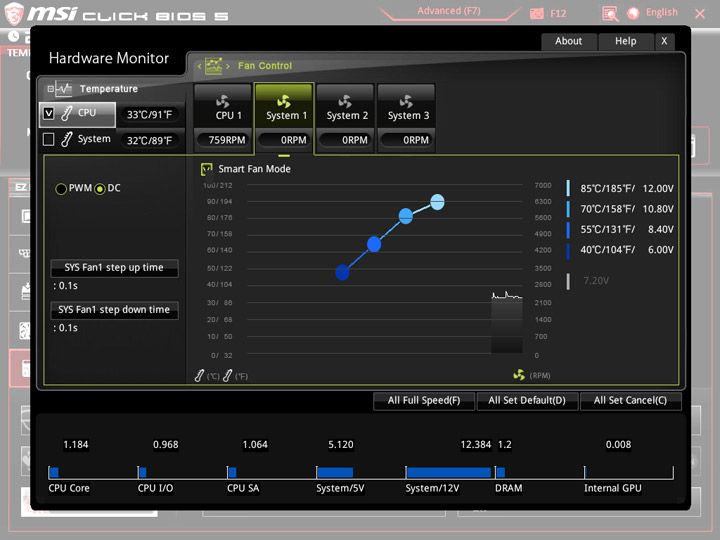

Зато в любом случае полезной окажется утилита Hardware Monitor, где можно задать кривую зависимости скорости каждого из четырёх подключаемых к плате вентиляторов от температуры процессора или датчика материнской платы.

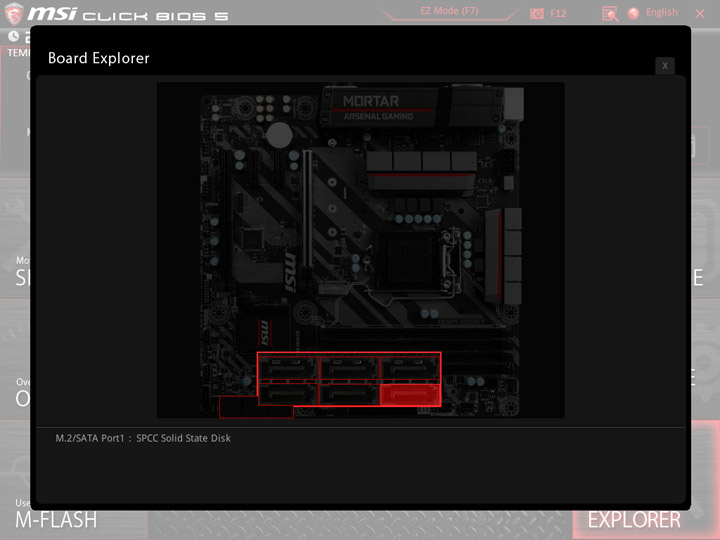

Ещё одной встроенной в BIOS утилитой является Board Explorer — она способна вкратце рассказать о материнской плате и установленных в неё компонентах.

Кроме BIOS материнской платы, мы кратко расскажем о программном обеспечении MSI Command Center, как поставляемом вместе с платой, так и доступном для скачивания с сайта MSI.

Если бы MSI B150M Mortar Arctic была способна разгонять процессоры, то с помощью этой утилиты можно было бы настраивать все параметры прямо из-под Windows, без перезапуска системы. Причём регулировать можно как частоты и напряжения…

…так и тайминги оперативной памяти для каждого отдельного модуля ну или же все одновременно.

Особо понравилась нам информационная часть этой программы, где выводится вся необходимая информация о процессоре, материнской плате, оперативной памяти или мониторинге компонентов.

Наконец, в отдельном окне можно настроить скорость работы вентиляторов в зависимости от температуры.

Разгон и стабильность

Проверка стабильности, оверклокерского потенциала и производительности материнской платы MSI B150M Mortar Arctic была проведена в закрытом корпусе системного блока при комнатной температуре около 21 градуса Цельсия. Тестовая конфигурация была собрана из следующих компонентов:

• системная плата: MSI B150M Mortar Arctic (Intel B150, LGA1151, BIOS 1.10 от 26.07.2016);
• процессор: Intel Core i7-6700K 4,0-4,2 ГГц (Skylake-S, R0, 1,25 В, 4 × 256 Kбайт L2, 8 Мбайт L3);
• система охлаждения CPU: Thermalright TRUE Spirit 140 (1 TY-140 1260 об/мин);
• термоинтерфейс: ARCTIC MX-4 (теплопроводность 8,5 Вт/(м·К);
• видеокарта: Gigabyte GeForce GTX 950 Ti 2 Гбайт 1102-1279/6612 МГц;
• оперативная память: DDR4 4 × 4 Гбайт Corsair Vengeance LPX 2800 МГц (CMK16GX4M4A2800C16) (XMP2 3000 МГц, 16-18-18-39 CR2, 1,35 В);
• диск для системы и тестов: Intel SSD 730 480 Гбайт (SATA-III, BIOS vL2010400);
• диск для программ и игр: Western Digital VelociRaptor (SATA-II, 300 Гбайт, 10000 об/мин, 16 Мбайт, NCQ);
• архивный диск: Samsung Ecogreen F4 HD204UI (SATA-II, 2 Тбайт, 5400 об/мин, 32 Мбайт, NCQ);
• звуковая карта: Auzen X-Fi HomeTheater HD;
• корпус: Thermaltake Core X71 (пять вентиляторов be quiet! Silent Wings 2 на 900 об/мин);
• панель управления и мониторинга: Zalman ZM-MFC3;
• блок питания: Corsair AX1500i Digital ATX (1500 Вт, 80 Plus Titanium), 140-мм вентилятор;
• монитор: 27-дюймовый Samsung S27A850D (DVI, 2560 × 1440, 60 Гц).

Тесты проводились в операционной системе Microsoft Windows 10 Pro со всеми критическими обновлениями и с установкой драйверов Intel Chipset Drivers 10.1.2.80 WHQL, Intel Management Engine Interface 11.6.0.1023 WHQL, GeForce 372.70 WHQL и сетевых драйверов Intel версии 21.x Beta. Стабильность системы при разгоне мы проверяли несколькими специализированными утилитами во главе со стресс-тестом LinX 0.6.9 AVX2, а за мониторинг отвечала программа HWiNFO64 версии 5.37-2985 и новее.

Перед тестами посмотрим на спецификации платы по данным последней версии утилиты AIDA64 Extreme.

MSI B150M Mortar Arctic легко и непринуждённо стартовала в штатном режиме с процессором на 4,0-4,2 ГГц и памятью на частоте 2133 МГц с таймингами 16-18-18-39 CR2.

Напряжение на ядре процессора регулируется автоматически, а уровней стабилизации и вовсе нет. Поэтому мы сразу же провели тест LinX при автоматических настройках BIOS.

Температура наиболее горячего ядра процессора не превысила отметку 64 градуса Цельсия — и это при автоматической регулировке скорости вращения вентилятора кулера, которая в среднем составила 830 об/мин. То есть плата сразу обеспечивает вполне щадящий температурный режим процессора при комфортном уровне шума.

Поскольку на MSI B150M Mortar Arctic процессор никак не разогнать, а на активацию вшитых в оперативную память профилей она не реагировала, то единственным способом хоть как-то поднять производительность было занижение таймингов работы памяти. И нам это легко удалось: с 16-18-18-39 CR2 основные тайминги удалось понизить до 10-10-10-28 CR1, ничуть не потеряв в стабильности.

Благодаря этому производительность материнской платы и процессора в зависимых от таймингов бенчмарках удалось повысить примерно на 5%. Больше от MSI B150M Mortar Arctic взять нечего, поэтому перейдём к сравнительным тестам производительности.

Производительность

Нам повезло, что ранее оказались сохранены результаты тестирования материнской платы Gigabyte GA-Z170X-Ultra Gaming с чипсетом Intel Z170 в номинальном режиме работы процессора и оперативной памяти, — это позволит сравнить с ними производительность MSI B150M Mortar Arctic с заниженными таймингами памяти в семи бенчмарках.

DDR4 4 × 4 Гбайт 2,133 ГГц

10-10-10-28 CR1

Intel Core i7-6700K 4,0-4,2 ГГц

DDR4 4 × 4 Гбайт 2,133 ГГц

15-15-15-36 CR2

Как видим, не стоит недооценивать возможность понизить тайминги оперативной памяти, поскольку это позволит увеличить производительность на несколько процентов, и преимущество MSI B150M Mortar Arctic перед вдвое более дорогой Gigabyte GA-Z170X-Ultra Gaming становится очевидным. Тем не менее на платах с чипсетом Intel Z170 процессор и память можно очень просто разогнать, увеличив производительность на 20~25 % и более, а вот с Intel B150 сделать этого уже не удастся.

Упаковка и комплектация

Материнская плата MSI B150M MORTAR ARCTIC поставляется в коробке оформленной в военной тематике – соответствуя названию платы на ней изображен снаряд миномета и нанесен зимний арктический камуфляж, говоря о ее отношениик игровой серии Arsenal GAMING.

Оформление задней стороны коробки более привычно и повторяет рассмотренную ранее плату MSI B150M BAZOOKA PLUS: компоненты Military Class 4, индикация EZ DEBUG LED, наличие высокоскоростного интерфейса слот M.2 (до 32 Гбит/сек), изолированная на плате звуковая часть Audio Boost с белой LED подсветкой, подсветка краев платы GAMING DNA, металлическая рамка для верхнего слота PCI-E x16 (STEEL ARMOR), реализация игрового режима с низкой задержкой Gaming LAN. Здесь же представлены технические характеристики платы и приведен набор портов задней панели ввода/вывода.

Комплектация у обоих плат (MORTAR ARCTIC и BAZOOKA PLUS) одинаковая: 2 х SATA кабеля, руководство пользователя, краткая инструкция по установке, бумажка с благодарностью за покупку продукции MSI, задняя панель ввода-вывода и DVD-диск.

Обзор материнской платы MSI B250M Mortar

Компактные и тихие игровые системы становятся с каждым годом все востребованнее, а все потому, что сейчас возможно собрать компактную систему не в ущерб производительности. Вместе с появлением чипсетов 200-серии производители материнских плат не забыли про компактные Micro-ATX платы. У нас на тесте «игровая малютка» MSI B250M Mortar, которая оснащена всем базовым функционалом для создания игрового решения.

Характеристики

Сокет	1151
Чипсет	Intel B250
Поддерживаемые CPU	Intel 6-го и 7-го поколения
Форм фактор	Micro — ATX
Слотов DIMM	4
Каналов памяти	2
Поддерживаемая DDR4 память	2400/ 2133 Мгц
Максимум объем оперативной памяти	64 Гб
Количество PCI-Exprss 16X	2
Количество PCI-Exprss 1X	2
Количество SATA3	6
Количество M.2	1
Поддерживаемые RAID	не поддерживаеться
Поддержка SLI/CrossFire	Нет/Да
Более подробные характеристики	https://ru.msi.com/Motherboard/B250M-MORTAR.html

Упаковка и комплектация

Материнская плата упакована в картонную коробку, передняя сторона которой несет достаточно мало информации, только название и логотипы производителя и поддерживаемых технологий, на задней же стороне изображена сама плата, расписаны основные характеристики и описаны технологии.

Комплект поставки скромный:

• подробное руководство пользователя на английском языке;
• инструкция по быстрой установке;
• диск с драйверами и фирменным ПО;
• два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
• заглушка для корпуса.

Внешний вид, возможности подсветки

Несмотря на то, что MSI B250M Mortar — достаточно бюджетное решение, оно получило приятный внешний вид благодаря интересному рисунку на текстолите в виде полос разной ширины. Черно-серый рисунок «разбавляют» тонкие красные полосы на теплорасеивателях и пластиковом кожухе. Задняя сторона может порадовать только черным текстолитом.

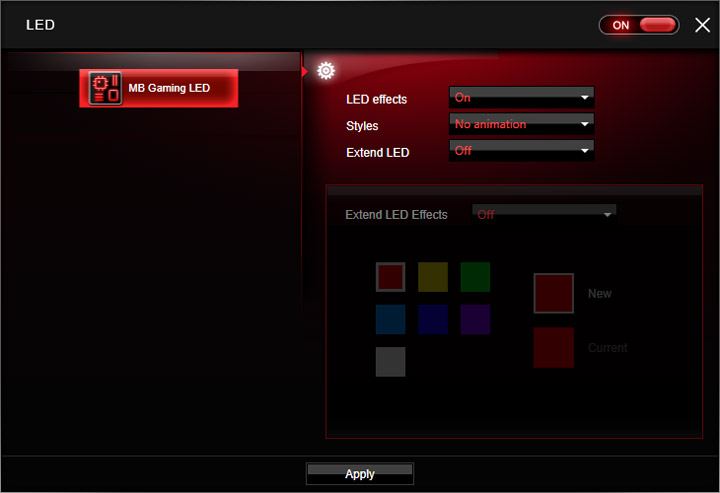

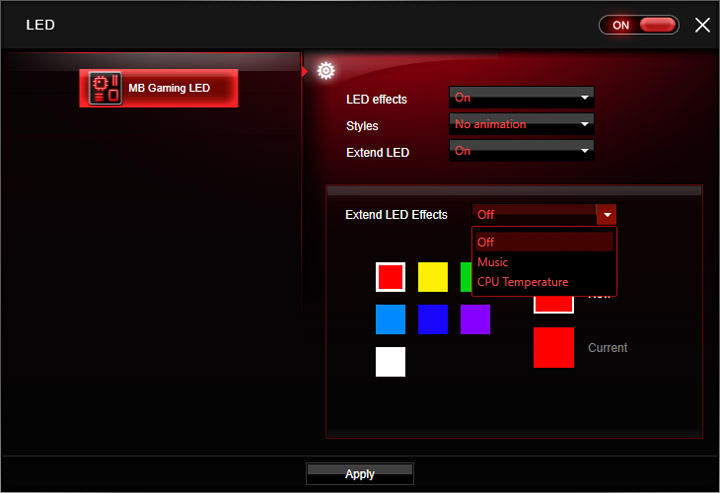

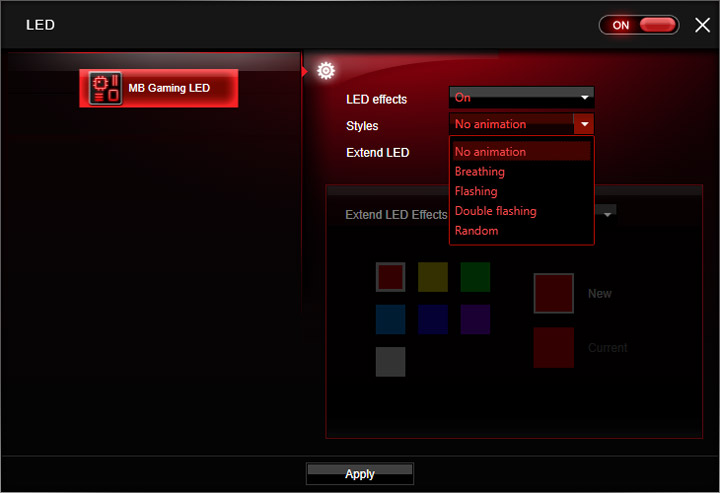

Для придания своей системы уникального внешнего вида материнская плата получила поддержку подсветки MSI Magestic Ligt и возможность подключения светодиодных лент, однако стоит заметить, что MSI B250M Mortar имеет и собственную подсветку, которая создает не сильно заметную красную окантовку вокруг платы. Так же можно выбрать эффекты свечения: статичное свечение, дыхание, мигание, двойное мигание или рандомный эффект.

Расположение элементов, система питания и охлаждение

Для справки, приведена схема расположения элементов.

По традиции, начинаем с осмотра задней интерфейсной панели. На ней отдельно вынесен блок старых разъемов для подключения периферии: один PS/2 и два USB 2.0. Для подключения мониторов предусмотрены DVI-D, HDMI и DisplayPort 1.2. Далее установлены два USB 3.0 и один гигабитный Ethernet -порт, его контроллером является Intel I219-V. Отдельно вынесены два USB 3.1 Gen1, один из них симметричный — Type C, второй Type A. Плата оснащена шестью 3,5 мм Mini-Jack портами, а звук формируется благодаря кодеку Rialtek ALC892.Сокет 1151 всем хорошо знаком и не получил ничего нового. Система питания процессора пяти-фазная, три фазы отведены для питания процессора, а еще две для питания встроенной графики. Основой системы питания служит пяти канальный ШИМ-контроллер Richtek, мосфеты производства — Niko Semiconductor.

Система питания и чипсет получили алюминиевые теплорасеиватели. Так как чипсет B250 не предполагает разгон процессора, даже небольших теплорассеивателей хватает для эффективного отвода тепла. Тепло с силовых элементов отводится с помощью термопрокладки, а с чипсета с помощью термоклея.

Предусмотрено 4 слота для оперативной памяти, поддерживаются частоты до 2400 МГц, дальше срабатывает ограничение чипсета. Максимальный суммарный объем оперативной памяти — 64 Гб. Правее DIMM-слотов есть блок из 4 светодиодов EZ Debug LED, который предназначен для быстрого определения неисправности.

На плате предусмотрены два PCI Express 3.0 16X и два PCI Express 3.0 1X. Верхний PCIe 3.0 16X получил надежное металлическое армирование и работает от PCIe линий процессора, а нижний — от чипсета и получил распайку только для восьми линий. Выше PCIe слотов есть армированный коннектор для подключения M.2 накопителей размера: 2242/ 2260 /2280/ 22110.

Снизу платы, стандартно, расположены колодки для подключения корпуса, 2x USB 2.0, COM-порта, TRM connector, коннектор для подключения светодиодных лент и, если присмотреться детальнее, можно заметить место для пайки колодки под USB 3.1, а ее там нет, в инструкции помечено, что это опциональное решение, а если честно, то предназначенное для более дорогих материнских плат.В нижней левой части есть экранированная зона, на которой распаян кодек, а так же жидкостные конденсаторы Premium Nichicon, операционный усилитель отсутствует.

Для подключения накопителей предусмотрено шесть SATA III, а рядом с ними колодка для подключения корпусных USB 3.1 портов. Хочу заметить, что если вы будете использовать M.2 накопитель, который работает от SATA, то он задерет пропускную способность от первого разъема, если ваш M.2 работает по PCIe, то все шесть SATA будут работать.

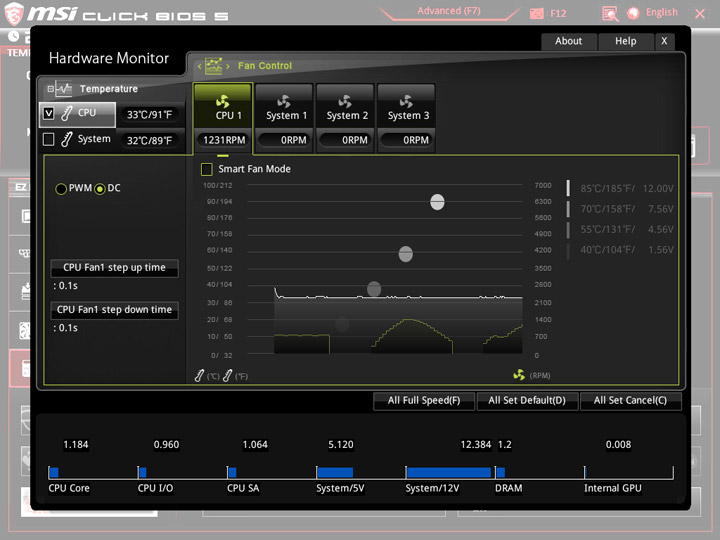

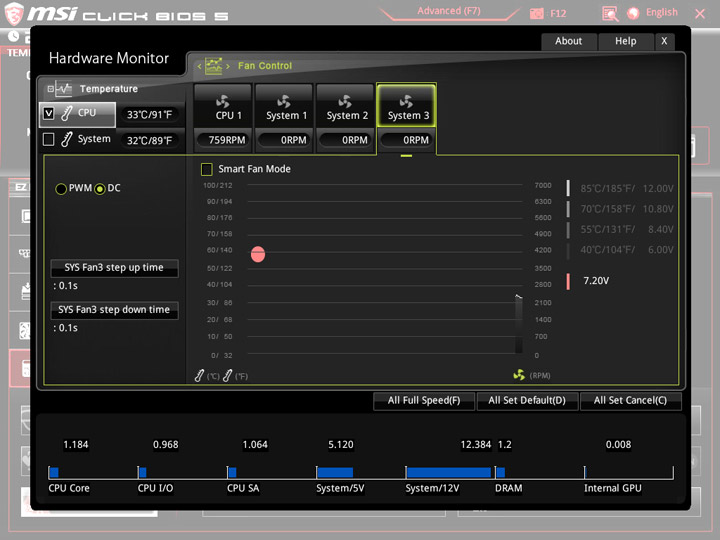

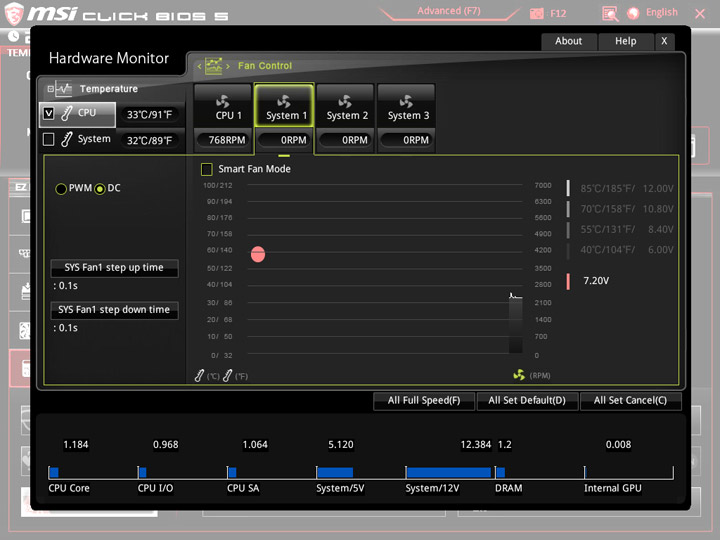

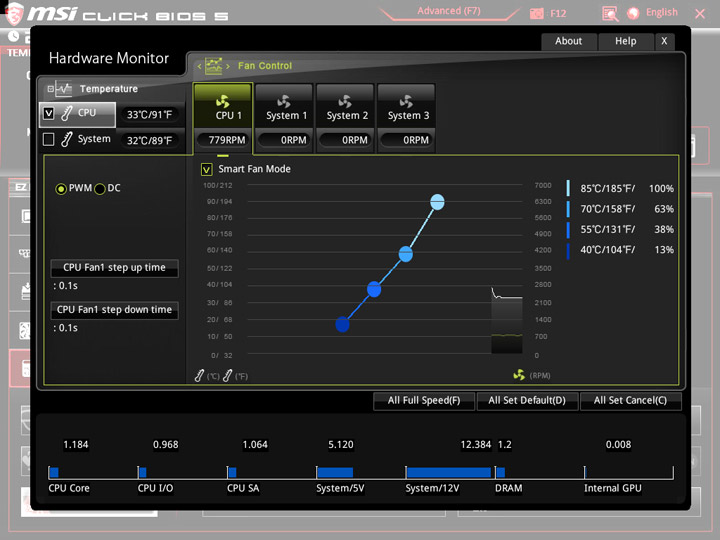

Для организации системы охлаждения есть четыре 4-pin разъема(помечены красным).

UEFI(BIOS) и программное обеспечение

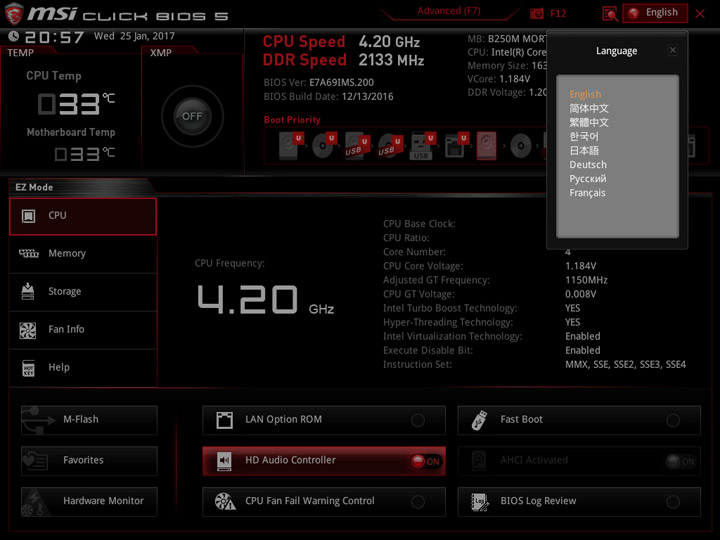

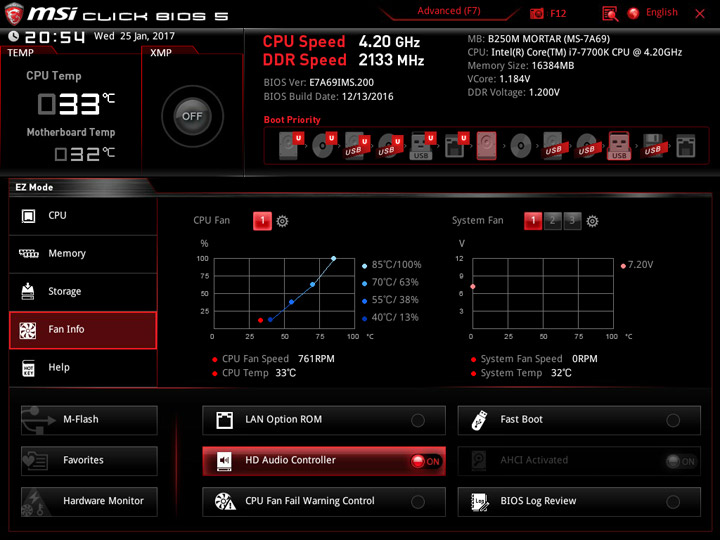

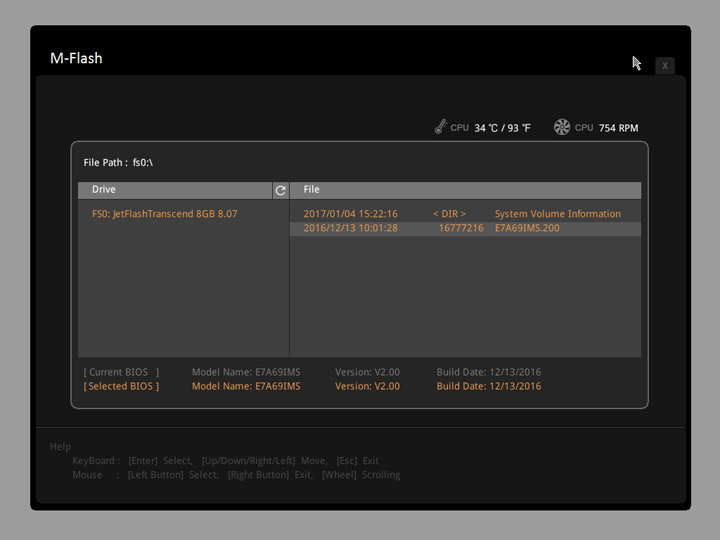

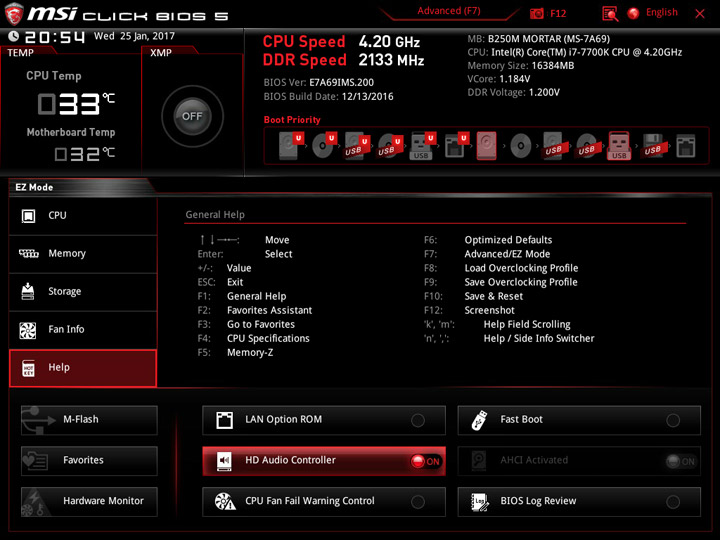

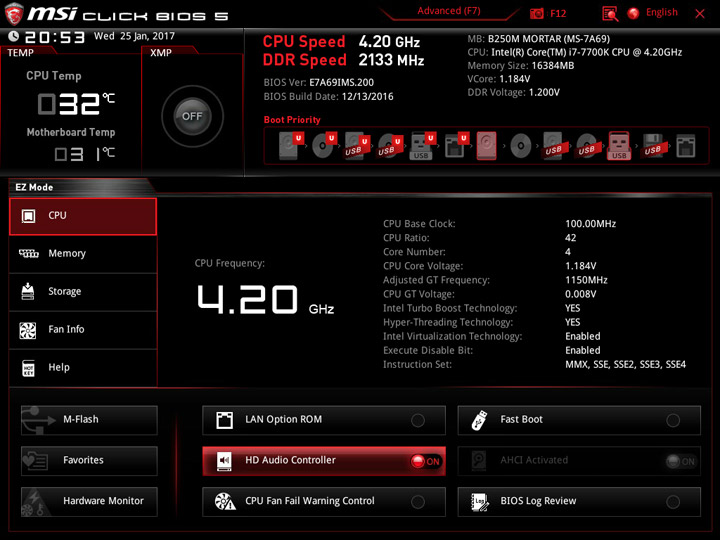

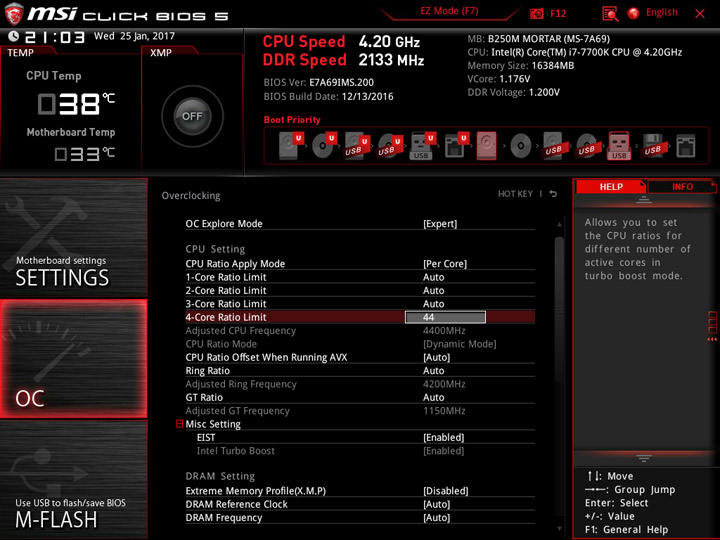

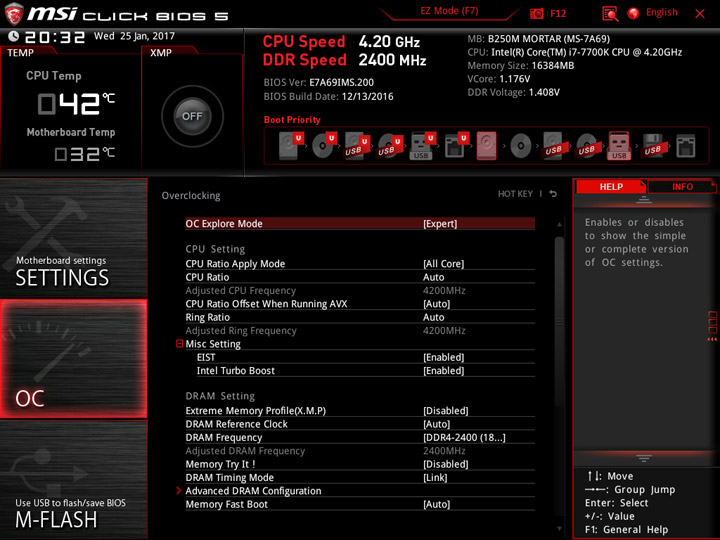

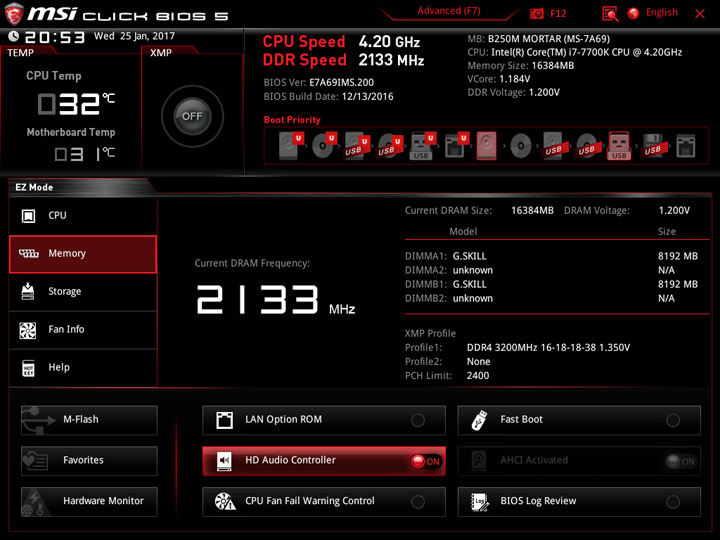

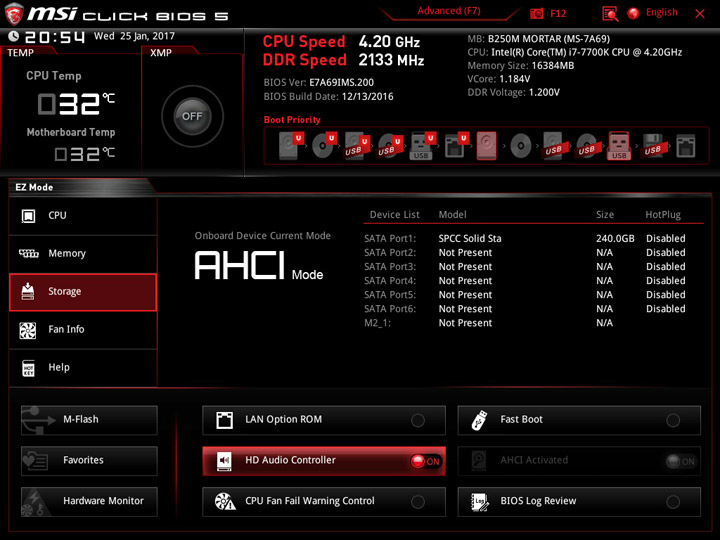

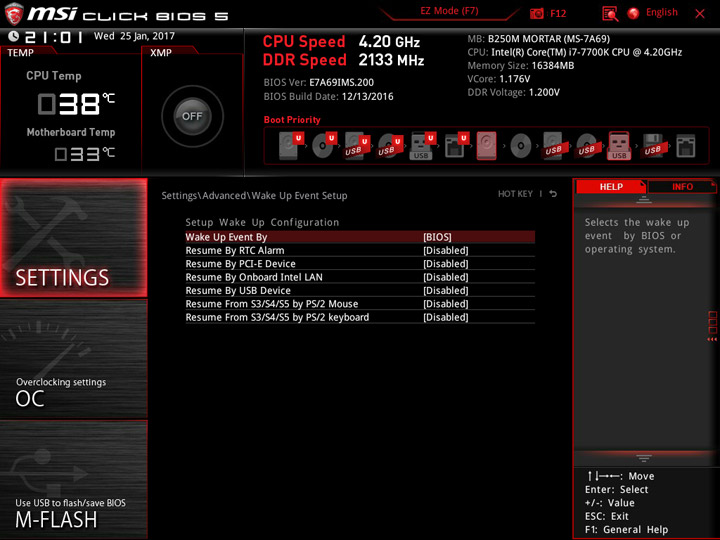

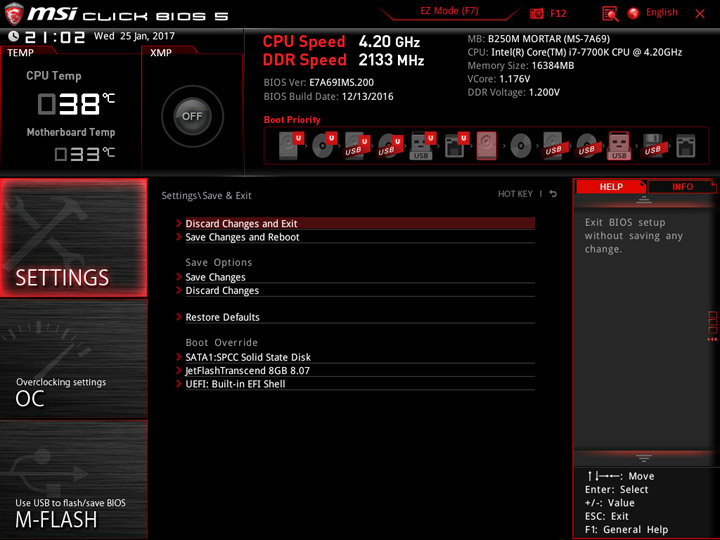

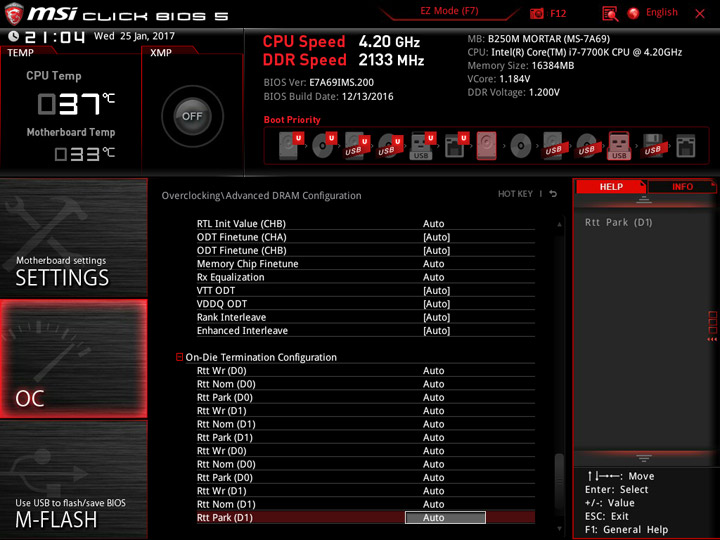

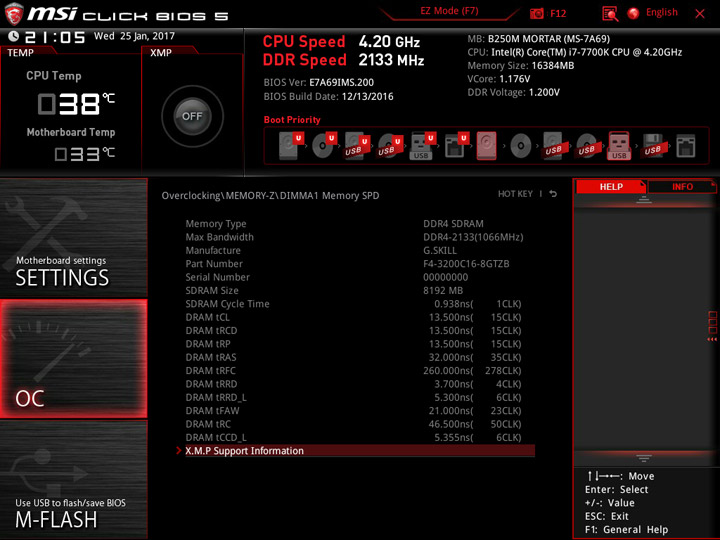

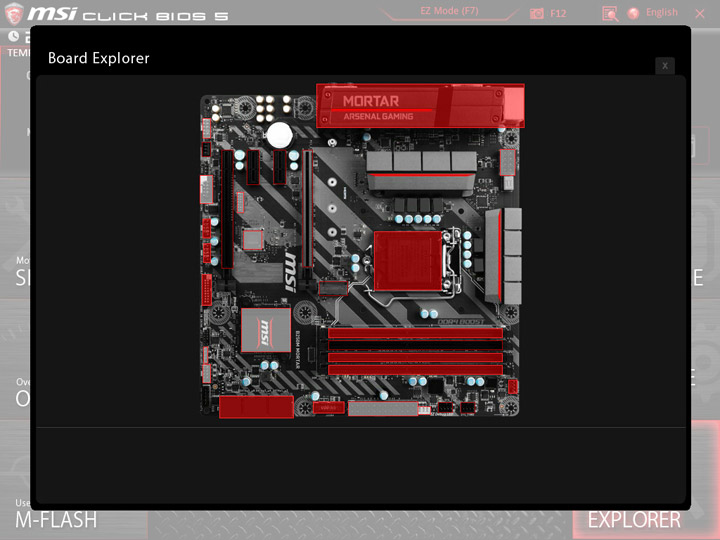

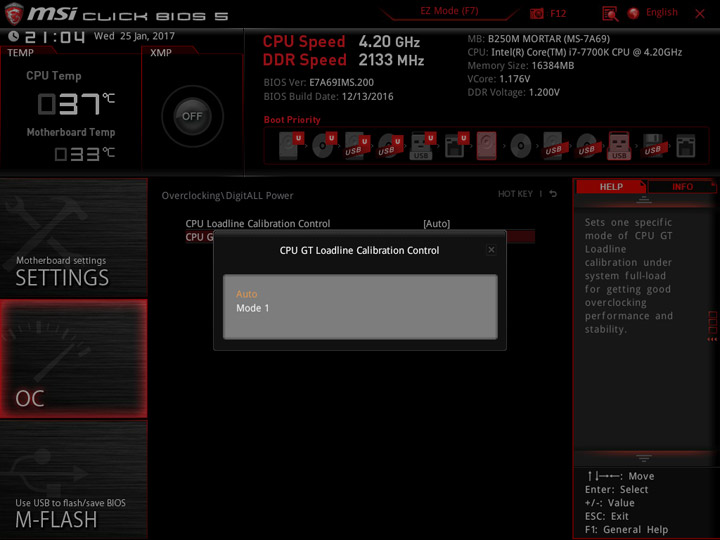

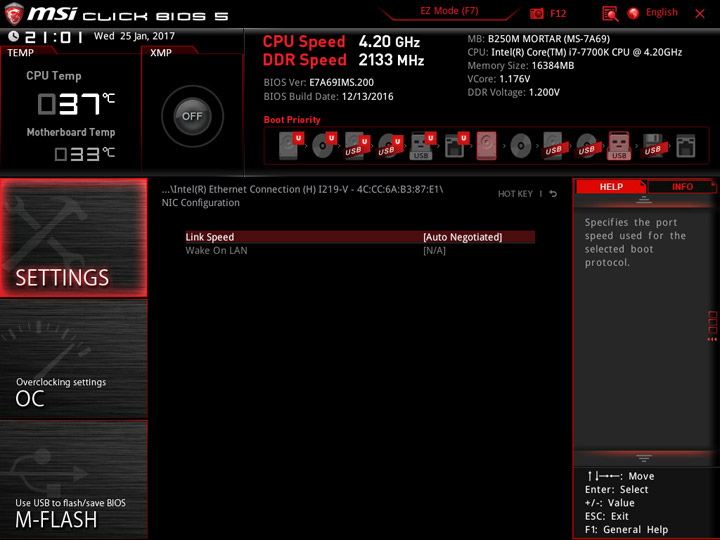

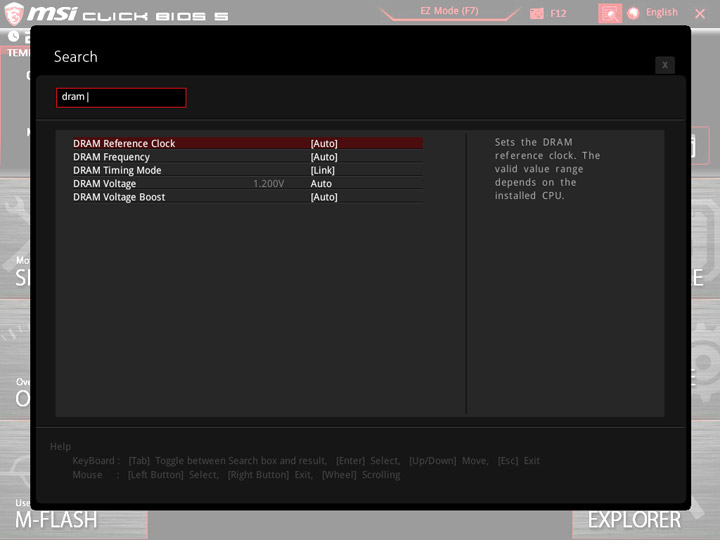

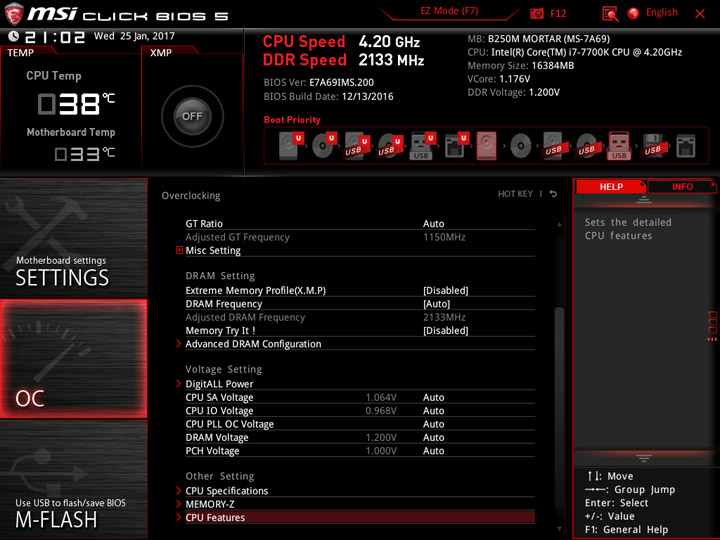

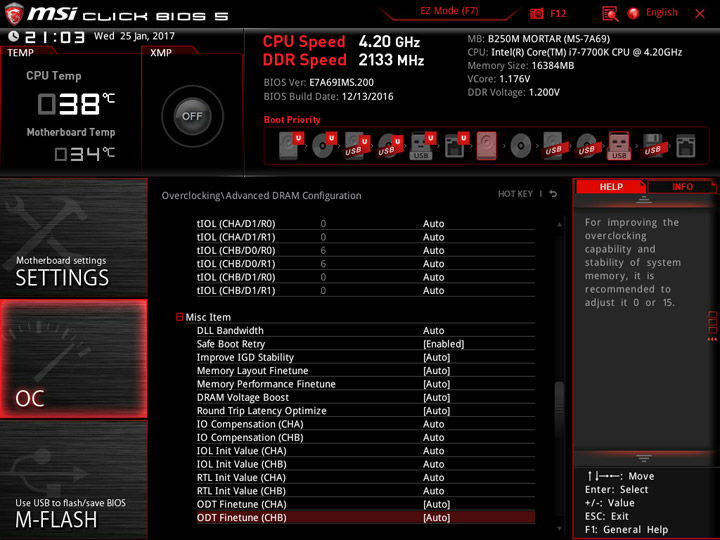

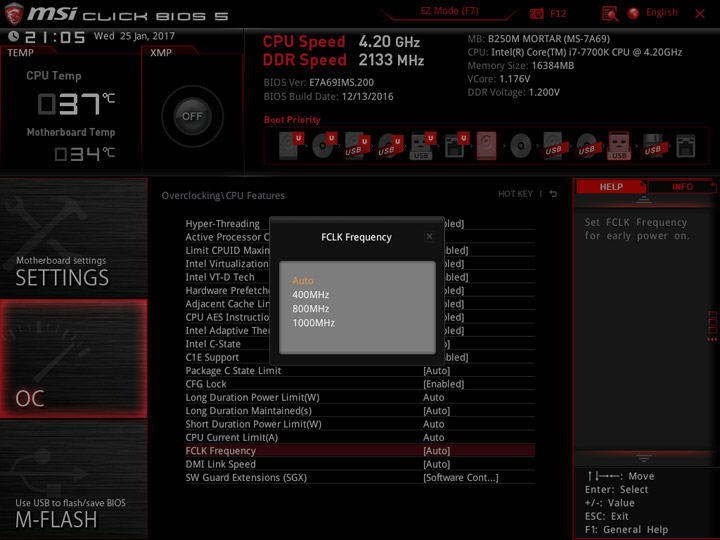

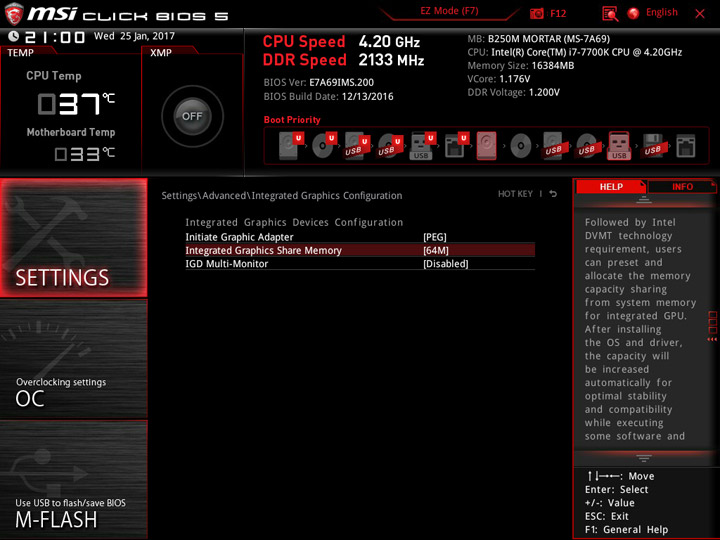

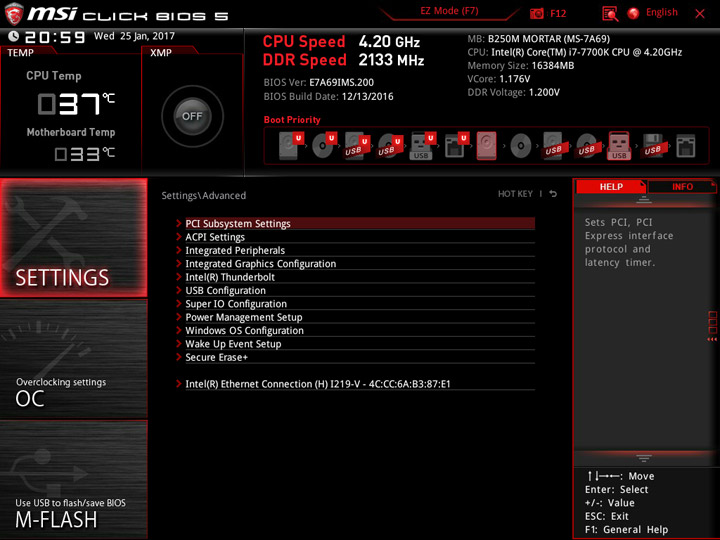

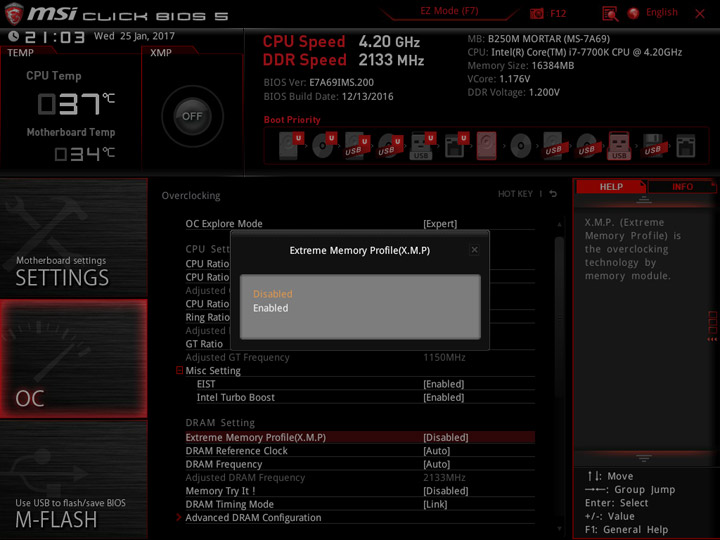

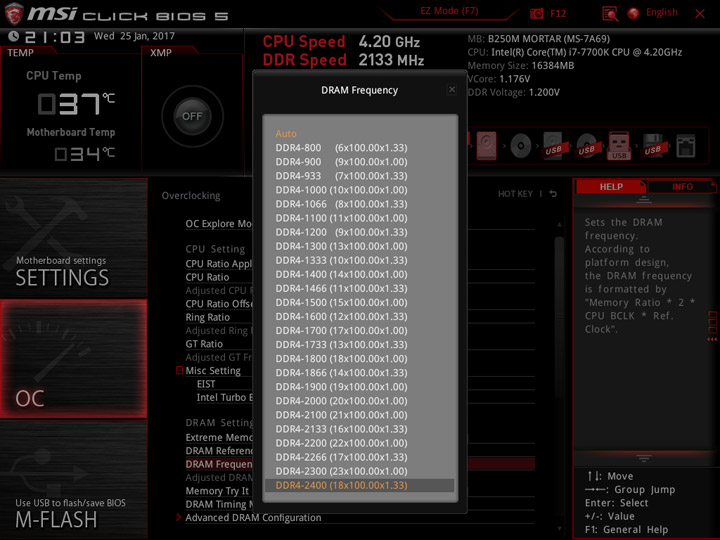

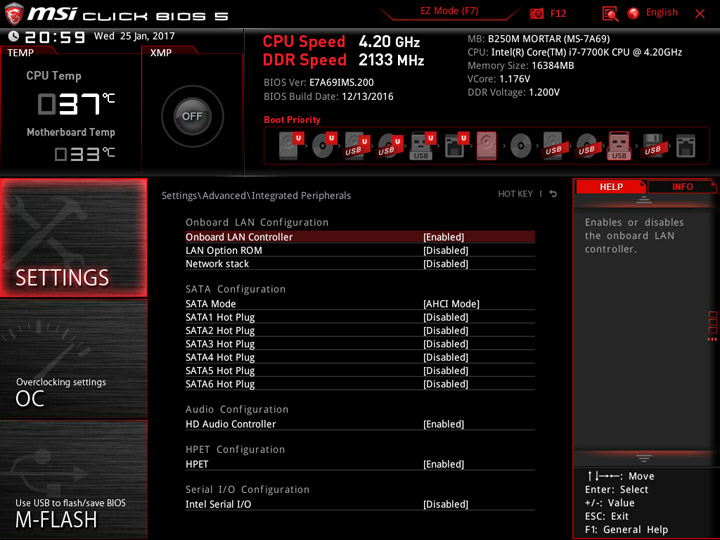

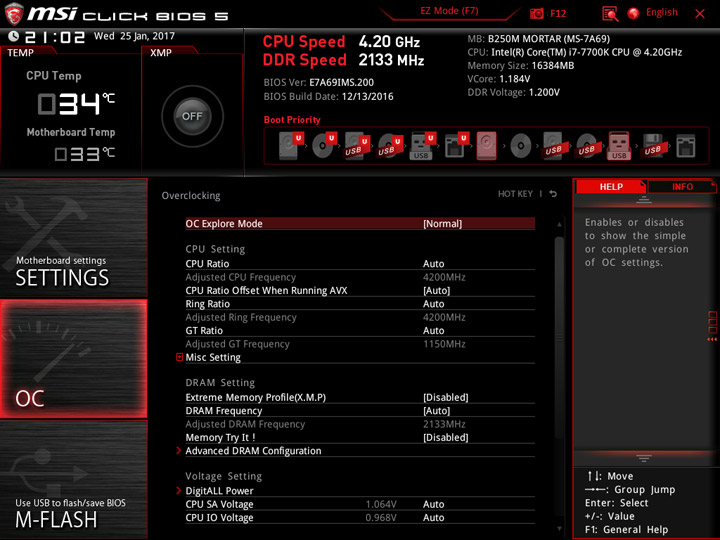

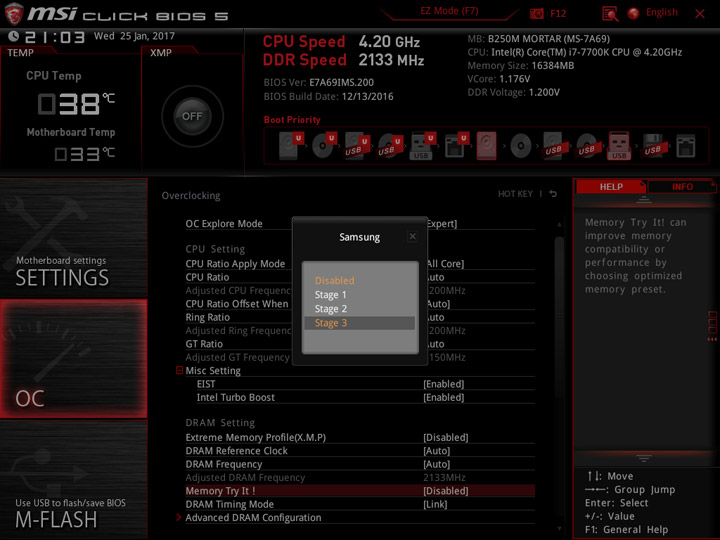

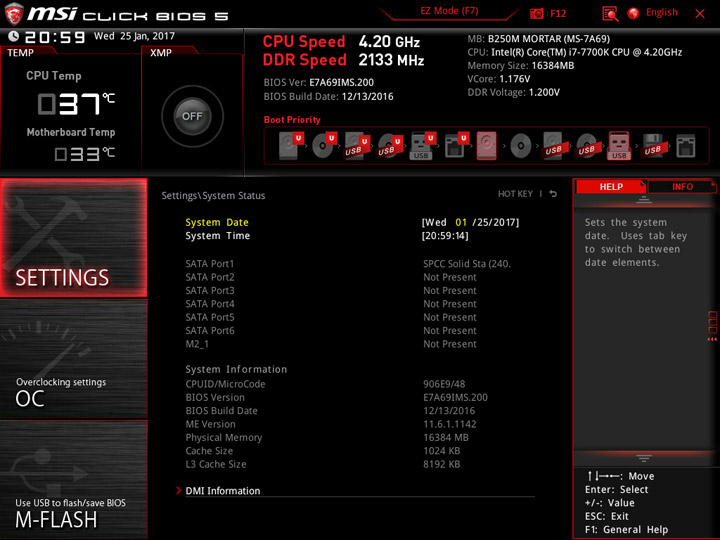

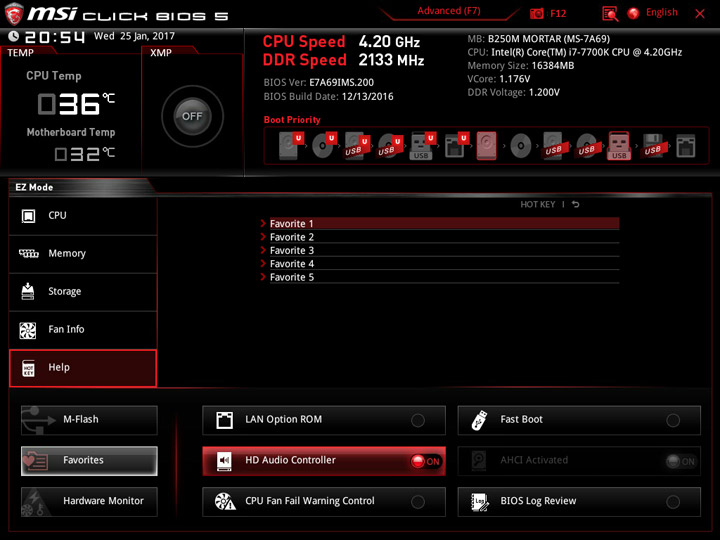

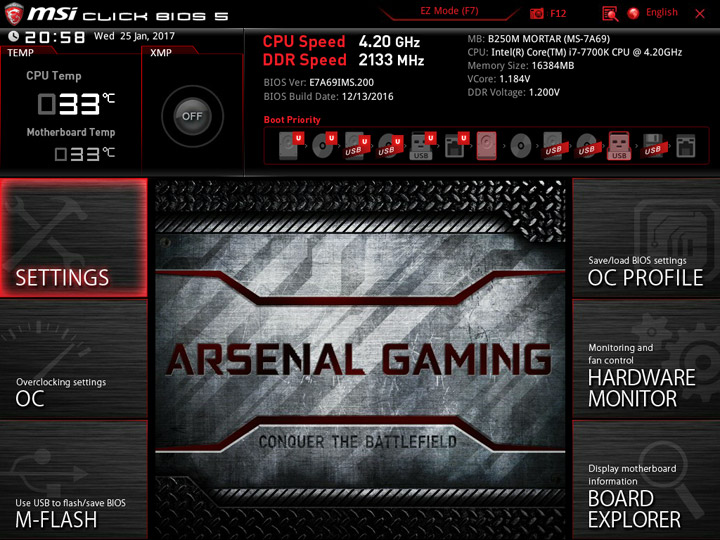

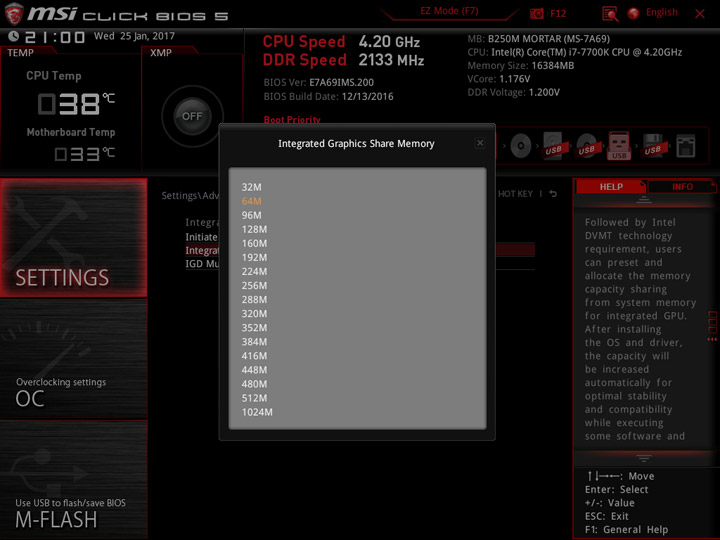

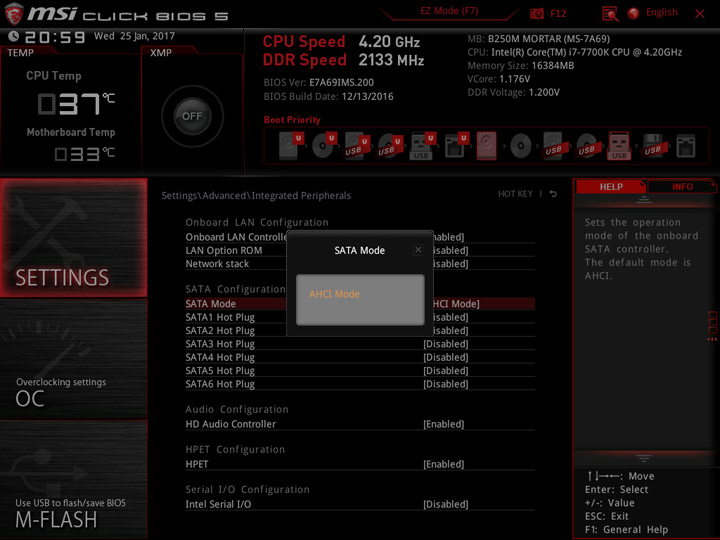

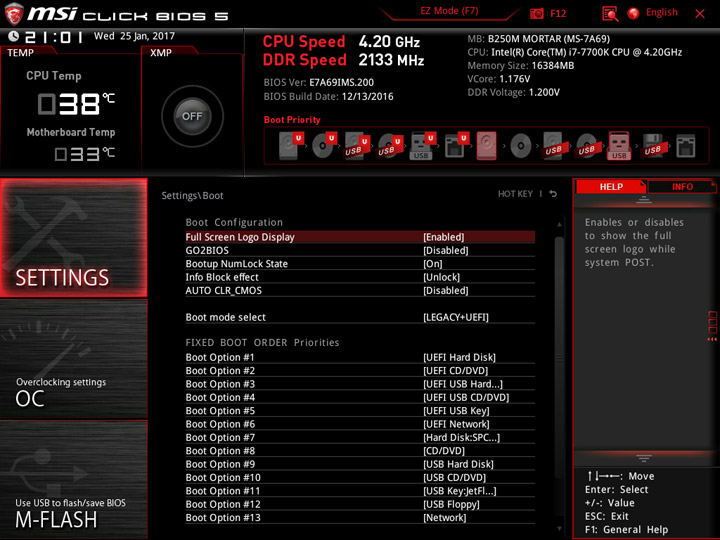

UEFI разделен на два больших раздела: «базовый» и «расширенный», управлять можно как мышью, так и клавиатурой, имеется частичная руссификация. Базовый режим предназначен для управления приоритетом загрузки, корпусными вентиляторами и просмотра сведений о системе.

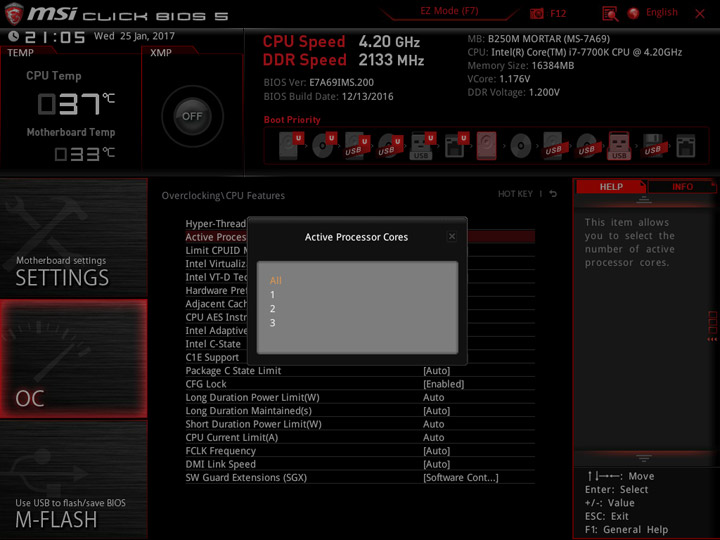

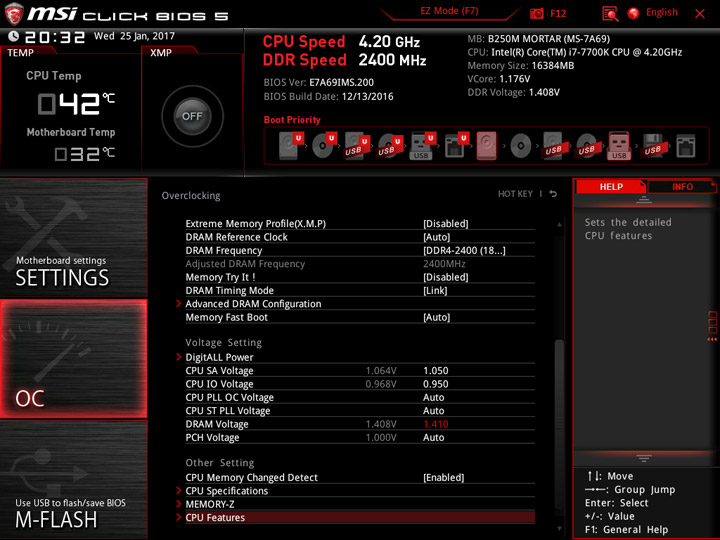

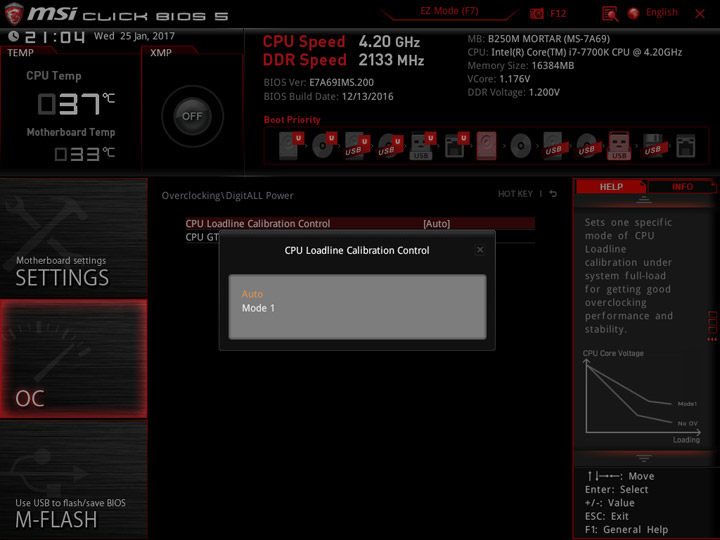

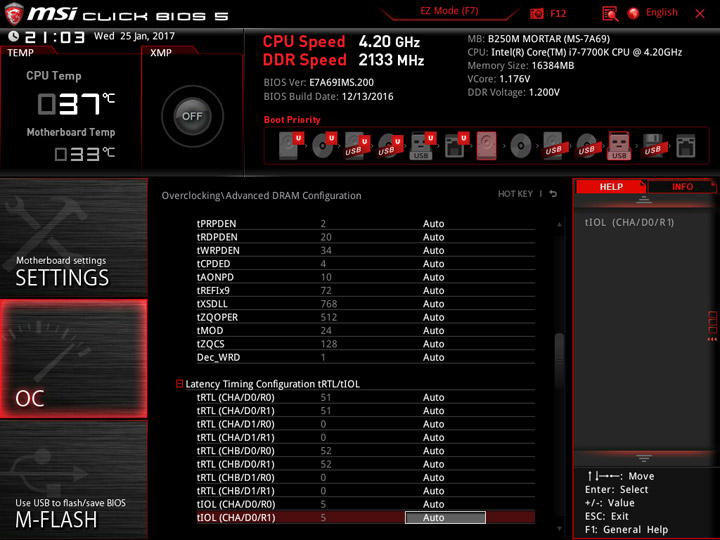

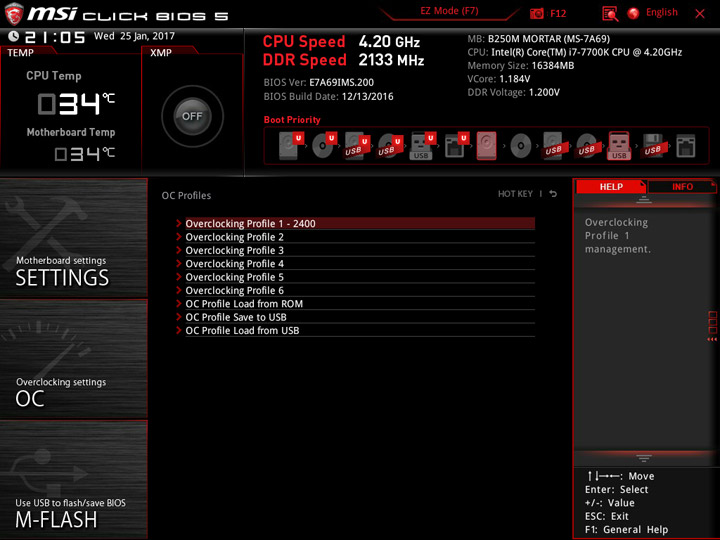

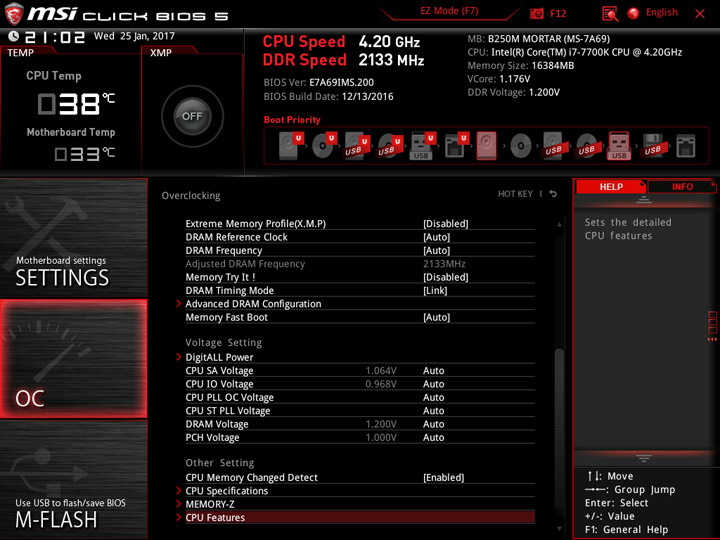

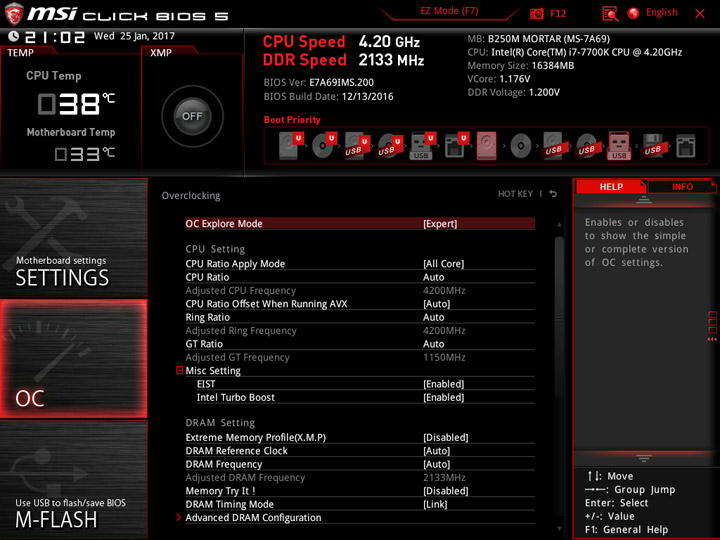

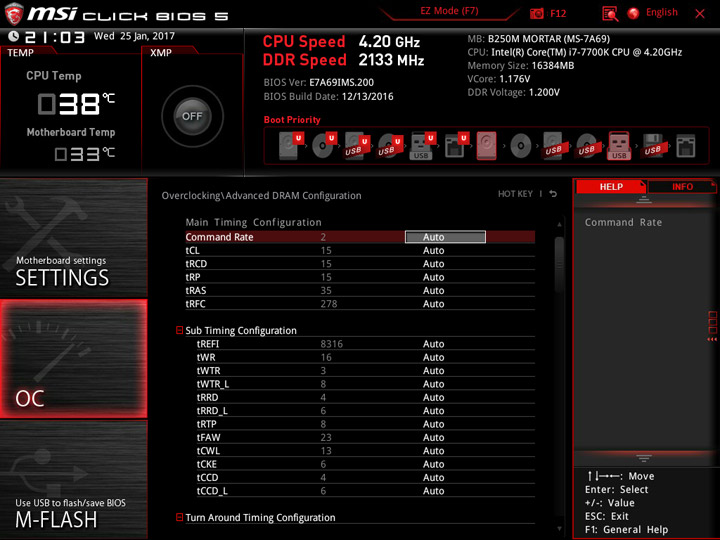

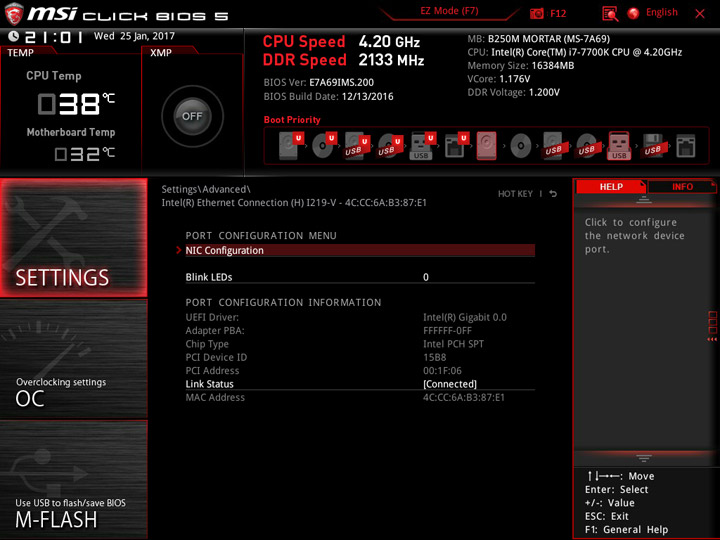

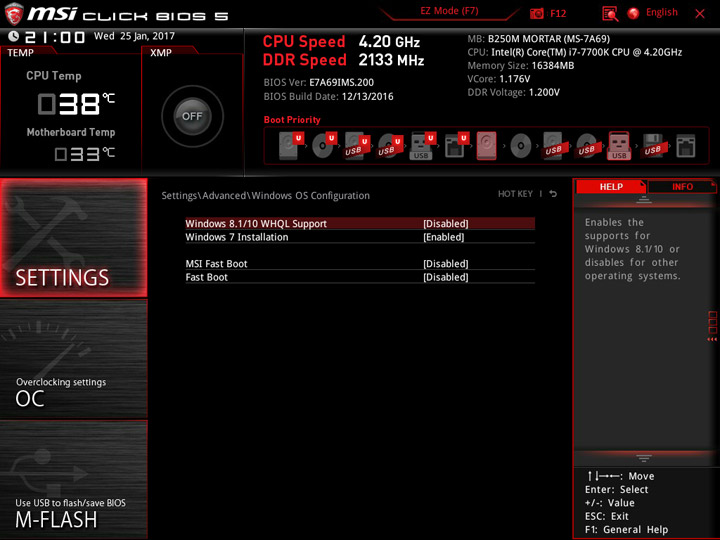

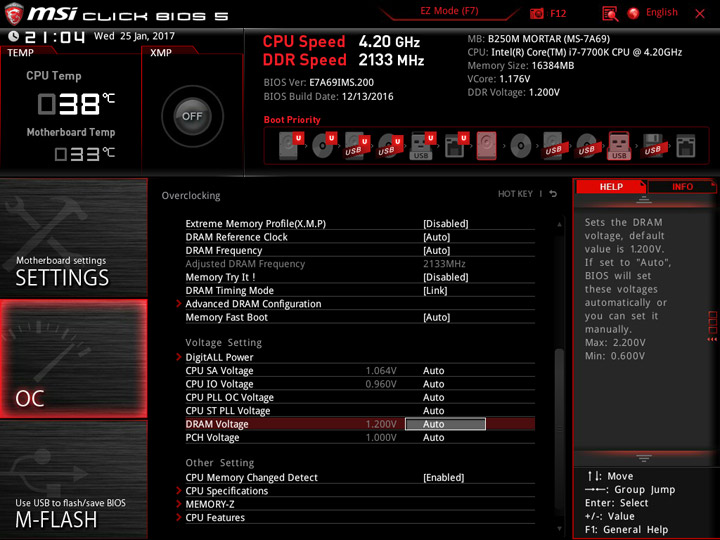

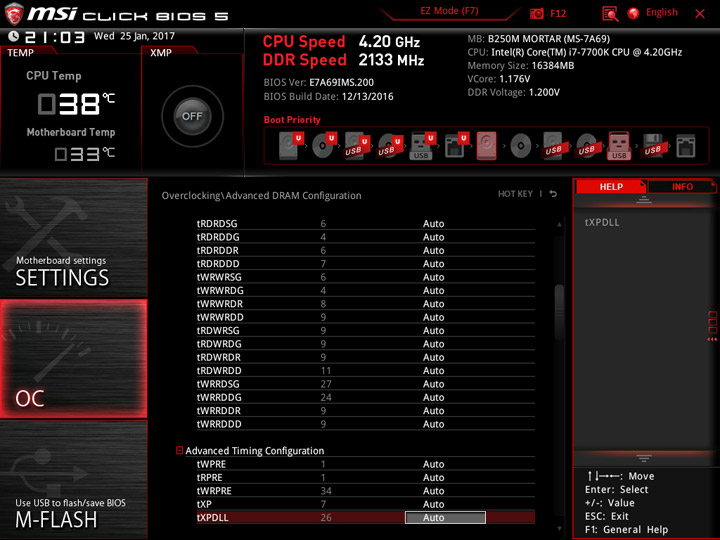

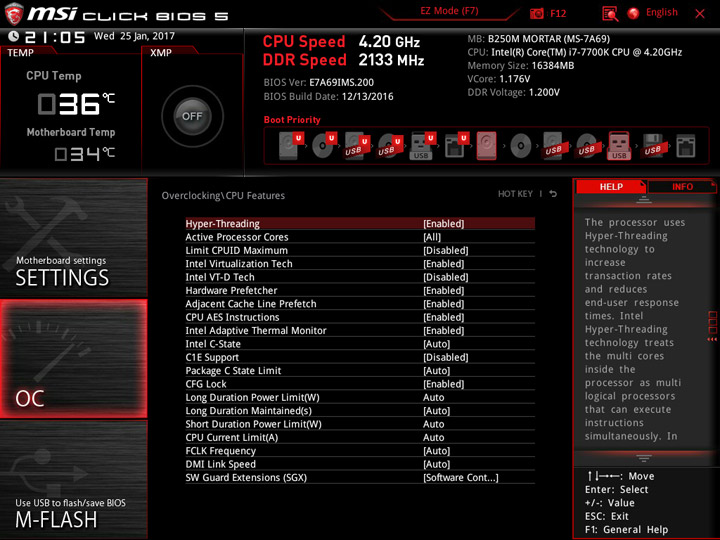

Расширенный режим включает все те же функции, но добавляет более детальные настройки. Так как B250 чипсет не предполагает разгон, все пункты связанные с оверклокингом заблокированы и единственное, с чем можно поиграть, так это с таймингами оперативной памяти.

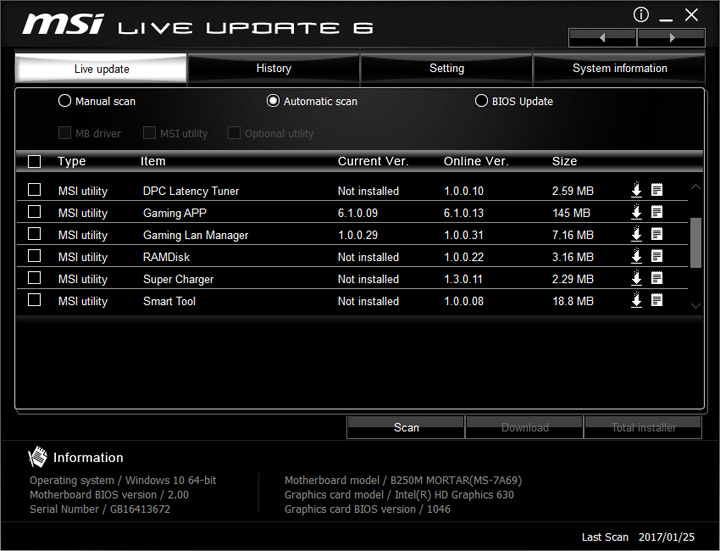

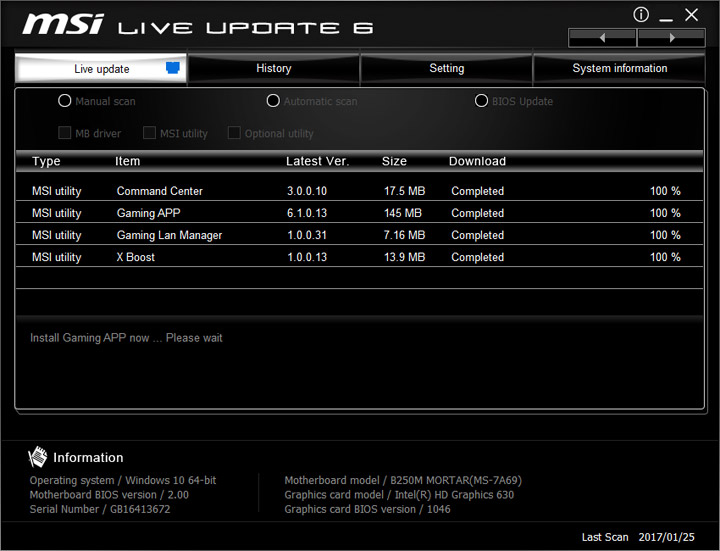

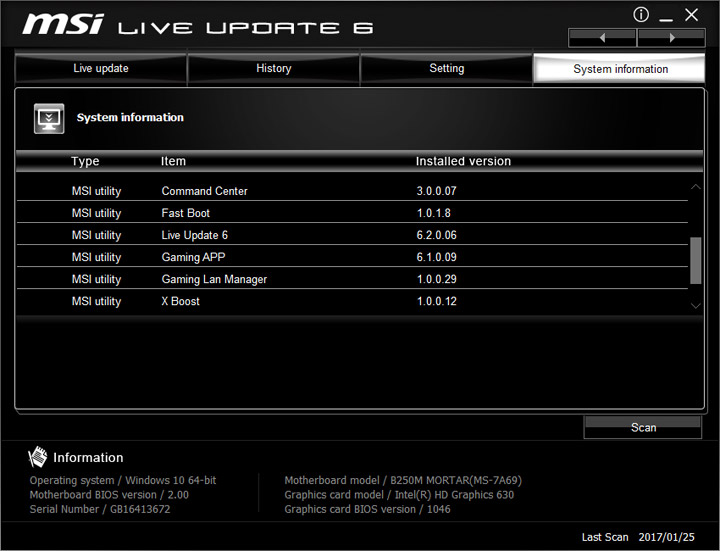

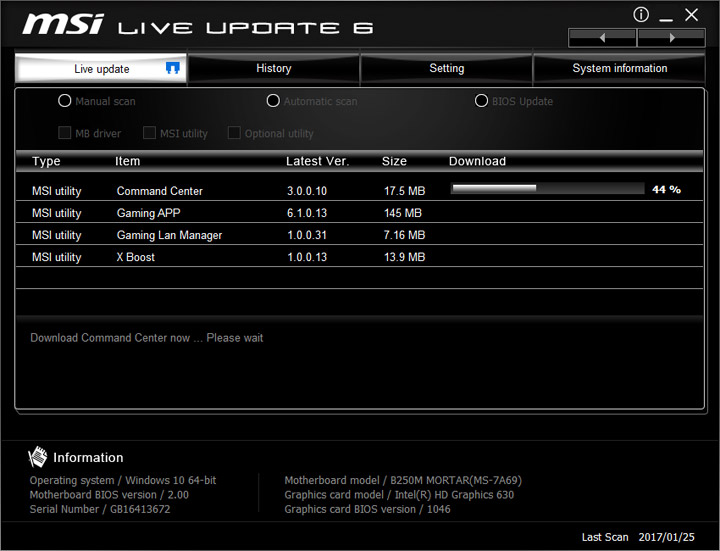

Для обновления драйверов и ПО предназначено приложение MSI Live Update 6.

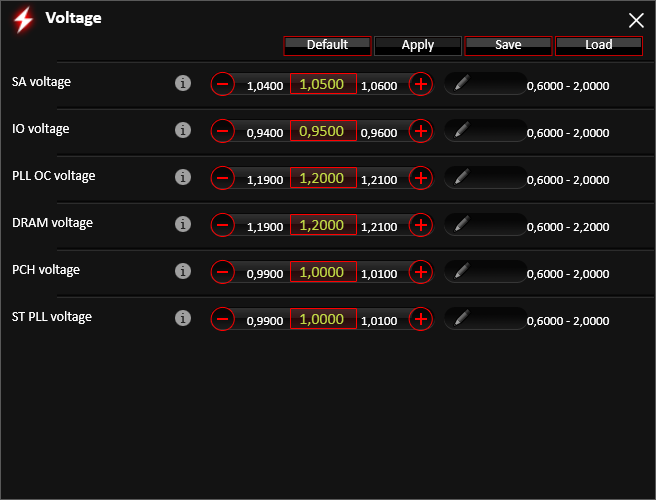

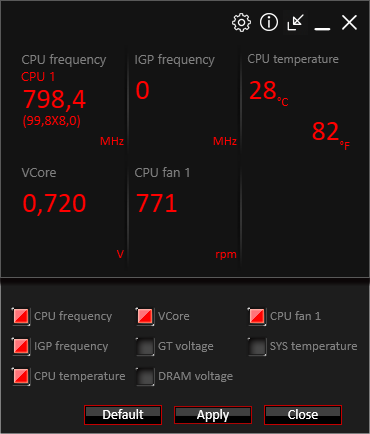

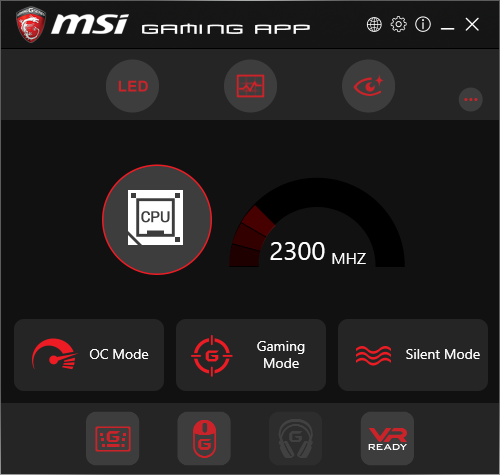

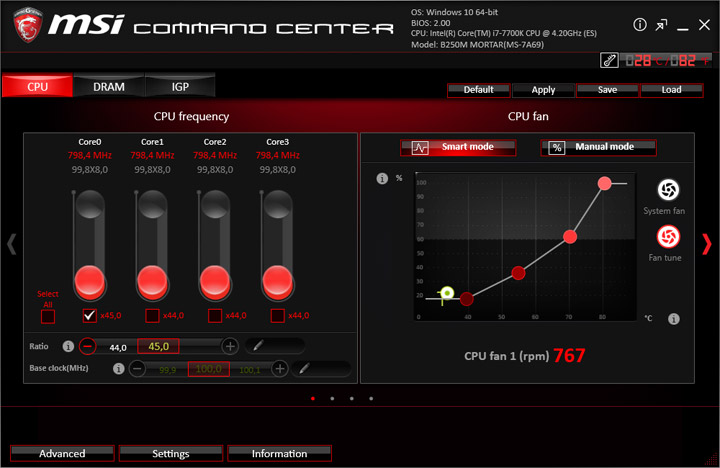

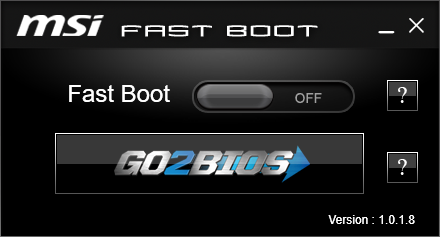

Начнем знакомство с приложениями, которые нам помогут в играх. MSI Gaming App — программа, которая предназначена для выбора режимов работы, настройки подсветки, цветокоррекции изображения выводимого на дисплей, записи макросов и хоткеев для клавиатуры и мышки, что важно, если у вас бюджетная периферия и она не имеет специального софта. Здесь же включается игровой режим, в котором по умолчанию становится включен максимальный множитель, что бы процессор всегда был готов к нагрузке, и тихий, в котором все вентиляторы вращаются на минимальной мощности, режим разгона заблокирован для чипсета B250. MSI Command Center, вообще, предназначен для удобного разгона системы, но на MSI B250M Mortar возможен только контроль оперативной памяти, настройка системы охлаждения, и термомониторинг.

MSI DPC Latency Tuner предназначена, так же, для разгона, но представляет собой более простой и быстрый интерфейс для удобного внесения корректировок.

MSI Smart Tool — простенькая программа для создания загрузочного носителя с Windows и создания RAID из группы носителей.

MSI RAMDisk — незаменимое решение для создания диска, монтированного в оперативной памяти, очень советую использовать, как папку для временных файлов рабочих приложений. Это дает огромный прирост в отзывчивости и скорости обработки запросов. Скорость чтения и записи с оперативной памяти превосходит даже пропускную способность SATA в несколько раз.

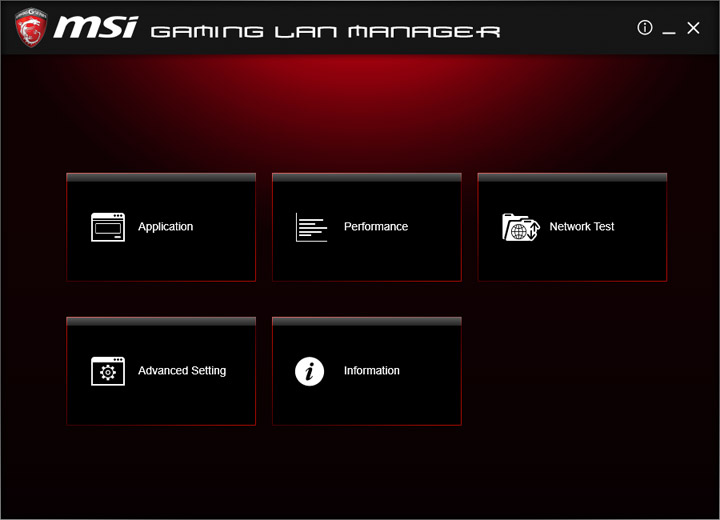

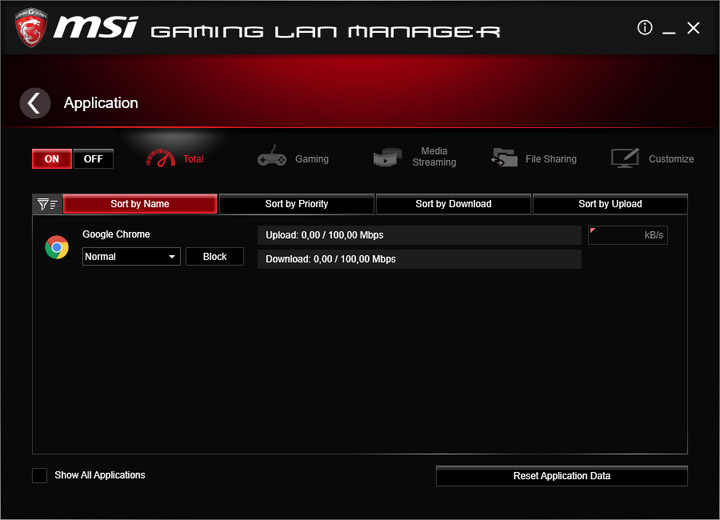

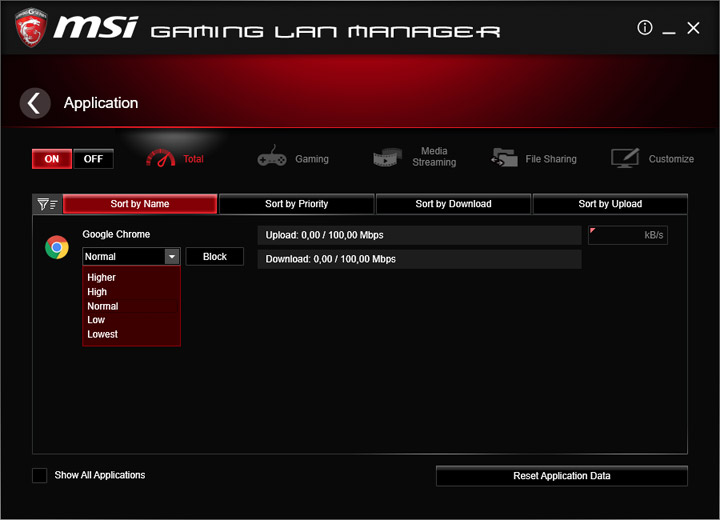

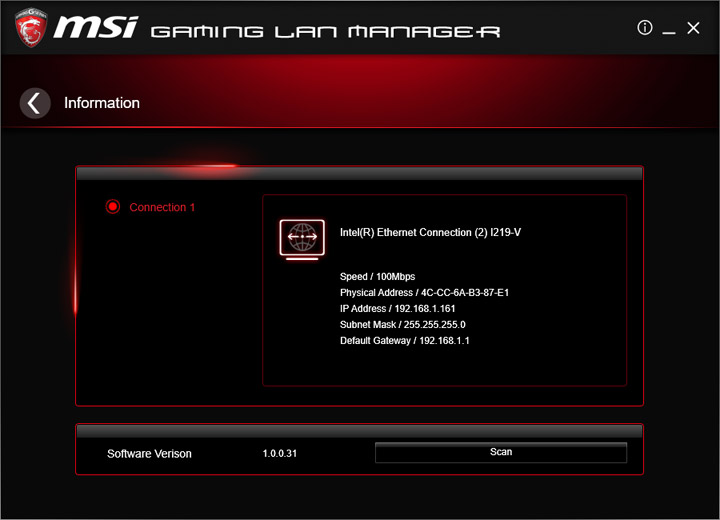

Для управления сетевыми потоками, приоритетами и ограничениями на скорость и потребляемый трафик служит MSI Gaming Lan Manager, в основном нужна для установки максимального приоритета для сетевых игр, чтоб какое-то обновление Windows не «воровало» пропускную способность.

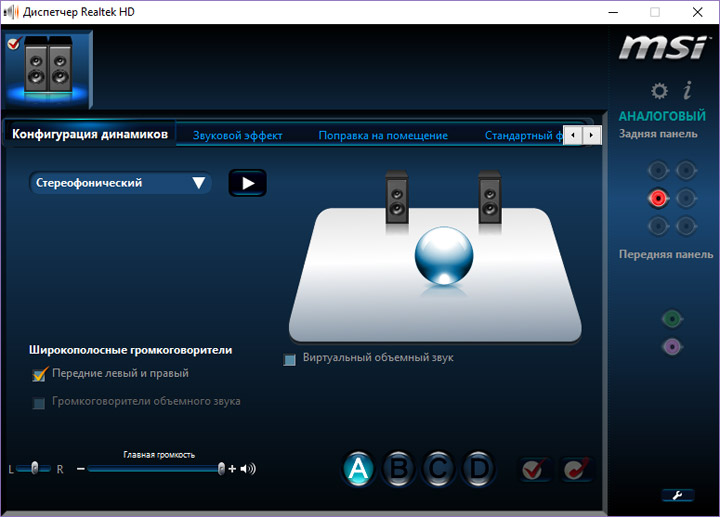

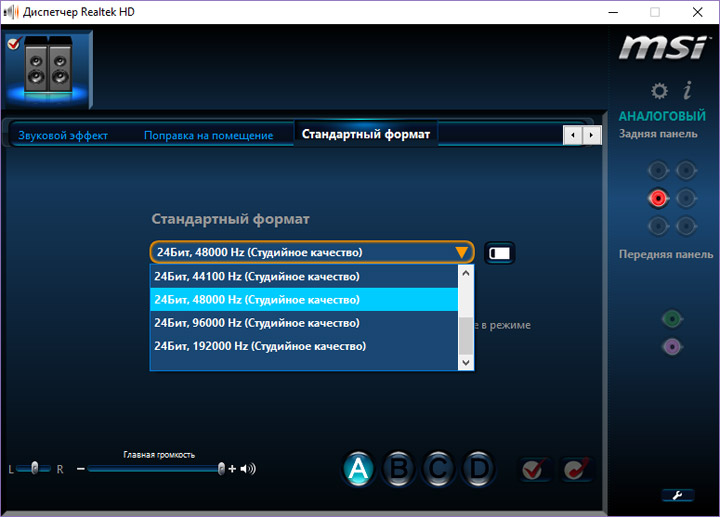

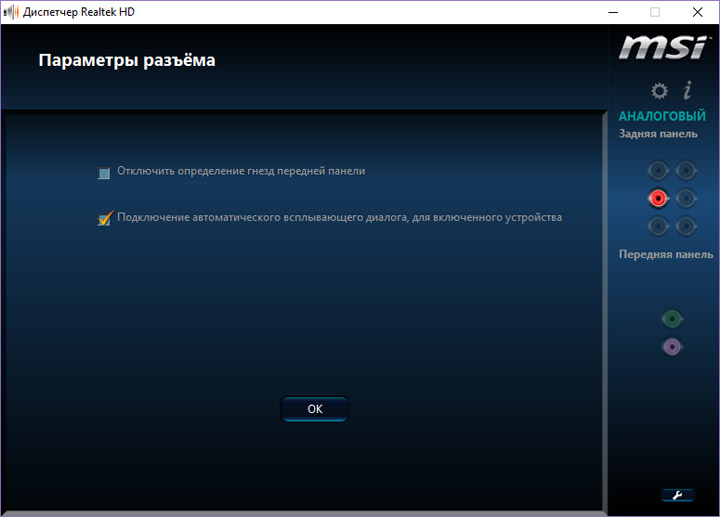

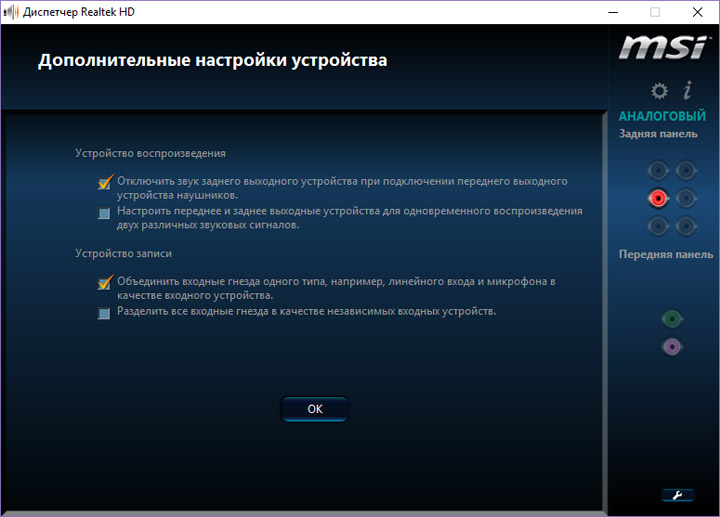

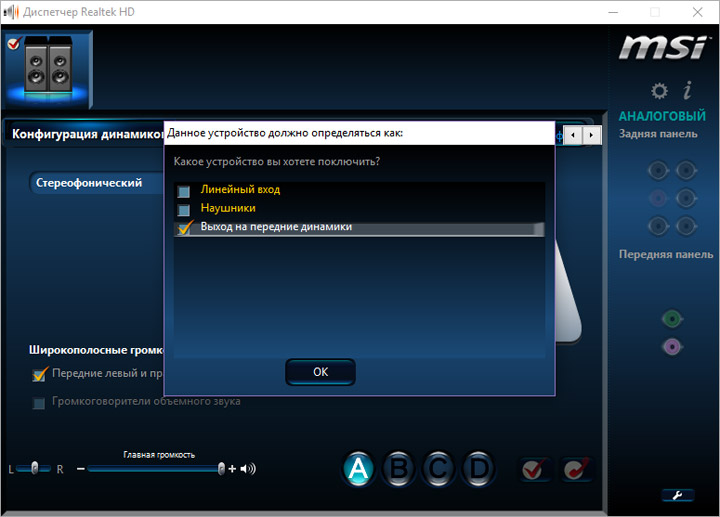

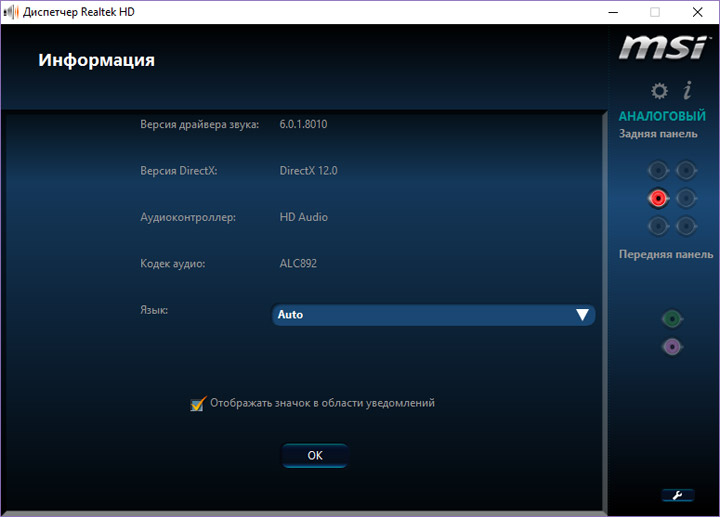

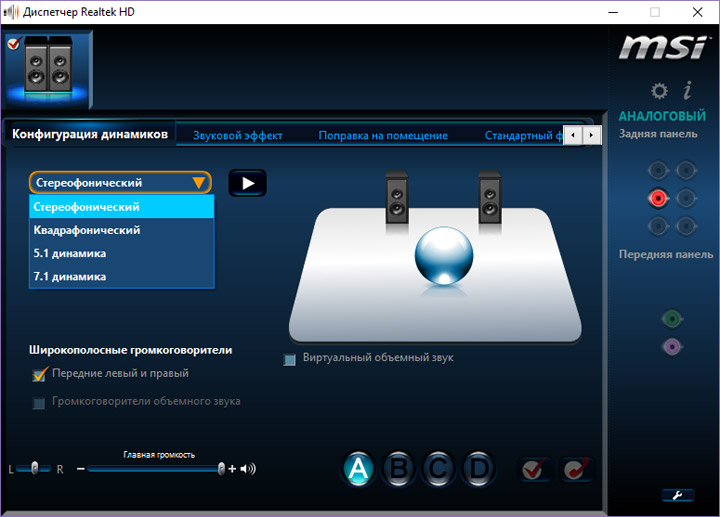

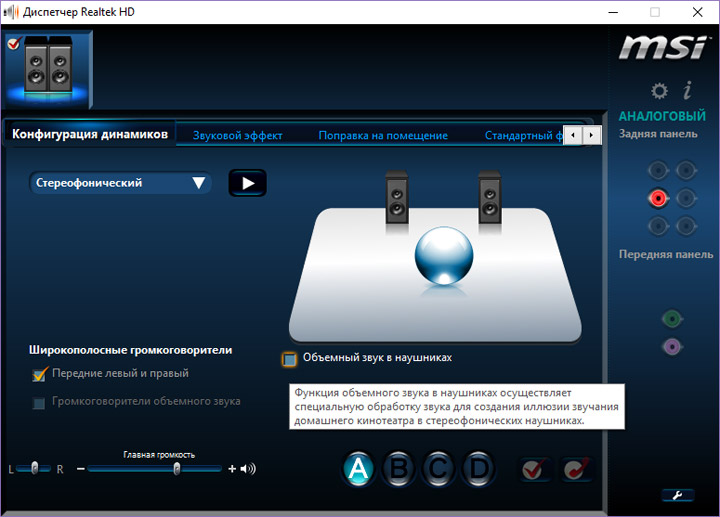

Для управления звуком предусмотрен стандартный центр Rialtek.

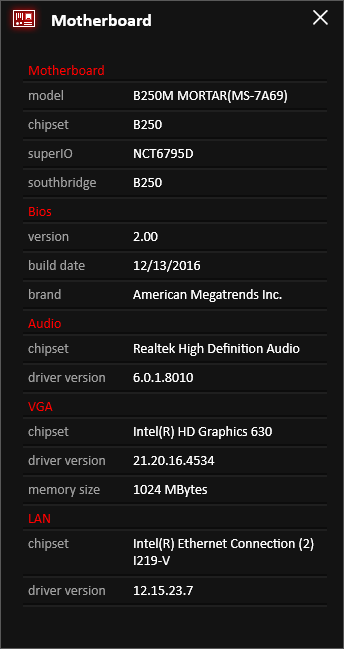

Из дополнительного программного обеспечения можно выделить CPU-Z в фирменных цветах MSI Gaming и XSplit Gameсaster, в котором дается годовая премиум подписка.

Общие впечатления и тесты

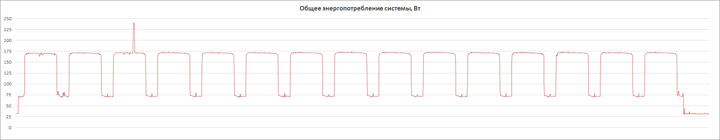

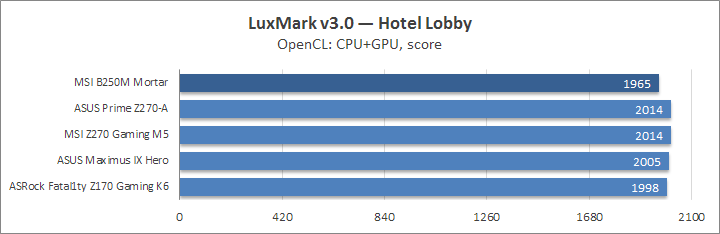

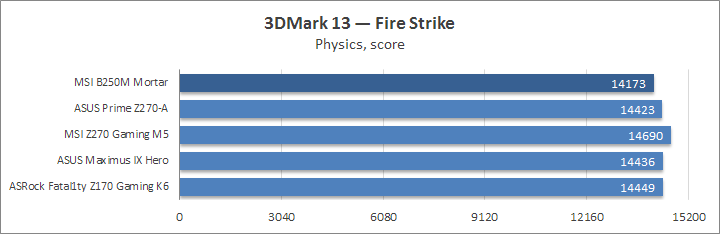

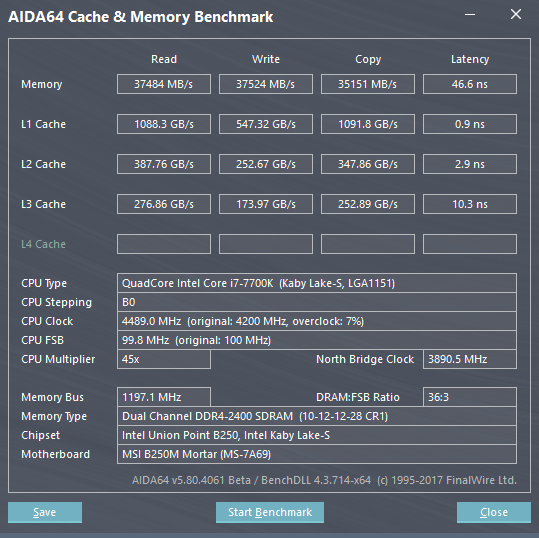

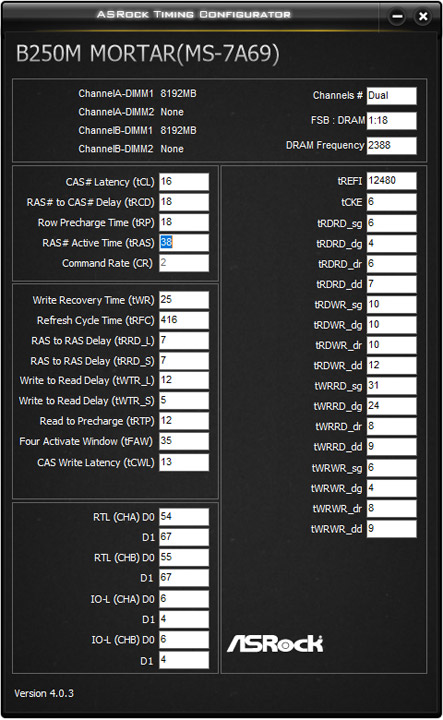

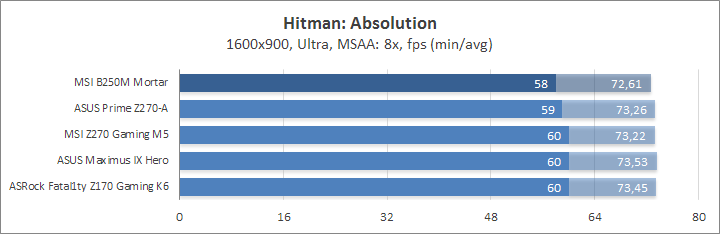

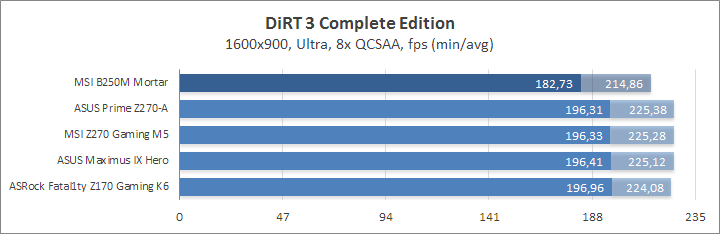

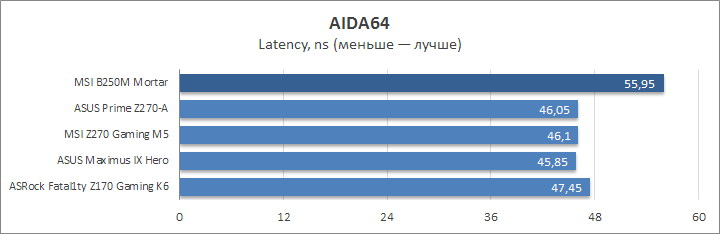

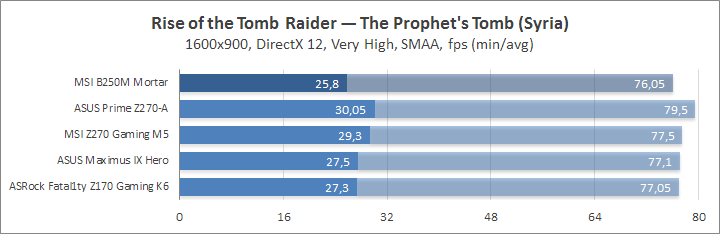

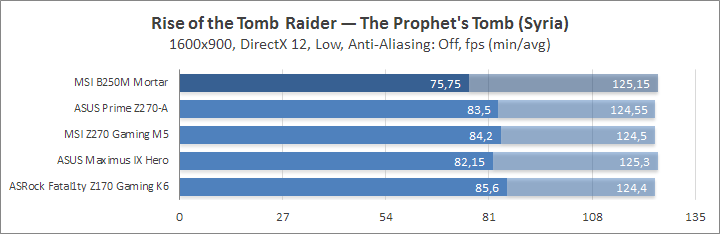

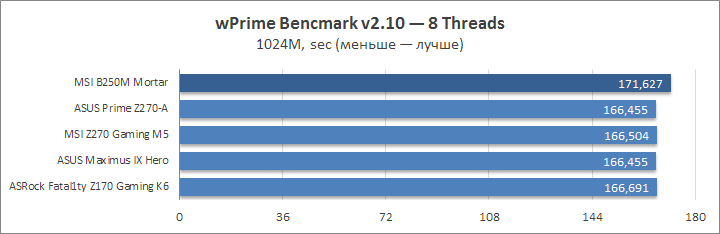

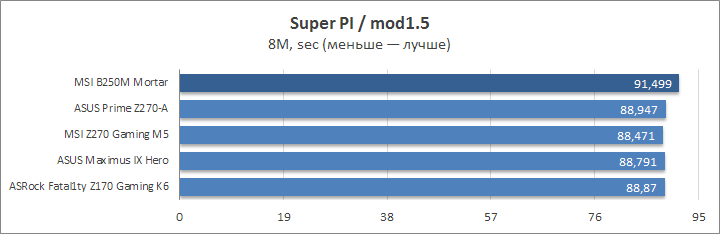

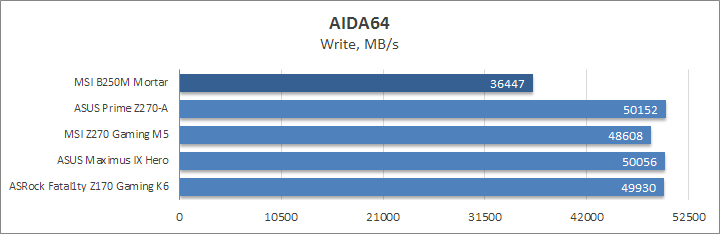

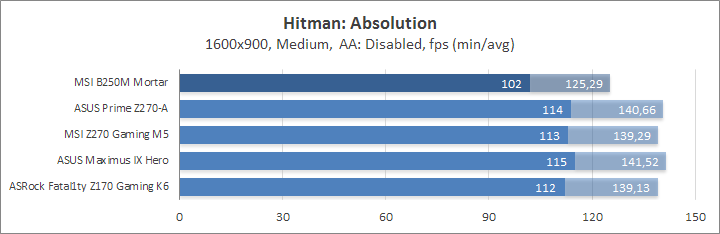

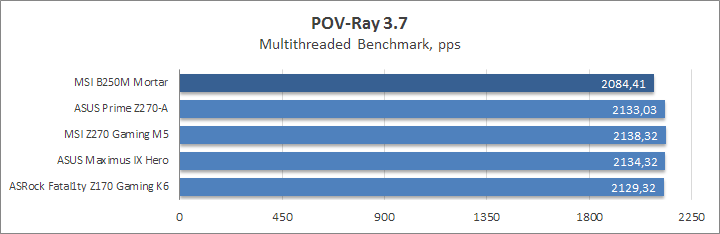

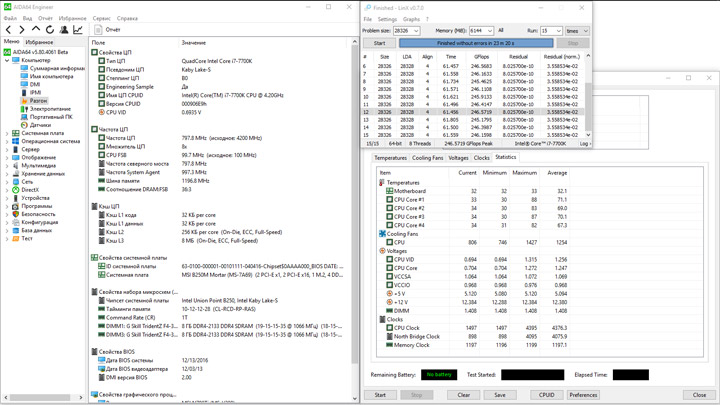

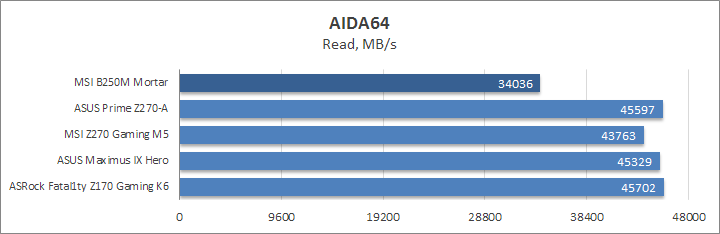

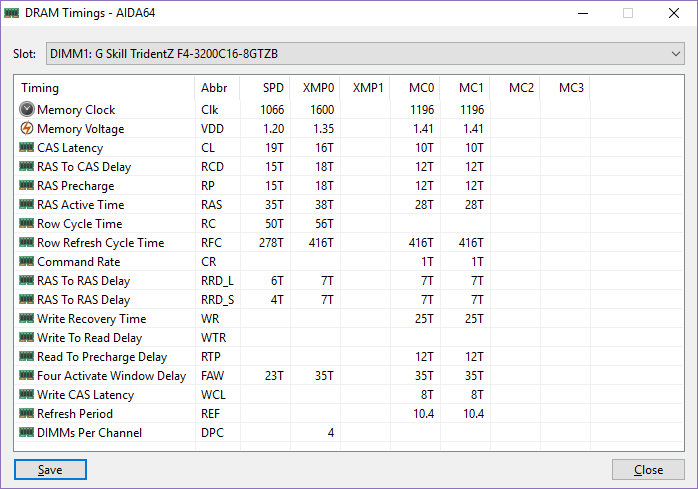

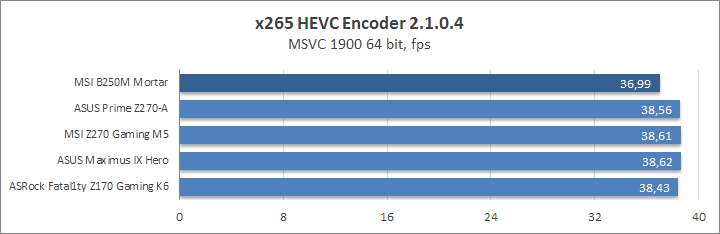

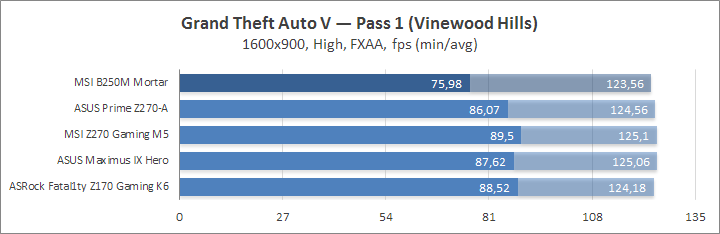

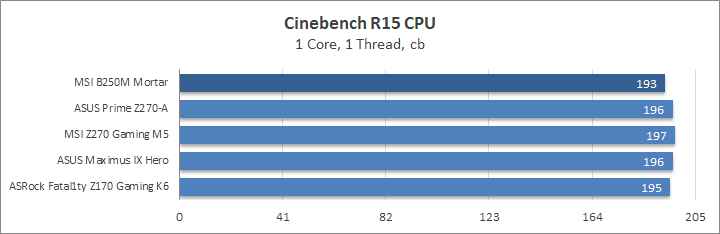

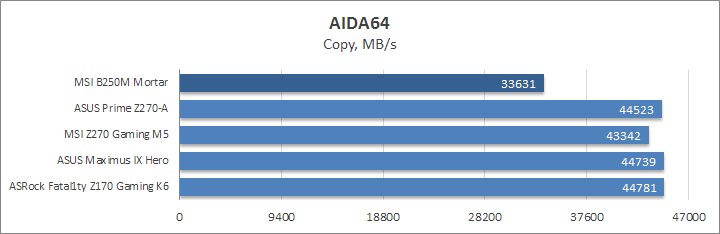

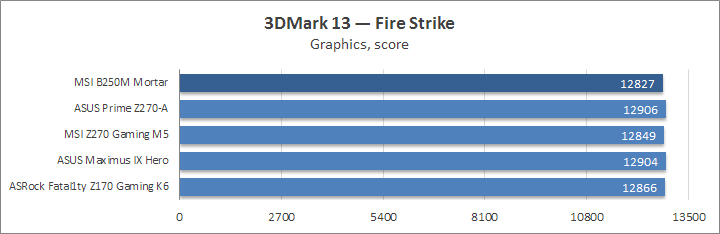

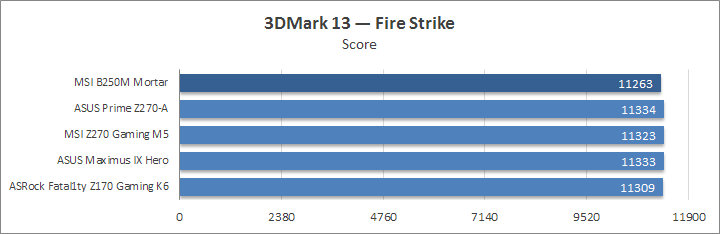

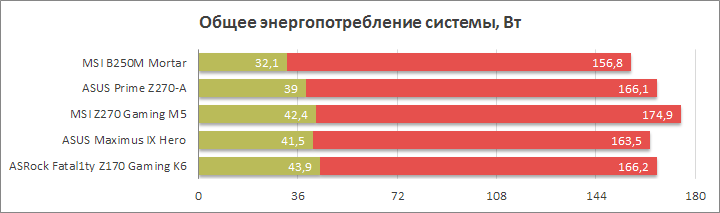

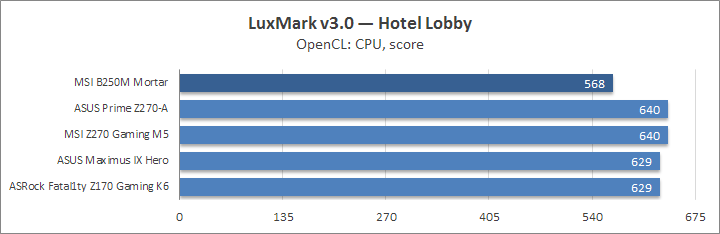

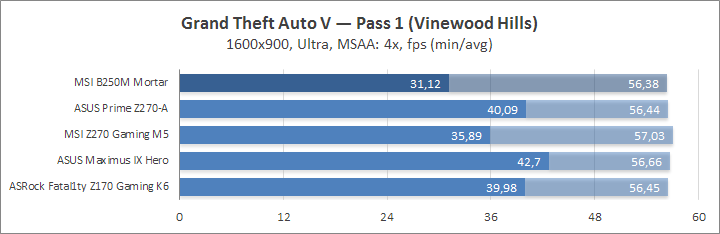

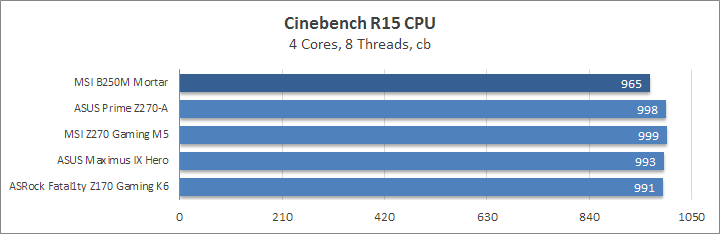

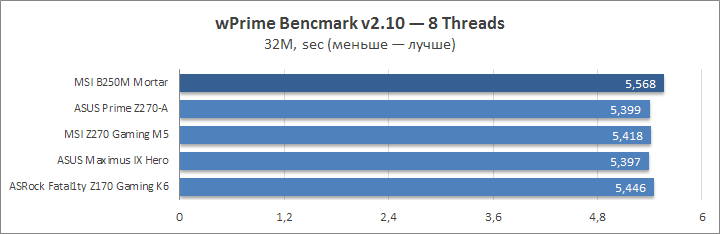

Для сравнения производительности процессора в стоковом состоянии на Z270 и B250 чипсете я провел два теста, первый в CineBench R15, второй в 3D Mark Time Spy. Тесты проведены для проверки зависимости производительности процессора от чипсета, тестовым процессором служил Intel Core i3 — 7350K в стоке, материнская плата на чипсете Z270 — MSI Z270 Gaming M5.

Из приведенных данных становиться понятно, что плата на B250 обеспечивает тот же уровень производительности, если не брать разгон во внимание.

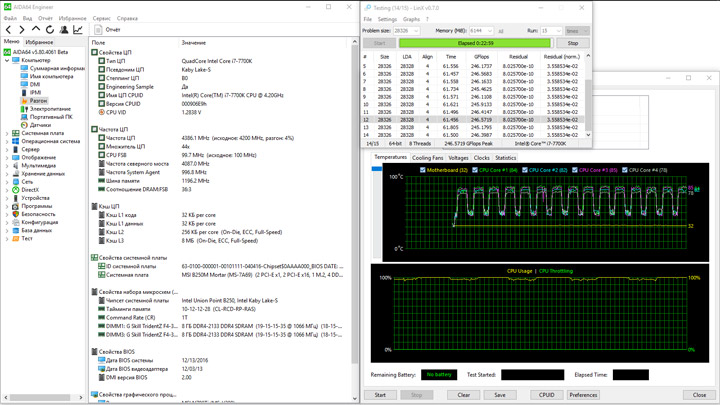

Во время тестирования MSI B250M Mortar показала стабильную работу, и знаете, я даже задумался, что ведь не всегда нужен разгон, куча портов и т.д. Что же игрового в MSI B250M Mortar? Качество изготовления платы в целом, наличие всех необходимых разъемов, система подготовлена для установки и детальной регулировки 4 вентиляторов, а поверьте, в компактом корпусе вам больше вряд ли понадобится, и конечно же, благодаря грамотно подготовленному софту, который поможет получить максимум производительности, минимальные задержки сети, поддержку макросов и хоткеев даже для бюджетной периферии, а так же поможет быстро настроить систему. Так же приятным бонусом буден наличие подсветки и возможности подключения светодиодных лент для придания вашей системе более приятного внешнего вида.К чему я могу придраться, так это к звуку, если наушники с импедансом 30-48 Ом раскачиваются на полную, то начиная с 60 Ом становится заметен недостаток усиления источника звука. С другой стороны, не так уж и много игровых наушников, которые имеют импеданс выше 48 Ом.

Выводы

Компактные системы становятся все более востребованными, об этом говорит увеличившееся количество компактных, и в тоже время, удобных корпусов, постоянно развивающийся ассортимент Micro-ATX материнских плат и недавний шаг навстречу «компактному» геймингу от MSI — презентация целой линейки компактных видеокарт Aero ITX.

MSI B250M Mortar и видеокарты Aero ITX могут стать базой для создания хорошей компактной игровой системы без ущерба производительности. За хороший набор функционала для организации игровой системы, а так же очень приятный ценник, MSI B250M Mortar получает награду — Выбор редакции!

Внешний вид и особенности

Белое исполнение с арктическим камуфляжем, наличиебелой LED подсветки, явно выделяет материнскую плату MSI B150M MORTAR ARCTIC среду конкурентов. У нее имеется и кожух с подписью, который обычно используется в платах топ-уровня или близкого к нему. Производитель постарался, чтобы плата выглядела как можно солиднее, оснастив ее систему питания радиаторами, выполняющими как эстетическую роль, так и функциональную – обеспечение качественного охлаждения, ведь предназначена она для длительной работы/игры («сертификация для гейминга»).

Размеры у нее стандартные для mATX формата: 24,4 см х 24,4 см. Что касается компоновки, то тут несколько выделяется размещение разъемов для питания вентиляторов – три 4-пин разъема размещены в правом верхнем углу и еще один в самом низу ближе к левому краю. Обратная сторона позволяет увидеть с каждого из углов по два светодиода, границы со светодиодами выделенной звуковой части Audio Boost и физическую реализацию слотов PCI-E x16 (x16/x4).

Сокет LGA1151 с белой защитной крышкой окружают два приличных размеров радиатора (крепятся винтами), накрывающие силовые элементы системы питания платы. Питание +12 В обеспечивается 8-пин разъемом, расположенным ближе к левому верхнему углу. Из «дополнительного» функционала, размещенного рядом с сокетом, выделим слот M.2 (ключ Е), предназначенный для установки вспомогательных плат, например, Wi-Fi/Bluetooth модуля.

За работу системы питания отвечает ШИМ-контроллер Richtek RT3606BC. Только для двух фаз применяется набор из 4-х мосфетов (пары Nikos PK632BA и PK616BA), в остальных – пара 616 и один 632.

В отличии от MSI B150M BAZOOKA PLUS, у материнской платы MSI B150M MORTAR ARCTIC слоты оперативной памяти выполнены из черного пластика. В остальном, с учетом ограничений чипсета Intel B150, все тоже самое – поддержка памяти DDR4 частотой до 2133 МГц в максимальной конфигурации 64 Гбайта (4 х 16 Гбайт). Рядом со слотами находятся: POST-индикация работы платы в виде 4-х светодиодов (EZ Debug LED), 24-пин разъем питания EATX, 19-пин колодка порта USB 3.0 и разъемы вентиляторов (1 x CPU_FAN, 2 х SYS_FAN).

Материнская плата MSI B150I GAMING PRO

Описание

MSI B150I GAMING PRO — игровая производительная материнская плата из серии Performance Gaming. Эти материнские платы дают возможность полностью настраивать и персонализировать свой ПК, выбирав любую цветовую схему в добавок к неповторимой производительности этих игровых компонентов.
Intel B150 — это новейший чипсет, оптимизированный для работы с процессорами Intel Core i7 / i5 / i3 / Pentium / Celeron 6-го поколения, устанавливаемыми в разъем LGA 1151. Он отличается высокой стабильностью, производительностью и пропускной способностью. Intel B150 поддерживает интерфейс M.2, а также позволяет использовать встроенное графическое ядро процессора.

DDR4 Boost и XMP LED В традиционных схемо-технических решениях, сигналы памяти зачастую искажаются в результате воздействия электромагнитных помех от других компонентов. Это приводит к замедлению и появлению нестабильности в работе системы. MSI представляет технологию DDR4 Boost с оптимизированной разводкой дорожек платы и полностью изолированными электрическими цепями памяти. Это гарантирует отсутствие искажений в сигналах памяти, оптимальную производительность и стабильность. Дополнительный светодиодный индикатор XMP LED сигнализирует об активном режиме Extreme Memory Profile для лучшей производительности и стабильности.

Звук студийного уровня с Audio Boost С Audio Boost вы получаете превосходное качество звука благодаря использованию самых качественных аудио-компонентов. Наслаждайтесь кристально чистым звуком, от которого захватывает дух.

• Изолированная аудио подсистема
• Аудио конденсаторы Сhemi-Con
• Разделенные слоями электрические цепи звукового тракта

Настройте время отклика вашего ПК MSI DPC Latency Tuner – это удобный инструмент, который помогает оптимизировать настройки вашего компьютера, снижая время отклика ПК на действия пользователя, плавного воспроизведения видео и устранения щелчков и прерываний при проигрывании звуковых файлов.

Game Boost Разгоните вашу систему мгновенно и получите прирост FPS при помощи нажатия всего одной кнопки Game Boost! Также легко включайте XMP, используя соответствующую кнопку в Click BIOS.

Горячие клавиши Gaming Hotkey Горячие клавиши Gaming Hotkey позволяют использовать клавиатуру более эффективно. Просто назначайте функции или макросы для любой клавиши и запускайте ваши любимые игры, загружайте профили разгона или выполняйте оверклокинг в реальном времени при помощи нажатия одной кнопки. Возможности безграничны!

2 фронтальных порта USB 3.1 Gen 1 С удобно расположенными пин-коннекторами USB 3.1 Gen 1 на материнских платах MSI, вы можете вывести прямо на переднюю панель своего корпуса до 2-х портов USB 3.1 Gen 1. Это позволит вам с легкостью пользоваться высокоскоростными USB устройствами без необходимости иметь дело с труднодоступными портами на задней части компьютера.

MSI Click BIOS 5 MSI Click BIOS 5 — это самый современный UEFI BIOS, оптимизированный для работы с Windows 10. Он не только реагирует быстрее на ваши действия и работает значительно плавнее, еще он имеет улучшенную поддержку мыши.

Улучшенная защита процессора от высоких токов Встроенная в материнскую плату защита от высоких токов, предотвращает возникновение коротких замыканий, повреждений процессора и других компонентов. Красный светодиодный индикатор, расположенный рядом с разъемом питания 24-пин, сигнализирует о перегрузке по току и срабатывании соответствующей защиты.

Упрощенная диагностика MSI EZ Debug LED — простой инструмент для диагностики неполадок, использующий 3 светодиодных индикатора, отображающих работу Процессора / Памяти / Видеокарты каждый раз, когда вы загружаете систему. Столкнулись с проблемами? Индикаторы помогут быстро найти источник неполадок, чтобы как можно скорее вернуться к работе.

VGA Armor Большой размер и вес современных видеокарт могут зачастую становиться причиной изогнутых или сломанных слотов PCI Express. Усиленные слоты PCI Express имеют большее количество точек пайки и имеют большую жесткость. Вам больше не следует волноваться о повреждении слотов.

Интерфейс UEFI BIOS

Отличия между платами MSI B150M BAZOOKA PLUS и MSI B150M MORTAR ARCTIC касаются и интерфейса UEFI BIOS. В последней используется последняя версия «Click BIOS 5» о которой мы говорили в обзоре MSI Z170A GAMING PRO. Она имеет два режима отображения EZ Mode и Advanced.

Однако надеяться на расширенные возможности разгона не стоит – частота памяти DDR4 ограничена 2133 МГц, отсутствует опция увеличения напряжения ядер процессора, множитель процессора выставляется только в пределах работы технологии Turbo Boost (для нашего процессора Intel Core i5 6600K это х39).

Тестовый стенд

• Процессор Intel Core i5 6600K;
• Материнская плата MSI B150M MORTAR ARCTIC;
• Система охлаждения Noctua NH-U9S;
• Термоинтерфейс ARCTIC MX-2;
• Оперативная память 2 x 8 Гбайт DDR4-3000 Kingston HyperX Savage HX430C15SB/8; (режим работы DDR4-21333);
• Видеокарта PowerColor PCS+ R9 380 4 GB (AXR9 380 4GBD5-PPDHE);
• Накопители SSD SSD OCZ Vector 150 240 Гбайт и HDD Toshiba DT01ACA200 2 Тбайт;
• Блок питания Corsair CS650M, 650 Ватт;
• Корпус Thermaltake Armor Revo Gene.

Размещение слота PCI-E x16 в самом верху платы MSI B150M MORTAR ARCTIC заставил нас использовать компактный кулер Noctua NH-U9S. Его возможностей с запасом хватит для работы системы.

Система в сборе. Плата со снежным камуфляжем явно выделяется внутри черного корпуса, особенно в рабочем состоянии, когда работает белая подсветка по краям.

Информация о процессоре Intel Core i5 6600K, материнской плате MSI B150M MORTAR ARCTIC и частоте/таймингах памяти Kingston HyperX Savage HX430C15SB/8 (тайминги выставлялись платой автоматически для частоты 2133 МГц).

Инструкции и файлы

Цена базовая:	0 руб.
Ваша цена:	0 руб.
Возможная цена	0 руб.
Цена базовая:	0 руб.
Ваша цена:	0 руб.
Возможная цена	0 руб.

Файл

Страниц

Формат

Размер

Действие

148

pdf

9.62MB

Чтобы ознакомиться с инструкцией выберите файл в списке, который вы хотите скачать, нажмите на кнопку «Загрузить» и вы перейдете на страницу, где необходимо будет ввести код с картинки. При правильном ответе на месте картинки появится кнопка для получения файла. Если в поле с файлом есть кнопка «Просмотр», это значит, что можно просмотреть инструкцию онлайн, без необходимости скачивать ее на компьютер. В случае если материал по вашему не полный или нужна дополнительная информация по этому устройству, например драйвер, дополнительные файлы например, прошивка или микропрограмма, то вы можете модераторм и участникам нашего сообщества, которые постараются оперативно отреагировать на ваш вопрос. Также вы можете просмотривать инструкции на своем устройстве Android Характеристики товара Общее Процессор Для обеспечения полной поддержки может потребоваться обновление BIOS`а до актуальной версии Чипсет Чипсет — набор микросхем, спроектированных для совместной работы с целью выполнения набора каких-либо функций. В компьютерах чипсет, размещаемый на материнской плате, выполняет роль связующего компонента, обеспечивающего совместное функционирование подсистем памяти, центрального процессора (ЦП), ввода-вывода и других. Обычно чипсет материнских плат современных компьютеров состоит из двух основных микросхем (иногда объединяемых в один чип, системный контроллер-концентратор): 1.контроллер-концентратор памяти или северный мост — обеспечивает взаимодействие ЦП с памятью. Соединяется с ЦП высокоскоростной шиной (FSB, HyperTransport или QPI). 2.контроллер-концентратор ввода-вывода или южный мост — обеспечивает взаимодействие между ЦП и жестким диском, картами PCI, низкоскоростными интерфейсами PCI Express, интерфейсами IDE, SATA, USB и другие. Список основных производителей чипсетов для архитектуры x86: -Intel -NVidia -ATI/AMD -Via -SiS Обзор материнской платы MSI B250M Mortar. Изучение быстродействия Core i7-7700K вместе с Intel B250 Январь 2017 года ознаменовался появлением на рынке новых процессоров Intel Kaby Lake-S, одновременно производители материнских плат выпустили продукты на базе свежей, двухсотой серии наборов системной логики. Идентичность исполнения PCH позволяет вендорам на базе однажды спроектированной PCB выпускать разные модели, сегодняшняя гостья служит подобным примером, ведь в ассортименте производителя есть аналогичная плата — MSI Z270M Mortar. Фактически, B250 является самым младшим продуктом последнего поколения. По примеру ранее выпускавшихся H81 и H61, H110 остался без замены и будет актуальным представителем сотой серии, так как его базовые возможности, судя по всему, остаются достаточными для текущего времени. Дополнительно появился ещё один простой вариант, с корпоративным уклоном, — Q250. Предлагаю сравнить возможности разных PCH при помощи таблицы. Модель Z270 Q270 H270 Q250 B250 H110 Количество модулей DIMM на канал 2 1 Количество поддерживаемых дисплеев 3 2 Версия DMI (Direct Media Interface) 3 (8 ГТ/с) 2 (5 ГТ/с) Версия PCI Express 3.0 2.0 Максимальное количество каналов PCI Express 24 20 14 12 6 Конфигурации PCI Express x1, x2, x4 Общее количество портов USB 14 12 10 Максимальное количество портов USB 3.0 10 8 6 4 Максимальное количество портов USB 2.0 14 12 10 Поддержка конфигураций RAID 0, 1, 5, 10 – Максимальное количество портов SATA 6 Гбит/с 6 4 Интегрированный сетевой адаптер MAC Поддержка редакции для процессорного порта PCI Express 3 Поддержка конфигураций для процессорного порта PCI Express x16+x0+x0 x8+x8+x0 x8+x4+x4 x16 Технология Intel Rapid Storage + Максимальное количество портов для накопителей PCI-E в рамках поддержки Intel Rapid Storage 3 2 1 0 Технология Intel Smart Response + – Технология Intel Trusted Execution – + – + – – Наиболее весомая инновация — поддержка работы накопителей с интерфейсом PCI-E, главным образом реализуемая в популярном теперь формате M.2. Рассматриваемая модель оснащена подобным слотом расширения. Дополнительных адаптеров здесь нет, все возможности исходят от Intel B250. Сетевой интерфейс использует контроллер от Intel, а звук будет формироваться при участии Realtek ALC892. Модель MSI B250M Mortar (MS-7A69 VER:1.0) Официальная страница продукта в Сети msi.com Чипсет Intel B250 Процессорный разъём Socket 1151 Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S, Kaby Lake-S) Память 4 DIMM DDR4 SDRAM 2133/2400, максимум 64 ГБ Слоты PCI-E 1 x PCI Express 3.0 x16 1 x PCI Express 3.0 x16 (x4) 2 x PCI Express 3.0 x1 M.2 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110) Встроенное видеоядро (в процессоре) Intel HD 510/530/610/630 Видеоразъёмы DisplayPort, HDMI, DVI-D Количество подключаемых вентиляторов 4x 4pin Порты PS/2 1 (клавиатура/мышь) Порты USB 6 х 3.1 Gen1 (4 разъёма на задней панели (один типа C), B250) 6 x 2.0 (2 разъёма на задней панели, B250) Serial ATA 6 x SATA 6 Гбит/с (B250) RAID – Встроенный звук Realtek ALC892 (7.1, HDA) S/PDIF – Сетевые возможности Intel I219V (Gigabit Ethernet) COM 1 (внутренний) TPM + UEFI AMI UEFI Форм-фактор mATX Размеры, мм 244 x 244 Дополнительные возможности Thunderbolt header, EZ Debug LED (CPU, DRAM, VGA, BOOT LED), колодка для подключения ленты RGB LED, поддержка AMD 2-Way CrossFireX Цена в рознице, $ 101 Упаковка и комплектация Заметно изменилось оформление коробки, став более сдержанно-строгим. Внутри плата находится на отдельном картонном поддоне. Сзади сообщают о наличии системы подсветки красных оттенков и поддержки ленты LED RGB. Другие особенности не являются чем-то уникальным. Есть базовый комплект поставки, это: руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке); многоязычная инструкция по быстрой установке; диск с драйверами и фирменным ПО; карта регистрации покупателя; заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд; два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов. Внешний вид Размер продукта позволяет воспользоваться восемью точками крепления. Есть декоративный колпак над портами ввода-вывода у задней панели. Армирование присутствует только у главного гнезда PCI-E и нового M.2. На обратной стороне примечательны лишь светодиоды, находящиеся не только у изолирующей звуковую часть полосы текстолита, но и у трёх оставшихся углов, в каждом есть по две единицы. Радиатор на хабе установлен небольшой, без каких-либо изысков. Шесть продольных гнёзд SATA предусмотрены для накопителей. M.2 позволит подключить самые разнообразные по габаритам устройства. Нет вспомогательных кнопок или переключателей, корпусная вилка интерфейса USB третьего поколения может быть использована только одна. Помимо подсветки, на плате есть диагностический комплекс из четырёх красных светодиодов EZ Debug LED. Верхнее гнездо PCI-E работает с процессором, а остальные — с чипсетом. В помощь к кодеку не предусмотрели даже единичного операционного усилителя. Стабилизатор питания для процессора выглядит проще, если взглянуть на устройства с бо́льшим ценником, но факт наличия радиаторов вселяет оптимизм. Их высота средняя, то есть они не создадут проблем при монтаже систем охлаждения. Схема преобразователя основана на Richtek RT3606BC. Это пятиканальный ШИМ-контроллер. Два канала отведены под графическую систему, для процессора предусмотрено три линии. Схему дополняют ещё два внешних драйвера. Силовые элементы от Niko Semiconductor — PK616BA и PK632BA. В каждом канале стабилизатора ЦП их по две единицы (всего — четыре), а для ГП исключили один PK616BA, оставив три элемента. На шестом дросселе я намерил 1 В, вероятно, он входит в схему стабилизации CPU IO (или же CPU SA, но тогда значение несколько ниже ожидаемых 1,05 В). Радиаторы не имеют большой площади рассеивания ввиду отсутствия рёбер. Чипсетный использует как проводник тепла пасту, а для транзисторов выбрали обычные резинообразные прокладки. Их контакт с силовыми сборками обеспечен хорошим винтовым прижимом. На задней панели производитель реализовал максимум возможностей, заложенный в Intel B250. Огорчить может, разве что, отсутствие оптического S/PDIF. Возможности UEFI На момент тестирования имелась только стартовая версия микрокода, однако я проверил и не нашёл проблем с работой механизма обновления M-Flash. Базовый режим проведения настройки системы позволит установить дату и время, приоритет среди загрузочных устройств и получить сведения о системных компонентах. Избранные разделы меню UEFI можно собрать в одном из пяти профилей. Доступно управление четырьмя охладителями, для процессорного поддерживается исключительно метод изменения скважности ШИМ (трёхпроводные модели постоянно будут работать на высоких оборотах). Глубокие настройки доступны в расширенном режиме. Говорить о разгоне можно лишь условно. Максимальное значение частоты ЦП не превысит его паспортных значений, а для памяти наивысшей будет отметка 2133/2400 МГц (для процессоров Skylake-S/Kaby Lake-S). Имеющиеся возможности собраны в таблицу: Параметр Диапазон регулировки Шаг CPU Ratio (Multiplier) 8–45 1 Ring Ratio (Multiplier) 8–83 1 DRAM Frequency (МГц) 800–2400 800–2400 100 133 DRAM Voltage (B) 0,6–2,2 0,01 CPU SA Voltage (В) 0,6–2,0 0,01 CPU IO Voltage (В) 0,6–2,0 0,01 PCH Voltage (В) 0,6–2,0 0,01 GT Ratio (Multiplier) 8–23 1 (50 МГц) Из вспомогательных механизмов выделю шесть встроенных профилей для хранения настроек, а также просмотрщик возможностей в виде интерактивной карты для платы. Отдельной строкой отмечу механизм поиска по содержимому UEFI, правда, при его использовании нужно точно понимать, что ищешь. Комплектное ПО Поскольку продукт является представителем игровой серии, то и программное оснащение здесь будет весьма обширным. Для полного комплекта не хватает, пожалуй, только особого ПО для звука. Программное обеспечение Фирменное Command Center, DPC Latency Tuner, Dragon Eye, Fast Boot, Live Update 6, MSI Gaming APP, RAMDisk, Smart Tool, X Boost Сетевое Gaming Lan Manager, WTFast, XSplit Gamecaster (Premium лицензия на 1 год) Дополнительное CPU-Z MSI GAMING, Intel Extreme Tuning Utility Совсем недавно мы уже знакомились с каждой из программ, сегодня я лишь акцентирую внимание на самом важном. Live Update позволит сразу использовать самые актуальные версии ПО. Среди настроек в Command Center нет ничего, что поможет уверовать в разгон. Комплекс можно использовать, разве что, в справочных целях. Fast Boot поможет сразу после перезагрузки оказаться в среде UEFI. Настройка подсветки — одна из возможностей Gaming APP. Фактически, выбрать можно лишь режим анимации, а всё из-за одноцветных светодиодов. Больше возможностей для создания настроения появится в случае использования RGB-ленты. Настройка звука основана на фирменном конфигураторе Realtek. Среди особенностей выделю выбор типа подключенного оборудования. Для Наушников увеличивается уровень громкости. Сам звук оказался весьма неплохим как для одного из младших представителей кодеков. Сетевая подсистема удостоена фирменным Gaming Lan Manager. Эта утилита базируется на известной cFosSpeed. Её обязанность — распределение приоритета среди приложений при совместном использовании сетевого подключения. Разгонный потенциал Я использовал инженерный Core i7-7700K со штатным термоинтерфейсом под теплораспределительной крышкой. Повышение частот процессора и базовой на этой плате невозможно, для оперативной памяти верхняя граница также строгая. Для улучшения быстродействия системы можно снизить задержки, кроме этого, в распоряжении у пользователя все основные напряжения (кроме процессорного). Ужесточение схемы до 10-12-12-28-1T затребовало установки напряжения величиной 1,41 В, а вспомогательные остались на обычном уровне. После осуществлённых мероприятий латентность DRAM стала ощутимо меньше. В ходе проведения стресс-теста замерялось потребление стенда и температура стабилизатора. Нагрев оказался нешуточным, я зафиксировал рост температуры к границе 84 °C, а радиатор грелся до 54 °C. Запросы к электросети ограничились уровнем 31–174 Вт (не беря во внимание пик, обусловленный излишней активностью Windows 10, фиксируемый далеко не впервые). Тестовый стенд В состав стенда вошли: процессор: Intel Core i7-7700K (4,2 ГГц); кулер: Cryorig R1 Ultimate; термоинтерфейс: Noctua NT-H1; память: G.Skill TridentZ F4-3200C16D-16GTZB (2×8 ГБ, 3200 МГц, 16-18-18-38-2T, 1,35 В); видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti); накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode); блок питания: SilverStone SST-ST65F-PT (650 Вт); операционная система: Windows 10 Pro x64; драйверы: Intel Chipset Software Installation Utility (10.1.1.38), Intel Management Engine Interface (11.6.0.1026), Intel IGP Driver (21.20.16.4534), GeForce 375.95 (21.21.13.7595), PhysX 9.16.0318. Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно. В качестве тестов использовались следующие приложения: AIDA64 5.80 (Cache & Memory benchmark); Super PI 1.5 XS; wPrime 2.10; x265 HD Benchmark; MAXON CINEBENCH R15; POV-Ray 3.7.0; LuxMark v3.0; Futuremark 3DMark 13; DiRT 3 Complete Edition (1.2.0.0); Hitman: Absolution (1.0.447.0); Grand Theft Auto V (1.0.877.1); Rise of the Tomb Raider (1.0.668.1). За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу: Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13 Windows 10 MSI B250M Mortar 2.00 5.80.4060 4.3.714-x64 2.2.3509 10.0.14393 ASUS Prime Z270-A 0401 5.80.4021 4.3.714-x64 2.1.2973 10.0.14393 MSI Z270 Gaming M5 1.31 5.80.4043 4.3.714-x64 2.2.3509 10.0.14393 ASUS Maximus IX Hero 0222 5.80.4015 4.3.714-x64 2.1.2973 10.0.14393 ASRock Fatal1ty Z170 Gaming K6 P7.10 5.80.4015 4.3.714-x64 2.1.2973 10.0.14393 Результаты тестирования Прежде в тестовых сценариях участвовали платы на основе Intel Z270, там память работала на частоте 3 ГГц. В связи с ограничениями B250, здесь она не преодолеет рубеж в 2400 МГц. Задержки соответствовали профилю XMP, хотя, как показал предыдущий раздел обзора, есть возможность заметно их снизить, но для этого нужно приложить некоторые усилия. Для всех ядер процессора частота составляла 4,4 ГГц, даже для сценариев с использованием AVX, то есть, на фоне соперников она снизилась всего на 100 МГц. Взглянем на результаты. Нет ничего необычного в серьёзно сниженном быстродействии подсистемы памяти. Отставание системы в простых сценариях есть, но уже не такое заметное. Большая нагрузка на систему тоже не слишком сказывается на общем уровне продуктивности. Общую тенденцию дополняют результаты Fire Strike. Очевидно отставание в игре, чувствительной как раз к быстродействию подсистемы памяти, но полученная разница в семь процентов не соответствует нехватке 1/5 эффективной частоты. Имеется снижение производительности компьютера и в других играх, местами практически незаметное, срабатывает правило бутылочного горлышка для видеоускорителя при увеличении качества картинки. Энергопотребление системы Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (28.10). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы. Напряжение на ЦП не превышало 1,25 В, активация XMP привела к росту CPU IO до 1,12 В и на самих модулях действующими были 1,36 В. Нельзя говорить о существенно сниженных величинах, но уровень потребления оказался заметно меньше, чем у более производительных материнских плат. Вывод Этот обзор наглядно показывает способность недорогих плат успешно составлять конкуренцию на рынке. Испытуемая показала приличный уровень быстродействия, ведь частота процессора оказалась всего на 100 МГц ниже по сравнению с режимами его работы на платах с более функциональным PCH — Z270. Да, здесь нельзя повышать частоты выше паспортных значений, но для памяти есть возможность снизить задержки, это позволит заметно улучшить латентность. Принадлежность к игровой серии продуктов означает наличие здесь широкого комплекта вспомогательных программ разной направленности. Сетевая и звуковая подсистемы ничем особым похвастать не смогут, подобная прерогатива находится у более дорогих продуктов, подсветка — только красного оттенка. Инженеры смогли полностью раскрыть возможности чипсета на разработанной B250M Mortar. Имеющийся потенциал вполне подойдёт для сборки системы с прицелом на высокую производительность. В целом, получилась достойная преемница B150M Mortar, занимающая место в том же рыночном сегменте. Обзор материнской платы MSI B250M Mortar Компактные и тихие игровые системы становятся с каждым годом все востребованнее, а все потому, что сейчас возможно собрать компактную систему не в ущерб производительности. Вместе с появлением чипсетов 200-серии производители материнских плат не забыли про компактные Micro-ATX платы. У нас на тесте «игровая малютка» MSI B250M Mortar, которая оснащена всем базовым функционалом для создания игрового решения. Характеристики Сокет 1151 Чипсет Intel B250 Поддерживаемые CPU Intel 6-го и 7-го поколения Форм фактор Micro — ATX Слотов DIMM 4 Каналов памяти 2 Поддерживаемая DDR4 память 2400/ 2133 Мгц Максимум объем оперативной памяти 64 Гб Количество PCI-Exprss 16X 2 Количество PCI-Exprss 1X 2 Количество SATA3 6 Количество M.2 1 Поддерживаемые RAID не поддерживаеться Поддержка SLI/CrossFire Нет/Да Более подробные характеристики https://ru.msi.com/Motherboard/B250M-MORTAR.html Упаковка и комплектация Материнская плата упакована в картонную коробку, передняя сторона которой несет достаточно мало информации, только название и логотипы производителя и поддерживаемых технологий, на задней же стороне изображена сама плата, расписаны основные характеристики и описаны технологии. Комплект поставки скромный: подробное руководство пользователя на английском языке; инструкция по быстрой установке; диск с драйверами и фирменным ПО; два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов; заглушка для корпуса. Внешний вид, возможности подсветки Несмотря на то, что MSI B250M Mortar — достаточно бюджетное решение, оно получило приятный внешний вид благодаря интересному рисунку на текстолите в виде полос разной ширины. Черно-серый рисунок «разбавляют» тонкие красные полосы на теплорасеивателях и пластиковом кожухе. Задняя сторона может порадовать только черным текстолитом. Для придания своей системы уникального внешнего вида материнская плата получила поддержку подсветки MSI Magestic Ligt и возможность подключения светодиодных лент, однако стоит заметить, что MSI B250M Mortar имеет и собственную подсветку, которая создает не сильно заметную красную окантовку вокруг платы. Так же можно выбрать эффекты свечения: статичное свечение, дыхание, мигание, двойное мигание или рандомный эффект. Расположение элементов, система питания и охлаждение Для справки, приведена схема расположения элементов. По традиции, начинаем с осмотра задней интерфейсной панели. На ней отдельно вынесен блок старых разъемов для подключения периферии: один PS/2 и два USB 2.0. Для подключения мониторов предусмотрены DVI-D, HDMI и DisplayPort 1.2. Далее установлены два USB 3.0 и один гигабитный Ethernet -порт, его контроллером является Intel I219-V. Отдельно вынесены два USB 3.1 Gen1, один из них симметричный — Type C, второй Type A. Плата оснащена шестью 3,5 мм Mini-Jack портами, а звук формируется благодаря кодеку Rialtek ALC892.Сокет 1151 всем хорошо знаком и не получил ничего нового. Система питания процессора пяти-фазная, три фазы отведены для питания процессора, а еще две для питания встроенной графики. Основой системы питания служит пяти канальный ШИМ-контроллер Richtek, мосфеты производства — Niko Semiconductor.Система питания и чипсет получили алюминиевые теплорасеиватели. Так как чипсет B250 не предполагает разгон процессора, даже небольших теплорассеивателей хватает для эффективного отвода тепла. Тепло с силовых элементов отводится с помощью термопрокладки, а с чипсета с помощью термоклея. Предусмотрено 4 слота для оперативной памяти, поддерживаются частоты до 2400 МГц, дальше срабатывает ограничение чипсета. Максимальный суммарный объем оперативной памяти — 64 Гб. Правее DIMM-слотов есть блок из 4 светодиодов EZ Debug LED, который предназначен для быстрого определения неисправности.На плате предусмотрены два PCI Express 3.0 16X и два PCI Express 3.0 1X. Верхний PCIe 3.0 16X получил надежное металлическое армирование и работает от PCIe линий процессора, а нижний — от чипсета и получил распайку только для восьми линий. Выше PCIe слотов есть армированный коннектор для подключения M.2 накопителей размера: 2242/ 2260 /2280/ 22110.Снизу платы, стандартно, расположены колодки для подключения корпуса, 2x USB 2.0, COM-порта, TRM connector, коннектор для подключения светодиодных лент и, если присмотреться детальнее, можно заметить место для пайки колодки под USB 3.1, а ее там нет, в инструкции помечено, что это опциональное решение, а если честно, то предназначенное для более дорогих материнских плат.В нижней левой части есть экранированная зона, на которой распаян кодек, а так же жидкостные конденсаторы Premium Nichicon, операционный усилитель отсутствует.Для подключения накопителей предусмотрено шесть SATA III, а рядом с ними колодка для подключения корпусных USB 3.1 портов. Хочу заметить, что если вы будете использовать M.2 накопитель, который работает от SATA, то он задерет пропускную способность от первого разъема, если ваш M.2 работает по PCIe, то все шесть SATA будут работать.Для организации системы охлаждения есть четыре 4-pin разъема(помечены красным). UEFI(BIOS) и программное обеспечение UEFI разделен на два больших раздела: «базовый» и «расширенный», управлять можно как мышью, так и клавиатурой, имеется частичная руссификация. Базовый режим предназначен для управления приоритетом загрузки, корпусными вентиляторами и просмотра сведений о системе. Расширенный режим включает все те же функции, но добавляет более детальные настройки. Так как B250 чипсет не предполагает разгон, все пункты связанные с оверклокингом заблокированы и единственное, с чем можно поиграть, так это с таймингами оперативной памяти. Для обновления драйверов и ПО предназначено приложение MSI Live Update 6.Начнем знакомство с приложениями, которые нам помогут в играх. MSI Gaming App — программа, которая предназначена для выбора режимов работы, настройки подсветки, цветокоррекции изображения выводимого на дисплей, записи макросов и хоткеев для клавиатуры и мышки, что важно, если у вас бюджетная периферия и она не имеет специального софта. Здесь же включается игровой режим, в котором по умолчанию становится включен максимальный множитель, что бы процессор всегда был готов к нагрузке, и тихий, в котором все вентиляторы вращаются на минимальной мощности, режим разгона заблокирован для чипсета B250. MSI Command Center, вообще, предназначен для удобного разгона системы, но на MSI B250M Mortar возможен только контроль оперативной памяти, настройка системы охлаждения, и термомониторинг. MSI DPC Latency Tuner предназначена, так же, для разгона, но представляет собой более простой и быстрый интерфейс для удобного внесения корректировок.MSI Smart Tool — простенькая программа для создания загрузочного носителя с Windows и создания RAID из группы носителей.MSI RAMDisk — незаменимое решение для создания диска, монтированного в оперативной памяти, очень советую использовать, как папку для временных файлов рабочих приложений. Это дает огромный прирост в отзывчивости и скорости обработки запросов. Скорость чтения и записи с оперативной памяти превосходит даже пропускную способность SATA в несколько раз.Для управления сетевыми потоками, приоритетами и ограничениями на скорость и потребляемый трафик служит MSI Gaming Lan Manager, в основном нужна для установки максимального приоритета для сетевых игр, чтоб какое-то обновление Windows не «воровало» пропускную способность.Для управления звуком предусмотрен стандартный центр Rialtek.Из дополнительного программного обеспечения можно выделить CPU-Z в фирменных цветах MSI Gaming и XSplit Gameсaster, в котором дается годовая премиум подписка. Общие впечатления и тесты Для сравнения производительности процессора в стоковом состоянии на Z270 и B250 чипсете я провел два теста, первый в CineBench R15, второй в 3D Mark Time Spy. Тесты проведены для проверки зависимости производительности процессора от чипсета, тестовым процессором служил Intel Core i3 — 7350K в стоке, материнская плата на чипсете Z270 — MSI Z270 Gaming M5. Из приведенных данных становиться понятно, что плата на B250 обеспечивает тот же уровень производительности, если не брать разгон во внимание. Во время тестирования MSI B250M Mortar показала стабильную работу, и знаете, я даже задумался, что ведь не всегда нужен разгон, куча портов и т.д. Что же игрового в MSI B250M Mortar? Качество изготовления платы в целом, наличие всех необходимых разъемов, система подготовлена для установки и детальной регулировки 4 вентиляторов, а поверьте, в компактом корпусе вам больше вряд ли понадобится, и конечно же, благодаря грамотно подготовленному софту, который поможет получить максимум производительности, минимальные задержки сети, поддержку макросов и хоткеев даже для бюджетной периферии, а так же поможет быстро настроить систему. Так же приятным бонусом буден наличие подсветки и возможности подключения светодиодных лент для придания вашей системе более приятного внешнего вида.К чему я могу придраться, так это к звуку, если наушники с импедансом 30-48 Ом раскачиваются на полную, то начиная с 60 Ом становится заметен недостаток усиления источника звука. С другой стороны, не так уж и много игровых наушников, которые имеют импеданс выше 48 Ом. Выводы Компактные системы становятся все более востребованными, об этом говорит увеличившееся количество компактных, и в тоже время, удобных корпусов, постоянно развивающийся ассортимент Micro-ATX материнских плат и недавний шаг навстречу «компактному» геймингу от MSI — презентация целой линейки компактных видеокарт Aero ITX. MSI B250M Mortar и видеокарты Aero ITX могут стать базой для создания хорошей компактной игровой системы без ущерба производительности. За хороший набор функционала для организации игровой системы, а так же очень приятный ценник, MSI B250M Mortar получает награду — Выбор редакции! Источник https://xiaomi-fun.ru/noutbuki-i-planshety/msi-b150m.html Источник https://www.overclockers.ua/motherboard/msi-b250m-mortar/all/ Источник https://najdidevice.ru/obzor-materinskoj-platy-msi-b250m-mortar/ Похожие записи: Обзор всех разъемов материнской платы компьютера Материнская плата GIGABYTE GA-F2A68HM-HD2 (rev. 1.1) GIGABYTE GA-78LMT-USB3 (rev. 4.1) — отзывы Материнская плата MSI B350 PC Mate (Socket AM4, ATX) Понравилась статья? Поделиться с друзьями: Вам также может быть интересно Обзор материнских плат Обзор материнской платы MSI B350 Gaming Pro Carbon. Игровая модель для экономных энтузиастов Обзор материнских плат Обзор и тестирование материнской платы MSI B250 GAMING M3 Обзор материнских плат Лучшая материнская плата для домашнего PC. MSI B150 GAMING M3 Обзор материнских плат Обзор и тестирование материнской платы ASUS Prime Z270-A Обзор материнских плат Обзор материнской платы ASRock N68-S: описание, технические характеристики и отзывы Обзор материнских плат Материнская плата MSI B350 PC Mate (Socket AM4, ATX) Политика конфиденциальности Информация для правообладателей Обратная связь
