Обзор и тестирование материнской платы Gigabyte GA-Z170X-Gaming GT
Тестируем одну из флагманских материнских плат Gigabyte на чипсете Intel Z170 Express. Чем данная модель лучше, а чем, возможно, хуже моделей других компаний и какова её производительность на фоне конкурентов?
- Страница 1 — Дизайн. Технические характеристики
- § Технические характеристики и рекомендованная стоимость
- § Упаковка и комплектация
- § Особенности конструкции
- § Возможности UEFI BIOS
- § Разгон и стабильность
- § Производительность
- § Заключение
Новый набор логики Intel – чипсет Z170 Express – продолжает занимать всё большую долю рынка. К настоящему времени мы уже изучили и протестировали несколько материнских плат производства ASUS, ASRock и MSI на этом чипсете, поэтому сегодня расширим «географию» наших обзоров новой моделью компании GIGA-BYTE Technology Co., Ltd., причём сразу же одной из топовых плат – Gigabyte GA-Z170X-Gaming GT.
Данная версия платы позиционируется производителем как бескомпромиссный инструмент для разгона процессора и создания игровой системы с несколькими фирменными особенностями и очевидными (в том числе и в прямом смысле этого слова) преимуществами перед продуктами данного класса от других компаний. Так это или нет, мы с вами сейчас и узнаем.
⇡#Технические характеристики и рекомендованная стоимость
Технические характеристики материнской платы Gigabyte GA-Z170X-Gaming GT приведены в таблице.
Gigabyte GA-Z170X-Gaming GT Поддерживаемые процессоры Процессоры Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron
в исполнении LGA1151 (шестое поколение микроархитектуры Core)Чипсет Intel Z170 Express Подсистема памяти 4 × DIMM DDR4 небуферизованной (non-ECC) памяти объёмом до 64 Гбайт;
двухканальный режим работы памяти;
поддержка модулей с частотой 3866(O.C.)/3733(O.C.)/3666(O.C.)/3600(O.C.)/ 3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/
2666(O.C.)/2400(O.C.)/2133 МГц;
поддержка XMP (Extreme Memory Profile 2.0).Графический интерфейс интегрированное графическое ядро процессора позволяет использовать порты HDMI 2.0 (через MegaChips MCDP2800BB) и DisplayPort 1.2;
поддерживаются разрешения до 4K включительно;
возможность одновременного подключения трёх дисплеев;
максимальный объём разделяемой памяти 512 Мбайт.Разъёмы для плат расширения 3 слота PCI Express 3.0, режимы работы x16/x0, x8/x8 или x8/x8/х4;
3 слота PCI Express 3.0, режим работы x1.Масштабируемость видеоподсистемы NVIDIA 2-Way SLI Technology;
AMD 3-Way CrossFireX Technology;
AMD 2-Way CrossFireX Technology.Интерфейсы накопителей Чипсет Z170 Express:
– 6 × SATA 3, пропускная способность до 6 Гбит/с;
– 3 × SATA Express, пропускная способность до 10 Гбит/с (совмещены с SATA3_0/1/5/4/3/2);
– 2 × Ultra M.2 (PCI Express x4, Gen 3), пропускная способность до 32 Гбит/с (тип 2242/2260/2280);
– поддержка RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage и Intel Smart Response, NCQ, AHCI и Hot Plug.
Контроллер ASMedia ASM1061:
– 2 × SATA 3, пропускная способность до 6 Гбит/с (поддержка NCQ, AHCI и Hot Plug).Сетевой
интерфейссетевой контроллер Rivet Networks Killer E2400 ( 10/100/1000 Мбит );
сетевой контроллер Intel Gigabit LAN I219V (10/100/1000 Мбит).Аудиоподсистема Игровая аудиоподсистема Creative SoundCore 3D:
– четырёхядерный аудиопроцессор Creative Sound Core 3D;
– 2 операционных усилителя TI Burr Brown OPA2134;
– многоканальные схемы 2/5.1;
– изоляция печатной платы в зоне аудио-компонентов;
– аудио-конденсаторы Nichicon Fine Gold Series;
– поддержка Sound Blaster Recon3Di;
– поддержка Creative SBX PROSTUDIO Audio Suite.Интерфейс USB Чипсет Intel Z170 Express:
– 5 портов USB 3.0/2.0 (все на задней панели);
– 4 порта USB 2.0/1.1 (все подключаются к соответствующим разъёмам на системной плате).
USB-хаб Renesas µPD720210:
– 4 порта USB 3.1/3.0/2.0 (все подключаются к соответствующим разъёмам на системной плате).
Контроллер Intel Alpine Ridge (интерфейс Thunderbolt 3):
– 2 порта USB 3.1/3.0/2.0 на задней панели (Type-C и Type-А).I/O Controller 2 iTE I/O Controller Chip Разъёмы и кнопки на задней панели комбинированный PS/2 и 2 порта USB 3.0/2.0;
порт DisplayPort;
порт HDMI;
2 порта USB 3.0/2.0;
LAN-розетка RJ-45 (LAN2);
порт USB 3.1 Type-С;
LAN-розетка RJ-45 (LAN1);
2 порта USB 3.0/2.0;
порт USB 3.1 Type-А;
оптический S/PDIF выход;
5 аудиоразъёмов (Line In/Mic In, Line Out, Center/Subwoofer Speaker Out, Rear Speaker Out, Headphone/Speaker Out).Внутренние разъёмы на системной плате 1 24-контактный разъём питания ATX;
1 8-контактный разъём питания ATX 12 В;
1 I/O shield audio LED power connector;
2 Ultra M.2;
3 SATA Express;
8 SATA 3;
5 4-pin разъёма для корпусных/процессорных вентиляторов с поддержкой PWM;
1 разъём аудио для передней панели;
2 разъёма USB 2.0/1.1;
2 разъёма USB 3.0/2.0;
1 TPM;
1 COM-порт;
1 перемычка Clear CMOS;
1 кнопка Power Switch со светодиодом;
1 кнопка Reset Switch со светодиодом;
1 кнопка Clear CMOS;
1 кнопка ECO;
1 кнопка OC;
2 переключателя BIOS;
площадка для замера напряжений.BIOS 2 × 128 Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой (SD/HD/Full HD);
поддержка технологии DualBIOS;
поддержка технологии Q-Flash Plus (только для USB накопителей версии 2.0);
совместимость с ACPI 5.0;
поддержка SMBIOS 2.7, PnP 1.0a, DMI 2.7, WfM 2.0.Фирменные функции, технологии и особенности Аппаратные:
– позолоченные контакты процессорного разъёма (толщина напыления 15 мкм);
– твердотельные конденсаторы категории Durable Black;
– микросхема тюнинга TURBO B-Clock;
– усиленные разъёмы Ultra Durable PCIe.

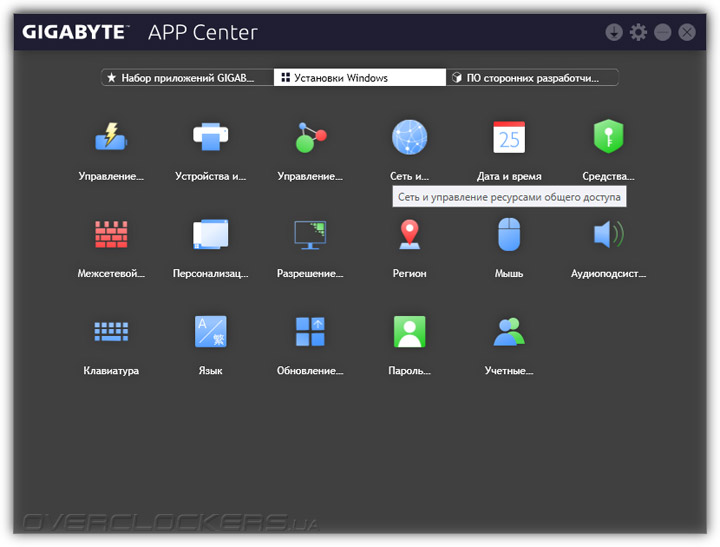

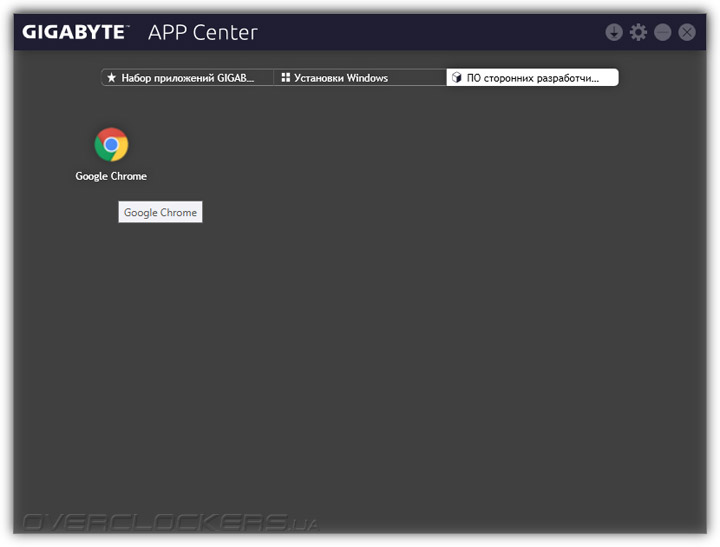

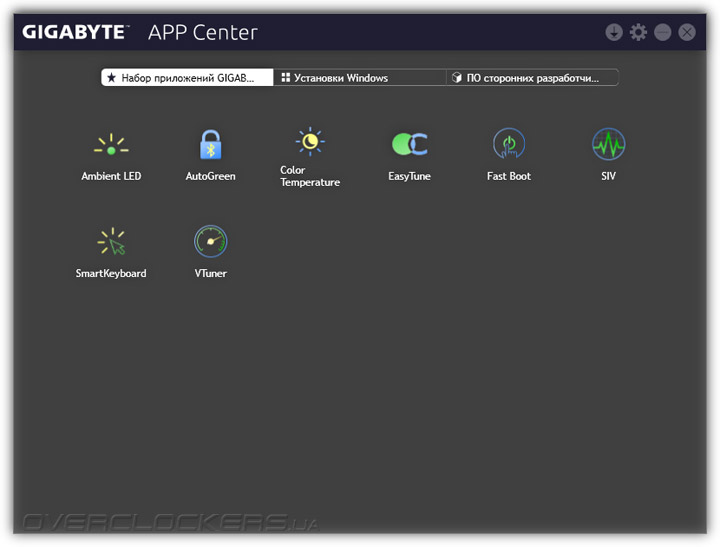

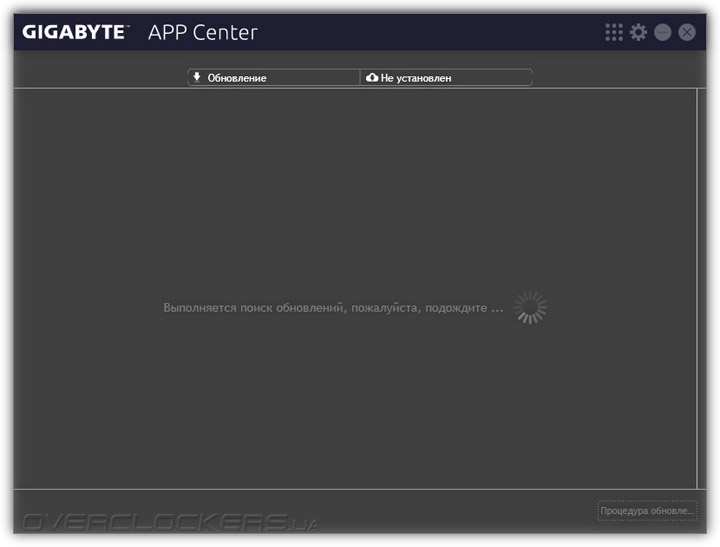

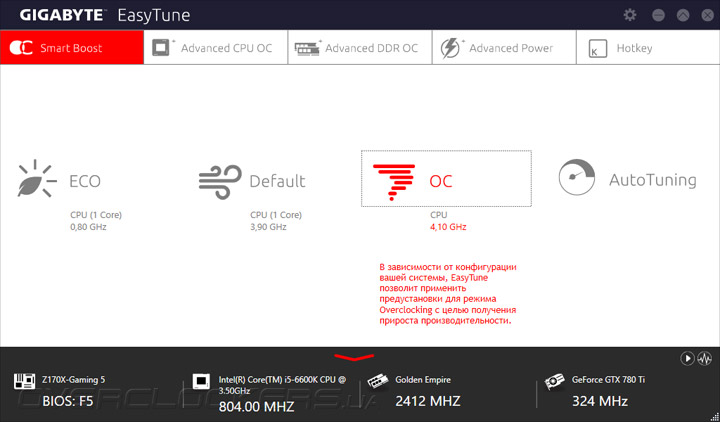

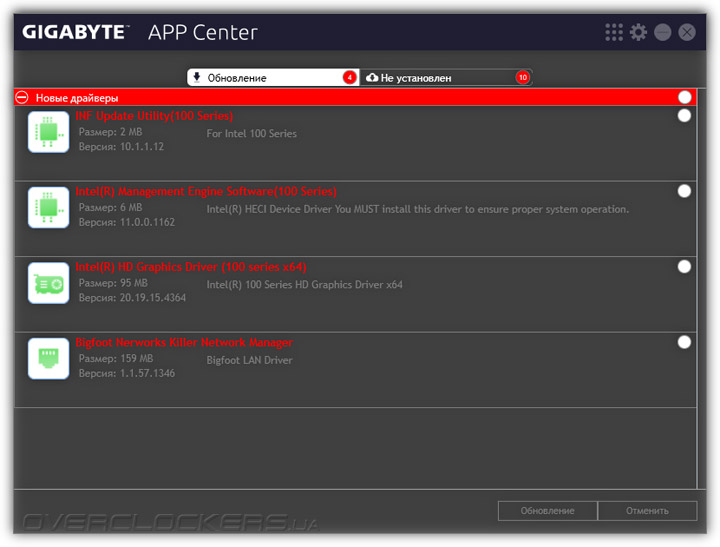

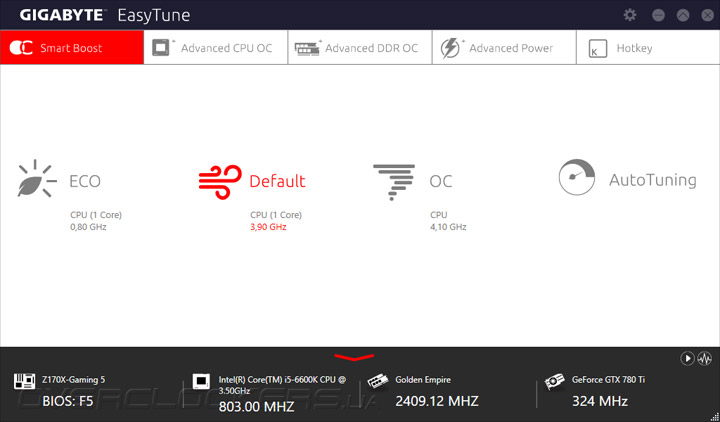

Программные (APP Center):
– 3D OSD
– @BIOS

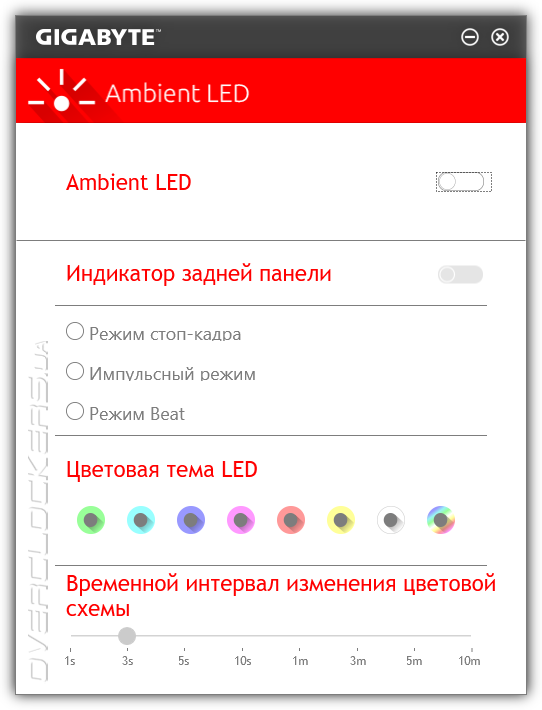

– Ambient LED
– AutoGreen
– Cloud Station

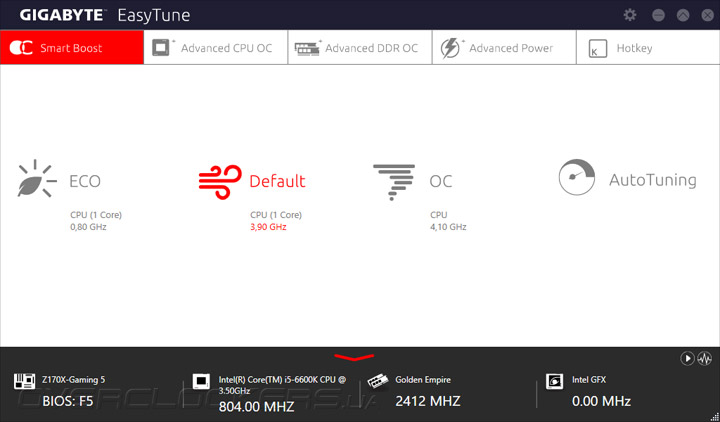

– EasyTune
– Easy RAID
– Fast Boot
– Smart TimeLock
– Smart Keyboard
– Smart Backup
– System Information Viewer
– USB Blocker.
Q-Flash;
Smart Switch;
Xpress Install.Операционная система Microsoft Windows 10/8.1/8/7 Форм-фактор, габариты (мм) ATX, 305 × 244 Гарантия производителя, лет 3 Розничная стоимость, долларов США 299,99 ⇡#Упаковка и комплектация
Материнская плата Gigabyte GA-Z170X-Gaming GT запечатана в большую картонную чёрно-бело-красную коробку с пластиковой ручкой для переноски. На лицевой стороне коробки приведено название компании-производителя, модели материнской платы и список её ключевых особенностей.
Традиционно более информативная обратная сторона упаковки расскажет покупателям обо всех высокоскоростных интерфейсах, реализованных на плате, а также о звуковом тракте и прочих аппаратных инновациях. В нижнем левом углу приведены краткие спецификации.
Крышка на лицевой стороне коробки является откидной и открывает вид на саму плату, которую, правда, через антистатический пакет видно не очень хорошо.
Приводим мы и фото стикера с коробки с серийным номером платы и перечислением всех ключевых особенностей.

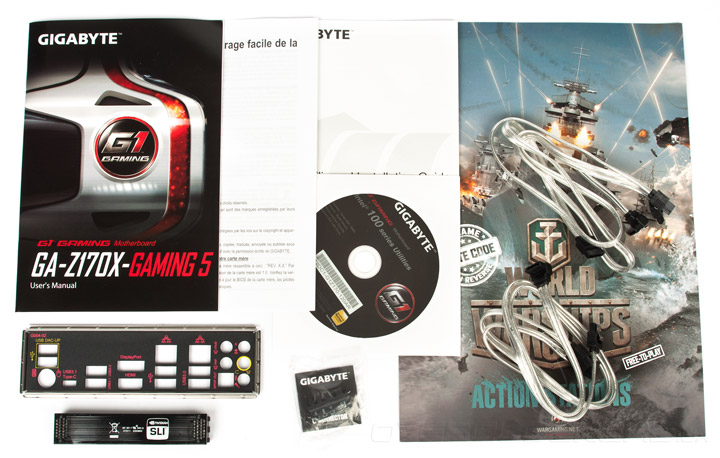

В комплект поставки Gigabyte GA-Z170X-Gaming GT входят четыре SATA-кабеля с защёлками, заглушка на заднюю панель, соединительный мостик для SLI, заглушки для видеовыходов, колодки с коннекторами, наклейка с логотипом серии G1 и компакт-диск с драйверами и программным обеспечением.
Кроме этого, в комплект включены подробная и краткая инструкции по настройке и эксплуатации платы.
Предоставленная нам на тесты Gigabyte GA-Z170X-Gaming GT относится к версии 1.0 и выпущена на Тайване. На плату распространяется трёхлетняя гарантия. Если в зарубежных онлайн-магазинах GA-Z170X-Gaming GT можно приобрести по цене около 300 долларов США, то в России на момент подготовки статьи цена была выше ещё примерно на 90 долларов США (около 25 500 рублей). То есть это одна из самых дорогих плат на рынке среди моделей с набором логики Intel Z170 Express, поэтому особенно интересно, за что же Gigabyte просит столь внушительную сумму?
⇡#Особенности конструкции
Gigabyte GA-Z170X-Gaming GT выполнена в форм-факторе ATX, то есть имеет стандартные размеры 305 × 244 мм. На текстолите тёмного цвета распаяны элементы, накрытые преимущественно белыми радиаторами с алыми надписями и полосками, которые вкупе с красными PCI-Express-слотами и парой красных слотов оперативной памяти создают привлекательный внешне контраст.
В то же время на обратной стороне платы отметить что-либо интересное с точки зрения дизайна совершенно невозможно, что, впрочем, вполне логично, ведь эту сторону, как правило, никто после установки не видит.

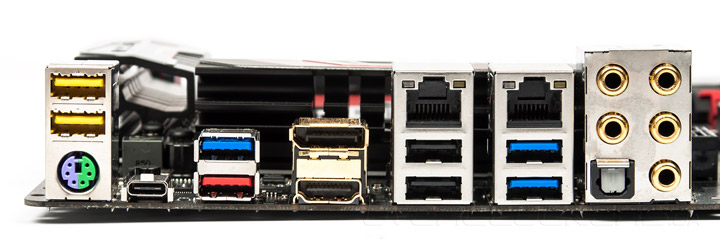

На заднюю панель Gigabyte GA-Z170X-Gaming GT выведены (слева направо): универсальный разъём PS/2, два порта USB 3.0, порты DisplayPort и HDMI; 2 порта USB 3.0/2.0; LAN-розетка RJ-45 (LAN2) и порт USB 3.1 Type-С; LAN-розетка RJ-45 (LAN1) и 2 порта USB 3.0/2.0; порт USB 3.1 Type-А; оптический S/P-DIF-выход и пять аудиоразъёмов (Line In/Mic In, Line Out, Center/Subwoofer Speaker Out, Rear Speaker Out, Headphone/Speaker Out).
Отличительной и на данный момент уникальной особенностью интерфейсной панели Gigabyte GA-Z170X-Gaming GT является очень красивая подсветка. Выглядит она примерно так (на фото приведена панель другой платы):
Данная подсветка не только создает поистине завораживающий вид, но и приносит пользу с практической точки зрения — упрощает подключение кабелей к разъёмам в ночное время.
Все разъёмы и коннекторы на материнской плате можно посмотреть на следующей схеме из инструкции по эксплуатации.
Чтобы детально изучить все компоненты печатной платы Gigabyte GA-Z170X-Gaming GT, снимаем с неё радиаторы и декоративный пластиковый кожух.
Компоновку платы Gigabyte можно назвать классической, ничего явно бросающегося в глаза и экстраординарного внешне не видно. Тем не менее плата действительно получилась в достаточной степени интересной и необычной. Впрочем, обо всём по порядку.
Несмотря на тот факт, что многие производители материнских плат на чипсете Intel Z170 Express не посчитали нужным усиливать/защищать контакты процессорного разъёма LGA1151, напылив на них 15-мкм слой золота, как это сделано практически повсеместно на платах с разъёмом LGA2011-v3, в Gigabyte не стали экономить на этом и покрыли контакты разъёма GA-Z170X-Gaming GT золотым напылением.
Разумеется, практическую пользу от этого подавляющее большинство пользователей или даже оверклокеров почти наверняка не ощутят, однако такое отношение производителя к своей продукции не может не радовать. Как говорится, мелочь, а приятно! Добавим, что список совместимых с платой процессоров приведён на официальной странице и включает в себя все выпускаемые модели Intel Skylake S.

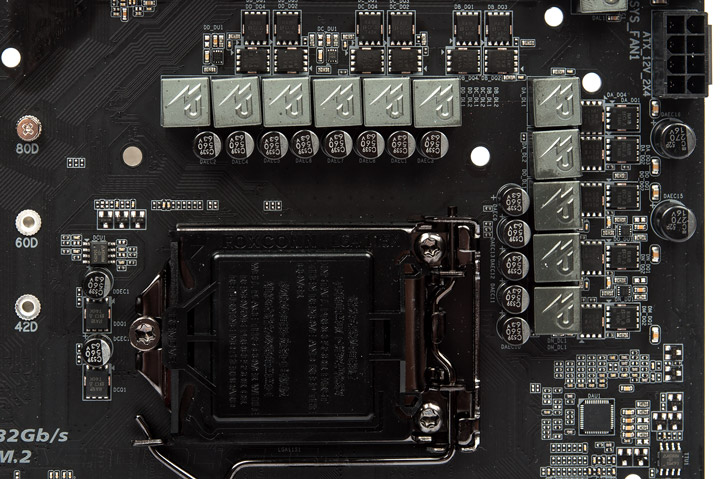

На Gigabyte GA-Z170X-Gaming GT реализована четырнадцатифазная система питания процессора, в составе которой применены твердотельные конденсаторы категории Durable Black с чрезвычайно низким эквивалентным последовательным сопротивлением (ESR) и заявленным сроком службы при повышенных температурах не менее 10 000 часов.
За управление питанием процессора отвечают два PWM-контроллера IR 35201 производства International Rectifier.
Чипсет Intel Z170 Express накрыт небольшим алюминиевым радиатором, с которым контактирует через термопрокладку.
Материнская плата Gigabyte оснащается четырьмя слотами DIMM для оперативной памяти стандарта DDR4 с возможностью работы в двухканальном режиме.
Согласно спецификациям, на Gigabyte GA-Z170X-Gaming GT можно установить четыре модуля памяти суммарным объёмом 64 Гбайт с частотами 3866(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200(O.C.)/ 3000(O.C.)/ 2800(O.C.)/ 2666(O.C.)/ 2400(O.C.)/ 2133 МГц и поддержкой XMP-профилей (Extreme Memory Profile) версии 2.0. Ознакомиться со списком официально поддерживаемых модулей памяти можно на странице платы.
За управление питанием отвечают два контроллера IR 3570A того же производителя, что и у процессорных контроллеров.
Для обеспечения питания материнской платы Gigabyte на ней распаяны стандартные 24-контактный и 8-контактный разъёмы, размещённые на своих стандартных местах.
Защёлки на этих разъёмах сориентированы наружу, так что отключать от них кабели питания должно быть просто. Дополнительных разъёмов для питания графических карт на плате не предусмотрено.

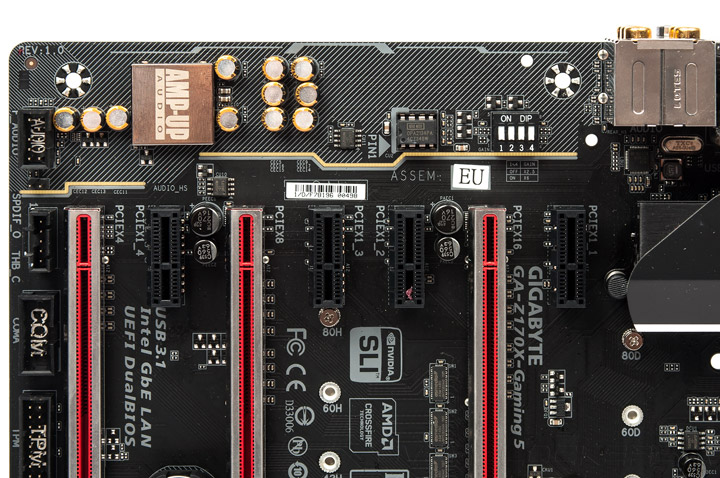

Gigabyte GA-Z170X-Gaming GT имеет сразу шесть слотов PCI Express 3.0.
Три красных слота, усиленные дополнительной оболочкой из алюминия, физически представляют собой PCI Express x16 и поддерживают мультипроцессорные технологии, правда, со всеми ограничениями, вытекающими из скромных игровых возможностей чипсета Intel Z170 Express. Мы имеем в виду возможность работы трёх видеокарт AMD или NVIDIA только в режиме x8/x8/х4, двух – в режиме x8/x8 и лишь одной в полноценном x16. Добавим также, что при установке твердотельного накопителя в разъём M.2 третий слот PCI Express x16(x4) окажется недоступным.
За переключение линий PCI Express между разъёмами отвечают коммутаторы ASM1480 производства ASMedia Technology Inc.

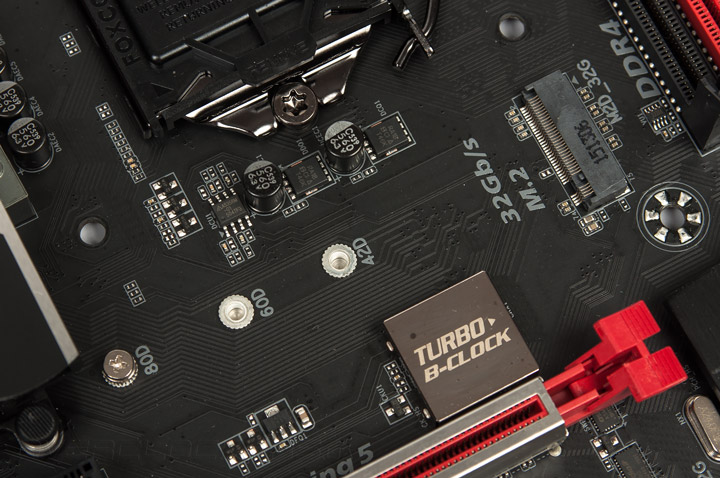

Пожалуй, здесь же уместно будет сказать и ещё об одной микросхеме, связанной с видеоподсистемой. Речь идёт о MegaChips MCDP2800BB, посредством которой на плате реализован видеовыход HDMI версии 2.0.

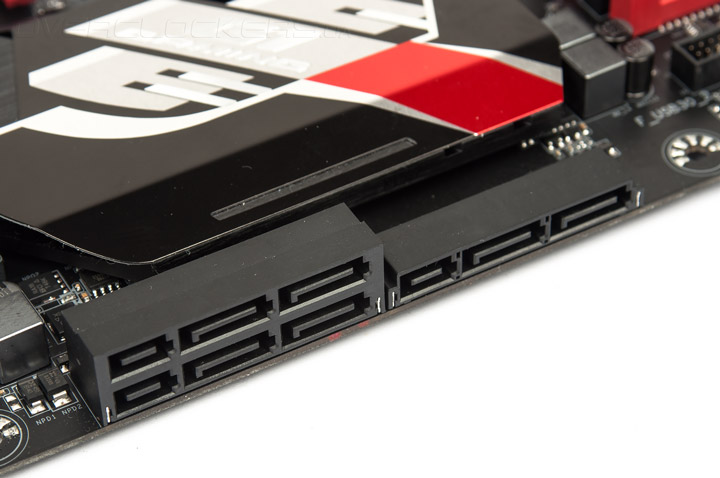

Gigabyte GA-Z170X-Gaming GT оснащена сразу восемью портами SATA III с пропускной способностью до 6 Гбит/с, шесть из которых реализованы возможностями чипсета.
Два дополнительных порта реализованы посредством контроллера ASMedia ASM1061.
Кроме этого, к плате можно подключить сразу три носителя с интерфейсом SATA Express третьего поколения с пропускной способностью до 16 Гбит/с. Традиционно поддерживается создание массивов уровней RAID 0, RAID 1, RAID 5 и RAID 10, а также технологии Intel Rapid Storage и Intel Smart Response, NCQ, AHCI и Hot Plug.
В дополнение к этому на Gigabyte GA-Z170X-Gaming GT распаяны два высокоскоростных разъёма Ultra M.2 с пропускной способностью до 32 Гбайт/с каждый.
То есть из двух накопителей формата M.2 можно создать RAID-массив уровня 0 или 1. Отметим, что плата Gigabyte позволяет установить накопители типоразмеров 2242/2260/2280.
Сетевой интерфейс на Gigabyte GA-Z170X-Gaming GT реализован сразу двумя гигабитными контроллерами. В первую очередь это Killer E2400 производства Rivet Networks.

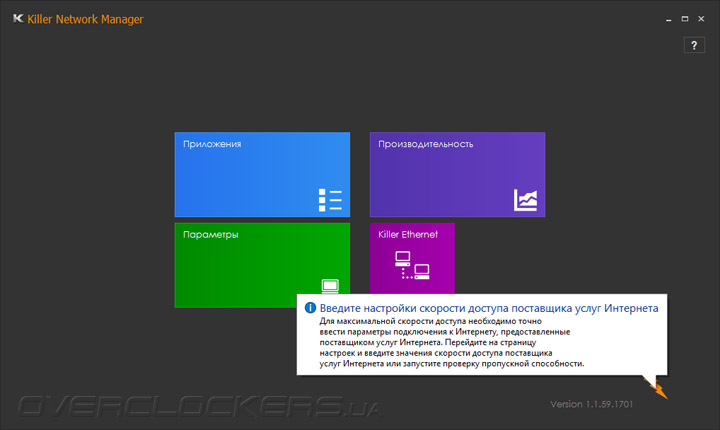

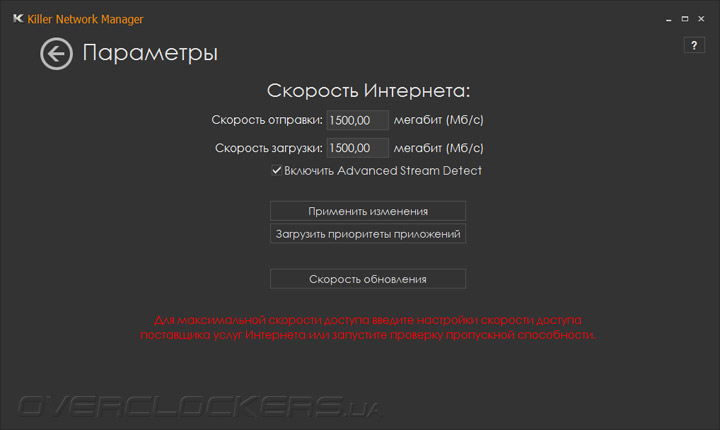

Поддержка технологии Advanced Stream Detect версии 2.0, по заявлениям разработчиков, позволяет Killer E2400 на 50 % эффективнее снижать задержки при передаче данных, что особенно важно в сетевых играх. Вторым сетевым контроллером является Intel i219V.
Как и у многих других материнских плат на чипсете Intel Z170 Express, поддержка USB на Gigabyte GA-Z170X-Gaming GT реализована как возможностями чипсета, так и дополнительными контроллерами. Посредством Intel Z170 Express поддерживаются пять портов USB 3.0/2.0, выведенные на заднюю панель, и четыре порта USB 2.0/1.1, подключаемые к разъёмам на плате. К плате можно дополнительно подсоединить и четыре высокоскоростных порта USB 3.1/3.0/2.0, реализованных с помощью USB-хаба Renesas µPD720210.
Кроме этого, есть два порта USB 3.1/3.0/2.0 (Type-C и Type-А), выведенные на заднюю панель и реализованные контроллером Intel Alpine Ridge с поддержкой интерфейса Thunderbolt 3 и пропускной способностью до 40 Гбит/с:
Правда, для их работы задействуются 4 линии PCI Express 3.0, столь дефицитные в Intel Z170 Express.
Сразу три микросхемы производства ITE сгруппированы в одной зоне платы. Чип IT8628E отвечает за управление вентиляторами, COM-портом и комбинированным разъёмом PS/2, миниатюрный IT8792E – за мониторинг, а IT8951E – за фирменную технологию Gigabyte Q-Flash Plus (возможность прошивки BIOS с флешки без процессора).

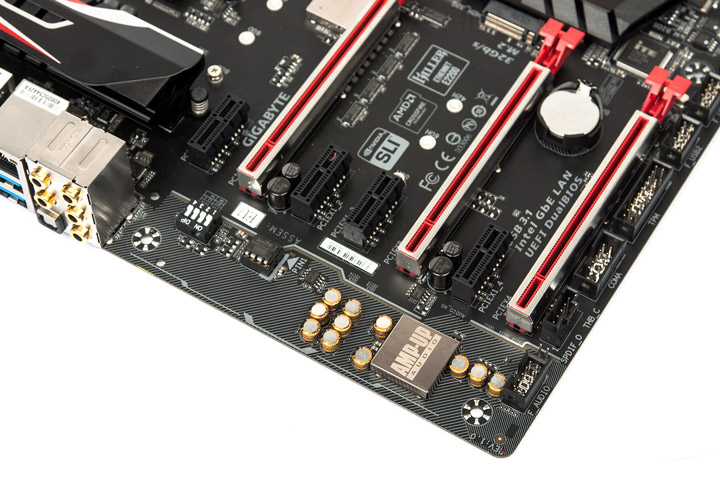

Под стать другим компонентам Gigabyte GA-Z170X-Gaming GT и звуковой тракт. Вместо наиболее популярного Realtek ALC1150 плата оснащена игровой аудиоподсистемой Creative SoundCore 3D с четырёхядерным чипом Creative, минимизирующим нагрузку на центральный процессор.
Аппаратно аудиотракт не только изолирован от других компонентов материнской платы токонепроводящей полоской текстолита, но и имеет позолоченные «аудиофильские» конденсаторы Nichicon Fine Gold Series, а также два операционных усилителя TI Burr Brown OPA2134 (с возможностью замены их другими).

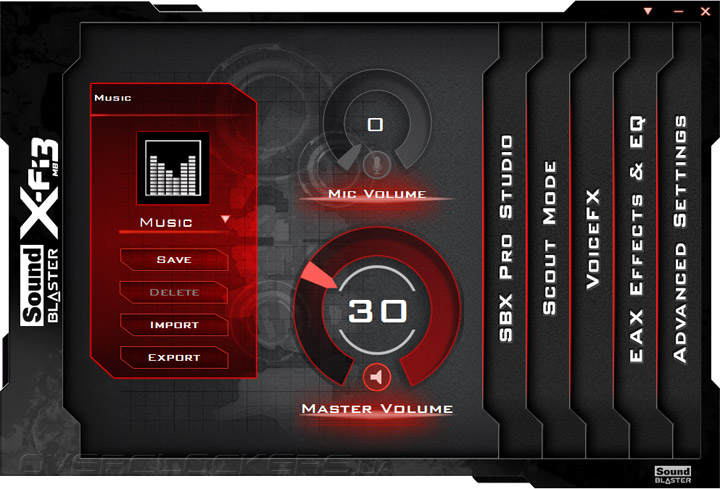

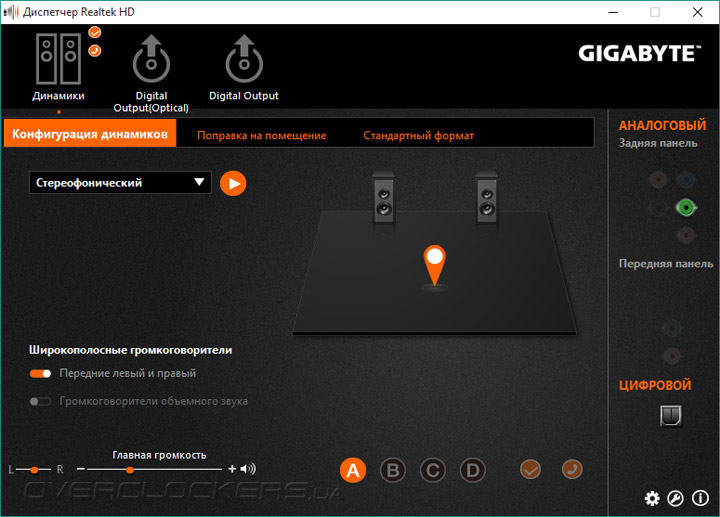

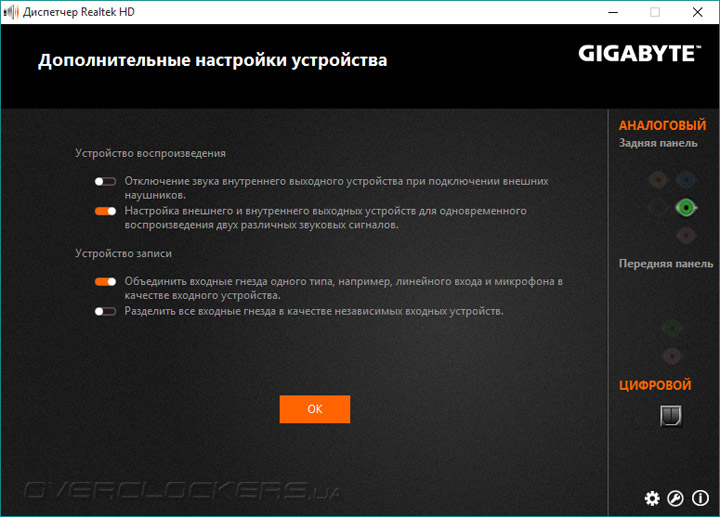

Всё это «щедро сдобрено» фирменным программным обеспечением Creative SBX PROSTUDIO Audio Suite, позволяющим «усилить общее впечатление от просмотра фильмов, прослушивания музыкальных композиций и звуковых спецэффектов в играх».

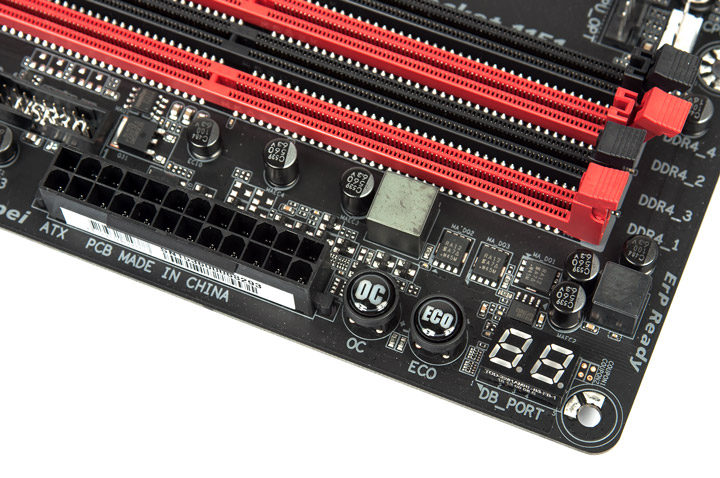

На верхнем правом краю платы размещены пять кнопок и индикатор. Кнопками реализована возможность включения платы, сброса, очистки CMOS, автоматического разгона и включения некоего ECO (по всей видимости, имеется ввиду активация режима энергосбережения).
Ближе к верхнему торцу модулей памяти можно обнаружить восемь пар точек для измерения напряжений, что наверняка будет полезно оверклокерам-экстремалам.
На нижней границе текстолита платы расположены вполне привычные коннекторы: аудиоразъёмы, COM-порт, дополнительные USB-разъёмы, четырёхконтактный разъём для вентилятора, площадка контактов для кабелей к передней панели.
Кроме этого, там же можно найти два переключателя для усиления аудиосигналов и переключатели BIOS. Также добавим, что на Gigabyte GA-Z170X-Gaming GT есть пять разъёмов для корпусных/процессорных вентиляторов с поддержкой широтно-импульсной модуляции.

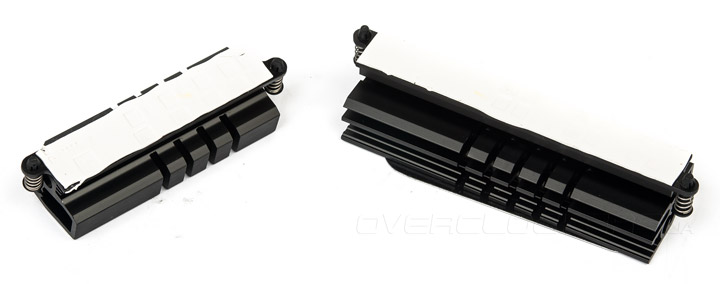

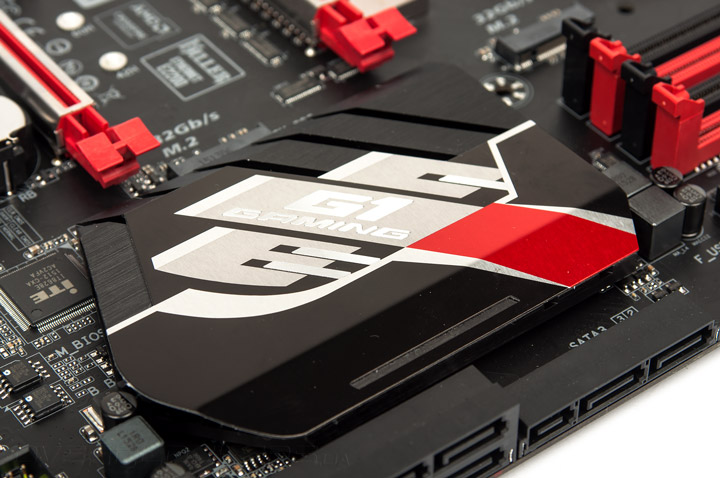

Отметим и достаточно простые радиаторы для охлаждения чипсета и силовых цепей процессора.
Прикладываем к обзору материнской платы Gigabyte инструкцию по эксплуатации и переходим к знакомству с её BIOS.
⇡#Возможности UEFI BIOS
На Gigabyte GA-Z170X-Gaming GT установлено сразу две 128-Мбит микросхемы AMI UEFI BIOS с поддержкой технологий DualBIOS, Q-Flash Plus, SMBIOS 2.7 и ACPI 5.0. Оболочка с поддержкой режимов SD/HD/Full HD наделена мультиязычным интерфейсом, русский язык также поддерживается. Перед тестированием платы мы традиционно прошиваем последнюю доступную на момент подготовки статьи версию, которой на сей раз стал BIOS F4 от 23 октября 2015 года.

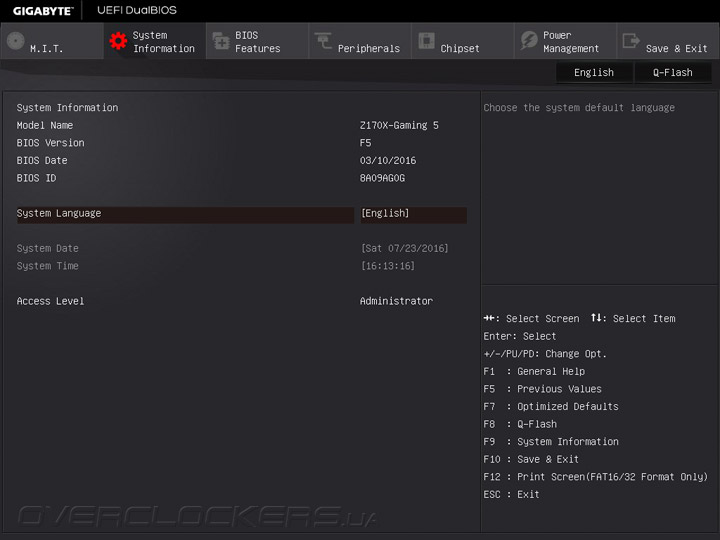

При первой загрузке открывается окно System Information с ключевой информацией о параметрах и компонентах системы.

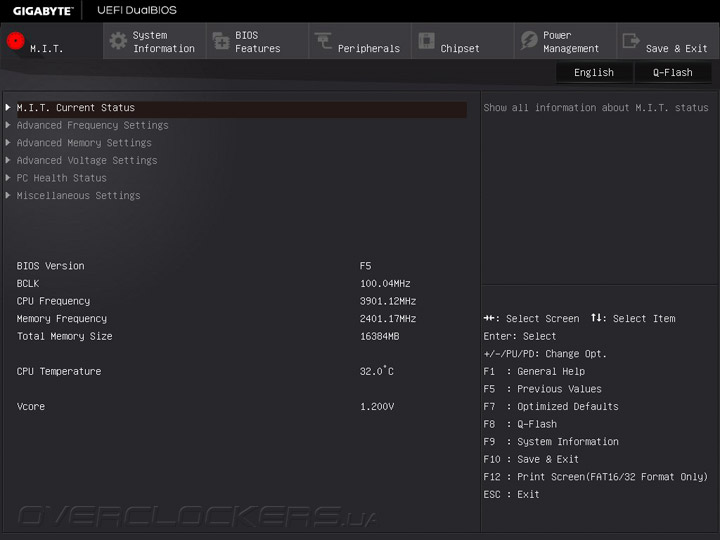

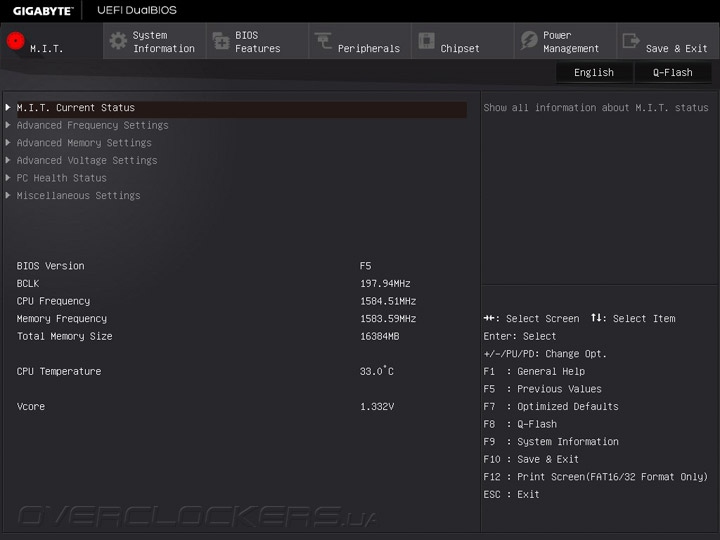

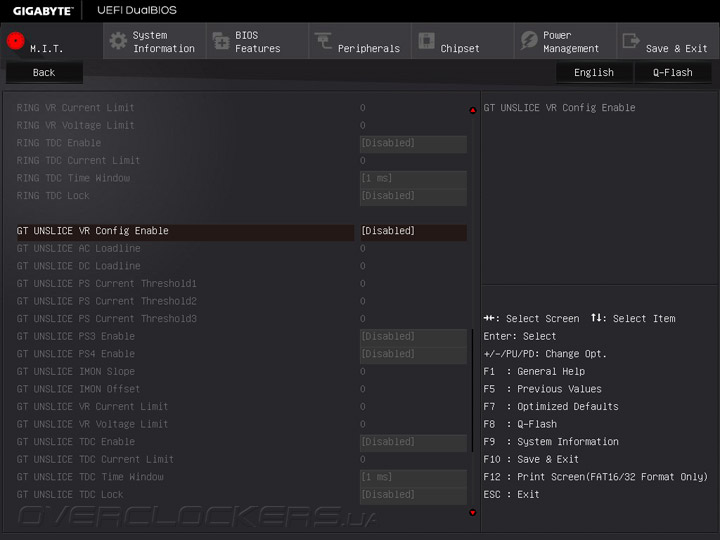

Основным разделом BIOS является M.I.T., содержащий шесть подразделов для настройки разгона и параметров мониторинга системы.

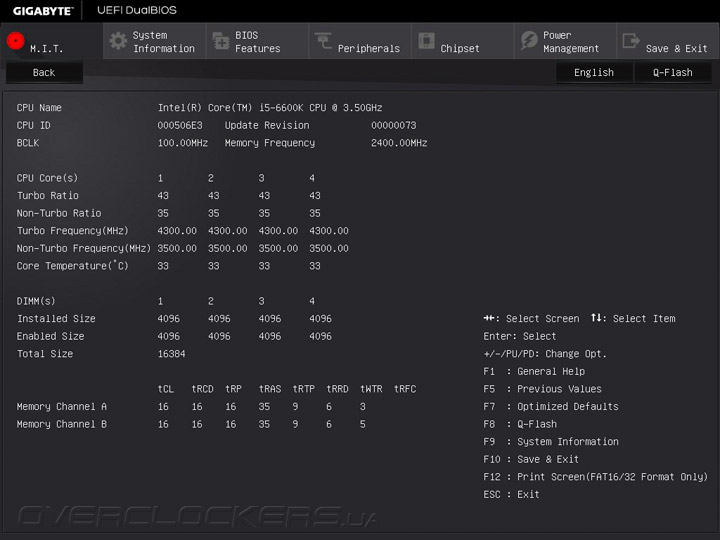

В первом подразделе приводится информация о процессоре, текущей частоте каждого ядра, модулях памяти и их таймингах.

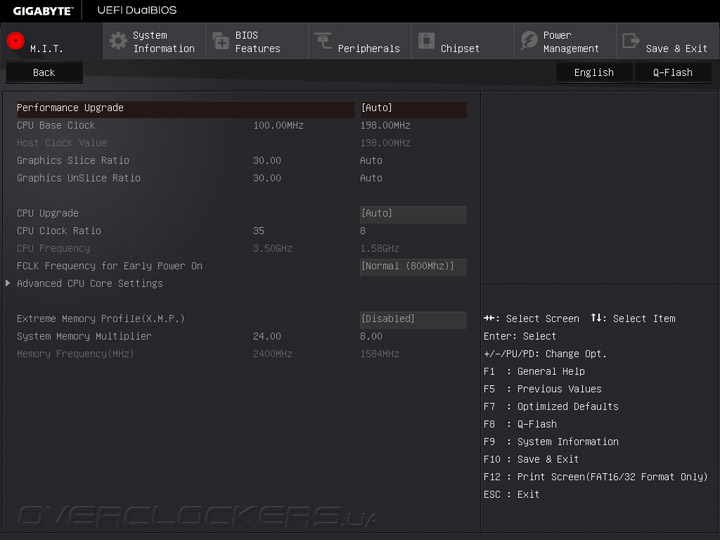

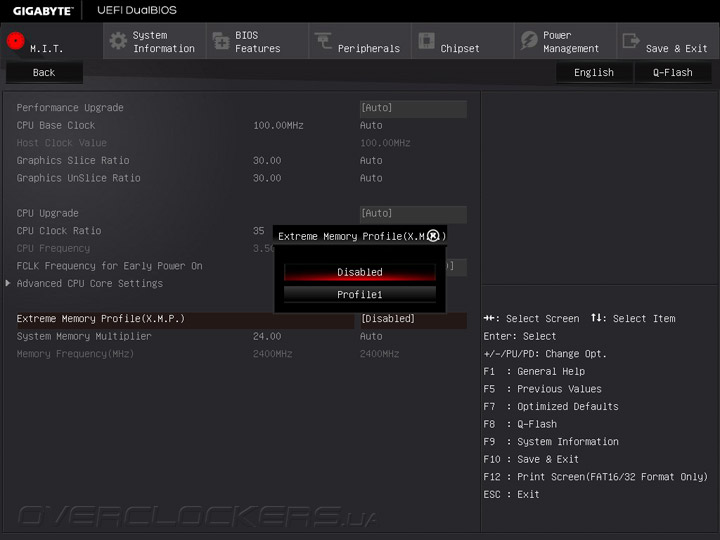

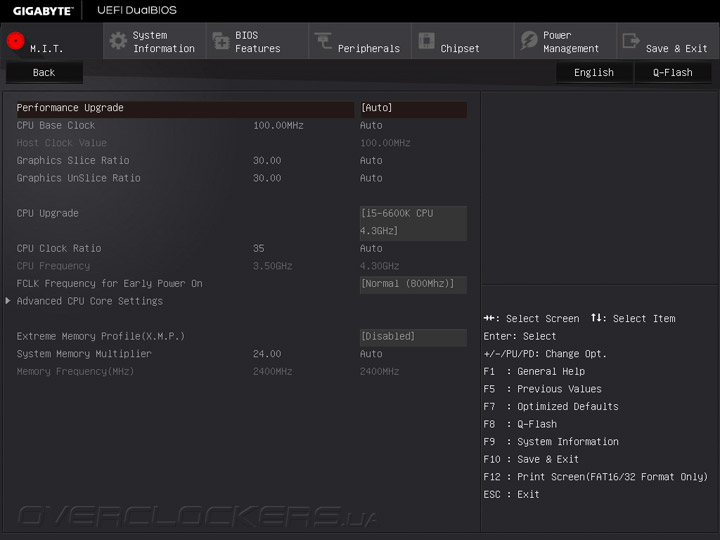

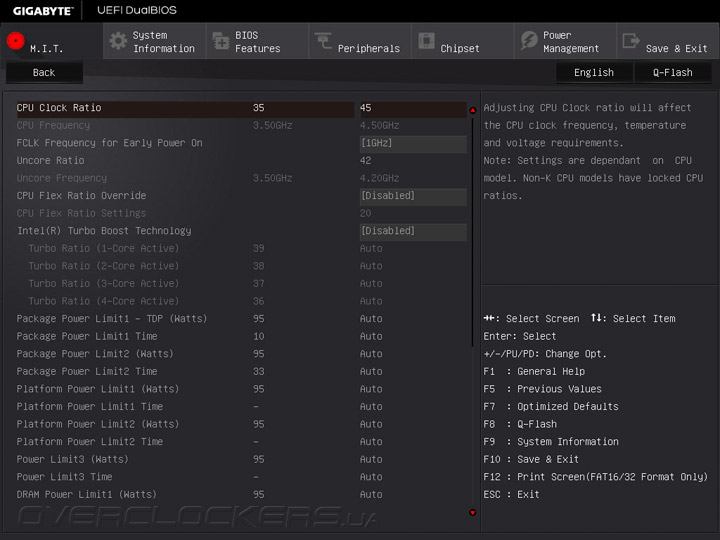

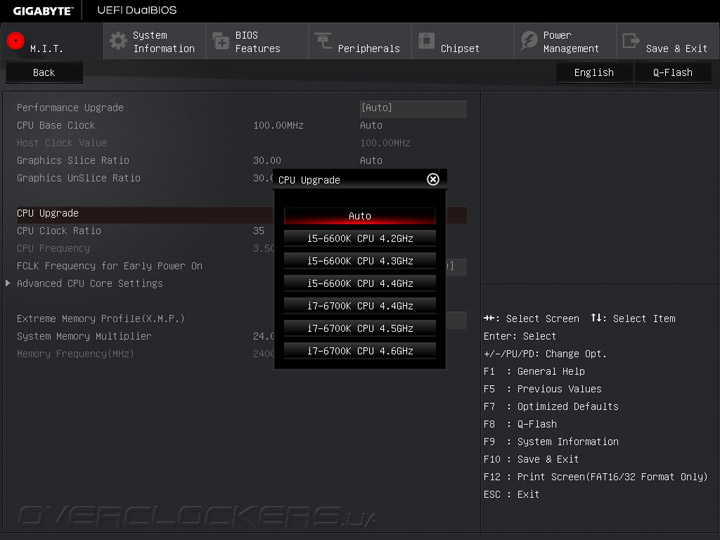

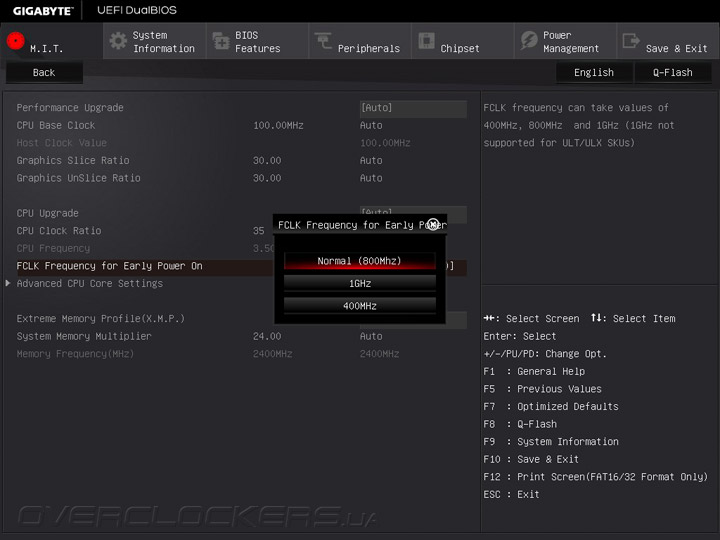

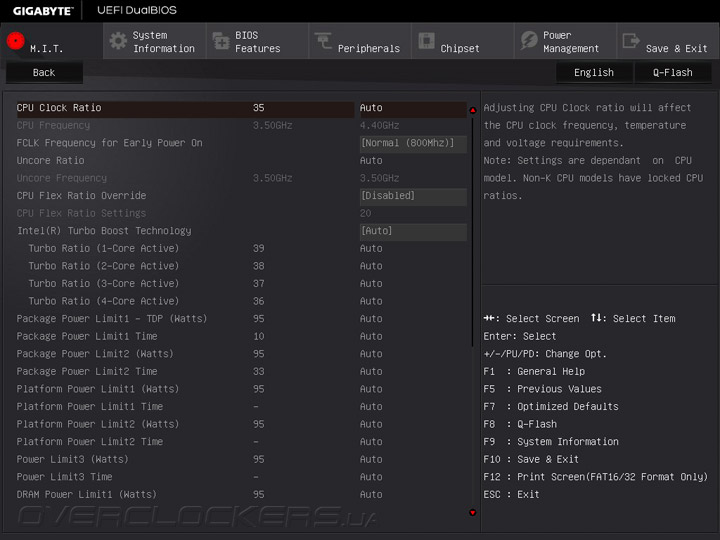

В подразделе Advanced Frequency Settings можно настроить базовые параметры разгона процессора и материнской платы, а также выбрать XMP-профиль работы оперативной памяти.
«Проваливаясь» дальше в Advanced CPU Core Settings, пользователь может надолго задержаться в настройках режимов работы каждого ядра, памяти, функциях энергосбережения и всевозможных лимитах питания.

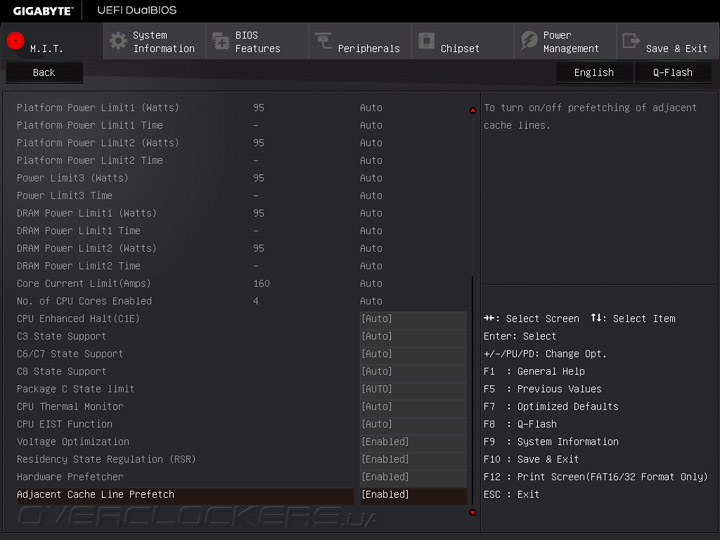

Продолжит тему настроек процессора при разгоне подраздел с функциями стабилизации напряжений, где ключевой параметр, Loadline Calibration, имеет семь уровней стабилизации напряжения на ядре CPU: Normal, Standard, Low, Medium, High, Turbo и Extreme.

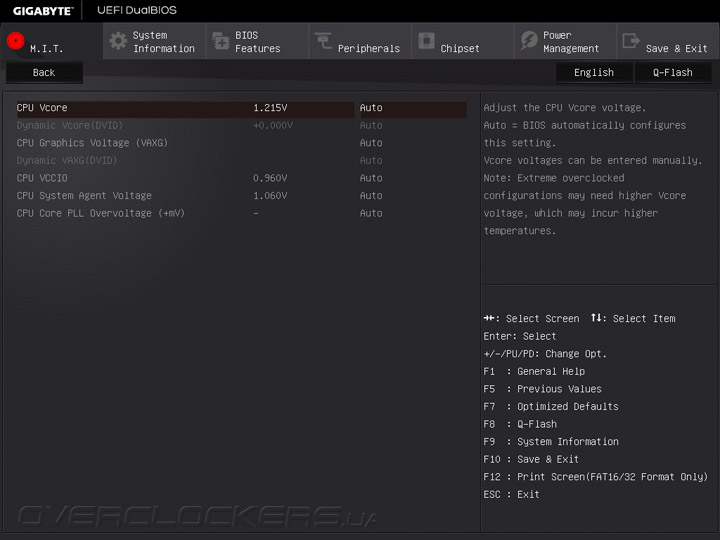

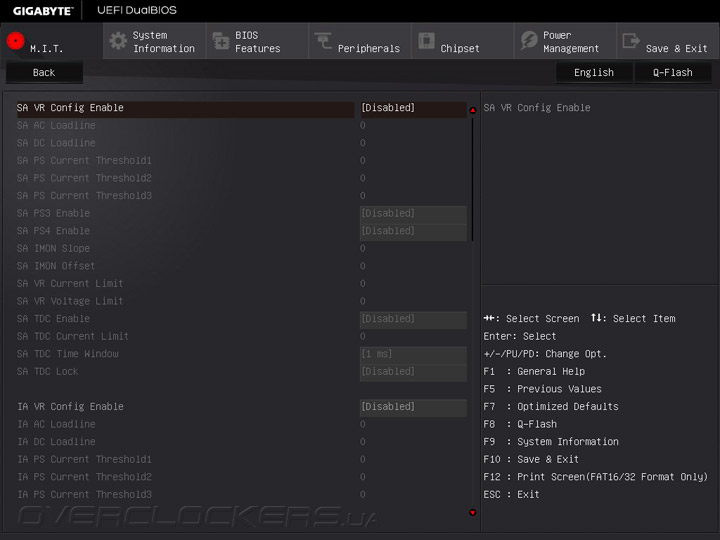

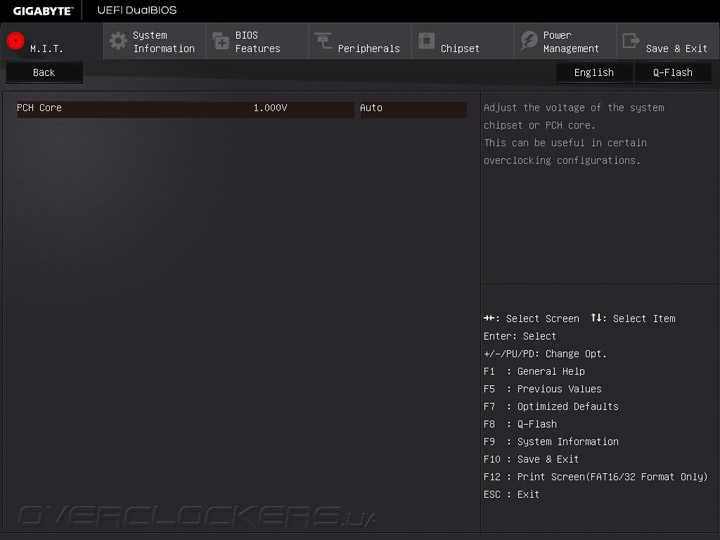

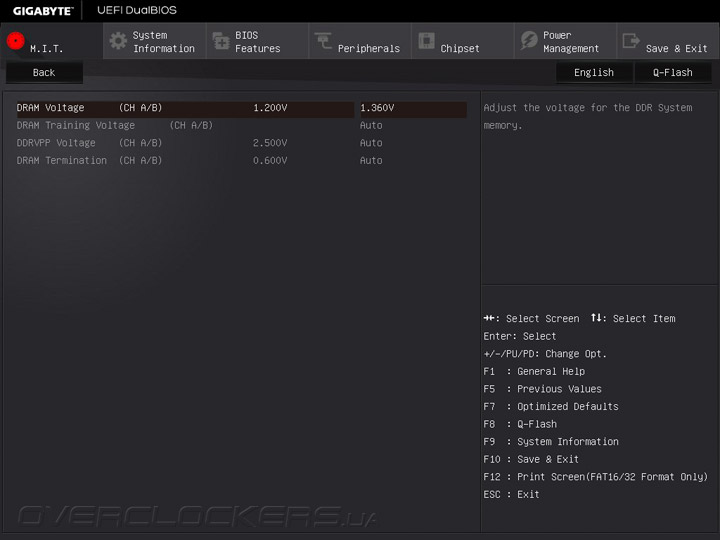

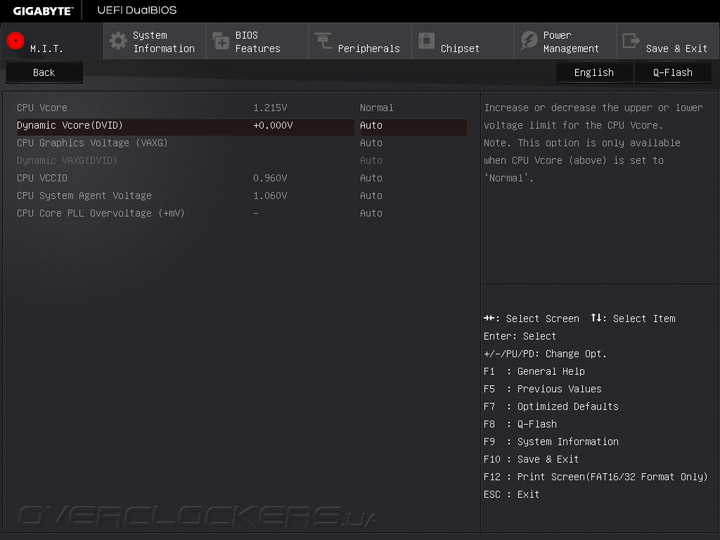

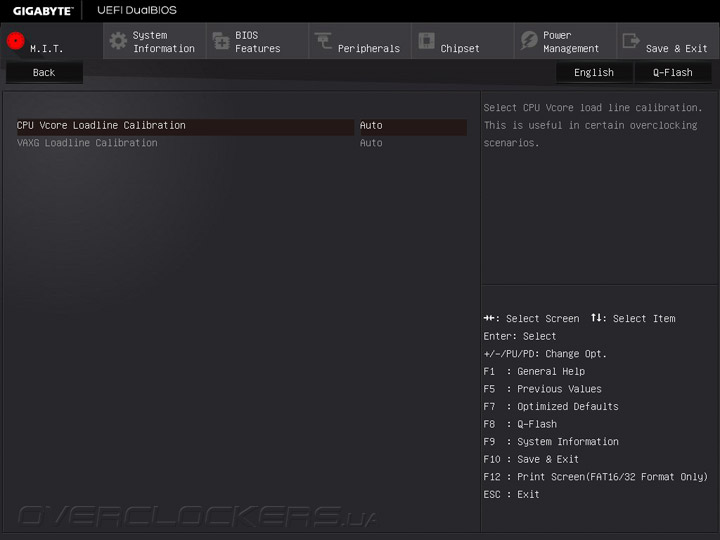

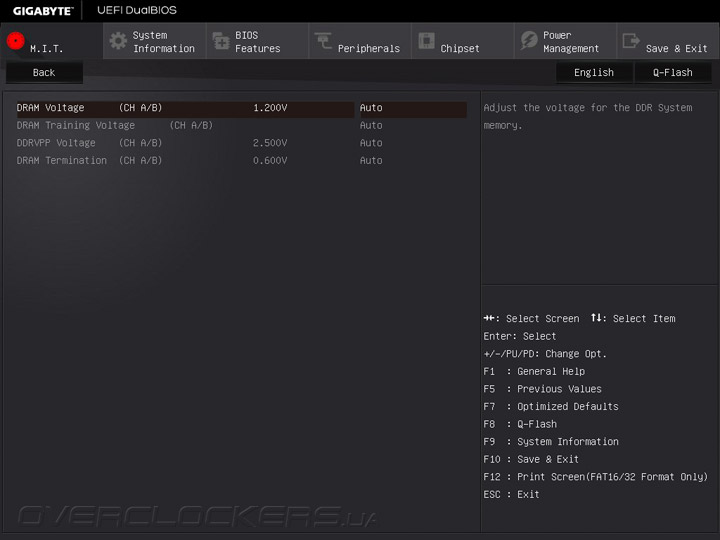

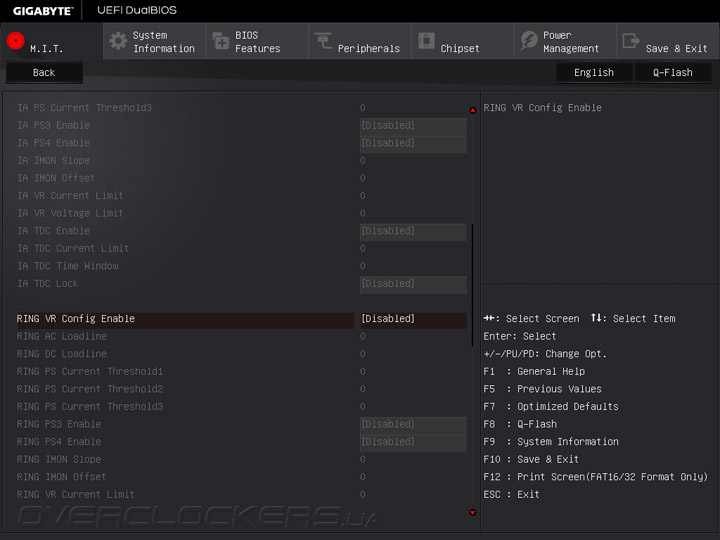

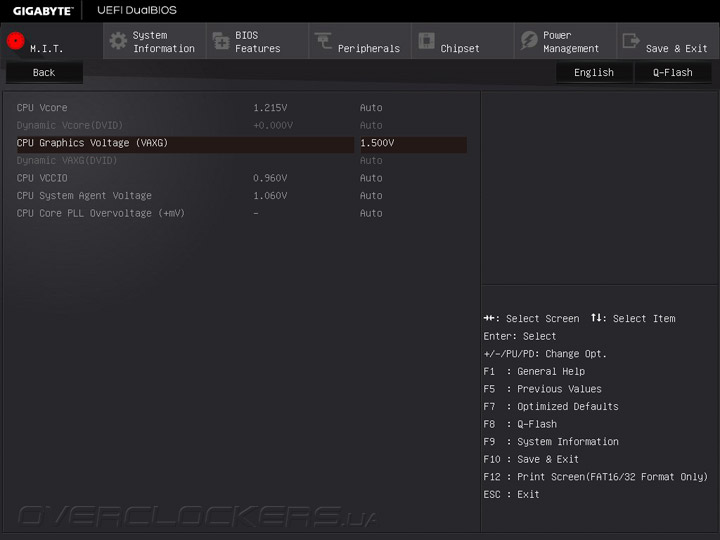

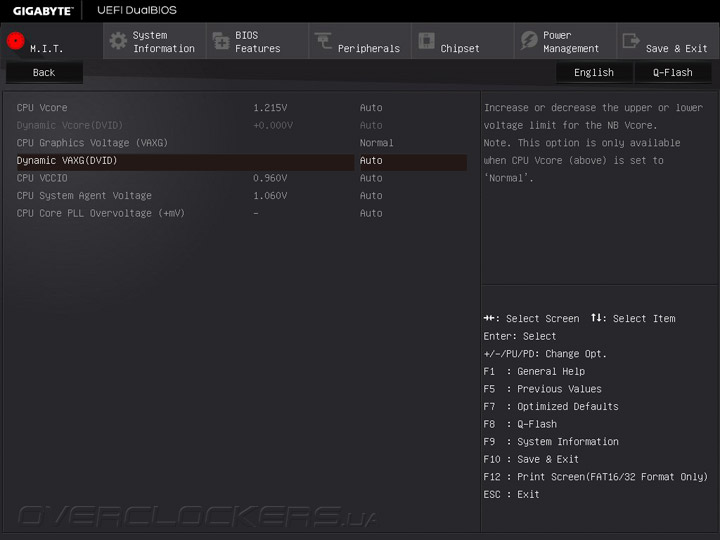

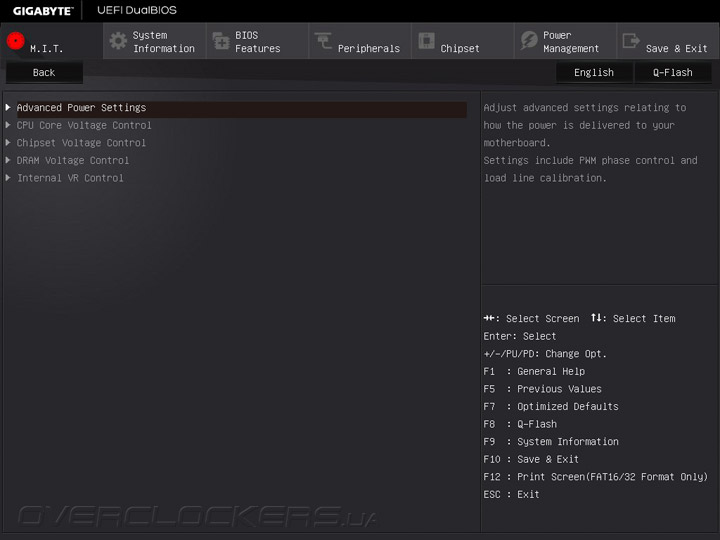

Отдельно стоить отметить два подраздела с настройками напряжений процессора и оперативной памяти.
Единственное неудобство, которое мы заметили в BIOS Gigabyte GA-Z170X-Gaming GT в сравнении с интерфейсами материнских плат других производителей, это то, что при выборе определённых напряжений не отображаются предельные границы и шаг их изменения.

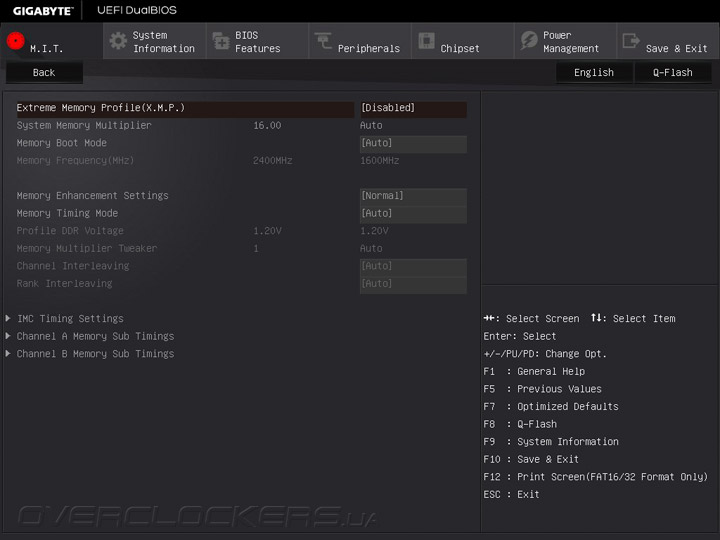

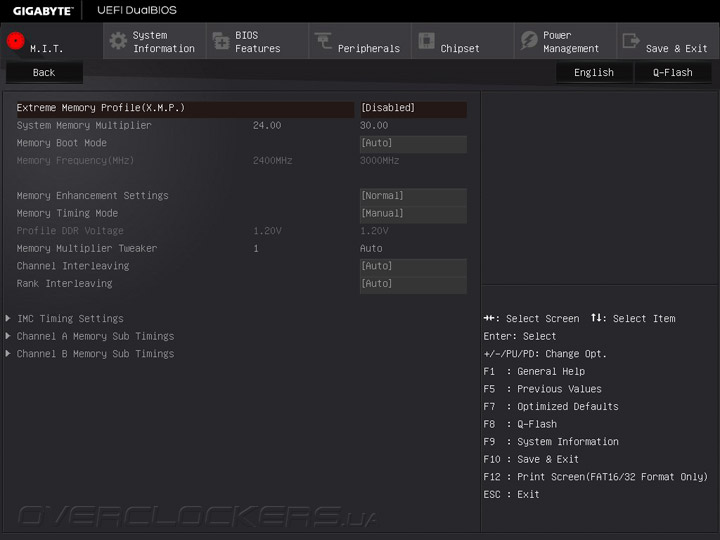

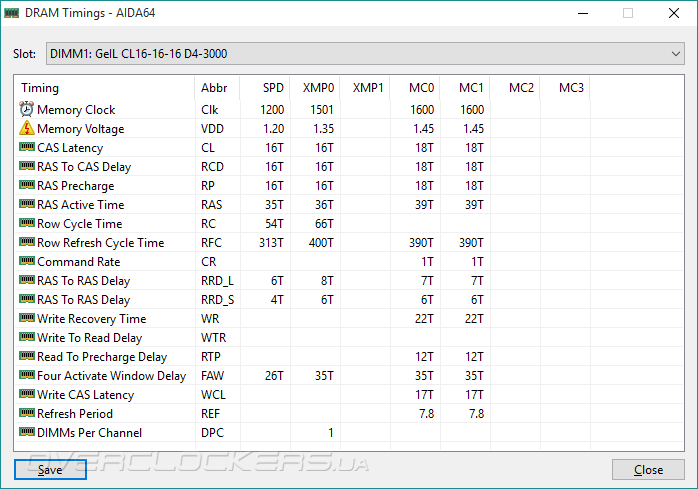

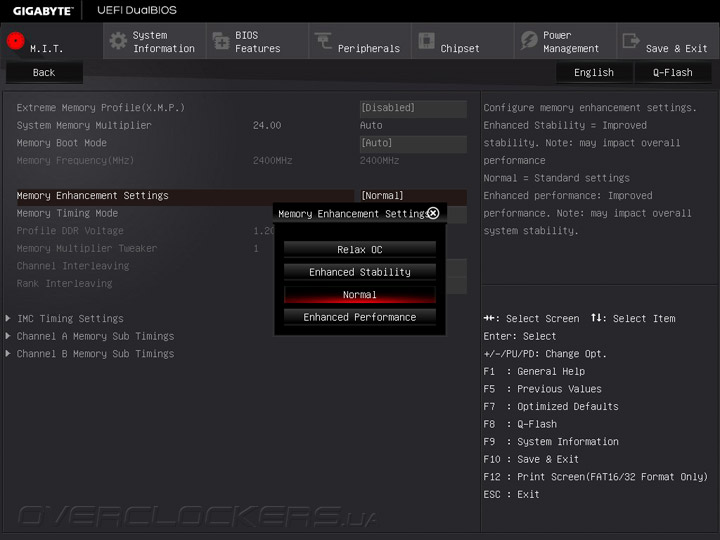

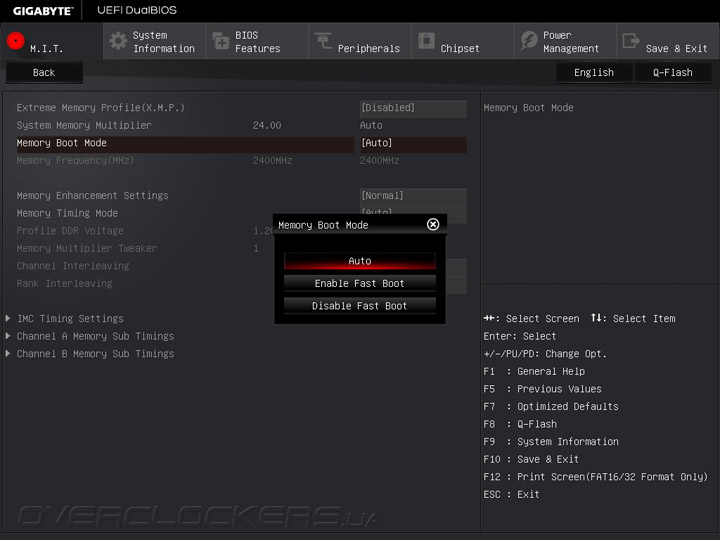

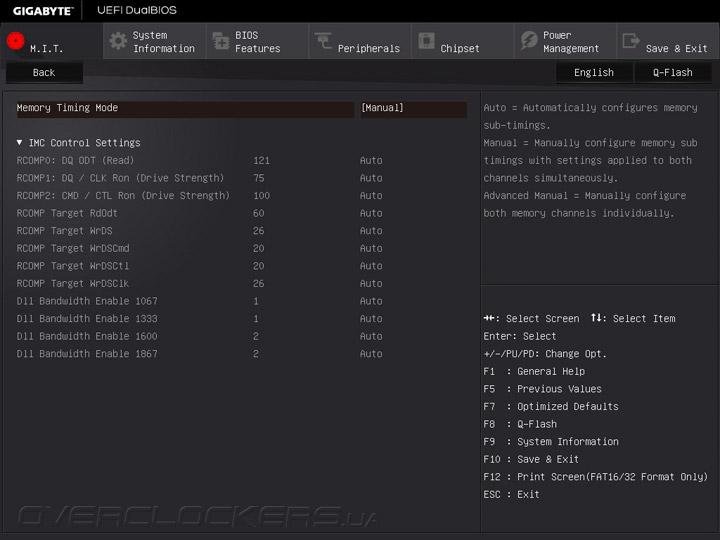

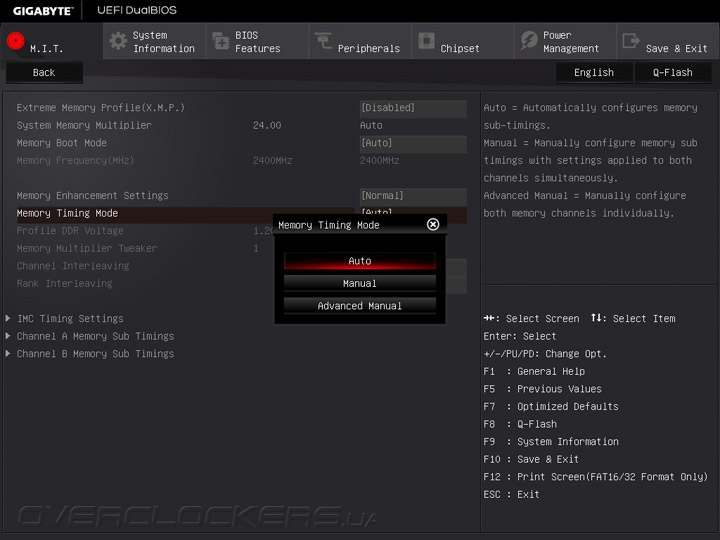

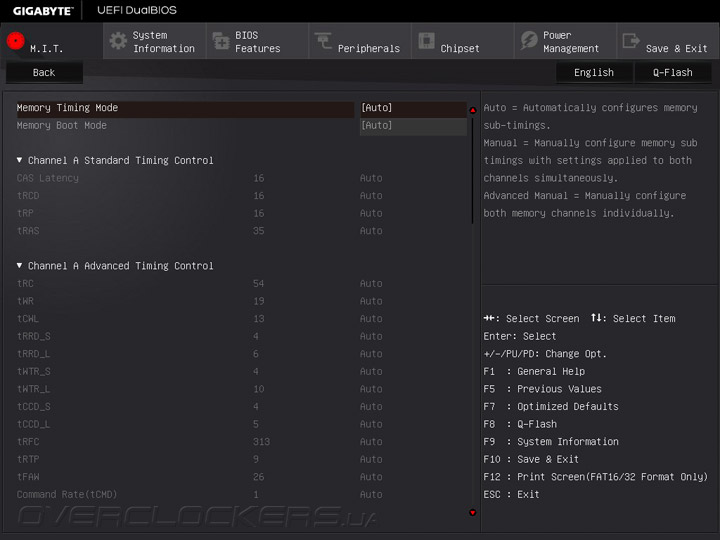

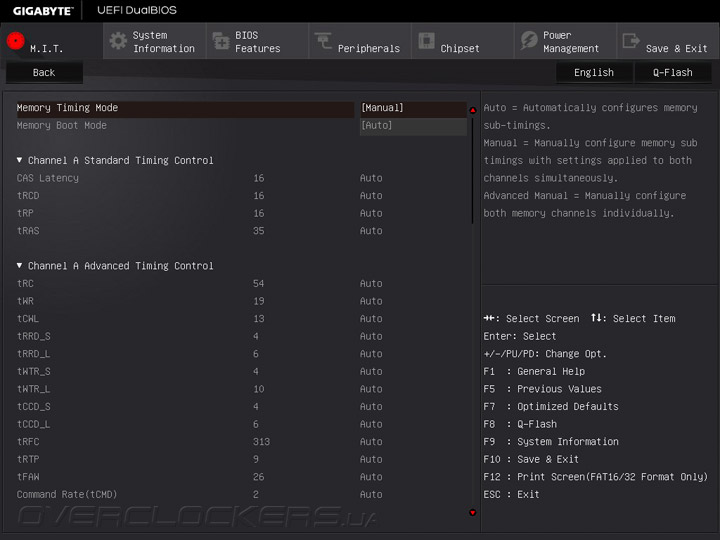

Для углублённой настройки модулей памяти предназначен подраздел Advanced Memory Settings.

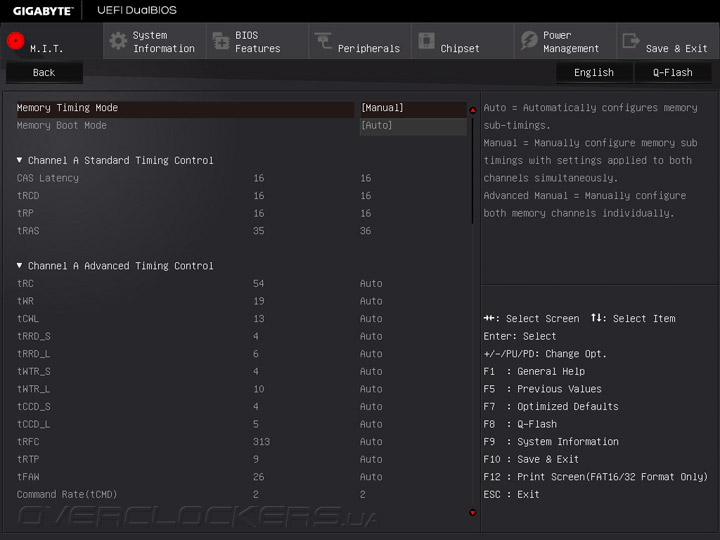

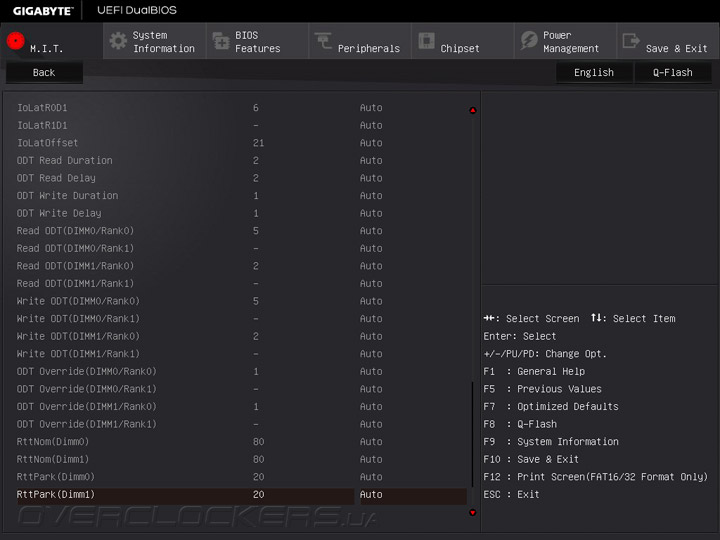

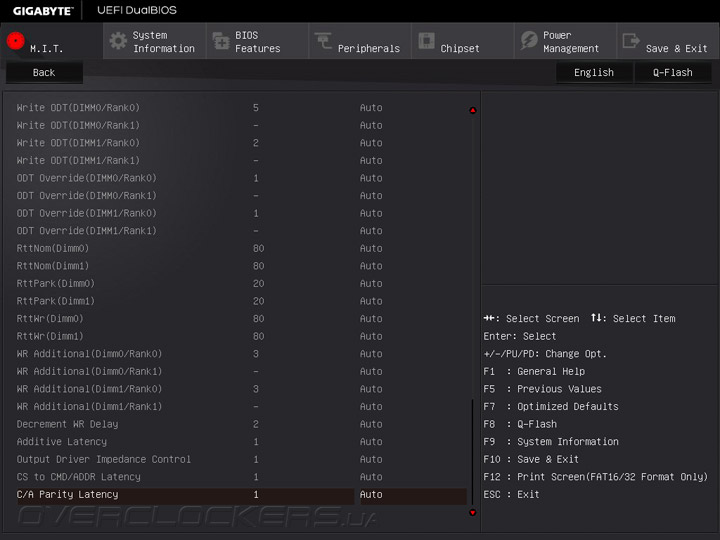

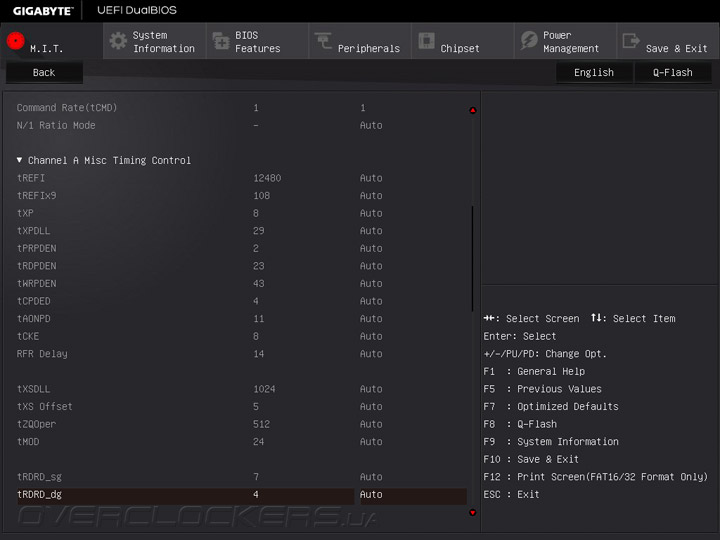

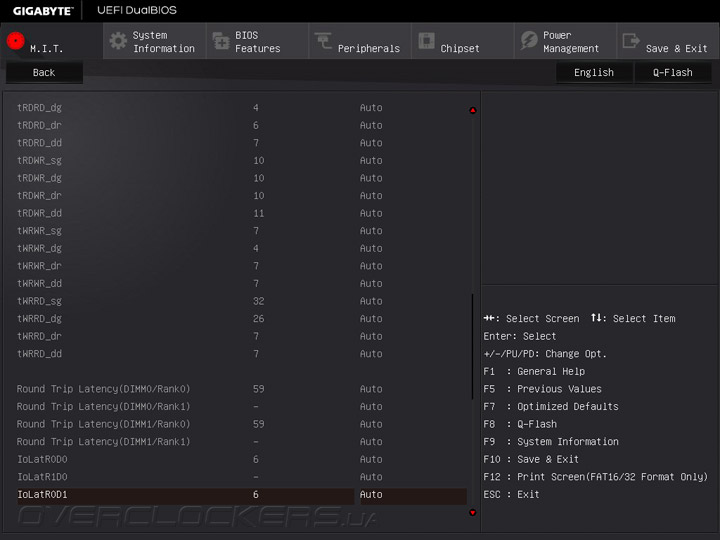

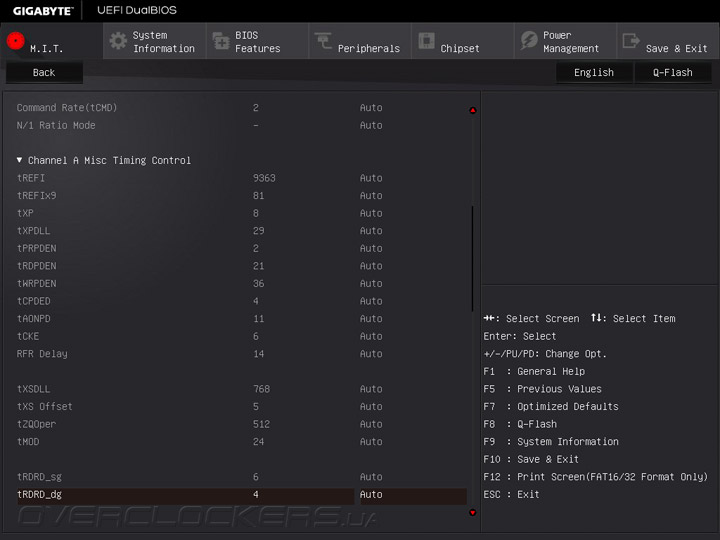

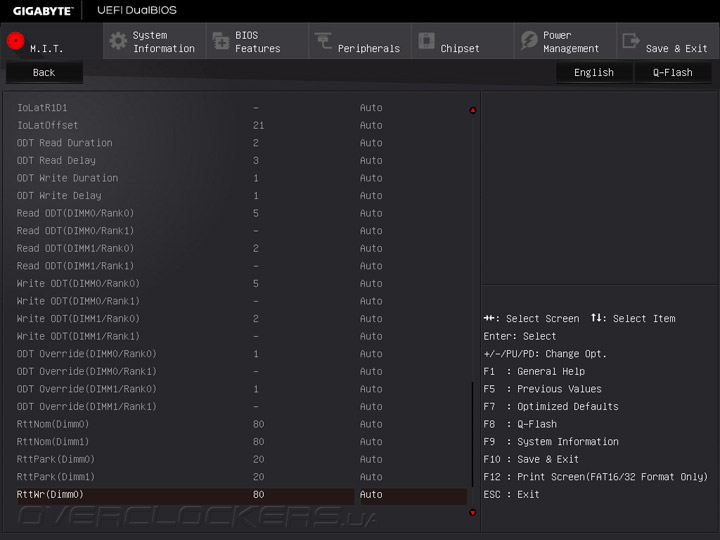

В свою очередь, в нём есть дополнительный подраздел с огромным числом таймингов работы памяти, доступных для настройки.

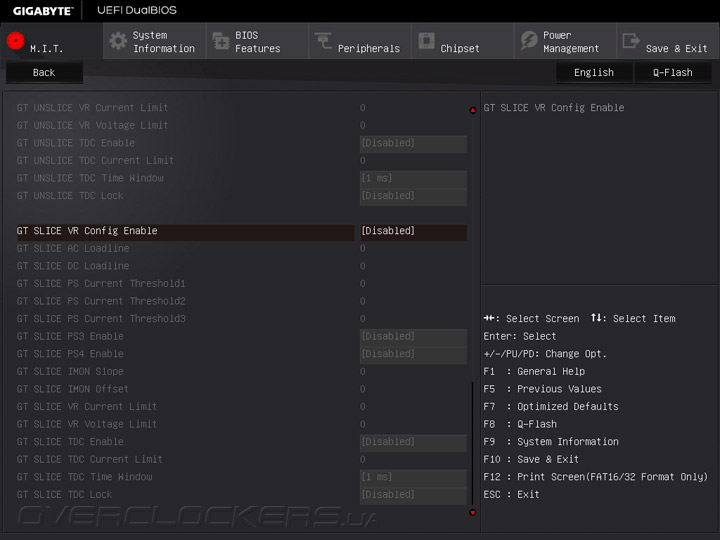

Следом идут ещё три окна дополнительных настроек, которые вряд ли потребуются даже оверклокерам.

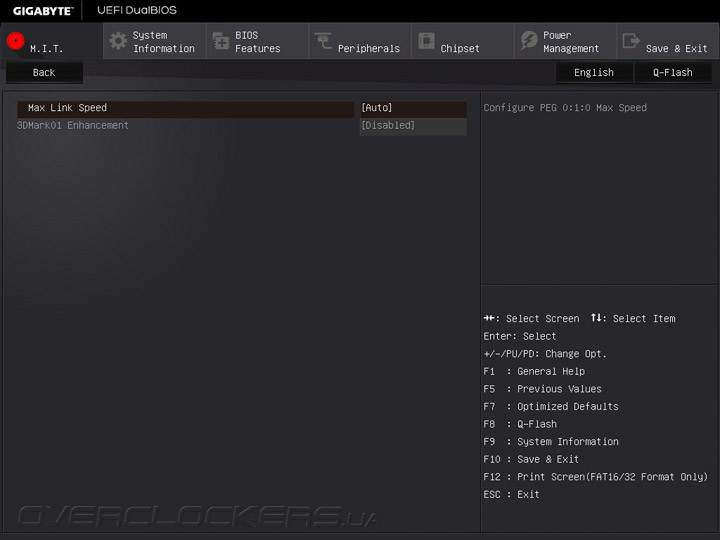

В небольшом подразделе с прочими настройками M.I.T. можно задать скорость работы слотов PCI Express и включить какие-то чрезвычайно актуальные оптимизации под тестовый пакет 3DMark 2001.

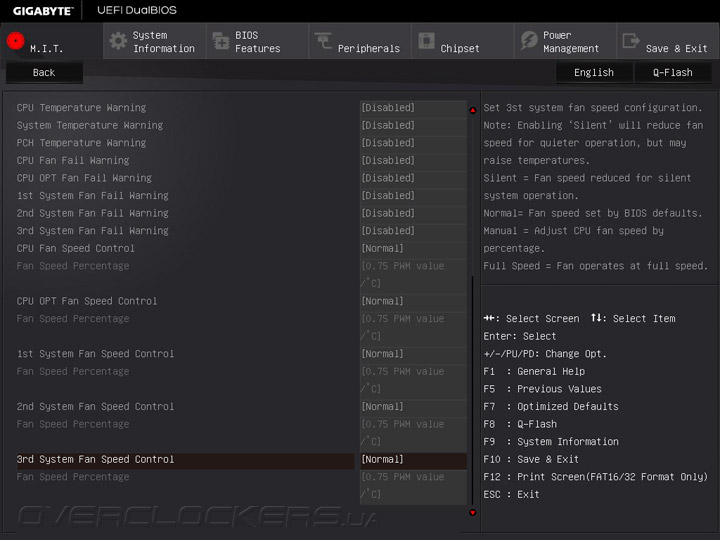

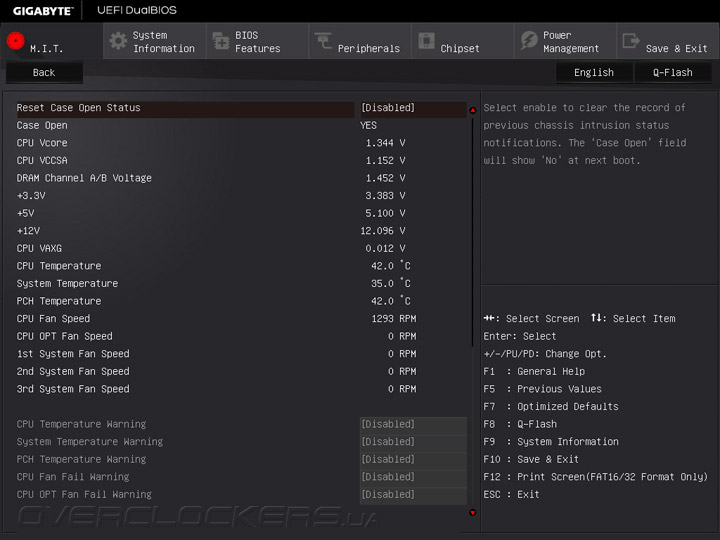

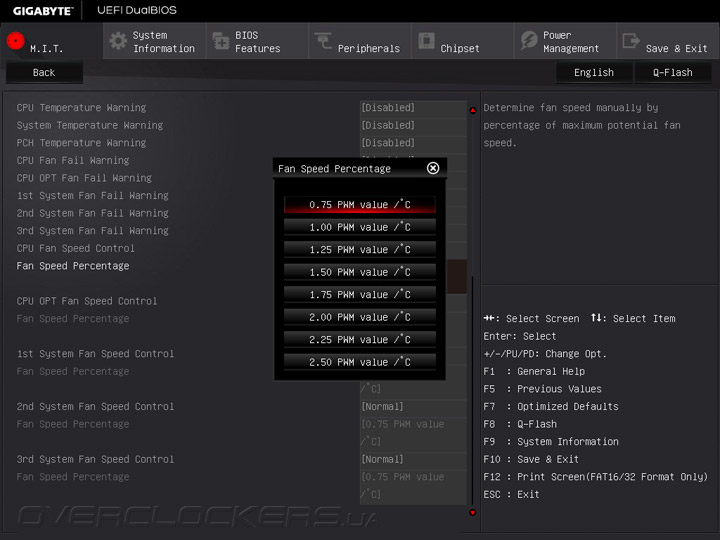

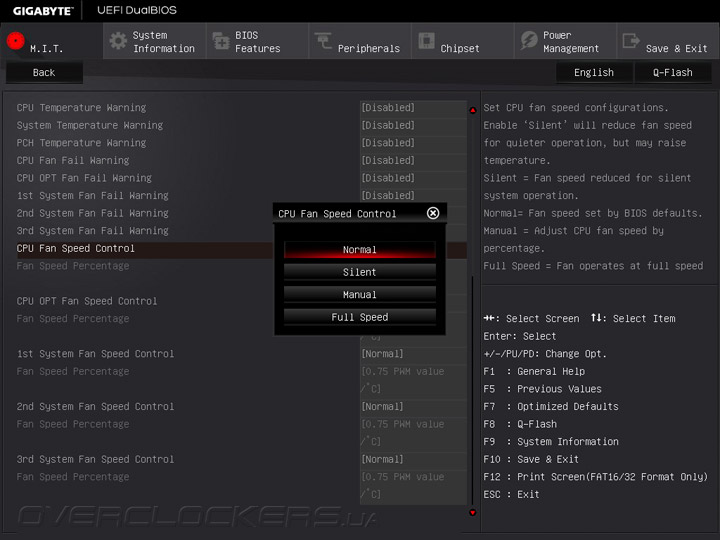

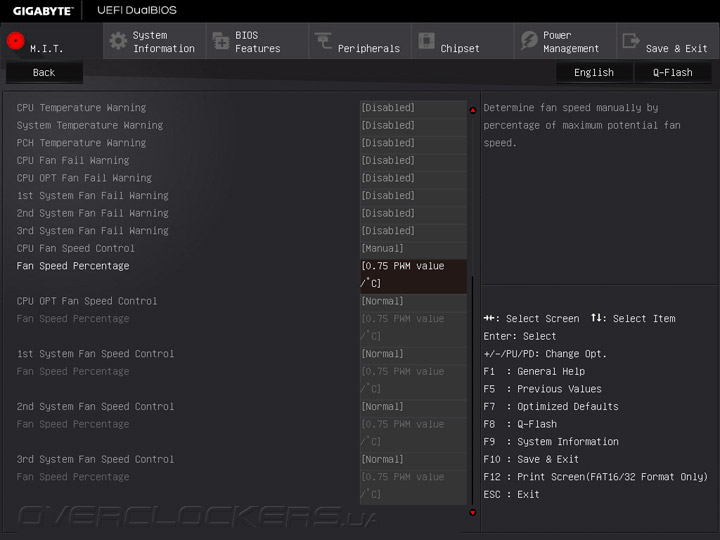

Максимально информативен и раздел мониторинга платы. Кроме того, здесь же можно настроить режимы работы вентиляторов, подключаемых к плате.

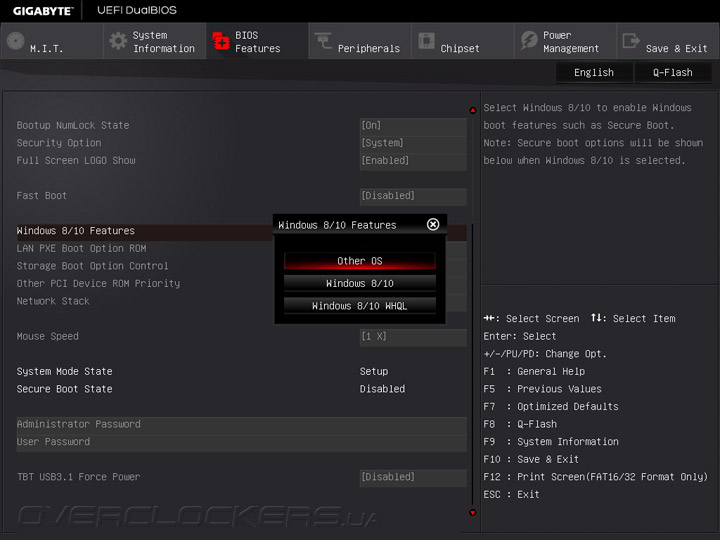

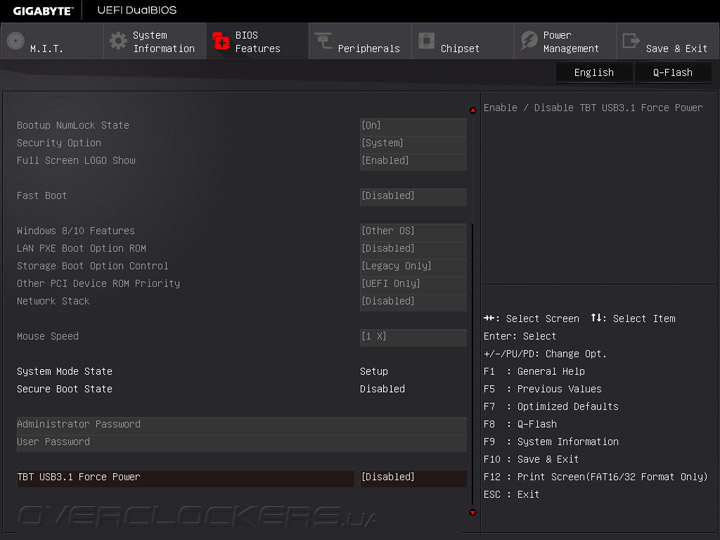

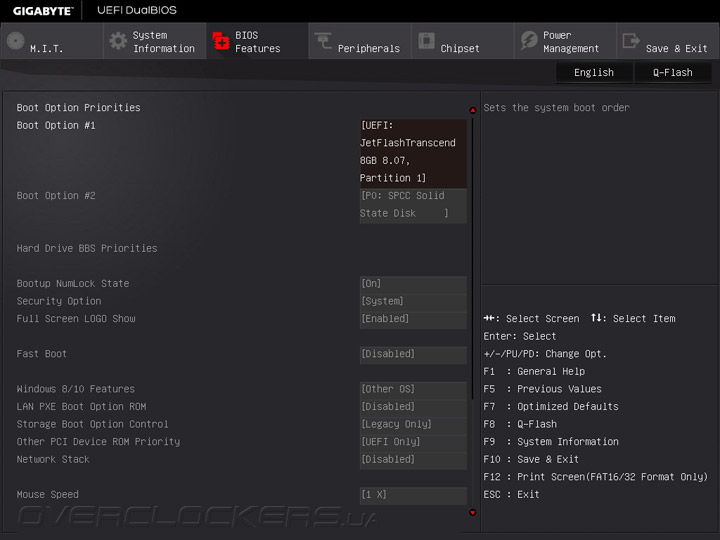

Прост и функционален раздел BIOS Features.

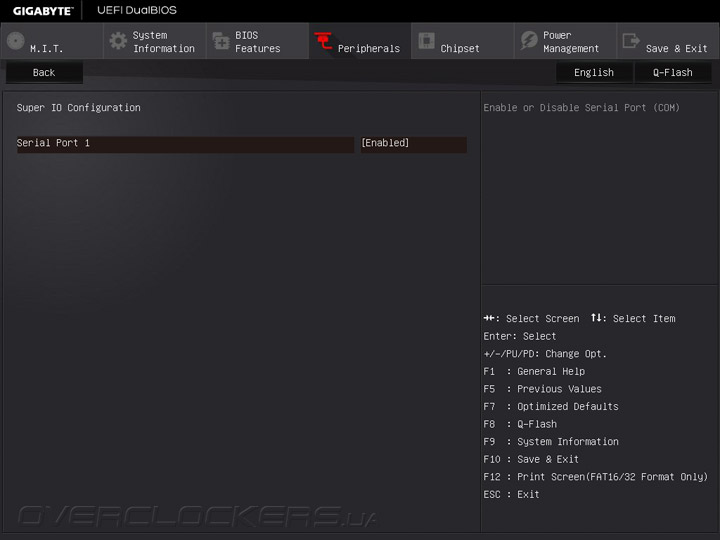

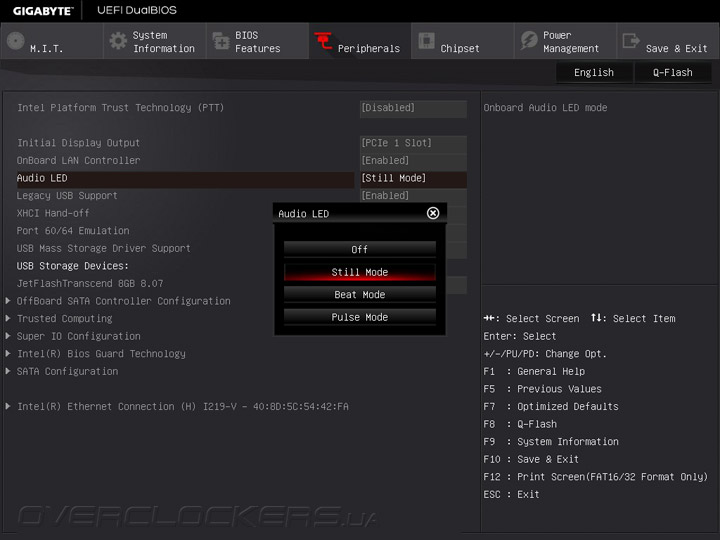

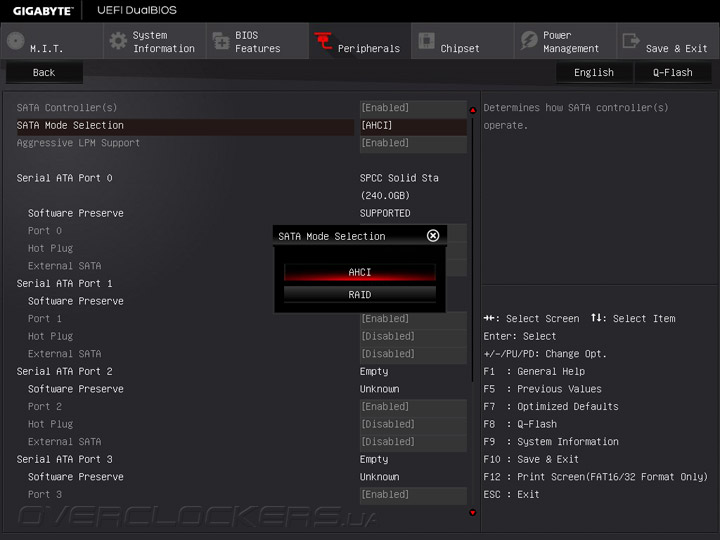

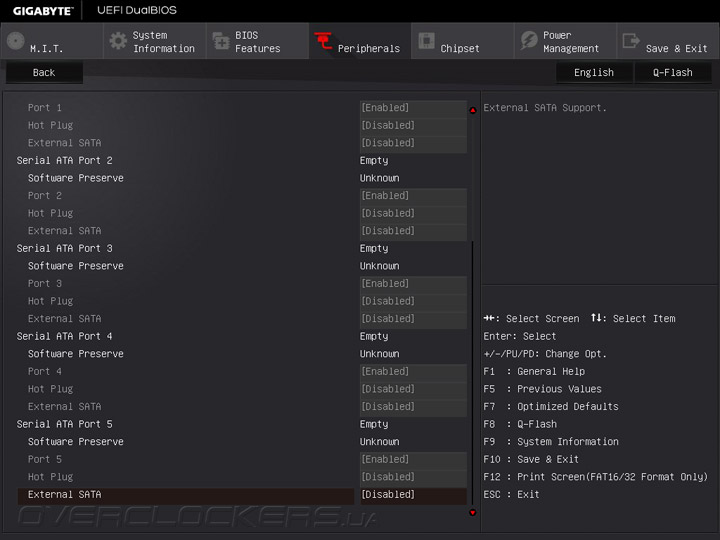

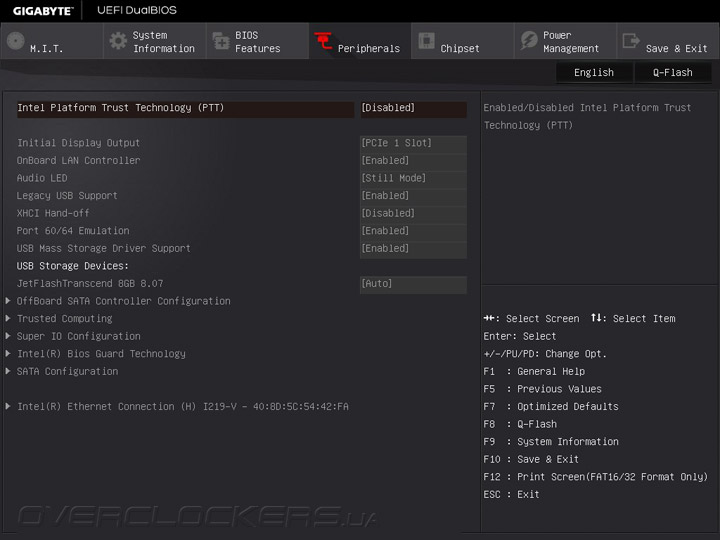

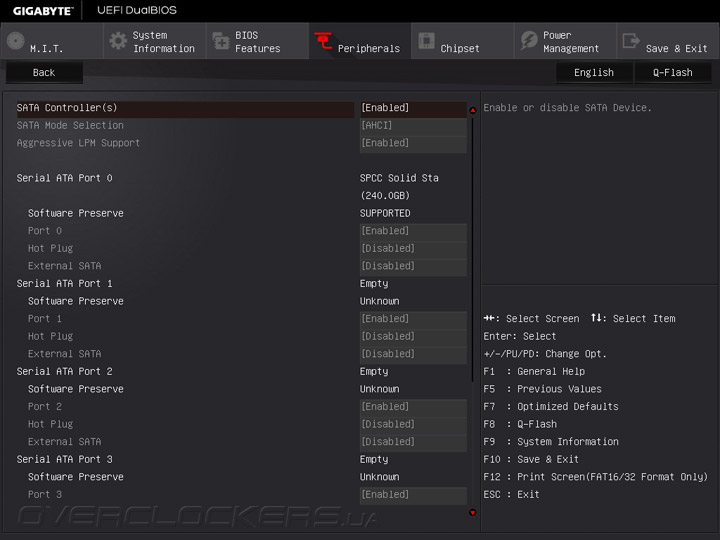

Возможности настройки периферийных устройств сгруппированы в одноимённом разделе с несколькими подразделами BIOS.

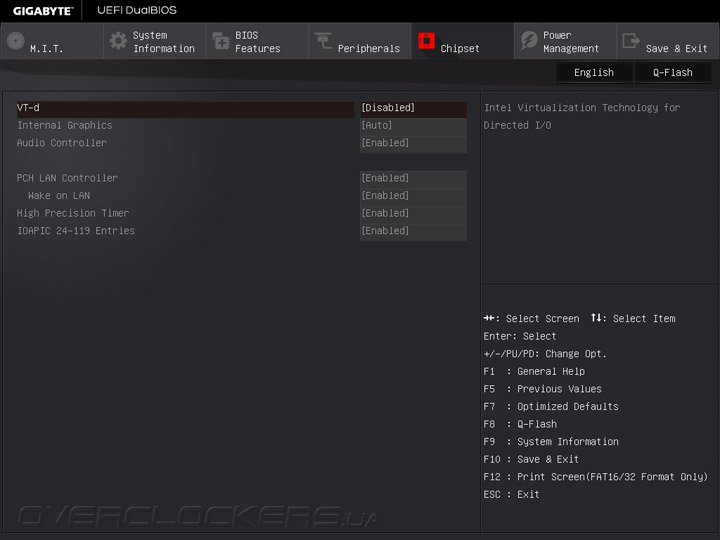

Контроллеры материнской платы, базирующиеся на чипсете, можно включать и выключать через раздел Chipset.

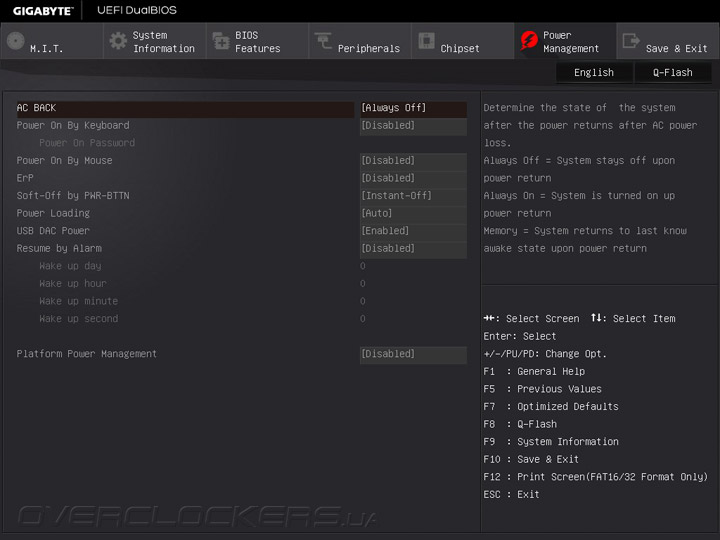

Настройки режимов питания платы выведены в специальный раздел BIOS.
Из встроенных в BIOS утилит есть только Q-Flash для обновления версии BIOS. Поэтому в данной плате Gigabyte GA-Z170X-Gaming GT выглядит бледнее конкурентов, наделивших BIOS своих плат целым пакетом полезных и не очень программ. Тем не менее к удобству работы и стабильности BIOS этой материнской платы серьёзных претензий у нас нет, а один недочёт мы обозначили выше. Добавим, что в помощь пользователям этой платы Gigabyte предлагает целый набор утилит из пакета App Center, а также EasyTune для разгона и Ambient LED для настройки цвета подсветки.
⇡#Разгон и стабильность
Проверка стабильности, оверклокерского потенциала и производительности материнской платы Gigabyte GA-Z170X-Gaming GT была проведена в закрытом корпусе системного блока при комнатной температуре около 24-25 градусов Цельсия. Для оценки её производительности мы сравнили её с недавно протестированной платформу на основе материнской платы ASRock Fatal1ty Z170 Gaming K6+. В результате конфигурации были составлены из следующих компонентов:
- системные платы:
- Gigabyte GA-Z170X-Gaming GT (Intel Z170 Express, LGA1151, BIOS F4 от 23.10.2015); (Intel Z170 Express, LGA1151, BIOS P1.60 от 25.09.2015);
Все тесты проводились в операционной системе Microsoft Windows 7 Ultimate x64 SP1 со всеми критическими обновлениями и с установкой драйверов Intel Chipset Drivers 10.1.2.9 WHQL, Intel Management Engine Interface (MEI) 11.0.0.1168 WHQL, GeForce 355.98 WHQL и сетевых драйверов Intel версии 1.1.56.1572. Стабильность системы при разгоне мы проверяли несколькими специализированными утилитами во главе со стресс-тестом LinX 0.6.5 AVX, а мониторинг осуществлялся с помощью HWiNFO64 версии 5.07-2670.
Спецификации платы Gigabyte вы уже видели выше в таблице, но мы дополним их скриншотом из информационно-диагностической программы AIDA64 Extreme.
При первом запуске платы Gigabyte GA-Z170X-Gaming GT в BIOS мы выбрали XMP-профиль для оперативной памяти и больше никаких изменений в настройки не вносили. Плата стартовала в штатном режиме, не завысив и не занизив частоту процессора.

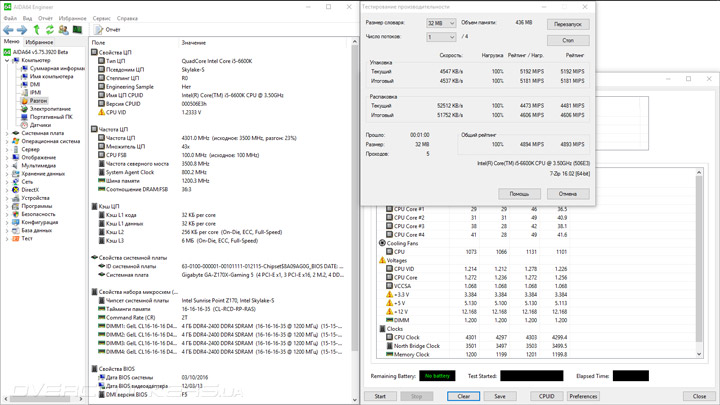

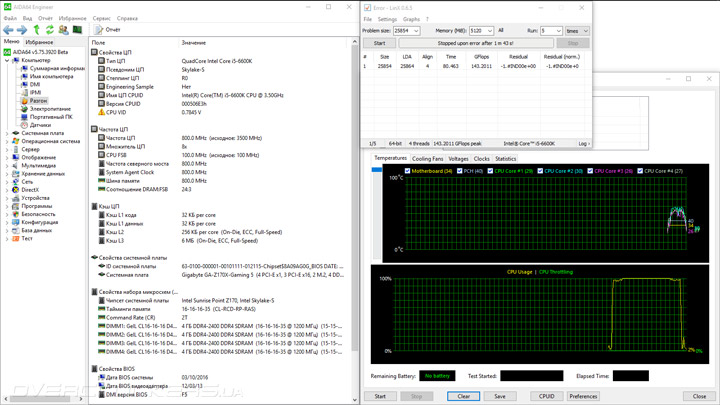

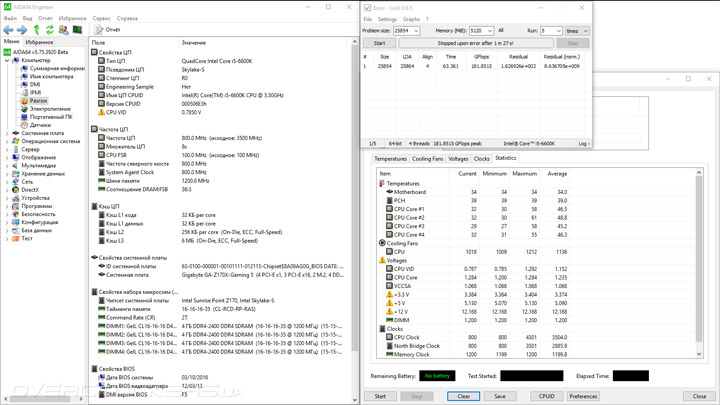

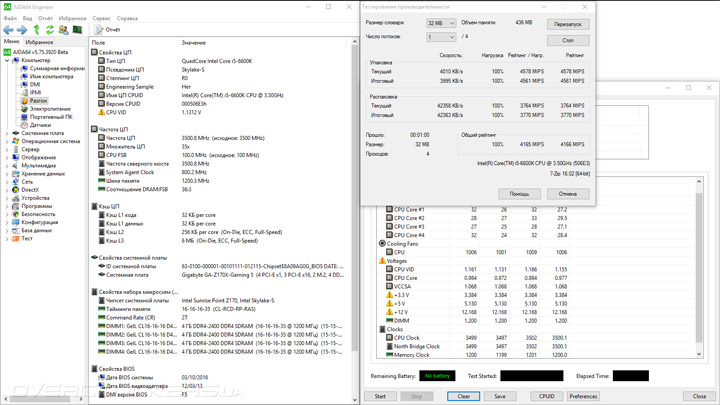

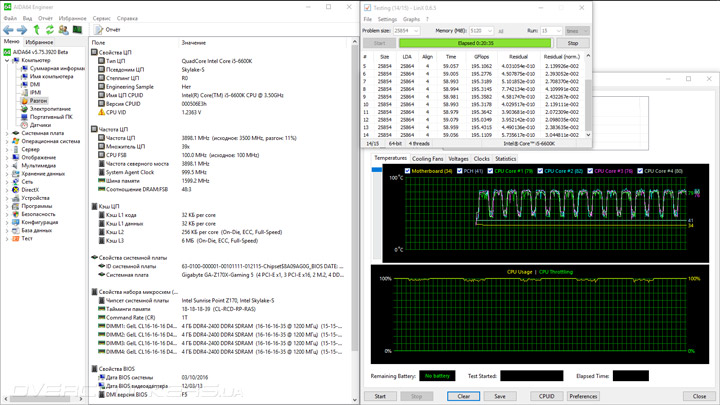

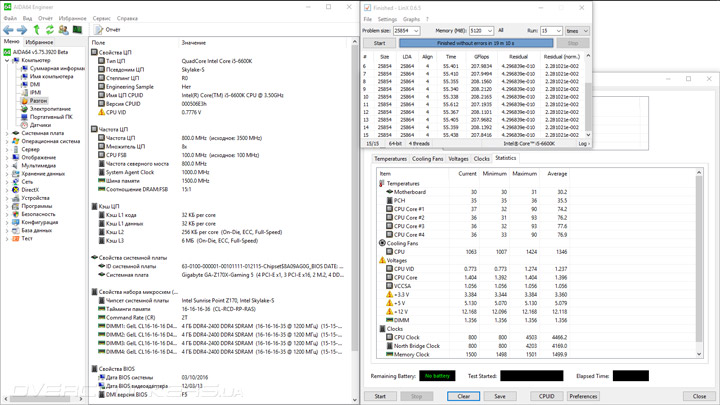

Первый тест Linpack на материнской плате при номинальных настройках продемонстрировал щадящие температуры процессора и стабильность системы.
Пиковая температура наиболее горячего ядра процессора не превысила отметку 60 градусов Цельсия, что даже ниже, чем мы получали с этим же экземпляром процессора на других материнских платах с чипсетом Intel Z170 Express.

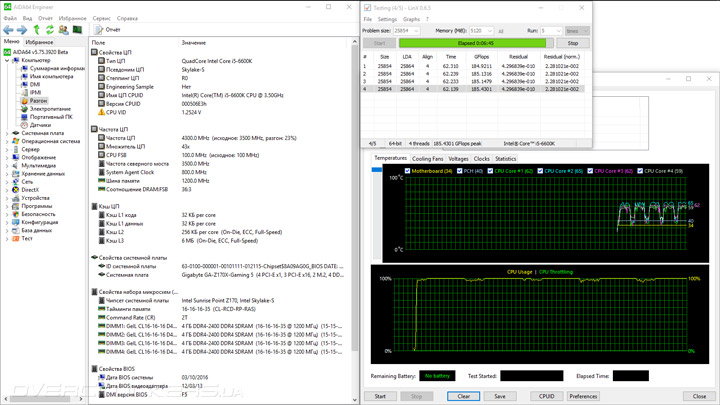

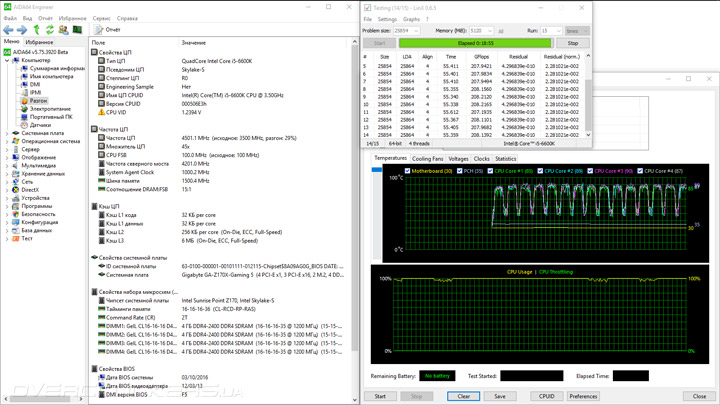

Первую попытку разгона Intel Core i7-6700K на Gigabyte GA-Z170X-Gaming GT можно сразу же назвать удачной, поскольку при множителе 46 он довольно легко взял частоту 4600 МГц при напряжении в BIOS 1,325 В, которое нам удалось постепенно снизить до 1,310 В.
При таком разгоне даже под Linpack процессор прогревался всего до 78 градусов Цельсия, и это несмотря на использование хоть и весьма неплохого, но скромного по нынешним меркам кулера.
Однако на таком разгоне мы не остановились – следующей целью были 4700 МГц, которых также удалось достичь при напряжении 1,34 В.
Как видим, температура процессора в сравнении с предыдущим результатом повысилась на 10 градусов Цельсия и достигла отметки 88 градусов, что уже близко к границе срабатывания механизма термозащиты. Стоит отметить, что такого же разгона этого экземпляра процессора мы достигали прежде и на других материнских платах, а более высоких частот уже не удавалось достичь. По всей видимости, необходимо снимать теплораспределитель и менять термоинтерфейс на кристалле, а также одновременно использовать более эффективное охлаждение.
А вот с разгоном по BCLK у Gigabyte GA-Z170X-Gaming GT не задалось. В то время как другие платы на Intel Z170 Express легко берут отметку 200 или даже 250 МГц, GA-Z170X-Gaming GT ограничилась скромной частотой 166 МГц. При этом, как мы сегодня выяснили, аппаратная составляющая у платы более чем достаточная для наиболее жёстких режимов работы, поэтому предположим, что проблема сравнительно низкого разгона по BCLK кроется в BIOS или в совместимости с конкретными модулями оперативной памяти. Впрочем, разгон процессоров Skylake-S по BCLK минимально полезен с практической точки зрения, так что вряд ли этот недостаток платы Gigabyte можно назвать серьёзным.
⇡#Производительность

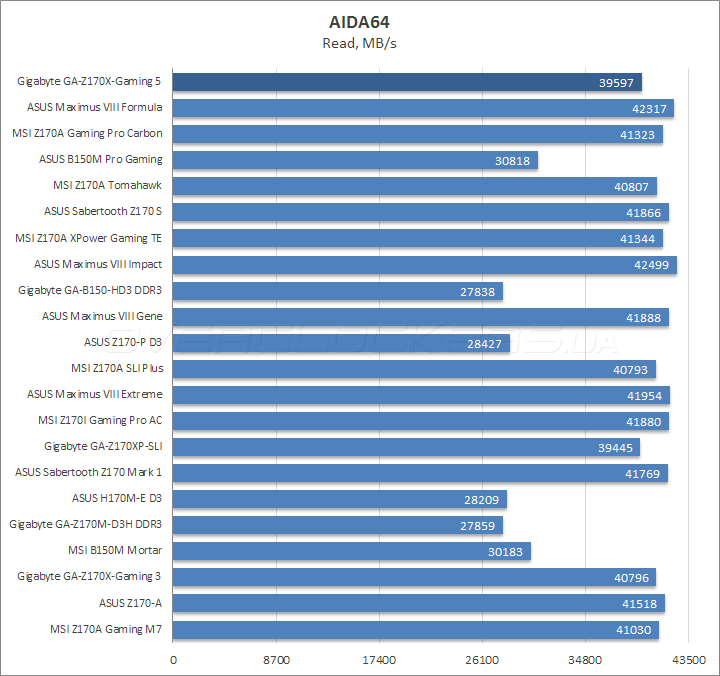

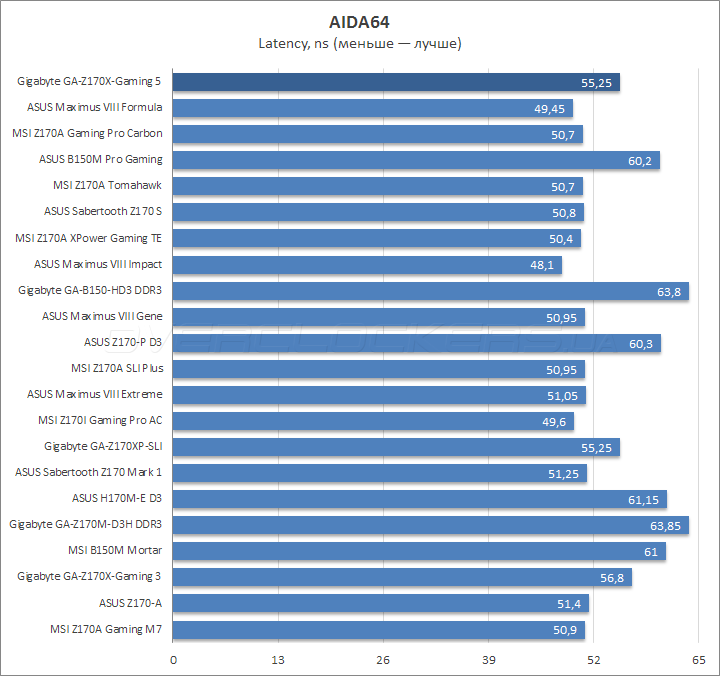

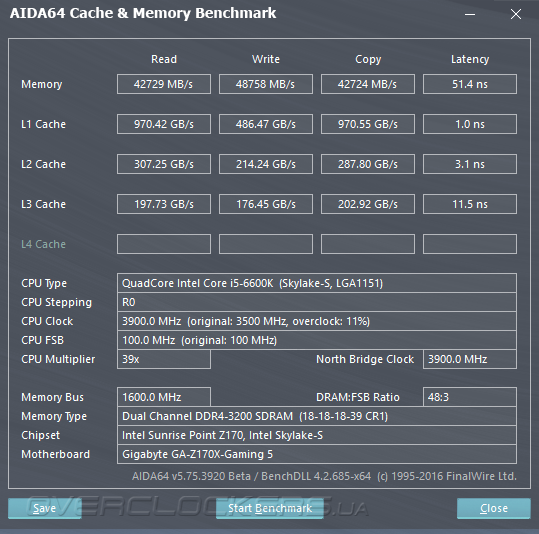

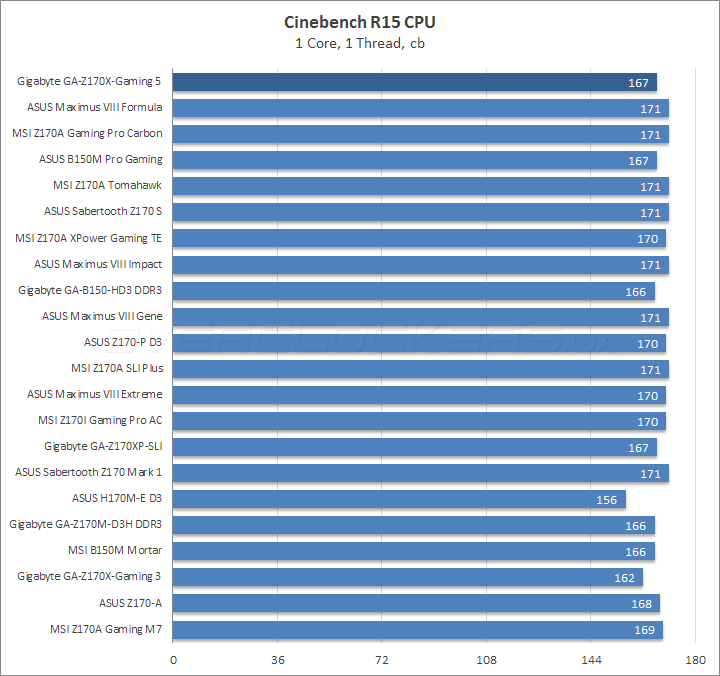

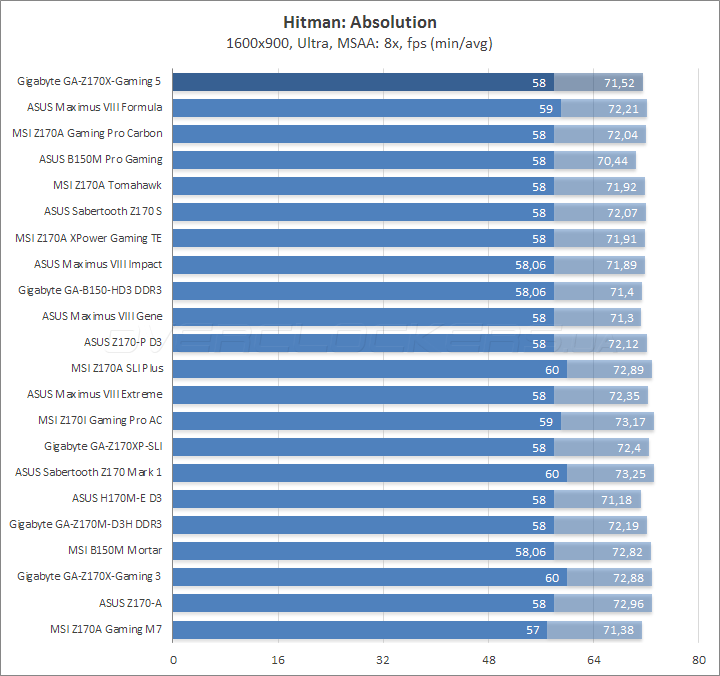

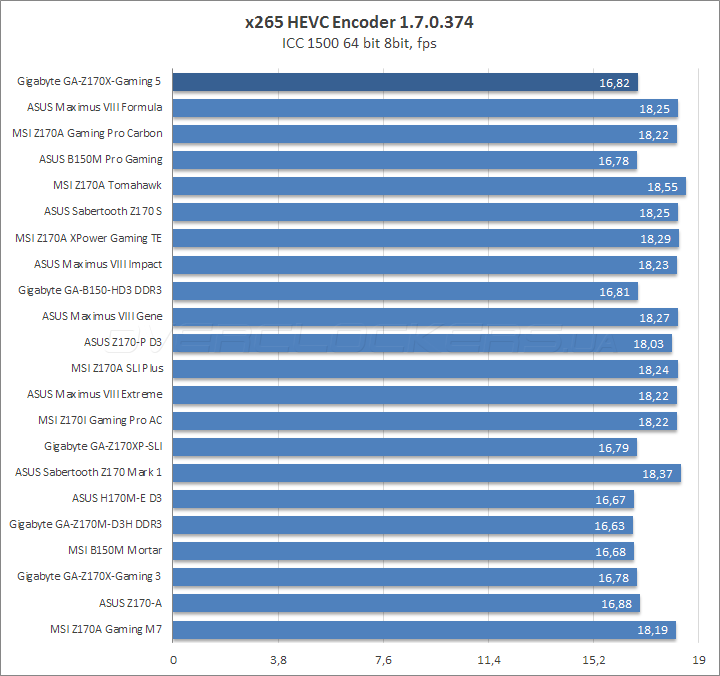

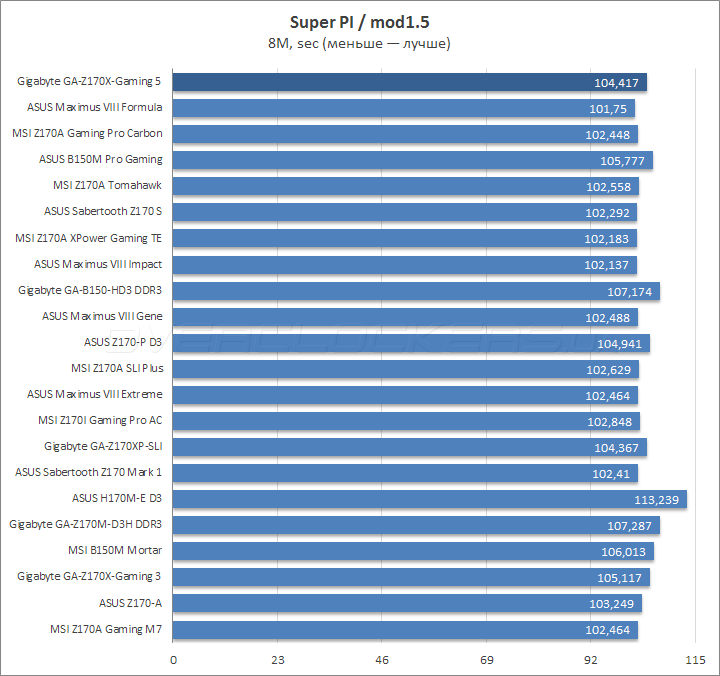

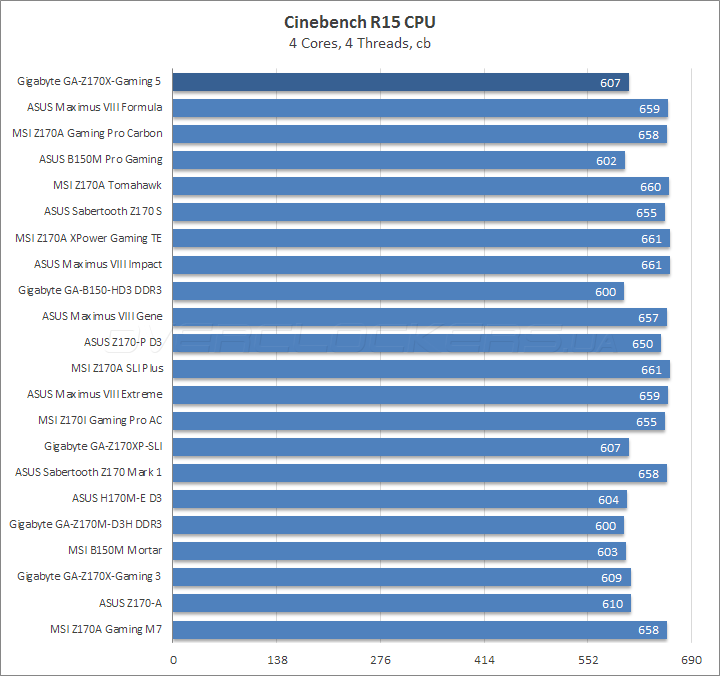

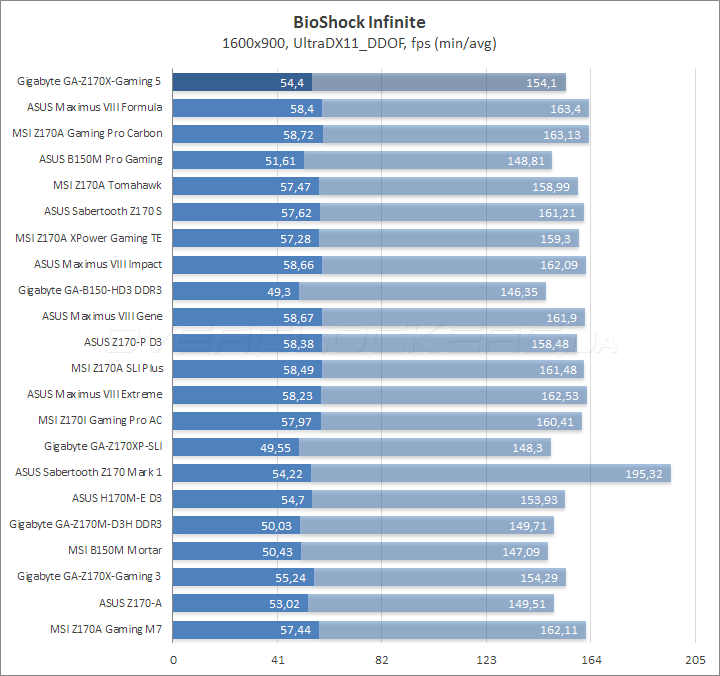

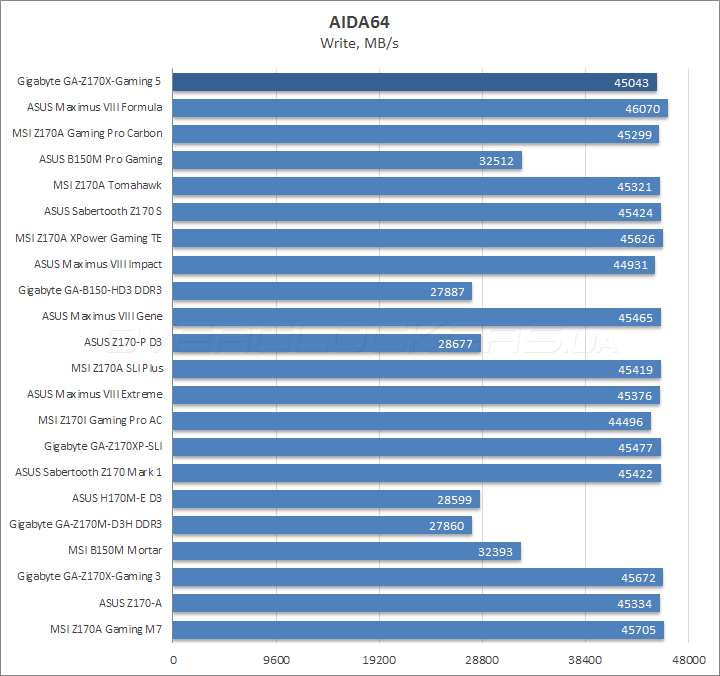

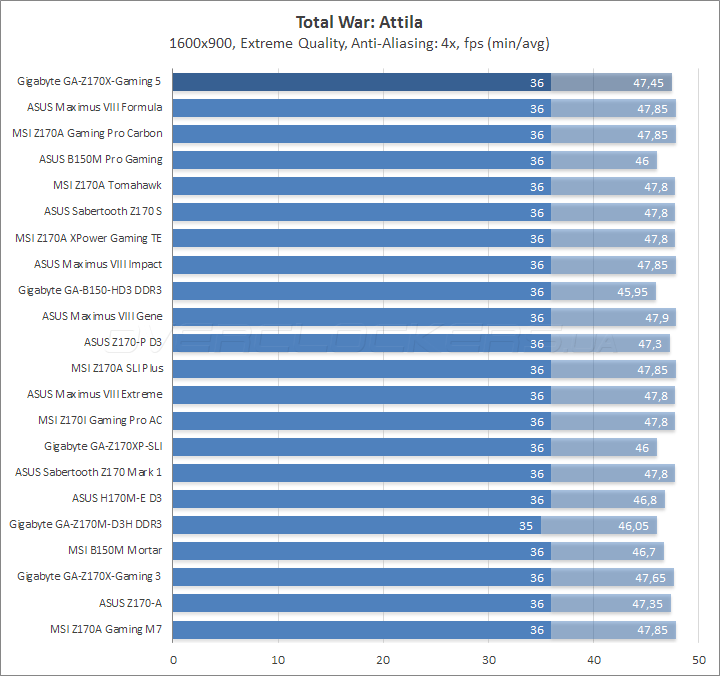

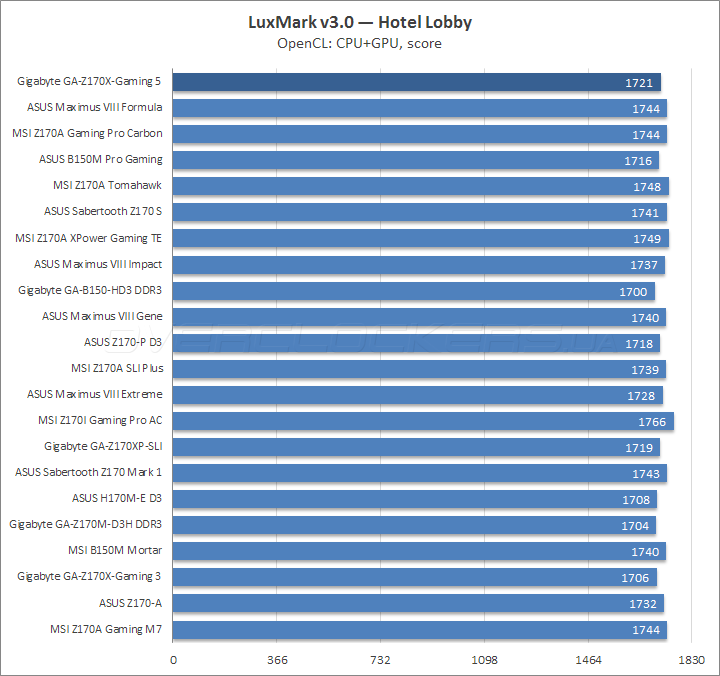

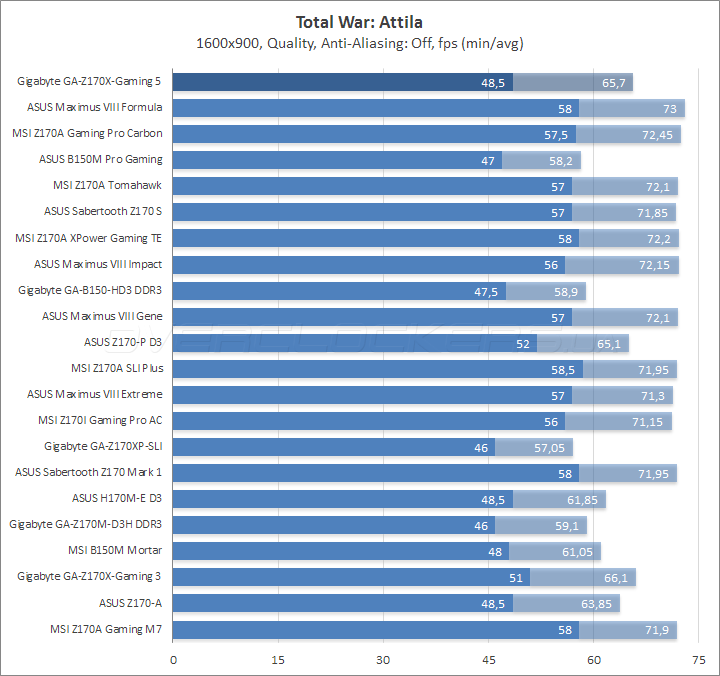

Сравнение новой платы Gigabyte GA-Z170X-Gaming GT по производительности мы проведём с ранее протестированной платой ASRock Fatal1ty Z170 Gaming K6+, которая по результатам наших тестов продемонстрировала самые высокие показатели среди всех плат на чипсете Intel Z170 Express. На обеих платах процессор тестировался только при разгоне до частоты 4700 МГц. На сей раз разницы между тестовыми платформами не было вообще никакой, в том числе не различались тайминги оперативной памяти и её объём.
Разница в производительности между платами оказалась заметной только в тесте памяти AIDA64 и тесте WinRAR. В обоих этих бенчмарках Gigabyte GA-Z170X-Gaming GT немного уступила ASRock Fatal1ty Z170 Gaming K6+, но разница оказалась совершенно некритичной. В остальных пяти тестах производительность этих плат при разгоне процессора до 4700 МГц одинакова.
⇡#Заключение
При нынешнем обилии материнских плат на чипсете Intel Z170 Express на рынке и очень острой конкуренции во всех ценовых диапазонах нужно не просто быть одной из многих плат со своей фирменной раскраской, а предложить пользователям нечто по-настоящему уникальное и особенное. И, на наш взгляд, Gigabyte GA-Z170X-Gaming GT это удалось: она оснащена такими выгодно выделяющими её новшествами, как три порта SATA Express, два Ultra M.2 с возможностью работы в режимах RAID, высококачественный звук Creative SoundCore 3D, поддержка высокоскоростного интерфейса Thunderbolt 3, подсветка задней панели, покрытие золотом контактов процессорного разъёма и усиленные PCI-E слоты.
Не уступает GA-Z170X-Gaming GT одноклассникам и в плане оснащённости «игровыми» сетевыми интерфейсами, быстрыми USB 3.1, всевозможными оверклокерскими фишками, включая точки для измерения напряжений, а также конечной производительностью при разгоне. Из несовершенств GA-Z170X-Gaming GT можно отметить отсутствие в числе видеовыходов DVI-порта, который многие наверняка уже считают атавизмом, но кому-то он до сих пор пригождается; некоторые особенности BIOS, отмеченные по ходу его изучения; скромный разгон по BCLK и, как это ни странно, высокую стоимость материнской платы. С последним, увы, придётся мириться, в особенности российским покупателям, для которых разница между рекомендованной и розничной стоимостью платы удивительно велика.
Обзор и тест материнской платы GIGABYTE GA-Z170MX-Gaming 5
В то время, как ASUS и MSI успешно наполняли прилавки магазинов своими видеокартами и материнскими платами, некоторые могли заметить, что GIGABYTE как-то выпала из обоймы. Но спустя какое-то время мы…
В то время, как ASUS и MSI успешно наполняли прилавки магазинов своими видеокартами и материнскими платами, некоторые могли заметить, что GIGABYTE как-то выпала из обоймы. Но спустя какое-то время мы стали свидетелями серьезных подвижек в сегменте графических ускорителей и на данном этапе можно смело утверждать, что модели из серии Xtreme Gaming являются если не лучшими, то уж точно входят в их число. Прошло еще какое-то время и подоспели материнские платы. Если обратиться к ассортименту GIGABYTE и остановить своё внимание на самом продвинутом чипсете Z170, то многие удивятся такому разнообразию. К сожалению, в нашей рознице можно найти лишь малую часть продукции этого бренда, видимо остальное подоспеет позднее. Как бы то ни было, будет любопытно познакомиться с новинками от GIGABYTE и в первую рассмотреть материнскую плату GA-Z170MX-Gaming 5, которая ориентирована на компактную игровую систему.
Спецификация
- Производитель: GIGABYTE;
- Модель: GA-Z170MX-Gaming 5;
- Сокет: LGA1151;
- Поддерживаемые процессоры: Core i7/Core i5 (Skylake-S);
- Чипсет: Intel Z170;
- Память: 4 x DIMM, до 64GB, DDR4;
- Слоты расширения: 3 x PCIe 3.0 x16, 1 х PCIe 3.0 x1;
- Поддержка SATA/RAID: чипсет 6 x SATA 6Gb/s портов с поддержкой Raid 0, 1, 5, 10; 3 x SATA Express port, M.2 Socket 3 (тип 2242/2260/2280);
- Сетевой контроллер: Qualcomm Atheros Killer E2201;
- Поддержка Wi-Fi/BT: отсутствует;
- Аудиокодек: Realtek ALC1150;
- Порты USB: 1 x USB 3.1 (Type-C), 1 x USB 3.1 (Type-A), 7 × USB 3.0, 6 × USB 2.0;
- Питание материнской платы: 24 + 8 pin;
- Разъемы на задней панели: 2 × USB 2.0, 1 x PS/2, VGA, DVI, HDMI, 1 x USB 3.1 (Type-C), 1 x USB 3.1 (Type-A), 3 × USB 3.0, Ethernet, оптический выход, 5 × аудио разъёмов;
- Форм-фактор: Micro ATX;
- Цена: 13500 руб.
Позиционирование
Положа руку на сердце можно без утайки сказать, что компания GIGABYTE серьезно опоздала с выходом своих новинок на рынок. Ситуация усугубляется еще тем, что цены из-за разницы валютного курса заметно изменились. Делать ставку на наиболее дорогие решения сейчас не совсем оправдано, так как спрос постепенно переходит в бюджетный сегмент. Добавляют неприятностей и серьезные конкуренты в лице ASUS и MSI, которые уже давно насытили рынок всевозможными моделями, начиная от самых дешёвых и заканчивая топовыми решениями. В довершении ко всему можно посетовать на отсутствие в рознице некоторыхмоделей, которые указаны в ассортименте на сайте производителя. Учитывая все вышесказанное отвоевать обратно часть рынка GIGABYTE будет весьма затруднительно.
Упаковка и комплектация
К сожалению, материнская плата досталась на обзор без упаковки и комплектации, но пройти мимо этого раздела никак нельзя. На данный момент существует две разновидности оформления у искомой модели. Первая коробка стандартного типа несёт на себе логотип G1 Gaming, а вторая, оформлена в стиле игры Heroes of the Storm. Дизайн и внешний вид как типовой, так и расширенной версии упаковки весьма интригует.
В типовой комплект поставки включено:
- Подробное руководство пользователя;
- Документация по установке;
- Диск с драйверами;
- Заглушка на заднюю панель корпуса;
- Четыре кабеля SATA 6 Гбит/с;
- G-коннектор для подключения коннекторов передней панели;
- Фирменная наклейка;
- Мостик SLI.
Расширенный комплект Heroes of the Storm дополняет стильная табличка на дверь и брошюра с условиями участия в совместной акции GIGABYTE и Blizzard.
Внешний вид и особенности платы
Устройство соответствует стандарту Micro ATX (244 х 244 мм). Немного странно, но на сайте производителя и в массе других источников приводятся снимки с печатной платой в черном цветовом исполнении. На самом же деле плата темно-коричневая, из-за чего часть потребителей пройдут мимо этой модели. С другой стороны дизайн вышел на редкость удачным, впрочем, как и у других моделей Gaming серии.
Если упомянуть о компоновке, то здесь все логично и продумано. Все необходимые порты разведены по краям платы, что создает дополнительное удобство при сборке компьютерных комплектующих. Для подключения вентиляторов на плате доступно 5 разъемов по 4-пин каждый, что позволит регулировать скорость их вращения.
Панель со всевозможными интерфейсами включает в себя:
- 2 × USB 2.0;
- 1 x PS/2;
- 1 x VGA;
- 1 x DVI;
- 1 x HDMI;
- 1 x USB 3.1 (Type-C);
- 1 x USB 3.1 (Type-A);
- 3 × USB 3.0;
- 1 x LAN (RJ45);
- оптический выход;
- 5 × аудио разъёмов.
Очень странно наблюдать наличие VGA и отсутствие DisplayPort на материнской плате ориентированной на геймеров.
Для дополнительного питания предусмотрено наличие коннектора 8-пин, а для вентилятора на задней стенке корпуса рядом предусмотрен 4-х контактный разъем SYS_FAN1.
Если вы намерены использовать кулер башенного типа с двумя вентиляторами или же готовую систему жидкостного охлаждения с радиатором 240/280 мм, то 4-х пиновые разъемы CPU-FAN/CPU_OPT придутся как нельзя кстати. Левее под маркировкой AS358M скрываются два маломощных операционных усилителя, а микросхема Nuvoton 3941S-A отвечает за точную регулировку оборотов вентиляторов.
Питание памяти реализовано по однофазной схеме, за управление отвечает ШИМ-контроллер Richtek с маркировкой RT8120. В качестве силовых элементов выступают N-канальные транзисторы SiRA12DP и SiRA18DP от Vishay Siliconix. Здесь же расположен еще один 4-х контактный разъем для системного вентилятора, а за 24-х пиновым коннектором расопложена микросхема Nuvoton 3941S-A.
Для модулей памяти доступно 4 слота с возможностью установки до 64 Гб. Заявлена поддержка широкого спектра частот от 2133 МГц до «заоблачных» 3466 МГц в режиме ОС. Защелка на каждом слоте только одна, с другой стороны предусмотрен фиксатор. Подобный подход существенно облегчает установку оперативной памяти, а при демонтаже вам не потребуется снимать видеокарту.
Рядом с коннектором 24-пин расположено два разъема для вывода портов USB 3.0 на переднюю панель корпуса. Здесь же находится один разъем SATA Express.
Шесть портов SATA 6 Гбит/с базируются на интегрированном в родной чипсет контроллере.Причем, все порты также являются составной частью трех разъемов SATA Express. Производителем заявлена поддержка Raid 0, 1, 5, 10.
Микросхемы с маркировкой MX25L12873F это флеш память объемом 128 мегабит от Macronics. Благодаря этим чипам на плате реализована функция Dual-BIOS. Также, в этом углу платы расположен 4-х пиновый разъем для корпусного вентилятора SYS_FAN1 и реализовано подключение коннекторов корпусной панели по цветовой дифференциации. Для еще более удобного подключения вы можете воспользоваться комплектным G-коннектором.
На нижней кромке посередине расположено:
- COMA – разъем для COM порта;
- TPM – разъем для TPM модуля (повышение безопасности системы);
- F_USB1/ F_USB2 – коннекторы USB 2.0.
На нижней кромке слева можно обнаружить:
- F_Audio – вывод звука не переднюю панель;
- SPDIF_O – цифровой выход;
- THB_C – необходим для подключения платы с коннекторами Thunderbolt.
Микросхема промаркированная как OPA2134PA является двухканальным аудиоусилителем производства Texas Instruments. Следует отметить, что производитель предусмотрел возможность апгрейда этой микросхемы на LM4562NA от той же Texas Instruments.
Под защитным кожухом с надписью AMP-UP Audio скрывается уже зарекомендовавший себя восьмиканальный Realtek ALC1150. Рядом можно найти блок с переключателями, которые позволяют добиться усиления звукового сигнала в 2,5 или 6 раз. Дополняют картину звуковой подсистемы аудио-конденсаторы компании Nichicon. Своеобразным элементом дизайна, который уже стал визитной карточкой многих дорогих материнских плат, является возможность подсветки звукового тракта.
В качестве сетевого контроллера используется Qualcomm Atheros Killer E2201. Данное решение позволяет настроить приоритет трафика посредством специальной утилиты.
Для установки плат расширения доступно три разъема PCIe 3.0/2.0 x16 и один PCIe 3.0 x1, которые работают по следующей схеме:
- 1 — PCIe 3.0/2.0 x16 (x16 или x8);
- 2 — PCIe 3.0/2.0 x1;
- 3 — PCIe 3.0/2.0 x16 (x8);
- 4 — PCIe 3.0/2.0 x16 (x4).
Таким образом вы можете объединить две видеокарты в SLI или CrossFireX. Хочу также отметить наличие усиленных разъемов, что позволит избежать повреждения слотов PCIe 3.0/2.0 x16 при установке габаритных и тяжелых графических ускорителей. Да и к слову сказать, такие разъемы смотрятся на плате гораздо более выразительнее, чем стандартные.
Плата снабжена разъемом M.2, который позволяет подключать совместимые устройства различного типоразмера (2242/2260/2280).
За распределение пропускной способности шин PCI-e ответственны специализированные мультиплексоры ASM1480 производства ASMedia. Под крышкой Turbo B-Clock скрывается микросхема ответственная за настройку частоты шины BCLK, что даёт несколько большие возможности по разгону, нежели при использовании одного лишь свободного множителя.
На микросхему IT8628E возложены функции по системному мониторингу и управление работой портов COM и PS/2.
Радиаторы для силовых элементов подсистемы питания крепятся на пластиковые штыри и надо признать, что плотность прижима здесь невысока. При небольших усилиях радиаторы отклоняются то в одну, то в другую сторону. Несмотря на это, каких-либо проблем с температурой в процессе эксплуатации не выявлено. Отдельный радиатор предназначен для чипсета и в данном случае крепление также выполнено на пластиковых защёлках. Дизайн радиаторов следует признать удачным, благодаря им плата выглядит ярко, агрессивно.
Набор системной логики Intel Z170 поддерживает самые современные процессоры и на данный момент является наиболее функциональным для платформ на сокете LGA1151.
Силовая часть для питания процессора выполнена по семифазной схеме. На каждую фазу отведено по одному N-канальному транзистору SiRA12DP и одному SiRA18DP от Vishay Siliconix.
Управление подсистемой питания реализовано на ШИМ-контроллере ISL95856.
Отдельного упоминания заслуживает наличие портов стандарта USB 3.1 (Type-A/Type-C), что обеспечено сторонним контроллером Intel Alpine Ridge (Intel DSL6540). При использовании встроенного в процессор графического решения на плате реализованы порты VGA, DVI, HDMI. За их обслуживание отвечают микросхемы с маркировкой NXP PTN3360DBS и NXP P3356.
Настройки UEFI BIOS
Прежде всего упомяну, что скриншотам при сохранении в БИОС назначается название соответствующее определенному типу меню, в котором вы находились в момент осуществления снимка. По началу это кажется весьма удобным, но здесь больше бы пригодилась простая нумерация, так как при сортировке изображений по имени очередность файловтеряется.
Главное меню состоит из семи вкладок, давайте рассмотрим каждую.
M.I.T. – первая вкладка является наиболее содержательнойи открывает доступ к широкому спектру настроек связанных с разгоном.
Ознакомимся с разделами:
- M.I.T. Current Status – информация об установленном процессоре, частоте и количестве ядер, а также отображение основных таймингов памяти и её текущей частоты;
- Advanced Frequency Settings – возможность повышения частоты процессора и памяти, активация режима X.M.P.;
- Advanced Memory Settings – установка рабочей частоты оперативной памяти, активация режима X.M.P. и обширные опции по контролю и изменению таймингов;
- Advanced Voltage Settings – содержит в себе опции для изменения питающего напряжения на процессоре, памяти и чипсете, причём все это разделено на отдельные подменю;
- PC Health Status – мониторинг скорости вращения подключенных вентиляторов, температуры и питающего напряжения процессора, памяти;
- Miscellaneous Settings – настройка скорости работы портов PCI-E и включение оптимизации для 3DMark2001 (весьма сомнительная опция).
System Information – носит информативный характер и здесь можно настроить только дату/время или выбрать язык.
BIOS Features – здесь можно выставить приоритет загрузочных устройств, вкл/выкл отображение лого при загрузке, активировать функцию быстрой загрузки и установить пароль.
Peripherals – предоставляет возможность по конфигурации встроенных контроллеров и настройке функций подсветки.
Chipset – данная вкладка поможет включить аппаратную виртуализацию, а также настроить режим работы встроенной графики и звукового контроллера.
Power Management – открывает доступ к настройкам режимов питания платы и некоторых портов.
Save and Exit – на последней вкладке вы можете сохранить/загрузить профили с настройками, а также оценить установленный приоритет для загрузочных устройств.
В общем и целом можноотметить не совсем удобное разделение настроек по установке питающего напряжения, разгону процессора и памяти. На материнских платах ASUS это реализовано гораздо удобнее. Особый акцент сделаю на отсутствиианалога вкладки «My Favorites», где вы самостоятельно могли создать список из необходимых параметров для быстрого доступа.
Фирменные утилиты
Более подробно ознакомиться с большим количеством всевозможных фирменных утилит мы сможем в одном из следующихобзоров. На этот раз упомяну лишь удобную утилиту по обновлению микропрограммы БИОС’а и расширенные опции по настройке звука для встроенного аудиокодека.
Конфигурация тестового стенда
- Процессор: Intel Core i7-6700K (4000 МГц);
- Материнская плата: GIGABYTE GA-Z170MX-Gaming 5;
- Кулер: Raijintek Triton 280;
- Термоинтерфейс: Arctic Cooling MX-2;
- Память: 4 x 4 Гбайт DDR4 2800, CORSAIR Vengeance LPX CMK16GX4M4A2800C16;
- Видеокарта: ASUS ROG MATRIX GTX 980 Ti Platinum;
- Накопитель SSD: Samsung 850 Pro 512GB (MZ-7KE512BW);
- Регулятор вращения вентиляторов: Schyte Kaze Q-12;
- Блок питания: SeaSonic Snow Silent-1050 1050W;
- Корпус: NZXT Switch 810;
- Монитор: VIEWSONIC VP2770-LED;
- Операционная система: Windows 8.1 64-bit.
В качестве центрального процессора использовался Intel Core i7-6700K. Роль термоинтерфейса была возложена на Arctic Cooling MX-2.
Разгон и тестирование
Было решено сравнить производительность процессора в двух случаях, при работе на частоте 4000 МГц и в режиме разгона. С помощью материнской платы GIGABYTE GA-Z170MX-Gaming 5 удалось повысить частоту процессора на 17%, она составила 4700 МГц. Такой результат был достигнут при выставлении настроек напряжения питания процессора вручную до значения 1.46В. Другой способ разгона доступен при повышении частоты шины BCLK, но следует делать это аккуратно, так как она связана с другими шинами.
Благодаря повышению частоты процессора в разгоне мы получаем заметную прибавку к производительности во всех тестовых приложениях. Но не следует забывать о безопасности разгона. Поэтому, старайтесь не выходить за допустимые значения по тому или иному параметру. Несмотря на это, какого-то существенного разброса в полученных значениях между разными материнскими платами не будет, так как скорость работы в данном случае зависит только от процессора. С другой стороны, материнская плата напрямую влияет на разгон, а значит, в какой-то мере и на производительность.
Заключение
Если рассмотреть устройство в общем, то у GIGABYTE получилась вполне интересная плата. К несомненным достоинствам следует отнести компактный размер, агрессивный и яркий дизайн, усиленную подсистему питания, использование качественной элементной базы, наличие более прочных разъемов PCI-E, поддержку SLI/CrossFireX, улучшенную звуковую подсистему и целый ряд всевозможных актуальных портов и разъемов (SATA Express/ M.2 / USB 3.1).
Из отрицательных моментов можно отметить отсутствие DisplayPort и не самое удобное распределение опций в БИОС. Также хочу отметить, что при выборе профиля X.M.P. плата не предлагает в автоматическом режиме слегка подтянуть частоту до 4200 МГц, как это реализовано на материнских платах ASUS, но это легко устраняется вручную.
А теперь вернемся к позиционированию и рассмотрим конкурентов. Как оказалось, материнских плат форм-фактора Micro ATX ориентированных на игровые сборки не так уж много. Рассмотренная GIGABYTE GA-Z170MX-Gaming 5 максимально близка по своим возможностям к недавно появившейся ASUS MAXIMUS VIII GENE, которая стоит все-таки дороже. Какую плату предпочесть в итоге все равно зависит только от ваших личный предпочтений, но в любом случае, вы получите максимально нафаршированную по сегодняшним меркам модель. В развитие этой тематики хотелось бы также увидеть от ASUS, MSI и GIGABYTE платы со встроенным Wi-Fi/BT адаптером при сохранении текущего функционала и форм-фактора.
Обзор материнской платы Gigabyte GA-Z170X-Gaming 5 для процессоров Intel Skylake
Компанией Gigabyte представлено немало продуктов в разных ценовых сегментах для новейших процессоров Intel. С некоторыми представителями категории «мейнстрим» мы уже успели познакомиться в рамках наших обзоров. В этот раз рассмотрим немногим более дорогую плату относительно модели GA-Z170X-Gaming 3, которая является одним из младших представителей игровой линейки. Увеличивая затраты на системную плату, пользователь рассчитывает, в первую очередь, получить более отзывчивый и надёжный продукт при разгоне. Кроме того, было бы замечательно обнаружить некоторые бонусы в виде дополнительных интерфейсов. Исходя из внешнего вида, система питания рассматриваемого решения действительно оказалась усилена, а в качестве расширения возможностей конфигурации замечен второй сетевой адаптер.
Также на PCB появилась пара новых управляющих кнопок и индикатор кодов POST. Полную картину о возможностях поможет сформировать таблица с характеристиками:
Модель Gigabyte GA-Z170X-Gaming 5 (rev. 1.0) Официальная страница продукта в Сети gigabyte.ua Чипсет Intel Z170 Процессорный разъём Socket 1151 Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Skylake-S) Память 4 DIMM DDR4 SDRAM 2133/2400*/2666*/2800*/3000*/3200*/3300*/3333*/3400*/3466*(OC), максимум 64 ГБ Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8), 1 x PCI Express 3.0 x16 (x4), 4 x PCI Express 3.0 x1 M.2 2 x PCI Express 3.0 x4 Слоты PCI – Встроенное видеоядро (в процессоре) Intel HD 510/530 Видеоразъёмы DisplayPort 1.2, HDMI 1.4 Количество подключаемых вентиляторов 5x 4pin Порты PS/2 1 (клавиатура/мышь) Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C) Intel DSL6540)
7 х 3.1 Gen1 (3 разъёма на задней панели, Z170)
6 x 2.0 (4 разъёма на задней панели, Z170)SATA Express 3 (Z170) Serial ATA 6 x SATA 6 Гбит/с (Z170) RAID 0, 1, 5, 10 (SATA, Z170) Встроенный звук Realtek ALC1150 (7.1, HDA)
Texas Instruments OPA2134S/PDIF Оптический, разъём на плате (выход) Сетевые возможности Intel I219V (Gigabit Ethernet)
Qualcomm Atheros Killer E2201 (Gigabit Ethernet)COM 1 (внутренний) TPM + UEFI AMI UEFI Форм-фактор ATX Размеры, мм 305 x 244 Дополнительные возможности Кнопки OC и ECO, POST-индикатор, аппаратные переключатели режима работы звукового усилителя для выхода наушников (2,5x/6x), DIP-кроватка с предустановленным ОУ OPA2134, специализированный USB для подключения внешнего ЦАП, Thunderbolt header, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, ПО Sound Blaster X-Fi MB3 Цена в рознице, $ 202 Упаковка и комплектация
Продукт не является старшим в семействе, а потому находится в коробке средних размеров, обходящейся без ручки для переноски. Попавшая к нам в руки версия для европейского рынка (модель с суффиксом EU) оснащается промо-вкладышем для игры World of Warship.
Детальнее изучить возможности поможет тыльная сторона упаковки. Там есть фото платы, схематическое изображение задней панели, табличка с основными характеристиками. Остальное место занято описанием фирменных наработок производителя. В частности, нельзя не отметить съёмный операционный усилитель, специальные помехозащищённые выходы USB в числе двух штук, позолоченные аудио- и видеовыходы, комплектацию изделия парой сетевых адаптеров разных моделей и наличие бонусного ПО для звуковой подсистемы.
Внутри коробки есть такой набор:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- многоязычная инструкция по быстрой установке;
- диск с драйверами и фирменным ПО;
- заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
- четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
- один гибкий мостик для организации SLI из двух видеокарт;
- «кобура» для удобного подключения корпусных разъемов G Connector.
Конечно, есть ещё и брошюра World of Warship, о которой я уже успел упомянуть чуть выше.
Внешний вид

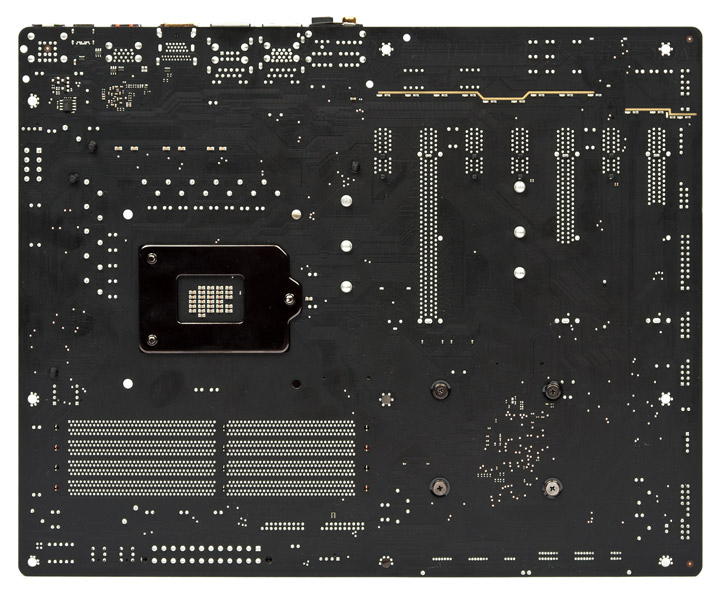

Размеры изделия соответствуют полному формату ATX. Появившиеся кнопки не имеют отношения к обычному набору «пуск/сброс», они позволяют форсировать, в том числе и «на лету», заготовленные профили по оверклокингу системы. Для профиля ECO уместнее сказать — даунклокингу. Точек по замеру системных напряжений нет.
Радиаторы в силовой части крепятся посредством подпружиненных пластиковых гвоздей. А вот массивный охладитель чипсета удостоился винтовой системы крепления. На обратной стороне электронных компонентов почти нет, зона звуковой подсистемы оснащена тринадцатью светодиодами яркого красного свечения.
Габариты радиатора PCH немалы.
Изменений в возможной конфигурации системных накопителей нет, если вспоминать младшую модель. Имеется шесть традиционных выходов SATA, сгруппированных в три SATA-E, и пара компактных M.2.
Аналогично и с числом колодок USB, расположенных на PCB. Есть пара современных, третьей ревизии, и пара обычных — второй.
Среди слотов PCI-E уже не найти устаревшего PCI. Пара полновесных PCI-E сможет разделить поровну линии от процессора, в числе шестнадцати штук. Нижнее гнездо не участвует в этой схеме, оно относится к PCH, ресурсы распределяются между ним и вторым слотом M.2, то есть одновременное их использование не предусмотрено разработчиками.

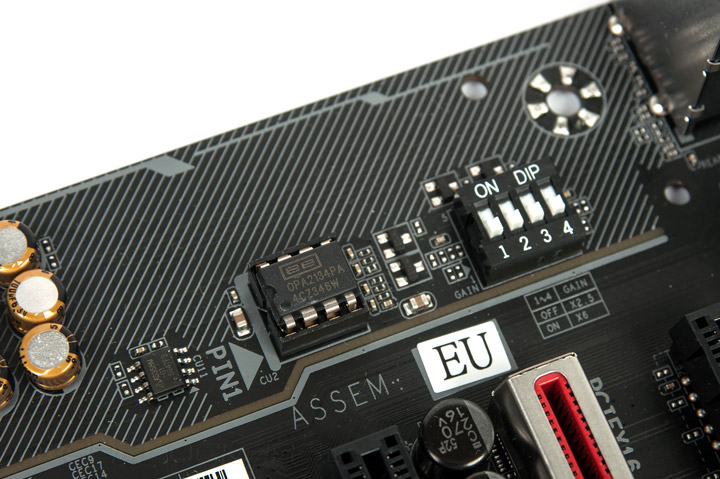

Организация звуковой части меня смутила. Вновь ОУ на кроватке и переключатели состояний коэффициента усиления вернулись ближе к возможному месту нахождения видеоадаптера, что в конечном итоге гораздо неудобнее варианта, предложенного на PCB младшей модели.
Звуковым кодеком является ALC1150, это давно известный продукт от Realtek. В роли ОУ используется OPA2134 от Texas Instruments. В обвязке есть японские конденсаторы Nichicon. О настройке подсветки поговорим в следующей части обзора.
POST-индикатор имеет красный оттенок свечения, как и кнопка OC при её активном состоянии, а вот ECO подсвечивается зелёным.
Организация системы питания процессора выполнена на новом уровне. Радиаторы не высокие, мне ничего не помешало в процессе установки системы охлаждения на процессор.
Изгибы профиля радиаторов причудливы, но общая площадь рассеивания кажется немалой. На термопрокладке экономить не стали, контакт с силовыми элементами хороший.
Основой стабилизатора выступает вездесущий ISL95856 от Intersil Corporation. Силовые же элементы вновь представлены моделями SiRA12DP и SiRA18DP от Vishay Intertechnology. Внутри ШИМ-контроллера находится три драйвера, а ещё четыре распаяны неподалёку от транзисторов. В сумме выходит семь каналов, четыре из них заведуют напряжением ЦП, а три — интегрированного ГП. Получается, в схему каждого канала для процессора включено удвоенное число элементов, тогда как для видеоконтроллера всё как обычно — пара транзисторов и один дроссель. Качество стабилизации вскоре проверим на практике, как и нагрев в этой зоне; увеличенное число элементов должно сказаться на снижении рабочих температур.
Задняя панель заметно осовременилась. Теперь здесь есть целых девять выходов USB, классический PS/2, пара цифровых видеовыходов, пара Ethernet, оптический и пять позолоченных звуковых гнёзд. Работа HDMI сопровождается конвертором уровней видеосигнала PTN3360D. В целом, набор всеохватывающий.
Возможности UEFI
Оснащение микрокода проверялось с последней финальной версией F5, она была прошита при помощи фирменного средства Q-Flash.

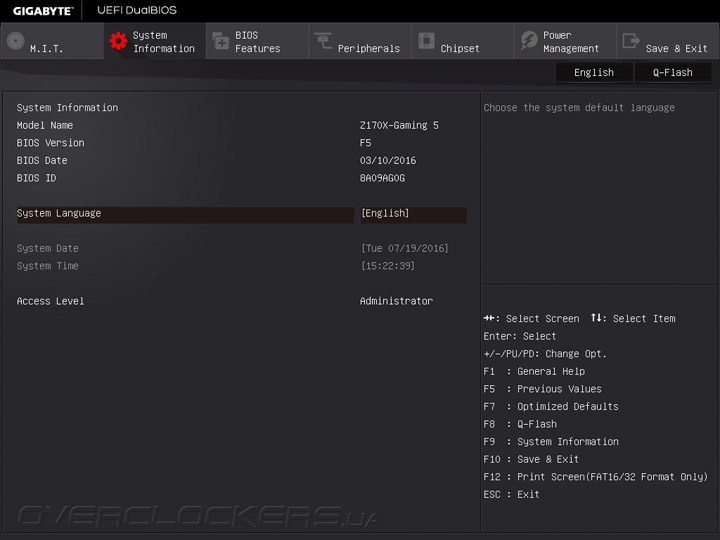

Внешний вид UEFI фактически одинаков для всех современных плат производителя. Первым в списке идёт раздел M.I.T. Он целиком предназначен для оверклокинга. Возможности оказались полностью идентичны рассмотренной прежде младшей модели. Имеется всего два профиля LLC и такие же предельные границы для системных напряжений.
Всё самое важное находится в сводной таблице:
Параметр Диапазон регулировки Шаг CPU Base Clock (МГц) 80–500 0,01 CPU Clock Ratio (Multiplier) 8–127 1 CPU Vcore (В) 0,6–1,8 0,005 Dynamic Vcore (DVID) (В) –0,3…+0,4 0,005 CPU Vcore Loadline Calibration Auto/Standard/High Uncore Ratio (Multiplier) 8–127 1 System Memory Multiplier 9–32
8–41,331
1,33DRAM Voltage (В) 1,0–2,0 0,02 CPU System Agent Voltage (В) 0,8–1,3 0,005 CPU VCCIO (В) 0,8–1,3 0,005 PCH Core (В) 0,8–1,3 0,02 Graphics Slice Ratio (Multiplier) 10–30 0,5 Graphics UnSlice Ratio (Multiplier) 10–30 0,5 CPU Graphics Voltage (VAXG) (В) 0,6–1,5 0,005 Dynamic VAXG (DVID) (В) –0,3…+0,4 0,005 VAXG Loadline Calibration Auto/Standard/High Контроль за охладителями также выполнен один-к-одному. Возможности буквально базовые, для расширенного управления ними следует использовать фирменное ПО.

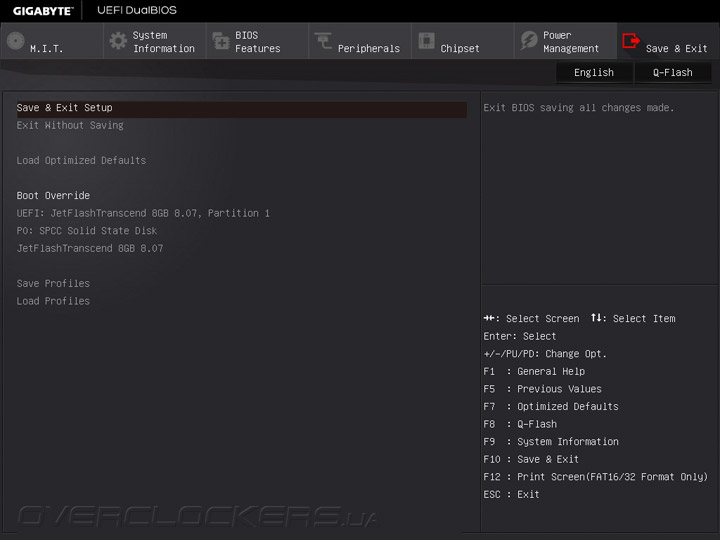

Традиционные настройки системы рассредоточены по прочим разделам. Есть три режима работы подсветки, как это наблюдалось и в младшей модели.

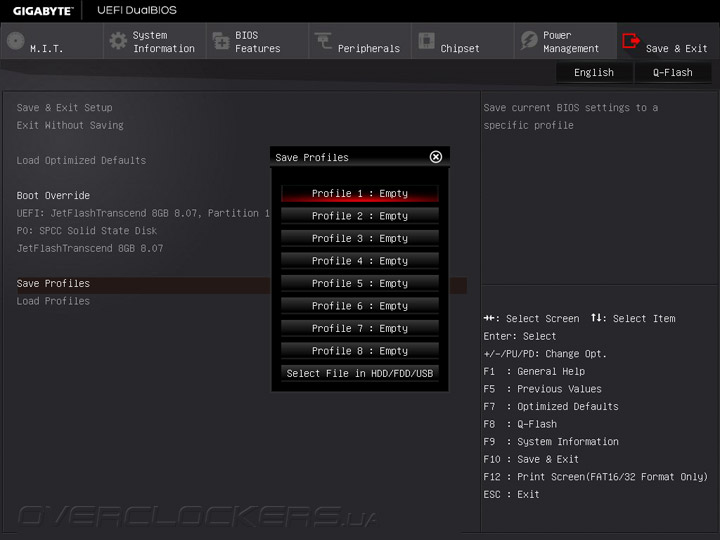

Также имеется восемь профилей для сохранения там разных конфигураций системы.
Комплектное ПО
Здесь наблюдается некоторое оживление, число утилит стало ещё бо́льшим.

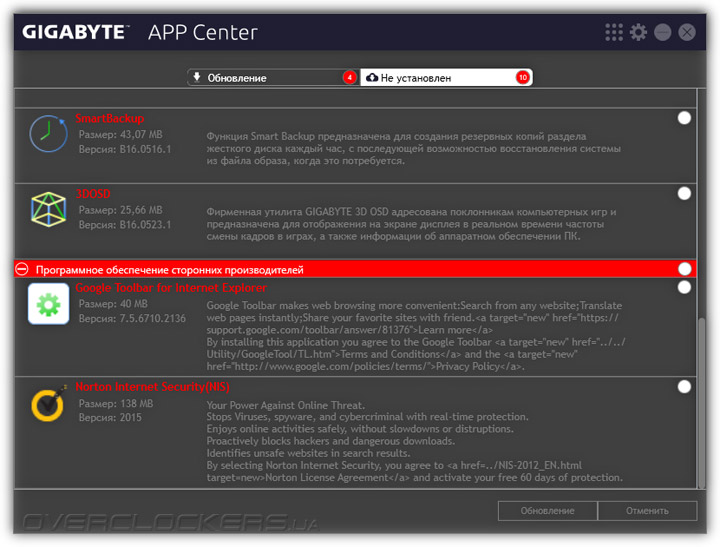

Программное обеспечение Фирменное APP Center (3D OSD, @BIOS, Ambient LED, Auto Green, BIOS Setup, Cloud Station, Color Tempertaure, EasyTune, EZRAID, Fast Boot, On/Off Charge, Platform Power Management, Smart Backup, Smart Keyboard, Smart Time Lock, System Information Viewer, V-Tuner, USB Blocker) Звуковое Sound Blaster X-Fi MB3 Дополнительное Gigabyte Smart Switch, Intel Extreme Tuning Utility Сперва опишу новый внешний вид оболочки App Center. Теперь она похожа скорее на классическую Панель Управления Windows, включая в себя ярлыки доступа к традиционному инструментарию той же ОС, а также к ПО сторонних производителей из числа рекламодателей. Не убирали механизм по поиску обновлений как для уже установленных продуктов, так и для доступных к установке в принципе.

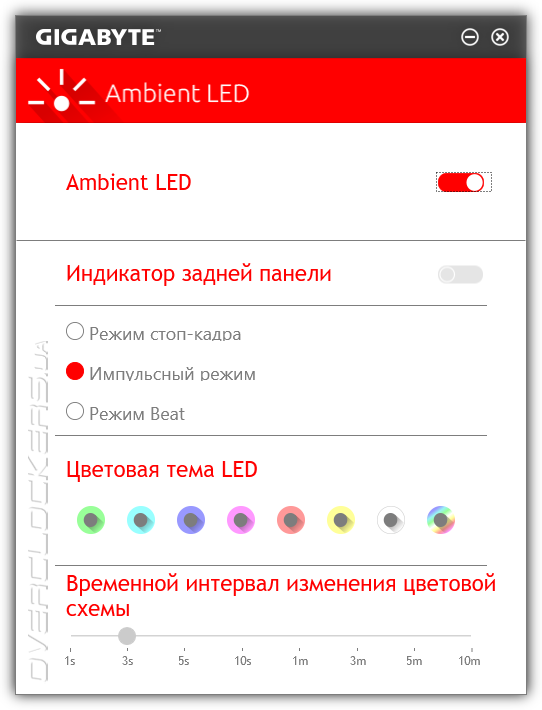

Поменять цвет свечения в утилите Ambient LED не получится, а режимов работы подсветки всего три, как и у младшей модели.

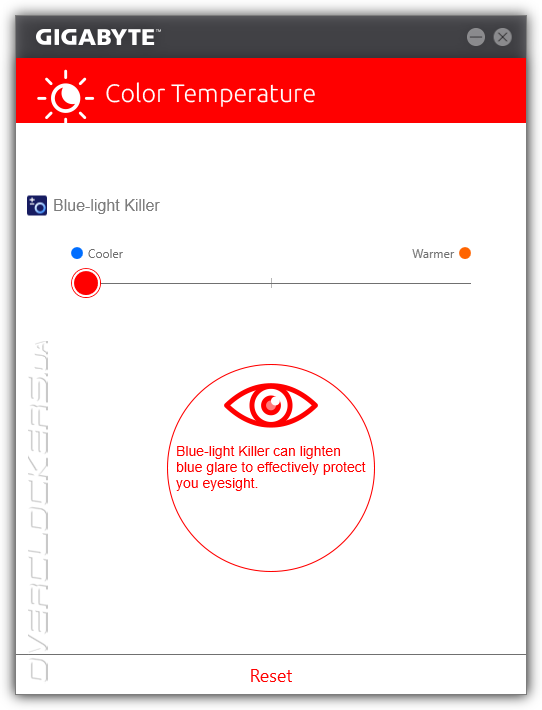

Color Temperature поможет в один клик сменить «цветовую температуру» Вашего монитора.

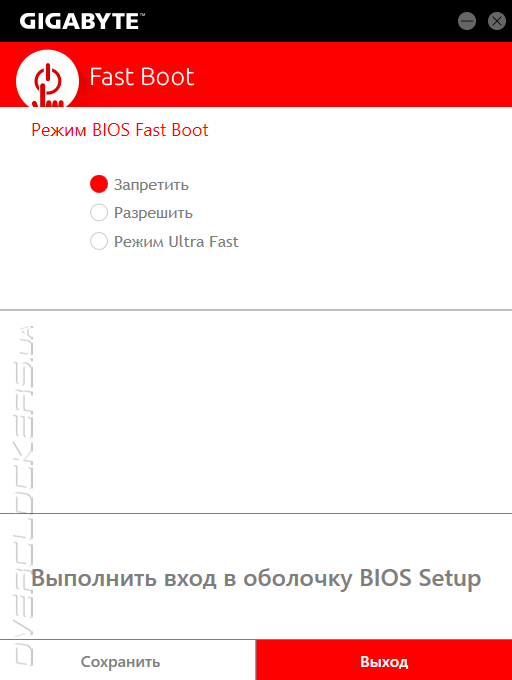

Fast Boot может стать хорошим помощником для удобного попадания в среду UEFI после перезагрузки ПК.

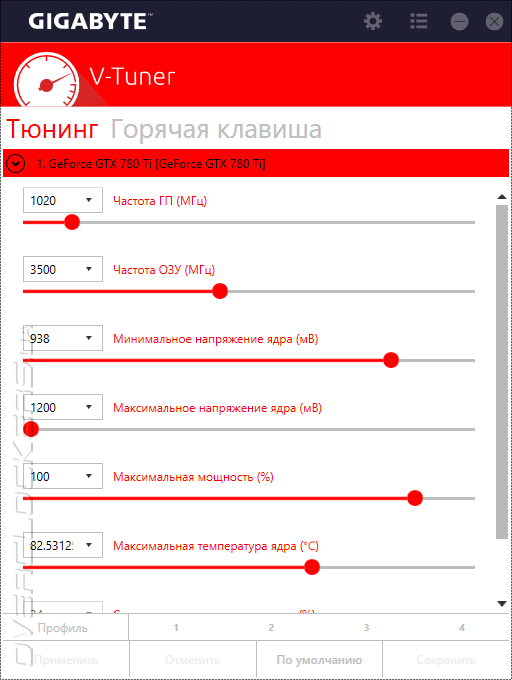

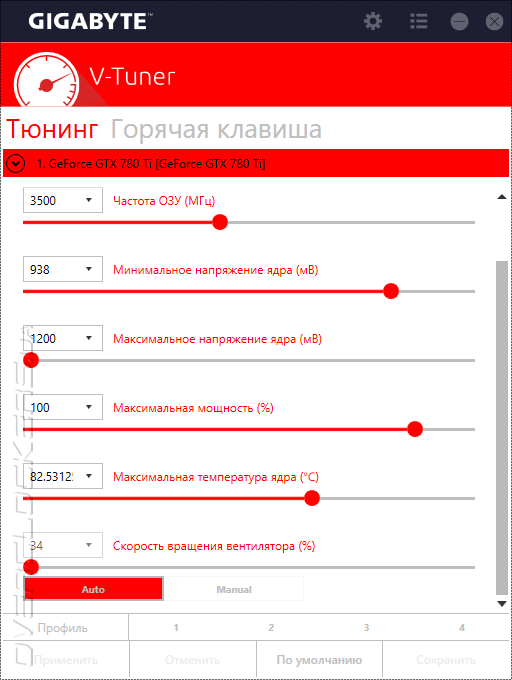

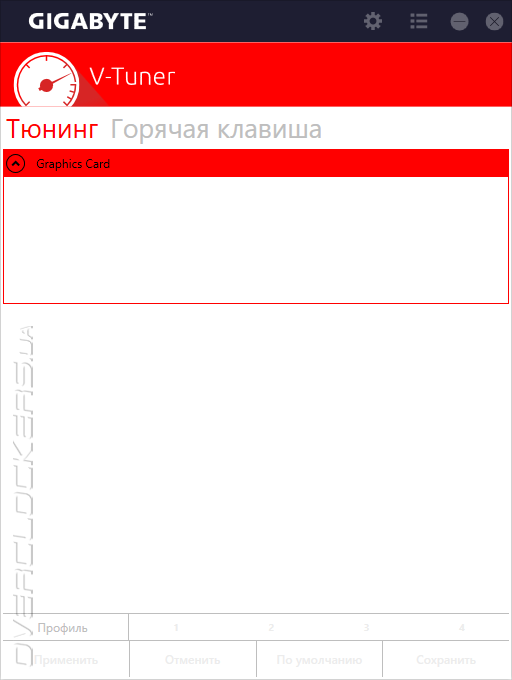

Новая версия V-Tuner стала податливее для дискретного видеоадаптера, но вот для интегрированного она по-прежнему бесполезна.

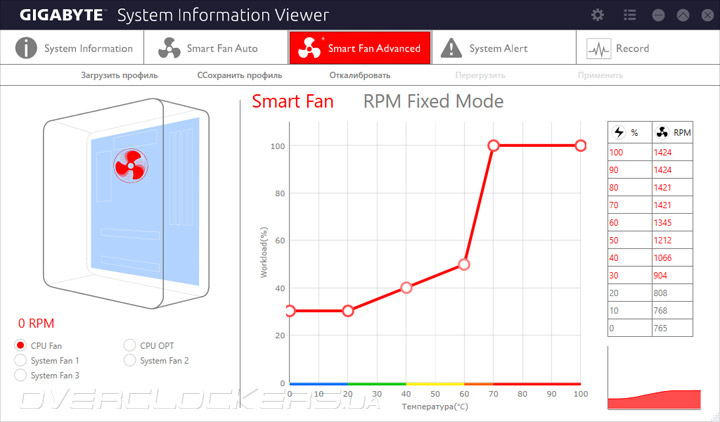

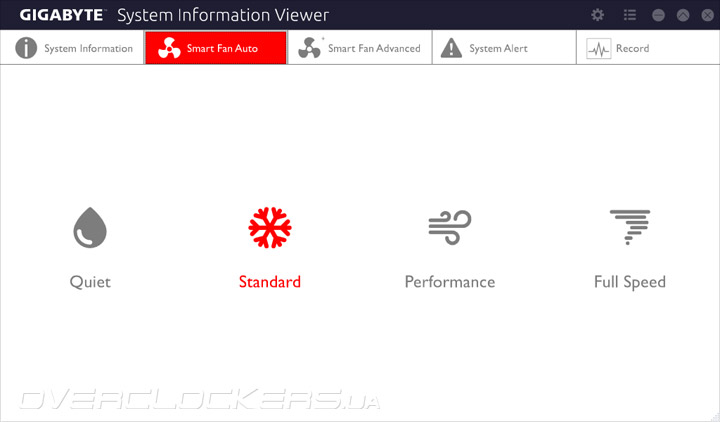

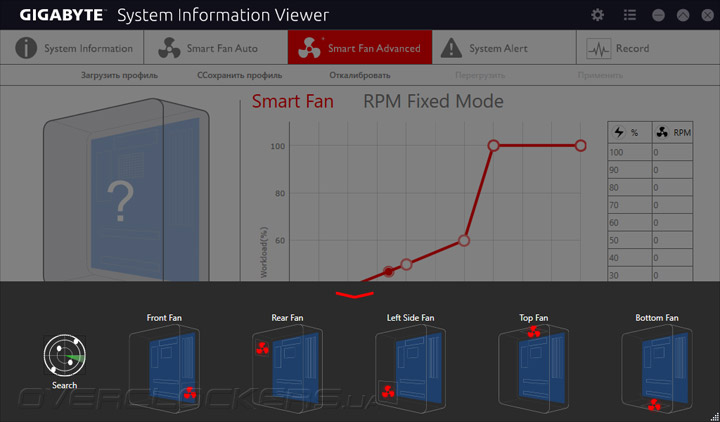

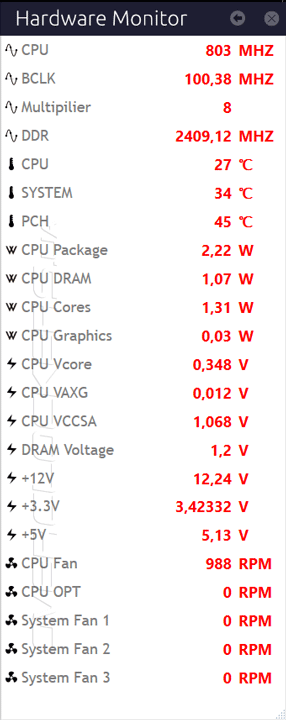

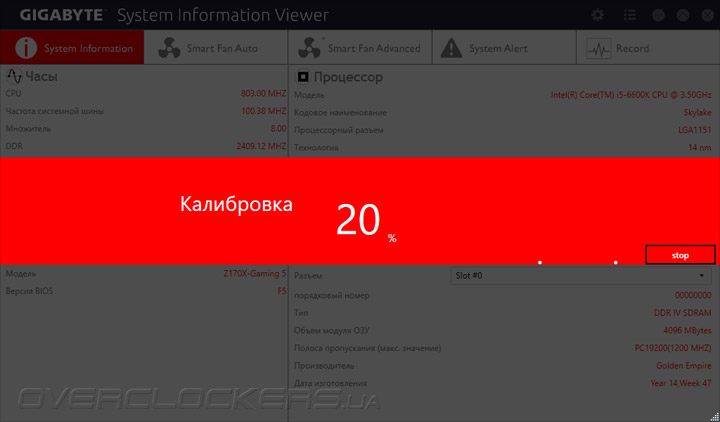

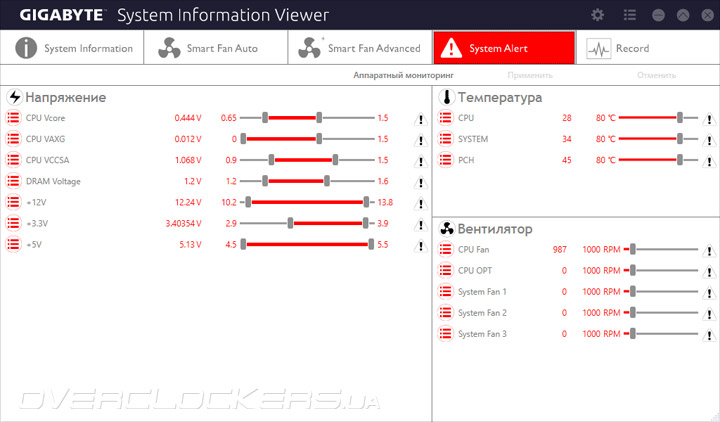

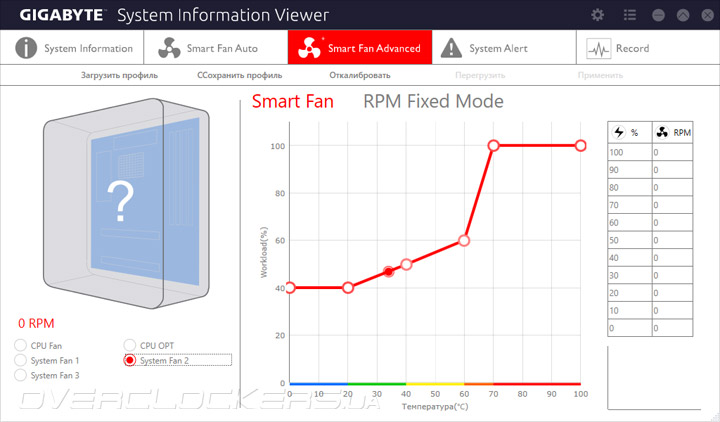

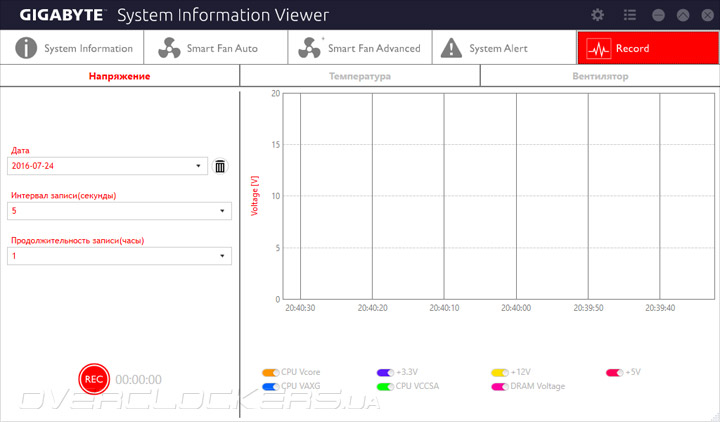

Информация о системе и её настройках, модули мониторинга за параметрами и управление вентиляторами сконцентрированы в System Information Viewer. Последний компонент изменил внешний вид, теперь реализация явно схожа с продуктом конкурирующей компании, но функциональность от того скорее только улучшилась. Всего доступно управление пятью охладителями по прежней схеме: для вентилятора ЦП меняется скважность ШИМ, а для корпусных — величина напряжения.

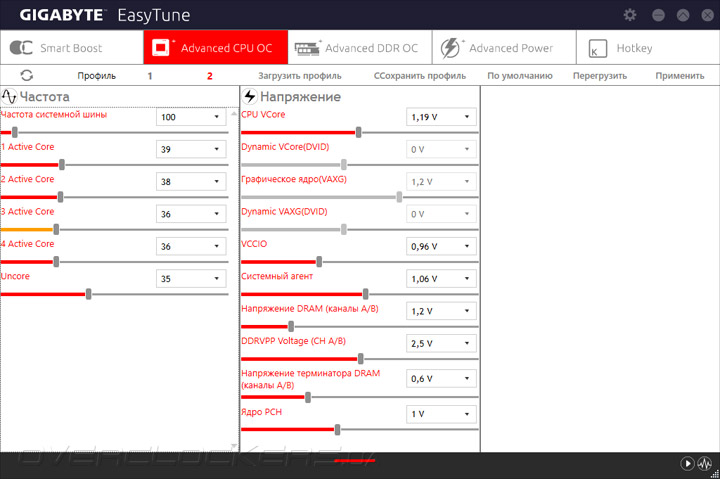

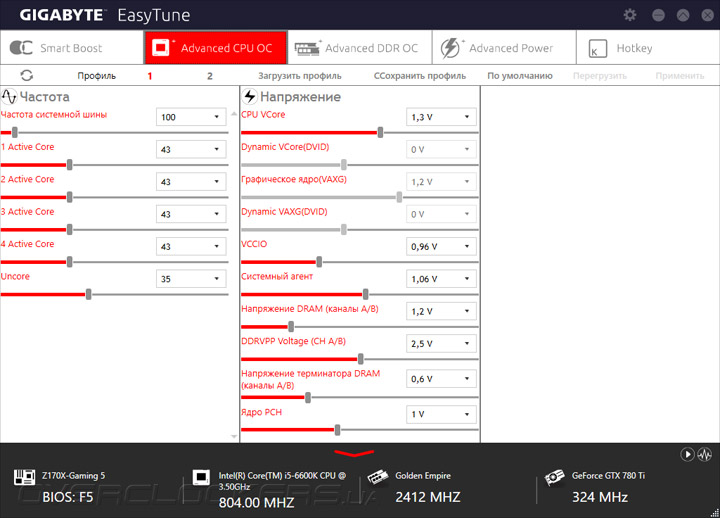

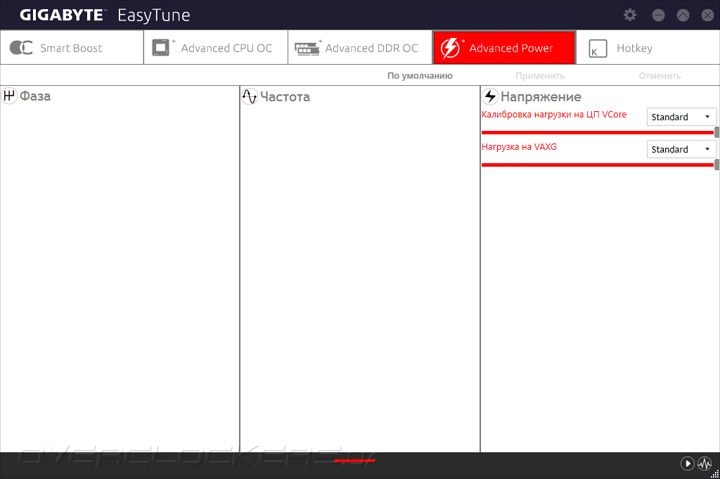

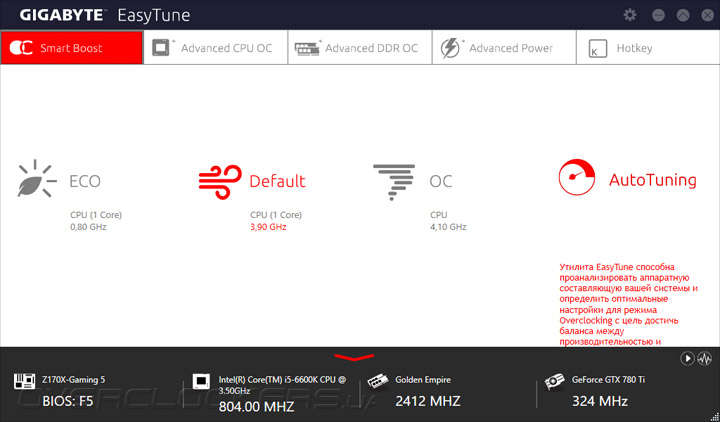

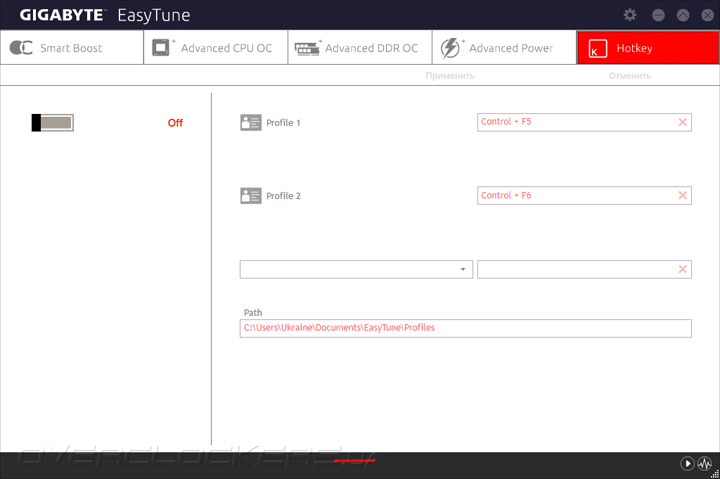

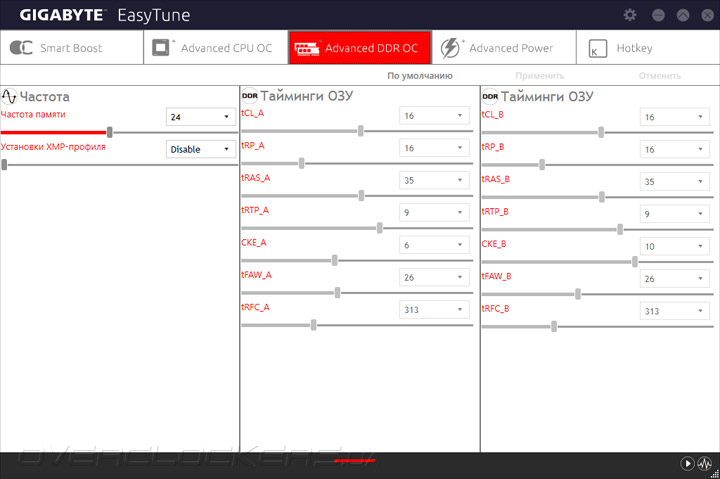

Немного обновлённый EasyTune также черпнул вдохновения у конкурентов, но в своём начале остался самобытным. Есть три готовых способа активировать разгон, также осталась пара программных профилей, возможных для активации «горячими клавишами».
В обязательном порядке присутствует Killer Network Manager.

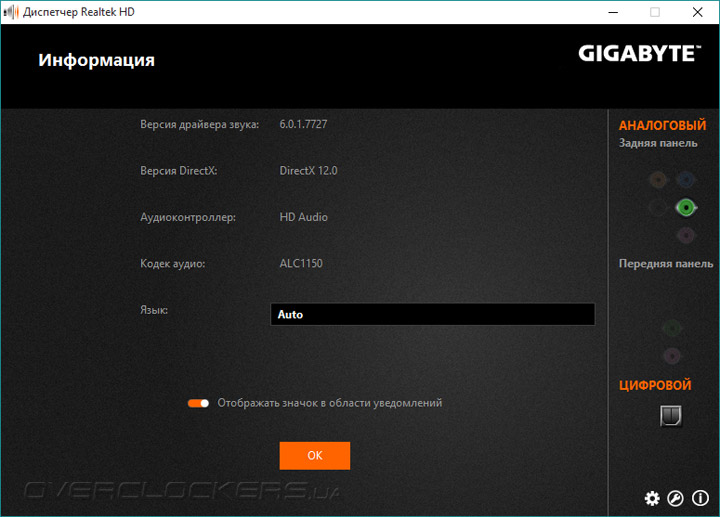

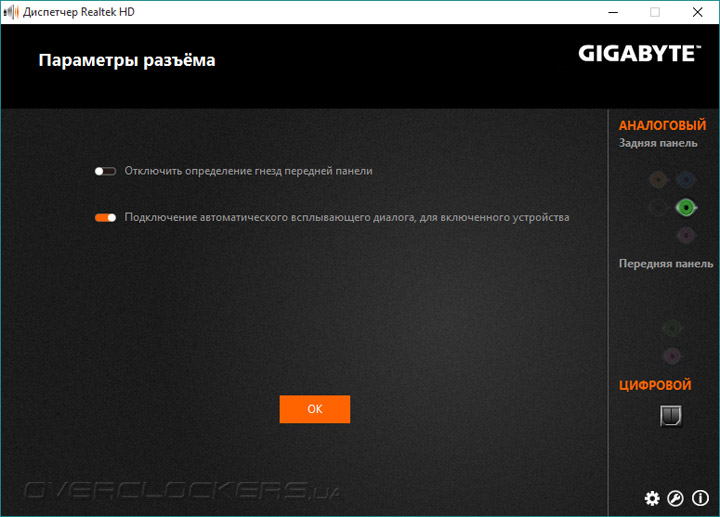

Звуковая система базируется на кодеке Realtek, а значит присутствует и фирменный конфигуратор, где нет ничего необычного.
Дополнением является утилита Sound Blaster X-Fi MB3 от Creative, представшая в неизменном виде относительно предыдущих встреч с ней в составе других изделий.
Разгонный потенциал
Эксперименты проводились с розничным экземпляром Core i5-6600K со штатным термоинтерфейсом под теплораспределительной крышкой; он обладает слабым разгонным потенциалом.

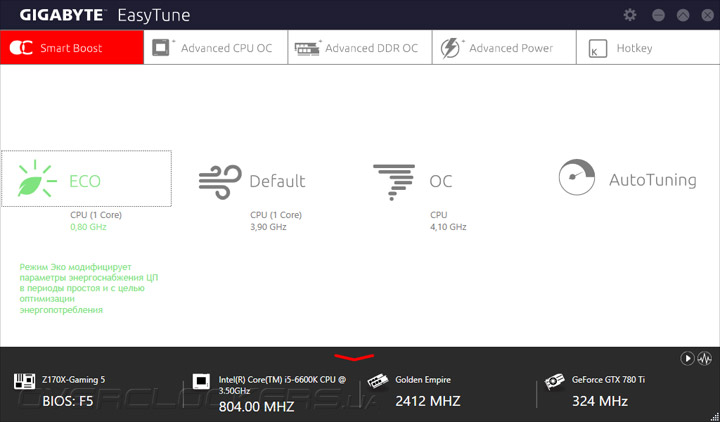

Сперва изучим фирменные наработки в сфере упрощения процедуры разгона.

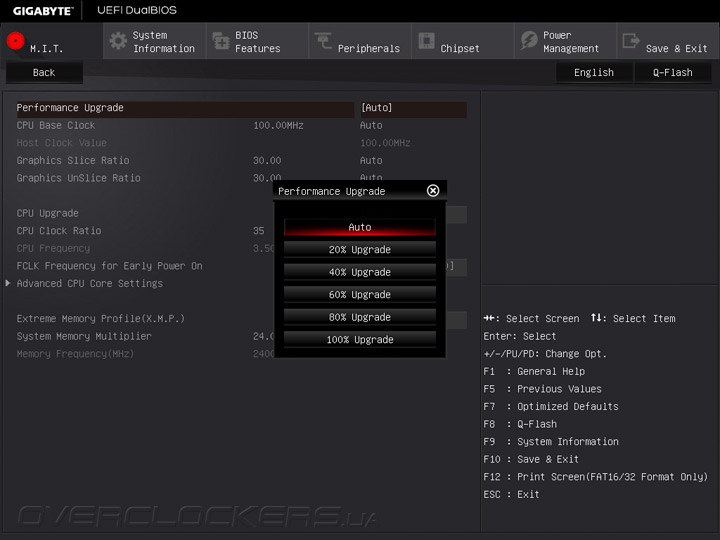

Фирменный разгон от Gigabyte Название ECO (программный/аппаратный) OC AutoTuning Performance Upgrade «40%» CPU Upgrade «i5-6600K CPU 4.3GHz» Стандарт CPU Frequency 3,5/0,8 ГГц 4,1 ГГц 4,3 ГГц 4,4 ГГц 4,3 ГГц 3,6 ГГц CPU Core Voltage до 1,04 В до 1,26 В до 1,29 В до 1,29 В до 1,28 В до 1,2 В CPU SA Voltage 1,07 В 1,05 В CPU IO Voltage – 0,95 В Энергосбережение нефиксированный множитель Ring Frequency 3,5/0,8 ГГц 3,5 ГГц 3,6 ГГц DRAM Frequency 2400 МГц 1600 МГц 2400 МГц 2400 МГц DRAM Voltage 1,2 В 1,2 В Задержки 16-16-16-35-2T 15-15-15-35-2T Стабильность в LinX + + – – + Обязана быть Первый способ, доступный в среде EasyTune, казалось бы, должен пересекаться со сценарием нажатия аппаратной кнопки на плате. Но на практике они оказались разными. Программный способ снижает напряжение на ядрах ЦП до одного вольта с небольшим, вместе с этим частота его не превышает 3,5 ГГц. Физическое воздействие на кнопку приводит к понижению частоты до заявленных 0,8 ГГц (при нагрузке).
Другой готовый сценарий, как и заявлено, повышает частоту процессора до 4,1 ГГц и его напряжение до 1,26 В. Форсировать профили можно «на лету», как деактивировать их.

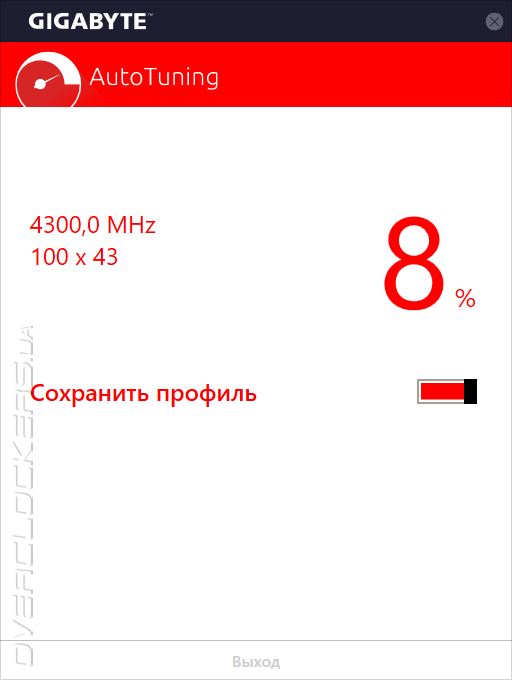

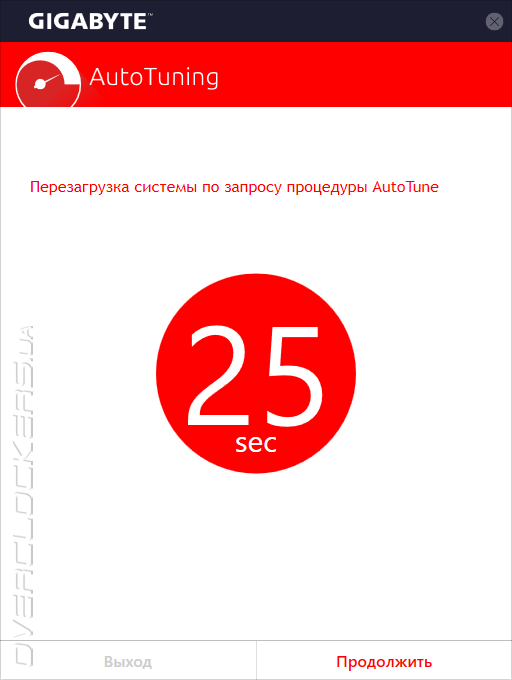

Требующий времени для тестирования механизм AutoTuning остановился при поиске на отметке 4,3 ГГц, но такой разгон не вывел систему на стабильный уровень функционирования.
Профили CPU Upgrade в UEFI остались неизменными. Находиться в операционной системе можно было со скромным «40% Upgrade», но с ним система не была стабильной. Оперативная память при этом функционирует на частоте 1600 МГц.

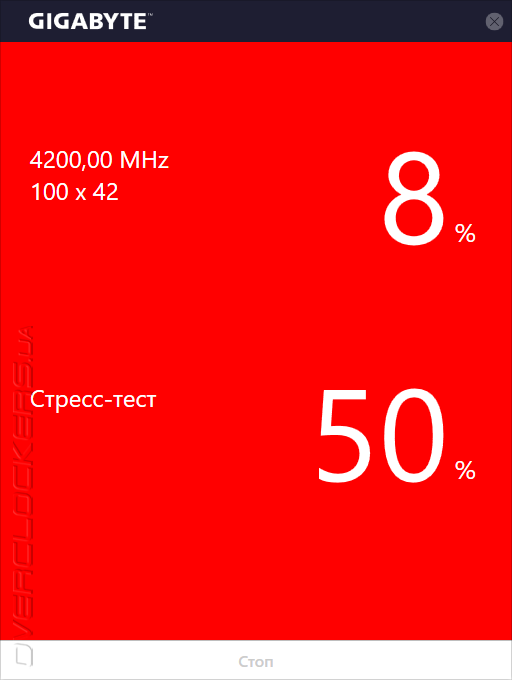

Финальный вариант оказался самым простым для активации и в то же время действенным. С профилем CPU Upgrade в UEFI «i5-6600K CPU 4.3GHz» система работала без вопросов, ОЗУ при этом осталось без внимания.

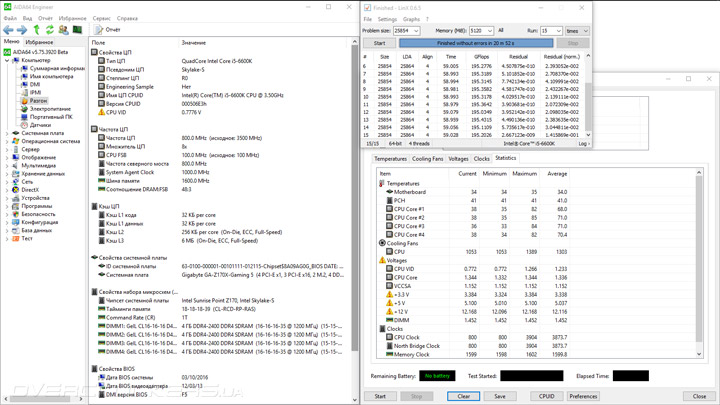

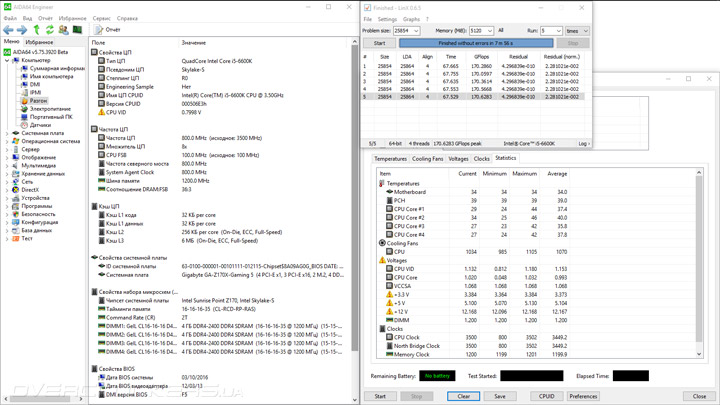

Собственные эксперименты по разгону я начал с поиска предела стабильной работы ПК при работе на повышенной опорной частоте. Отметка оказалась блёклой даже на фоне прежде рассмотренной продукции Gigabyte, не говоря уже про сравнение с другими конкурентами.
Разгон BCLK 198 МГц CPU Frequency x8 = 1584 МГц CPU Core Voltage 1,34 В CPU SA Voltage 1,25 В CPU IO Voltage 1,15 В (заданное значение) Ring Frequency x8 = 1584 МГц DRAM Frequency x8 = 1584 МГц DRAM Voltage 1,35 В Задержки 16-16-16-36-2T

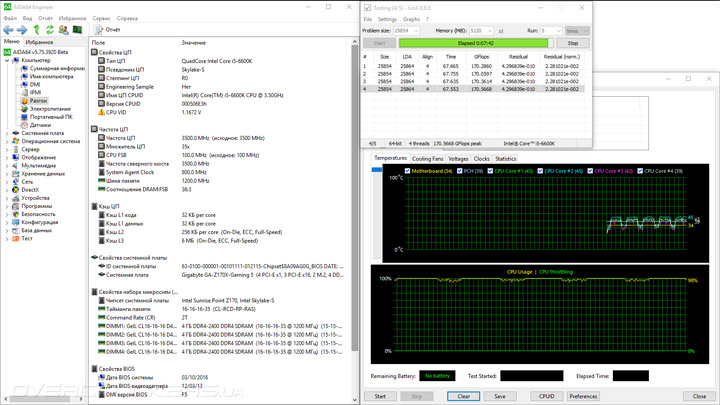

Перед поиском стабильной работы на повышенных частотах процессора следовало разобраться с давними проблемами плат Gigabyte, а точнее — заставить работать систему без ошибок с повышенной частотой ОЗУ. Ключом к успеху стало повышение напряжения CPU IO и вмешательство в пару вторичных задержек — tWR и tRFC. Первый из них занижался, если сравнить настройки набора памяти на платах других производителей, а установка второго в ручном режиме добавляет успешности процедуре «холодного старта». После этих шагов стабилизация напряжения не стала препятствием разгона ЦП до 4,5 ГГц. В конечном итоге, система функционировала без проявления сбоев.
Разгон ЦП Core i5-6600K CPU Frequency 4,5 ГГц CPU Core Voltage до 1,41 В CPU Load-line Calibration High CPU SA Voltage 1,06 В CPU IO Voltage 1,05 В (заданное значение) Энергосбережение нефиксированный множитель Ring Frequency 4,2 ГГц DRAM Frequency 3,0 ГГц DRAM Voltage 1,36 В Задержки 16-16-16-36-2T Температура VRM, max 74 °С Температура радиаторов, max 54 °С Энергопотребление стенда 63–207 Вт

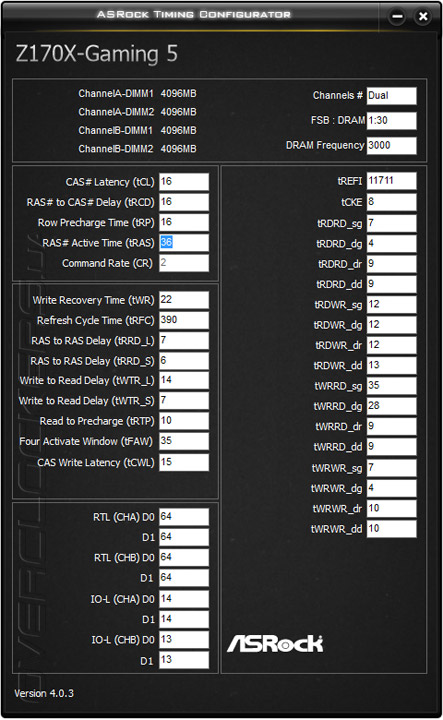

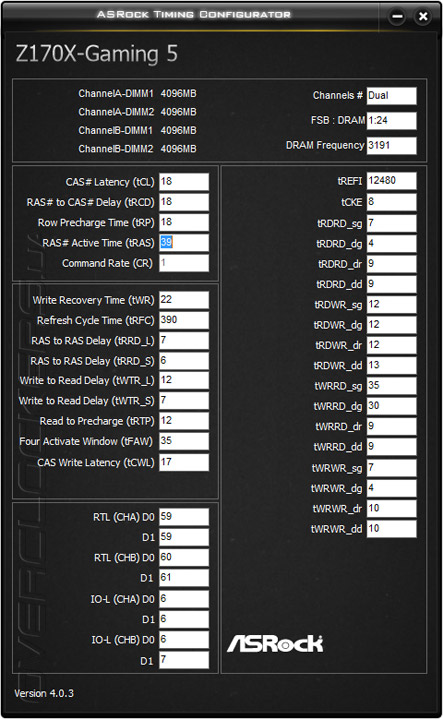

Сам же разгон комплекта памяти потребовал чуть больше усилий. Помимо коррекции вторичных задержек, потребовалось увеличить напряжение CPU IO и на самой памяти относительно прошлых случаев разгона — с привлечением плат других производителей. Однако известный рубеж стабильной работы — на частоте 3,2 ГГц — был всё же покорён.
Разгон ОЗУ GeIL Evo Potenza 4×4 ГБ CPU Base Clock 100 МГц CPU Frequency x39 = 3900 МГц CPU Core Voltage 1,35 В CPU SA Voltage 1,16 В CPU IO Voltage 1,25 В (заданное значение) Ring Frequency x39 = 3900 МГц DRAM Frequency x32 = 3200 МГц DRAM Voltage 1,46 В Задержки 18-18-18-39-1T
Тестовый стенд
В состав стенда вошли:
- процессор: Intel Core i5-6600K (3,5 ГГц);
- кулер: Cryorig R1 Ultimate;
- термоинтерфейс: Noctua NT-H1;
- память: GeIL GPR416GB3000C16QC (4×4 ГБ, 3000 МГц, 16-16-16-36-2T, 1,35 В);
- видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
- накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
- блок питания: XFX XPS-850W-BES (850 Вт);
- операционная система: Windows 10 Pro x64 (10.0.10240);
- драйверы: Intel Chipset Software Installation Utility (10.1.1.9), Intel Management Engine Interface (11.0.0.1158), Intel IGP Driver (15.40.4.64.4256), Intel Serial IO Driver (30.63.1519.7), GeForce 355.60 (10.18.13.5560), PhysX 9.15.0428.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.
В качестве тестов использовались следующие приложения:
- AIDA64 5.75 (Cache & Memory benchmark);
- Super PI 1.5 XS;
- wPrime 2.10;
- x265 HD Benchmark;
- MAXON CINEBENCH R15;
- POV-Ray 3.7.0;
- LuxMark v3.0;
- Futuremark 3DMark 13;
- DiRT 3 Complete Edition (1.2.0.0);
- BioShock Infinite (1.1.25.5165);
- Hitman: Absolution (1.0.447.0);
- Total War: Attila (1.2.1.0).
За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:
Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13 Gigabyte GA-Z170X-Gaming 5 F5 5.75.3920 4.2.685-x64 2.0.2067 ASUS Maximus VIII Formula 1701 5.70.3861 4.2.679-x64 2.0.2067 MSI Z170A Gaming Pro Carbon 1.30 5.70.3849 4.2.679-x64 2.0.2067 ASUS B150M Pro Gaming 0401 5.70.3833 4.2.671-x64 2.0.2067 MSI Z170A Tomahawk 1.40 5.60.3788 4.1.643-x64 1.5.915 ASUS Sabertooth Z170 S 1602 5.60.3755 4.1.643-x64 1.5.915 MSI Z170A XPower Gaming TE 1.51 5.60.3739 4.1.643-x64 1.5.915 ASUS Maximus VIII Impact 1302 5.60.3732 4.1.643-x64 1.5.915 Gigabyte GA-B150-HD3 DDR3 F2 5.60.3716 4.1.643-x64 1.5.915 ASUS Maximus VIII Gene 1202 5.60.3703 4.1.643-x64 1.5.915 ASUS Z170-P D3 0509 5.50.3657 4.1.643-x64 1.5.915 MSI Z170A SLI Plus 1.0E 5.50.3643 4.1.643-x64 1.5.915 ASUS Maximus VIII Extreme 1104 5.50.3643 4.1.643-x64 1.5.915 MSI Z170I Gaming Pro AC 1.34 5.50.3634 4.1.643-x64 1.5.915 Gigabyte GA-Z170XP-SLI F5f 5.50.3626 4.1.643-x64 1.5.915 ASUS Sabertooth Z170 Mark 1 1101 5.50.3620 4.1.643-x64 1.5.915 ASUS H170M-E D3 0702 5.50.3610 4.1.643-x64 1.5.915 Gigabyte GA-Z170M-D3H DDR3 F2 5.50.3604 4.1.643-x64 1.5.915 MSI B150M Mortar C.09 5.30.3561 4.1.643-x64 1.5.915 Gigabyte GA-Z170X-Gaming 3 F3 5.30.3542 4.1.643-x64 1.5.915 ASUS Z170-A 0504 5.30.3521 4.1.643-x64 1.5.915 MSI Z170A Gaming M7 1.54 5.30.3516 4.1.643-x64 1.5.915 Результаты тестирования
При активации XMP происходит повышение CPU SA до необязательных 1,3 В, а CPU IO растёт до 1,2 В. В тестовых приложениях система вела себя стабильно, потому тестирование проводилось без вмешательства в настройки. Однако в комплексе LinX 0.6.5 о стабильности речи не шло, очевидно, tWR имеет излишне низкое значение. Также были проблемы с длительной работой Prime95, но собрать выборочные сведения о потреблении системы всё же можно было.
Повышения частоты ЦП не происходит, то есть он работает согласно формуле Turbo Boost, а это уже прямое исключение из картины прежде протестированных устройств. Потому некоторое отставание от общей группы не должно вызывать удивление.
Фактически, не заметить изъяны в работе памяти невозможно, испытуемая отстаёт даже от родственной Gigabyte GA-Z170XP-SLI, где характер поведения ОЗУ также далёк от идеального.

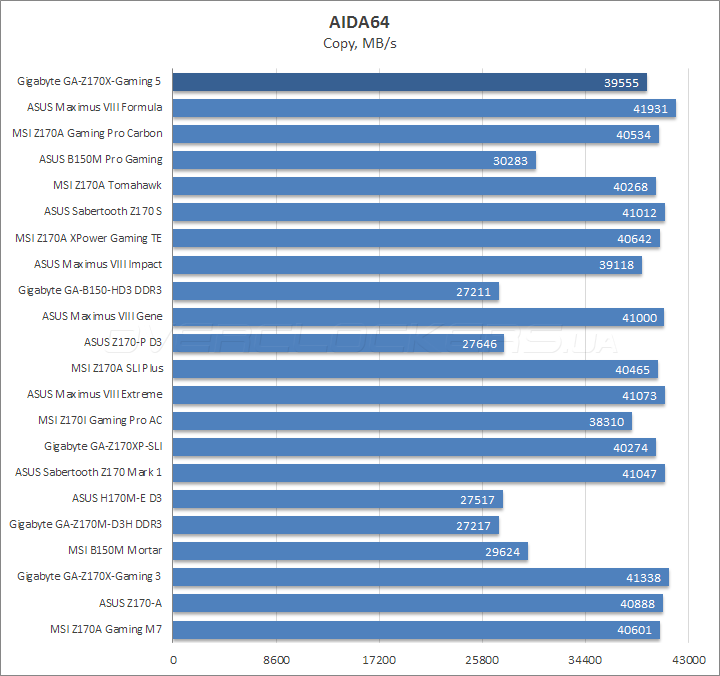

Первые бенчмарки показывают превосходство изделия над более простыми моделями производителя.

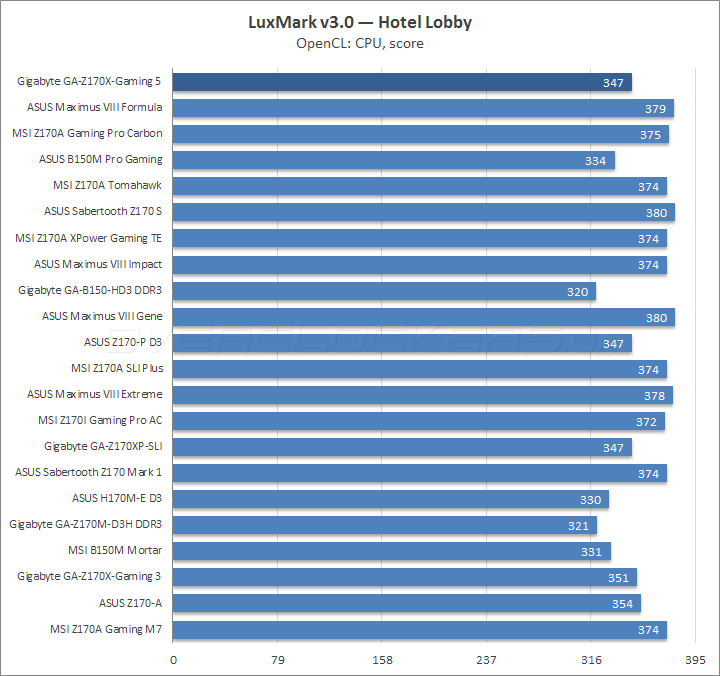

Дальнейший анализ производительности никаких аномалий в быстродействии не выявил.

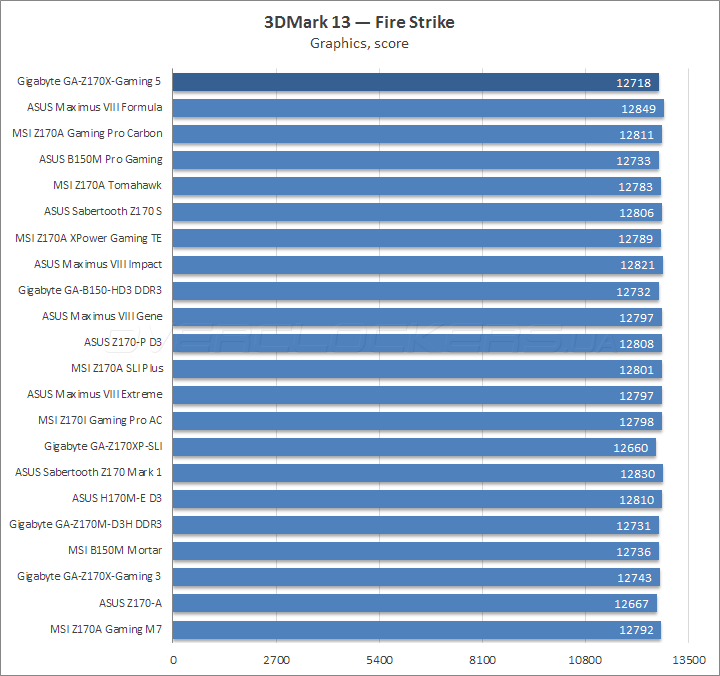

Адекватное выступление и в 3DMark, соответствующее базовой схеме работы процессора в системе, без повышения его частоты до 3,9 ГГц для любых вариантов нагрузки.

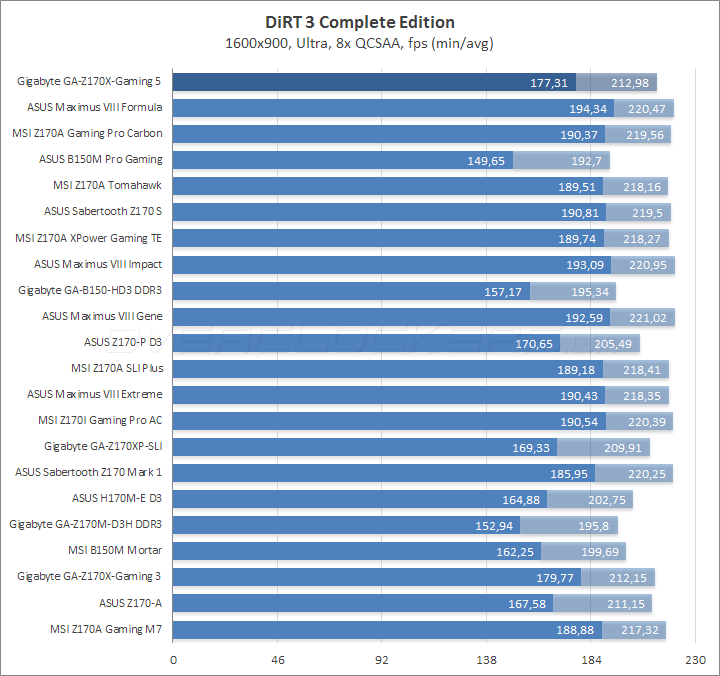

В играх GA-Z170X-Gaming 5 обгоняет модель GA-Z170XP-SLI, в целом же, результаты вполне обычные. Рост требований к графической подсистеме ожидаемо уравнивает её вместе с остальными участниками замеров.

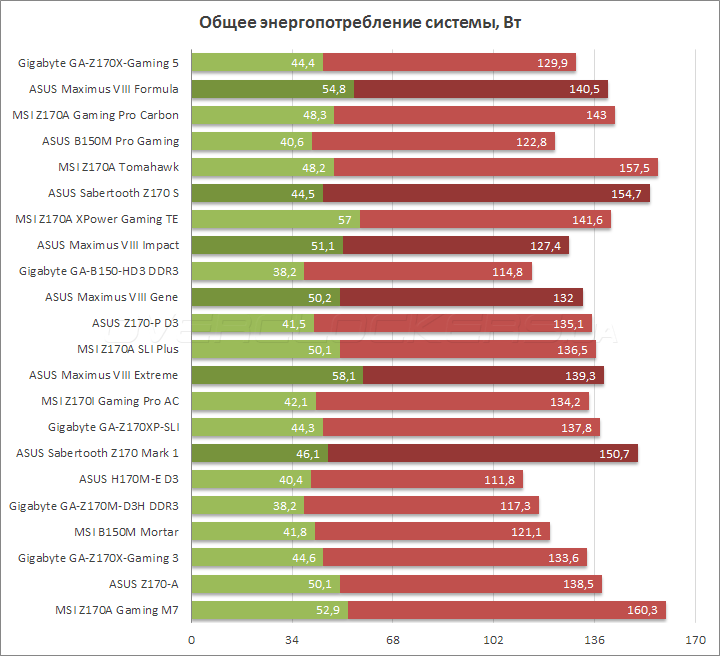

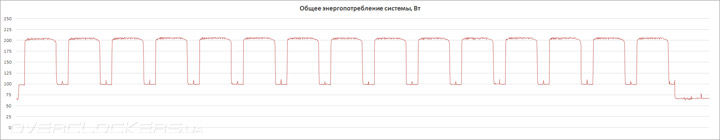

Энергопотребление системы
Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.
Немного выше я уже написал о проблемах, способствующих не стабильной работе Prime95, а это значит, полученные цифры могут немного исказить картину, поскольку устройство не вышло на свой типичный уровень потребления (не «прогрелось»). Зафиксированные цифры вполне соответствуют показателям работы процессора на штатных частотных отметках. В целом, результаты ниже, чем у соплеменников, вероятно, сказался рост КПД преобразователя питания процессора.
Вывод
Все первоначальные ожидания от GA-Z170X-Gaming 5 нашли подтверждение во время её осмотра и работы с ней. Основное отличие от младшей игровой модели Gigabyte — улучшенный стабилизатор питания процессора, и теперь при разгоне ЦП температуры преобразователя и самой платы ниже, с приемлемой флуктуацией напряжения. Из дополнительного оснащения есть один дополнительный сетевой контроллер, производства Intel, и пара аппаратных кнопок, активирующих готовые профили по оверклокингу/даунклокингу процессора.
Немного увеличено число вспомогательных утилит, во всём остальном, фактически, отличий нет. Прошивки идентичны, как и сопутствующие возможности, завязанные на аппаратное обеспечение. Несмотря на длительное присутствие на рынке, фирменные профили не производят впечатление «выверенных». Всё также наблюдаются определённого рода вопросы при работе с высокочастотной памятью даже в рамках её профиля XMP. Впрочем, эти преграды для пытливых оверкловкеров преодолимы. Появившийся индикатор POST-кодов однозначно упрощает процесс наладки работы системы. А вот отсутствие мониторинга значения CPU IO способно удивить, учитывая стоимость продукта.
Эта плата стала бы хорошим выбором для тех пользователей, которые любят эксперименты. Два сетевых адаптера — для поиска оптимального в любимых играх. Съёмный операционный усилитель — для внесения изменений в звуковой тракт без особых затрат, и без каких-либо специальных навыков. Усиленная система питания — для разгона старших моделей процессоров. Если дополнить этот коктейль не самой дорогой (а значит и не самой быстрой) оперативной памятью и добавить хорошую видеокарту (а, быть может, сразу две) — получится система с хорошим сочетанием быстродействия, энергоэффективности и рабочих температур.
В то же время, оверклокерам-новичкам эта плата может показаться сложной и без надлежащей подготовки добиться высокой отдачи от нее будет нелегко. Кроме того, не стоит забывать и про фактическое отсутствие понятной справки по параметрам для начинающих пользователей. Определённо, GA-Z170X-Gaming 5 должна быть выбрана не случайно и с пониманием будущего применения.
Источник https://3dnews.ru/924150/obzor-i-testirovanie-materinskoy-plati-gigabyte-gaz170xgaming-gt
Источник https://i2hard.ru/publications/21794/
Источник https://www.overclockers.ua/motherboard/gigabyte-ga-z170x-gaming-5/all/
