Лучшая материнская плата Mini ITX – это та, которая теряет наименьшее количество функциональности в процессе сжатия. Таким образом, хотя вам придется покупать другие компоненты с учетом некоторых ограничений, мы уверены, что подходящая модель Mini ITX позволит вам создать высокопроизводительную и компактную игровую установку, при этом вы не заметите падения производительности.

Что касается выбора компонентов небольшого форм-фактора, вам нужно будет рассмотреть подходящие корпуса для ПК. Отсюда возникнет множество ограничений, с которыми вы столкнетесь. Длина и толщина графического процессора, высота радиатора процессора, вертикальные крепления, размер блока питания – всё это облегчит или усложнит установку оборудования настольного ПК в формате Mini-ITX. Проще говоря, если вам нужна небольшая игровая материнская плата, которая будет выжимать максимум из ваших компонентов, вам понадобится вместительный, хорошо продуманный корпус Mini ITX.

Теперь пора рассмотреть пять победителей в рейтинге лучших материнских платы Mini ITX.

Материнская плата Mini ITX – рейтинг лучших

ASUS ROG Strix B460-I – SFF для игровых устройств на базе Intel, отличных от K

ROG Strix B460-I от ASUS – отличная плата Mini-ITX для небольших корпусов или устройств виртуальной реальности, а также для HTPC или бюджетных игровых устройств SFF. Набор микросхем B460 ограничен памятью (максимальная поддерживаемая память – DDR4 2933) и не поддерживает разгон, но высокое качество сборки, Wi-Fi 6, богатый задний ввод-вывод и довольно надёжный VRM делают ROG Strix B460-I отличным вариантом для процессоров Intel 10-го поколения, отличных от K.

Что касается точных характеристик, у вас есть четыре порта SATA III, а также два слота M.2. Плата оснащена одним слотом PCIe x16, аудиокодеком ROG Supreme HD и семью портами USB 3.2 gen1 на задней панели (один из них – USB-C). Что касается подключений, на плате есть порт LAN 1 Гб, Wi-Fi 6 и Bluetooth 5. В целом, это довольно прочная плата для процессоров Intel, отличных от K.

Что нам понравилось:

• Богатый выбор портов и возможностей подключения
• 2 слота M.2
• Идеально подходит для процессоров Intel, отличных от K
• Wi-Fi 6

Что нас разочаровало:

• Ограниченная память (DDR4 2933)
• Нет внутреннего разъема USB-C

Gigabyte X570 I AORUS Pro WIFI – лучшая игровая материнская плата Mini-ITX

Для «жарких игр» у нас есть Gigabyte X570 I AORUS Pro WIFI. Я не знаю, зачем большинство производителей включают «Wi-Fi» в название, поскольку это почти стандарт для отрасли малых материнских плат, но, тем не менее, давайте немного поговорим о том, на что способна эта плата.

Во-первых, чипсет X570 поставляется с PCIe 4.0, это означает, что он энергоемкий и склонен выделять много тепла. Вот почему здесь присутствуют активные варианты охлаждения слота PCIe 4.0 Socket 3 M.2. 8-фазный VRM позволяет разгонять многопоточный многоядерный процессор Ryzen 3-го поколения и легко достигать стабильной тактовой частоты. Общая эстетика проста, у вас есть немного RGB, один адресный заголовок RGB и несколько радиаторов премиум-класса.

Для энергоемкой установки, включающей PCIe 4.0 и Ryzen 3-го поколения, 8-слойная печатная плата гарантирует отсутствие помех. Bluetooth, Wi-Fi – всё на месте.

Упомянутые выше проблемы дизайна присутствуют в X570 I Aorus Pro Wifi. Никаких 90-градусных разъёмов SATA и вертикального 8-контактного разъема. При этом положение 8-контактного разъема намного лучше, поэтому вам будет легче прокладывать кабель.

В целом, это хороший выбор для высокопроизводительного процессора Ryzen со всеми функциями, необходимыми для высококлассных игр и производительности.

Что нам понравилось:

• Отличное соотношение цены и качества
• PCIe 4.0
• 8-фазный VRM

Что нас разочаровало:

• Довольно мрачный дизайн

MSI MEG Z490I Unify Gaming – лучшая LGA 1200 Mini-ITX

MEG Z490I Unify – это высокопроизводительная ITX-плата, созданная для пользователей, которые хотят создать непревзойдённый игровой автомат на базе мощных процессоров Intel 10-го поколения. 8-фазная конструкция VRM с силовыми каскадами 90А достаточно хороша для работы 10900K (с ограниченным OC, заметьте), при этом другие характеристики соответствуют высокопроизводительным платам Mini-ITX.

У вас есть четыре порта SATA III и два слота M.2. Аудио раздел основан на кодеке Realtek ALC12220. Варианты подключения включают порт LAN 2,5 Гб, Wi-Fi 6 и Bluetooth 5.1. Что касается задней панели ввода-вывода, там есть один порт Thunderbolt 3, но нам не понравился тот факт, что на плате всего пять портов USB, два из которых – USB 2.0. По крайней мере, есть внутренний разъём USB-C. Что касается дополнительных функций, вы получаете светодиоды отладки, а также несколько внутренних RGB.

Что нам понравилось:

• Отличный VRM
• Wi-Fi 6
• Порт Thunderbolt 3 на задней панели ввода/вывода

Что нас разочаровало:

• Только пять USB-портов на задней панели
• Другие платы ITX высокого класса имеют лучшие аудиоразделы

GIGABYTE B550I AORUS PRO AX – отличная плата Mini-ITX для Ryzen 5000

GIGABYTE B550I AORUS PRO AX – отличный выбор для всех, кто хочет создать установку SFF на базе одного из новых процессоров Ryzen 5000. Он имеет надёжный 8-фазный VRM с силовыми каскадами 90А, которого достаточно даже для R9 5950X, если не разгонять. Есть два слота M.2, четыре порта SATA III и поддержка памяти DDR4 5100.

Варианты подключения включают порт LAN 2,5 Гб, чип Wi-Fi 6 и Bluetooth 5. Звуковая часть работает от кодека Realtek ALC1220-VB. Не идеально, но достаточно хорошо для большинства пользователей. Наконец, задний ввод-вывод включает 2 порта USB 3.2 gen2 (один из них – USB-C) и четыре порта USB 3.2 gen1. У вас также есть кнопка BIOS Flash на задней панели ввода-вывода, но нет индикаторов отладки. Помимо отсутствия светодиодов отладки, единственным серьёзным недостатком этой платы является отсутствие внутреннего разъема USB-C.

Что нам понравилось:

• Отличный VRM
• Поддержка быстрой памяти
• Кнопка BIOS Flash
• Два слота M.2

Что нас разочаровало:

• Нет индикаторов отладки
• Отсутствует внутренний USB-C

GIGABYTE Z490I AORUS Ultra – лучшая плата LGA 1200 ITX среднего уровня

Если вам нужна качественная плата Z490 ITX среднего класса для вашей следующей сборки, GIGABYTE Z490I AORUS Ultra должна стать одним из ваших основных кандидатов. На этой плате есть всё, что может понадобиться большинству пользователей, включая два порта M.2 и четыре порта SATA III, поддержку памяти DDR4 5000, отличный 8-фазный VRM с каскадом мощности 90А и довольно хороший аудиораздел с кодеком Realtek ALC1220-VB.

На задней панели ввода-вывода вы можете найти два порта USB 3.2 gen2 (один – USB-C), четыре порта USB 3.2 gen1, два порта USB 2.0 и кнопку прошивки BIOS. Когда дело доходит до подключения, вы можете выбирать между локальной сетью 2,5 Гбит/с и Wi-Fi 6, а также есть поддержка Bluetooth 5.1. Z490I AORUS Ultra не имеет индикаторов отладки, но имеет внутренний разъём USB-C.

Что нам понравилось:

• Отличный VRM
• Два слота M.2
• Кнопка BIOS Flash
• Внутренний разъём USB-C

Что нас разочаровало:

• Нет индикаторов отладки

Как выбрать материнскую плату Mini-ITX

Выбор платы Mini ITX во многом аналогичен выбору правильной материнской платы ATX. Вы должны подумать о том, какие функции вам понадобятся, и выбрать соответствующую плату по разумной для вашего бюджета цене.

Помните о компромиссах

Первое, с чем вы столкнетесь, – это компромисс. У вас будут ограничения с точки зрения переднего и заднего ввода-вывода, хотя производители немного компенсировали отсутствие опций, добавив Bluetooth и Wi-Fi в качестве стандартных функций. Единственное, с чем у вас будут проблемы, так это с отсутствием слотов расширения. Если вам нужно использовать слоты PCIe для добавления таких вещей, как выделенные звуковые карты, физические карты и т.д., вы не сможете сделать это с материнской платой Mini-ITX.

Плохое размещение порта = плохая организация кабелей

Управление кабелями становится сложнее, когда вы работаете с системой небольшого форм-фактора. Если материнская плата спроектирована с плохим размещением портов, у вас будут всюду свисающие кабели, большое напряжение на печатной плате и на разъёмах. С точки зрения организации кабелей, корпуса Mini-ITX довольно ограничены.

Хорошая подача питания = хороший разгон

С платами Mini-ITX разгон может быть затруднён. Дорогие материнские платы позволят вам работать на высоких тактовых частотах, но вам придётся заглянуть в карман, чтобы позволить себе это. Я бы сказал, что материнской платы среднего уровня достаточно, если вы не хотите вкладывать средства в самые дорогие ЦП и ГП, но если вы действительно хотите компактную и сверхмощную систему, вы должны заплатить больше.

Звуковые помехи

Поскольку большинство функций очень плотно упакованы, иногда возникают помехи, особенно при воспроизведении аудио. Некоторые платы выглядят лучше, и вам нужна такая, которая отделяет аудиоконденсаторы от остальной части печатной платы. Большинство производителей так и делают, но некоторые делают это лучше. Вы можете столкнуться с такими вещами, как статика, треск, пониженная громкость на выходе, поэтому, если качество звука очень важно для вас, приобретите плату с большим количеством слоёв.

Что лучше: ремонт материнской платы ноутбука или ее замена

Стоит ли ремонтировать материнскую плату или лучше ее заменить?

Поломка материнской платы — самая большая неприятность для ноутбука и его хозяина. Причин может быть много. Это и перегрев ноутбука по причине забитой пылью системы охлаждения, и удар по ноутбуку или его падение, и проливание жидкости на ноутбук, и в конце концов некачественная сборка (заводской брак) или некачественные электронные компоненты. Нередки неисправности материнских плат ноутбуков в случае скачков напряжения в электрической сети квартиры или дома.

Какова бы не была причина поломки всегда встает вопрос о целесообразности ремонта ноутбука. Вариантов несколько: отремонтировать материнскую плату ноутбука, заменить материнскую плату или купить новый ноутбук. Какой вариант выбрать? Попробуем разобраться в этом вопросе.

Прежде всего необходимо понять, нужен ли вам ноутбук, который сломался, или он сильно морально устарел. Если ноутбуку больше 6-7 лет, не думаю что есть смысл его ремонтировать. Даже самый дешевый современный ноутбук будет гораздо мощнее вашего. Стоимость же ремонта материнской платы будет не на много дешевле покупки такого бюджетного аппарата.

Если же вышедший из строя ноутбук вас полностью устраивает, либо вы ограничены в денежных средствах, то несомненно нужно его ремонтировать. Тут снова есть два пути: ремонт материнской платы или ее полная замена.

Казалось бы, что лучше заменить материнскую плату на новую. Но в большинстве случаев это не так по нескольким причинам:

1. Во-первых, это не выгодно финансово. Даже самый сложный ремонт материнской платы гораздо дешевле, нежели ее замена.

2. Во-вторых, если ноутбуку больше 2 лет, то найти действительно новую, а не б/у плату практически не реально.

3. Замену материнских плат обычно предлагают мелкие мастерские, у сотрудников которых не редко не очень высокая квалификация и нет необходимого оборудования для качественного ремонта (не считая официальных сервисных центров производителей)

В каком случае лучше ремонтировать материнку, а в каком менять?

Рассмотрим различные неисправности материнских плат и их причины, а так же более привлекательный и целесообразный способ ремонта.

1. Ноутбук нормально работал, но в один прекрасный момент не включился после выключения или вроде бы включился, но на экране ничего не показывается.

В этом случае наиболее вероятной неисправностью является выход из строя моста или видеочипа. Скорее всего это произошло в связи с продолжительным перегревом. Наиболее правильным будет ремонт материнской платы, то есть замена этого самого BGA- чипа.

Так как устанавливается новый чип, то вероятность выхода из строя материнской платы после ремонта ноутбука такая же, как и у нового ноутбука.

Однако, нужно быть предельно внимательным в выборе мастерской по ремонту ноутбуков. Позволить себе дорогостоящее оборудование для качественной замены BGA- чипов может только крупный сервисный центр.

2 . Ноутбук перестал заряжаться и включаться. Скорее всего неисправность в цепях питания, если говорить о материнской плате. В этом случае так же, как и в первом, целесообразнее отремонтировать материнскую плату, а не менять ее.

3. Ноутбук зависает через некоторое время после работы либо появляется синий экран смерти. В этом случае вероятно проблема опять же в мосте или видеочипе. Проще отремонтировать.

4. Ноутбук не включается либо зависает (синий экран) после удара или падения. Тут вполне вероятно, что отвалился чип от платы, но возможны и микротрещины в самой плате. Микротрещины в материнской плате устранить не удастся никаким способом. В этом случае поможет только замена платы.

5. Вылита жидкость на ноутбук. Тут все зависит от срока давности пролитого на ноутбук и собственно от того, что конкретно пролито. Если жидкость была пролита какое-то время назад, особенно если это была не вода, а сок или вино и ноутбук после этого какое-то время работал, то спасти материнку скорее всего не удастся. Подробнее здесь. В этом случае возможна только замена платы.

Где ремонтировать ноутбук

Самостоятельно, в случае неисправности материнской платы, вы сможете только заменить ее, да и то при наличии определенных навыков. Однако с покупкой платы можно сильно ошибиться, купив неисправную или ремонтированную. Поэтому лучше обратиться за срочным ремонтом компьютера к специалистам.

В мелких мастерских и на рынках обычно используют фены для ремонта материнской платы. Ремонт материнской платы в этом случае обычно ограничивается прогревом чипа с помощью фена, что обычно дает результат, но в большинстве случаев через пару месяцев чип снова «умирает».

В качественных компьютерных сервисах пайка чипов выполняется на профессиональных паяльных станциях. Понятно, что ремонт там стоит чуть дороже, но результат получается не хуже, чем на заводе при производстве платы.

Еще не редки случаи, когда предлагают заменить материнскую плату на новую. Нужно учесть несколько фактов.

Во-первых, новую материнскую плату на ноутбук старше 2 лет практически не возможно найти, так как новые модели ноутбуков выходят практически каждый месяц, а материнские платы для своих авторизованных сервисов производитель выпускает только в течении гарантийного срока.

Во-вторых, мелкий сервис вряд ли имеет достать действительно новую материнскую плату, так как официально они поставляются только в авторизованные мастерские, которые осуществляют гарантийный ремонт.

В-третьих, под видом «новой» часто предлагают установить б/у материнку с разборки, либо ремонтированную плату. Опять же, если вам предлагают поставить ремонтированную плату, а не ремонт вашей, значит у сервис нет необходимого оборудования и велика вероятность, что эта плата не с замененным чипом, а с прогретым. Чем это грозит писалось выше.

Выбирайте крупный компьютерный сервис с хорошим оборудованием и специалистами, не ищите дешевого ремонта и не ремонтируйте на рынках, и тогда ремонт ноутбука не обернется для вас новой головной болью и денежными тратами.

15 лучших материнских плат

Рейтинг 2023 года: лучшие материнские платы для работы и игр по отзывам экспертов и покупателей.

1. Лучшие материнские платы под сокет AM4
2. Лучшие материнские платы под сокет LGA 1700
3. Лучшие материнские платы под сокет LGA 1151-v2
4. Лучшие материнские платы под сокет LGA 1200
5. Лучшие материнские платы под сокет LGA 2066

Материнская плата — главный компонент любого настольного ПК. Она должна обладать достаточным количеством нужных разъемов, дабы пользователь получил возможность установить мощную видеокарту, большой объем оперативной памяти и несколько накопителей. Кроме того, не стоит забывать и о необходимости подключения различной периферии. Лучшие материнские платы 2022 — начала 2023 года представлены в нашем рейтинге.

Правильный выбор «матери» — это основа сборки ПК: если процессор в пределах одного сокета можно при желании поменять на более быстрый, память можно нарастить, видеокарту заменить, то материнская плата обычно живет в корпусе до радикального апгрейда или серьезной поломки. Так что выбирать материнку стоит с расчетом на долгое использование… Хотя вошедшая в поговорки любовь Intel к регулярной смене сокетов процессоров без обратной совместимости уже приводит к тому, что даже небольшой апгрейд заставляет менять и материнскую плату вместе с ЦП. В этом плане консерватизм AMD выглядит разумнее – вспомните, сколько времени прожил сокет AM3+, который только сейчас сменяется несовместимым AM4, и есть все основания полагать, что новая сборка под Ryzen еще долго сможет обновляться на одной плате.

Для нашего рейтинга лучших материнских плат мы решили выбрать пять вариантов сокетов:

• AM4 – сокет от AMD, пришедший вместе с AMD Ryzen. А это возможность использовать процессоры от недорогого AMD A6-9500E для «офисно-домашних» сборок до топового Ryzen 9 3950X, и сокет AM4 гарантированно проживет еще не год и не два. К тому же на него перевели и APU (процессоры с интегрированной графикой,
• LGA 1151 – процессоры Intel Skylake, Kaby Lake, в версии v2, несовместимой с предыдущей (ну это же Intel!), и Coffee Lake. Это позволяет выбрать процессоры от Celeron G4900 до Core i9-9900K – то есть от простой офисной сборки до мощной рабочей станции или игрового ПК.
• LGA 1200 – Intel в своей любимой традиции с 2020 года использует очередной вариант сокета (процессоры десятого поколения – Comet Lake и одиннадцатого – Rocket Lake), который, ну конечно же, хоть и основан на все еще популярном LGA 1151 v2, но абсолютно не имеет с ним совместимости.
• LGA 1700 – это уже не просто добавленные в прошлом году разом 500 контактных площадок процессора (напомним, что у Intel цифры в маркировке сокета означают именно их число), но и новая архитектура процессоров Alder Lake и Raptor Lake, поддержка DDR5 и PCI-E 5.0, и так далее по списку.
• LGA 2066 – сокет для топовых процессоров (от уже староватых Intel Skylake-X и Kaby Lake-X до актуального на сейчас поколения Cascade Lake-X) – тех самых, что успешно стремятся догнать и перегнать старые AMD по тепловому пакету. Зато, если у Вас есть почти 85-90 тысяч на 18-ядерный Intel Core i9-10980XE, то уж на охлаждение, способное справиться с его 165 Вт тепловыделения без разгона, деньги точно найдутся.

Рейтинг лучших материнских плат 2022-2023 года — ТОП 15

Категория	Место	Наименование	Рейтинг
Лучшие материнские платы под сокет AM4	1	ASUS ROG CROSSHAIR VIII EXTREME	9.8 / 10
	2	ASUS ROG STRIX B550-XE GAMING WIFI	9.7 / 10
	3	ASUS PRIME X570-P	9.6 / 10
	4	GIGABYTE B550 Gaming X V2 (rev. 1.x)	9.4 / 10
Лучшие материнские платы под сокет LGA 1700	1	ASUS ROG Maximus Z690 Formula	9.9 / 10
	2	MSI MEG Z690 UNIFY	9.7 / 10
	3	GIGABYTE Z690 Aorus Pro (rev. 1.x)	9.5 / 10
	4	ASUS PROART B660-CREATOR D4	9.2 / 10
	5	GIGABYTE B660M DS3H DDR4 (rev. 1.0)	8.9 / 10
Лучшие материнские платы под сокет LGA 1151-v2	1	ASUS PRIME Z390-A	9.8 / 10
Лучшие материнские платы под сокет LGA 1200	1	MSI MEG Z590 ACE GOLD EDITION	9.8 / 10
	2	ASUS ROG MAXIMUS XIII APEX	9.6 / 10
	3	MSI MPG Z490 Gaming Edge WIFI	9.4 / 10
	4	ASRock Z590 PRO4	9.1 / 10
Лучшие материнские платы под сокет LGA 2066	1	ASUS WS X299 PRO	9.8 / 10
	2	ASUS Pro WS X299 SAGE II	9.6 / 10
	3	ASRock X299 STEEL LEGEND	9.4 / 10
	4	GIGABYTE X299 UD4 Pro (rev. 1.0)	9.3 / 10

Лучшие материнские платы под сокет AM4

ASUS ROG CROSSHAIR VIII EXTREME

Открывает наш рейтинг лучших материнских плат 2023 года ASUS ROG CROSSHAIR VIII EXTREME. Вышедшая в конце 2021 года материнская плата создавалась как новый флагман, так что «фарш» у нее приличный, и для сборки системы на самых быстрых процессорах «пятитысячной» серии она подходит безо всяких сомнений. Мощная подсистема питания (18+2 фазы, два разъема 8-pin для подключения блока питания) позволит «кормить» хоть Ryzen 9 5950X и даже попытаться его разогнать, хотя «райзены» по-прежнему не назвать особо любящими разгоняться.

Отсутствие активного охлаждения чипсета не должно удивлять – хотя X570 и заслужил репутацию «печки», в нынешнем своем исполнении X570S по усовершенствованному техпроцессу и с программной доработкой он вполне обходится пассивным радиатором. К тому же материнская плата обзавелась и сзади массивной алюминиевой пластиной, установленной через термоинтерфейс и дополнительно охлаждающей компоненты (правда, учтите, что в корпус, где вместо стоек крепления используются выступающие выштамповки, как раз эта пластина и не даст поставить плату).

Комплектация более чем богатая – в коробку положили даже USB-аудиокарту с разъемом type-C и контроллер вентиляторов, не говоря о приятных мелочах типа стойки для видеокарты. На этом фоне странно, что слоты под планки памяти не экранированы – для флагманской платы это нелогичная экономия.

Плата имеет два разъема PCI-E x16, при использовании двух видеокарт переходящие в режим х8. Третий разъем х1 подключен к чипсету, а не напрямую на процессор. Из трех слотов М.2 все – «процессорные», при этом второй и третий поддерживают SATA M.2 (хотя медленные SATA-накопители на такой плате смотрятся странновато). Еще два накопителя можно установить в комплектный DIMM-адаптер.

А вот где точно разошлись – так это при создании сетевых интерфейсов. Загибайте пальцы: 2,5-гигабитный Intel I225-V плюс 10-гигабитный Aqtion AQC113, плюс беспроводной адаптер Intel AX-210NGW, дающий нам самые «свежие» версии протокола Wi-Fi и Bluetooth.

• Мощная подсистема питания
• Возможность подключать до 5 SSD на процессорные линии PCI-E
• Легкость интеграции с системами водяного охлаждения (есть силовые выходы для питания и управления помпой, входы датчиков температуры и потока)
• Два порта Thunderbolt 4
• Богатая комплектация

• Отсутствие армирования слотов DIMM
• Использование двух дополнительных SSD не позволит установить 4 планки памяти

Плата топовая, так что перечислять все ее «фенечки» устанешь. Скажу просто – своих денег стоит от и до.

ASUS ROG STRIX B550-XE GAMING WIFI

Продолжает наш рейтинг лучших материнских плат для AMD Ryzen плата ROG STRIX B550-XE GAMING WIFI. Весьма интересная модель 2021 года от ASUS рассчитана на тех, кто не хочет «по микронам» подбирать настройки своей системы и выжимать из нее все соки, поскольку на ней использован не топовый (но и очень «горячий») чипсет X570, а более простой B550, который зато обходится пассивным охлаждением. Хотя, имея дополнительный 4-пиновый коннектор питания процессора рядом с 8-пиновым и хорошо охлаждаемый VRM (радиаторы объединены тепловой трубкой и имеют встроенный вентилятор!), собранный по схеме 14+2 на 90-амперных DrMOS, материнская плата не спасует при работе с любым из процессоров линейки Ryzen и позволит без опаски экспериментировать с разгоном.

Слотов PCIe x16 – аж три, из них два верхних армированы и дают полноценное количество линий, «сидя» напрямую на процессоре. Соответственно, можно использовать две видеокарты в SLI или CrossFire X как х8+х8. Линии PCIe третьего слота обеспечиваются чипсетом, и их только 4 – так что, хотя в CrossFire X поддерживается и установка третьей видеокарты, толку от этого много не будет. Также есть два слота х1.

Слотов М.2 – два, оба с хорошими радиаторами. Верхний «сидит» на процессорных линиях PCIe, нижний работает через чипсет. Этого мало? Что ж, в комплекте идет плата расширения ASUS Hyper M.2 x16 Gen 4, которая, занимая один из слотов х16, позволит установить еще четыре (!) накопителя М.2, да еще и обеспечив им активное охлаждение вентиляторчиком, установленным под общей крышкой-радиатором. Правда, в этом случае будут заняты все 16 процессорных линий для видеокарты, так что решение из разряда специфичных – для рабочей станции, от которой требуется большой объем быстрых накопителей, зато хватает процессорной «встройки» для работы с графикой. Но плата-то позиционируется как игровая!

За работу с сетью отвечают 2,5-гигабитный Ethernet-контроллер Intel I225-V и WI-Fi/Bluetooth-модуль от того же производителя с поддержкой диапазона 5 ГГц. Учтите, что драйверы Ethernet-контроллера включены только в последние сборки Windows 10.

• Прекрасное охлаждение VRM и поддержка всей линейки процессоров под сокет AM4, включая самые «прожорливые»
• Два армированных слота под видеокарты, подключенные к процессорным линиям PCIe
• Возможность установки до шести накопителей М.2 (но с ограничениями использования линий PCIe)
• Аудиовыход на type-C
• Встроенный Wi-Fi с поддержкой 5 ГГц
• Цифровой индикатор POST-кодов

• Дополнительные накопители М.2 «съедают» линии PCie, предназначенные для дискретной видеокарты

Использую с Ryzen 9 3900X. Память стабильно работает на 4400. Проблем никаких – все работает без малейших признаков перегрева, глюков или зависаний.

ASUS PRIME X570-P

Эта материнская плата полностью готова к использованию процессоров AM4 третьего поколения, в том числе и под разгоном: VRM, построенный по схеме 8+4, может выдерживать высокие токи, а питание процессора подключается через разъем 8+4-pin. Максимальный поддерживаемый объем оперативной памяти – 128 ГБ в четырех слотах с частотами до 4400 МГц.

Разъемов PCIe x16 (при использовании Ryzen 3xxx работающих в режиме PCI Express 4.0) два, однако непосредственно с процессором работает только верхний – второй соединен с чипсетом и фактически работает в режиме x4, так что поддержка CrossFireX здесь больше для галочки – да и далеко не всем нужны конфигурации с двумя видеокартами, если уж на то пошло. Три слота PCIe x1 работают также через чипсет, как и нижний слот M.2 – верхний работает напрямую с процессором. Поскольку, в отличие от ASRock, радиатор чипсета (имеющий активное охлаждение) не служит одновременно и радиатором накопителя, тепловой режим удалось сделать более комфортным. Это важно: длинные видеокарты сильно ограничивают приток воздуха к вентилятору чипсета (у Gigabyte он вписан гораздо лучше), да еще и «подкидывают» к нему горячий воздух, но температура продолжает удерживаться на нормальном для работы уровне. Разъемов SATA шесть штук.

• Хороший запас по мощности и тепловому режиму у VRM
• Наличие двух слотов M.2

• Неудачное размещение вентилятора чипсета
• «Урезанный» нижний слот PCIe x16

За чипсет переживал – 2070 его прилично перекрывает, но температура стабильная. В целом плата приятно собрана.

GIGABYTE B550 Gaming X V2 (rev. 1.x)

Эта материнская плата при адекватной цене вполне интересна. Например, ее гибридные разъемы автоматически определяют, что к ним подключено – вентилятор или помпа. VRM, имеющий 10+2 фазы, позволяет использовать мощные процессоры, вплоть до Ryzen 9 5950X.

При сборке учтите, что только верхний слот PCI-E x16 подключен к процессору, второй «висит» на чипсете и по факту имеет только две линии. Из двух разъемов М.2 «процессорный» также только один. Также есть три «чипсетных» разъема х1, но верхний гарантированно перекроет видеокарта. Зато первый разъем М.2 разместили над видеокартой, так что она не будет мешать охлаждению накопителя.

Удачное решение – это поддержка «самопрошивки» BIOS, причем для этого на плате может даже не быть процессора и видеокарты – достаточно вставить в USB-разъем флешку с записанной прошивкой, подать питание и нажать кнопку прошивки, расположенную прямо на задней панели. Рядом с ней есть вторая кнопка сброса настроек BIOS.

Сетевой контроллер простенький – гигабитный. Встроенное аудио также не хватает звезд с неба – впрочем, для «встройки» оно вполне прилично, если не требовать от него аудиофильских изысков.

• Неплохая подсистема питания
• Поддержка систем водяного охлаждения
• Технология Q-Flash

• Отсутствие радиаторов для накопителей M.2
• Неудобство подключения питания процессора

При своей изначальной цене меньше 10 тысяч была просто отличным выбором. Да и сейчас покусается с конкурентами.

Лучшие материнские платы под сокет LGA 1700

ASUS ROG Maximus Z690 Formula

Продолжает наш рейтинг лучших материнских плат ASUS ROG Maximus Z690 Formula. Это – еще не самая топовая материнская плата в своей линейке, но, с нашей точки зрения – наиболее привлекательная по соотношению отнюдь и так не малой цены к возможностям и качеству. Плату готовили к весьма серьезным нагрузкам – за декоративными кожухами скрывается не только мощный VRM (20+1 фаза), но и сразу установленный на подсистеме питания водоблок EK CrossChill III. То есть нам остается выбрать подходящий водоблок и для процессора – и вот у нас готовая СВО (хм, нынче аббревиатура «система водяного охлаждения» звучит двусмысленно…) без необходимости докупать отдельный водоблок, снимать кожухи и так далее. Естественно, для работы с СВО плата имеет и входы для тахометра помпы и внешних термодатчиков.

Для устройств расширения плата предлагает два армированных слота PCI-E 5.0 x16 (при использовании двух видеокарт превращающихся в х8) и один неармированный слот PCI-E 4.0 x4. В него можно установить комплектную плату расширения ROG Hyper M.2, которая позволит использовать еще два накопителя М.2 в дополнение к трем, которые можно установить на саму материнскую плату. Слотов под оперативную память DDR5 – четыре, официально поддерживается память вплоть до DDR5-4800.

Со скоростными интерфейсами тоже все в порядке – помимо обилия USB 3.2, есть также Thunderbolt 4 на «интеловском» контроллере, 10-гигабитный Ethernet-контроллер Marvel AQC113, а также беспроводной контроллер Intel AX-210NGW, обеспечивающий поддержку Wi-Fi 6E и Bluetooth 5.2.

За звук отвечают Realtek ALC1220, ЦАП ESS Sabre9018, дискретный операционный усилитель OPA 2836. В итоге это обеспечивает, отметим, характеристики выше среднего, но не более по совокупности – хорошую дискретную карту «встройкой» не заменить, увы.

• Водяное охлаждение подсистемы питания «из коробки»
• Отличные возможности по разгону, не говоря о поддержке наиболее мощных актуальных процессоров
• Обилие высокоскоростных интерфейсов
• Наличие экрана POST-кодов

• Неизбежно высокая цена
• Неудобство установки SSD

MSI MEG Z690 UNIFY

На фоне «Асуса» материнская плата от MSI смотрится гораздо проще. Но не забывайте, что и эта серия – не из простых, линейка MEG у фирмы всегда шла топовой.

Для платы заявлена поддержка памяти вплоть до DDR5-6666 в разгоне, а подсистема питания собрана по схеме «19+2» — так что в пару к быстрой памяти можно смело ставить мощный процессор, VRM его вытянет даже в разгоне. Слоты PCI-E x16 – пятой редакции стандарта, оба «висят» непосредственно на процессоре. При сборке учтите, что установка видеокарты во второй слот переводит их оба в режим х8, даже если первый слот остается пустым. Нижний слот PCI-E 3.0 x4 – «чипсетный».

Если Вы планируете использовать много накопителей М.2, то тут есть где разгуляться – плата предлагает пять слотов, из них первый подключен непосредственно к процессору, еще четыре – к чипсету (отметим, что три из них – на PCI-E 4.0, а один – на PCI-E 3.0). Также чипсет обслуживает два 2,5-гигабитных Ethernet-контроллера Intel i225-V и беспроводной Intel AX211NGW (MU-MIMO TX/RX, 2.4GHz/5GHz/6GHz 802.11 a/b/g/n/ac/ax, Bluetooth 5.2).

Хотя плата и не имеет готовых компонентов СВО, у нее есть коннекторы управления помпой, подключения термодатчиков и датчика потока. Для оверклокеров на плате есть кнопки питания и перезапуска, а также отладочные индикаторы и цифровой дисплей POST-кодов. Имея два чипа BIOS, плата позволяет выбрать, с какого из них будет загружаться компьютер, если экспериментами с настройками Вы его доведете до состояния «не запускается вообще».

• Мощная подсистема питания с адекватным ее охлаждением
• Грамотно реализованный «авторазгон» в BIOS
• Поддержка СВО
• Пять слотов для накопителей
• Высокоскоростные сетевые интерфейсы

• Простенькие слоты оперативной памяти (за эти деньги и при таких заявленных частотах ждешь экранированные, но…)
• Отсутствие видеовыхода (конечно, понятно, что на плате такого класса использовать «встройку» процессора странно, но, например. это позволит загрузить компьютер при отказе дискретной видеокарты и нормально его продиагностировать)

GIGABYTE Z690 Aorus Pro (rev. 1.x)

Давайте еще снизим ценовую планку, опустившись в «средний» сегмент. За эти деньги мы все еще можем получить хорошую материнскую плату с топовым чипсетом, пускай и не такую навороченную – как, например, Z690 AORUS Pro.

Плата официально поддерживает память вплоть до DDR5-6200 и, что приятно, оснащена экранированными слотами под планки. Нержавейкой отделан и первый слот PCI-E 5.0 x16, который достаточно прочен для тяжелых видеокарт. Нижние два слота – неармированные, и, хотя они физически сделаны как х16, на каждый от чипсета выделено только по 4 линии, и то PCI-E 3.0.

Плата позволяет использовать до 4 накопителей М.2, из них первый подключается на полной скорости непосредственно к процессору. Сетевой интерфейс – на 2,5-гигабитном чипе Intel i225-V, за «связь по воздуху» отвечает Intel AX200NGW (WIFI a/b/g/n/ac/ax, 2,4/5 ГГц плюс Bluetooth 5.2).

Не забыты и оверклокерские «фишки» — кнопки питания и сброса, дисплей POST-кодов. Это намекает на то, что материнская плата должна хорошо справляться с разогнанными и оттого прожорливыми процессорами – и, действительно, питание собрано по схеме 16+2+1, имея в сумме 19 фаз, защищенных от перегрева неплохими радиаторами. Да, это не топовая оверклокерская плата, способная запускать даже разогнанные «в космос» процессоры под жидким азотом, но оно надо ли Вам? А вот однофазное питание оперативной памяти при использовании четырех планок уже «не вывозит»: стабильно чаще всего на разгоне могут работать только две, имейте это в виду.

Забавная вещь – наличие на плате входа для датчика шума, который позволит управлять вентиляторами и с упором на их громкость (например, если Вы часто работаете ночью, не нагружая «железо» так, что на первую линию выходит эффективность охлаждения). Развитых средств интеграции с системами водяного охлаждения в цену производитель не вписал.

• Приличная подсистема питания процессора
• Неплохие возможности разгона процессора
• Прочность

• Слабовата подсистема питания оперативной памяти (что ж, ждем rev 2.0?)

За свои деньги удачный выбор. Только учтите, что с самыми новыми процессорами может не стартовать, но свежий BIOS можно просто залить с флешки без проблем.

ASUS PROART B660-CREATOR D4

Если еще сэкономить, то уже придется взять попроще и чипсет (уже B660, а не Z690), и отказаться от DDR5 в пользу DDR4. Впрочем, если не гнаться за предельной производительностью, то такой выбор даже логичен: «четвертой» DDR банально больше в продаже, да и цены приятнее.

Как приятна и материнская плата, которую мы выбрали на четвертое место рейтинга – уже не нарочито «игровая», а, напротив, сделанная для «рабочих лошадок». На это намекает и название, и трехмесячная подписка на Adobe Creative Cloud в подарок – да, ASUS целит в первую очередь именно в среду людей, работающих с мультимедийным контентом.

Питание собрано по схеме 2+12+1 с силовыми ключами на 50 А номинального рабочего тока – это позволит собрать более чем приличный по производительности компьютер, хотя уже и без игр с разгоном. Поддержка памяти с XMP-профилями – до DDR4-5333.

Основной слот x16 армирован и подключен к процессору, соответственно предоставляя все возможности пятой версии PCI-E. Два нижних слота подключены к чипсету имеют только 4 линии PCI-E 3.0 на верхнем и одну – на нижнем.

Для подключения накопителей есть три слота М.2 и 4 порта SATA. Верхний слот M.2 – «процессорный», на PCI-E 4.0, все остальные подключения реализованы через чипсет. Средний слот М.2 делит ресурсы со слотом под Wi-Fi адаптер (M.2 Key E) и разъемом PCI-E x1: если занят хоть один из них, накопитель в этом слоте перейдет на использование двух линий вместо четырех, прилично потеряв в скорости. Кроме того, для этой позиции не предусмотрен радиатор – так что использовать слот M.2_2 вряд ли стоит, на самом деле.

Ethernet-интерфейсов здесь аж два – 2,5-гигабитный и гигабитный. Беспроводной связи «из коробки» нет, но, как мы уже сказали, есть стандартный слот для установки адаптера на плату.

Аудиоподсистема сделана на вид красиво, но по факту скорее плохо – однозначно в PCI-E x1 просится дискретная звуковая карта. Для «мультимедийщиков», которым делали эту материнскую плату, качество звука – не последнее, однако!

• Эффективное охлаждение
• VRM может справляться даже с мощными процессорами (редакция iXBT запускала на этой плате i9-12900K без нареканий)
• Два сетевых интерфейса

• «Чисто символический» по факту второй слот М.2
• Примитивная аудиоподсистема уровня материнских плат классом ниже

Не совсем понравилось, что при включении звуковой карты в PCI-E тут же проседает скорость второго М.2, но я его просто переключил в третий слот. Остальное все равно на SATA-шных дисках лежит.

GIGABYTE B660M DS3H DDR4 (rev. 1.0)

Закончим же обзор лучших материнских плат под сокет LGA 1700 на плате «нижнего» сегмента – то есть не рассчитанной изначально на мощные и дорогостоящие сборки, зато более чем адекватной для типично «домашнего» применения.

Простенький радиатор на части процессорного VRM сразу говорит, что о мощных процессорах 12-го и 13-го поколения лучше забыть. Схема питания – 6+2+1, так что заявленная поддержка процессоров вплоть до Core I9-12900KS с его теплопакетом 150 Вт со стороны производителя весьма оптимистична.

Слотов под память – четыре, с заявленной поддержкой вплоть до DDR4-5333. Плата имеет один разъем PCI-E 4.0 x16 и два слота под накопители М.2, также на PCI-E 4.0. При этом комплектный радиатор есть только для верхнего. Также предусмотрены два слота PCI-E 3.0 x1 для карт расширения (например, звуковой).

За сетевое подключение отвечает вполне современный 2.5-гигабитный контроллер. Возможности подключения WI-Fi/Bluetooth адаптера нет.

Приятный плюс – то, что все разъемы для вентиляторов рассчитаны на нагрузку до 24 Вт, так что к ним можно подключать и помпу СВО.

• Качество сборки
• Наличие хоть какого-то охлаждения VRM (на более дешевых платах радиаторов чаще всего нет)
• Быстрый Ethernet-контроллер
• Возможность разгона оперативной памяти

• Только один слот х16

Для сборки на «младших» процессорах с возможностью апгрейда до «средних» 12 и 13 поколения нормальный выбор.

Лучшие материнские платы под сокет LGA 1151-v2

ASUS PRIME Z390-A

Чипсет Intel Z390 не особо отличается от ранее выпущенного Z370 (ну, это и для процессоров у «синих» все более характерно, чего уж там). Фактически только введена поддержка USB 3.1 Gen 2 и контроллера CNVi.

Материнка ASUS PRIME Z390-A способна работать с широким спектром процессоров Intel – от дешевых «селеронов» до i9 девятого поколения. Подсистема питания – на девяти фазах, причем радиаторы контактируют через термопрокладки не только с мосфетами, но и с дросселями. В пример многим «игровым» платам штатные радиаторы VRM достаточно эффективны, а не представляют собой в основном декоративные «чушки» из алюминия.

Для сборки высокопроизводительной системы плата предлагает все необходимое: два слота M.2 для быстрых NVMe SSD, 4 слота под память DDR4 с максимальным объемом 64 ГБ в сумме и эффективной частотой до 4266 МГц, два полноценных слота PCIe 3.0 x16 (третий работает в режиме х4), поддерживающих SLI для карт Nvidia и CrossFire X для видеоускорителей Radeon. Разъемы слотов усилены металлическими вставками и спокойно выдерживают нагрузку от тяжелых карт.

Возможности разгона процессоров К-серий плата предлагает отличные – интерфейс UEFI богат настройками и интуитивно понятен. Так что для экспериментов и выжима из системы всех возможностей она подходит ничуть не хуже, чем для работы на стоковых частотах. Дополнительно отметим традиционно качественный встроенный звуковой тракт и, куда уж без нее, настраиваемую систему RGB-подсветки.

• Поддержка процессоров на LGA 1151-v2 вплоть до i9-9900K
• Наличие двух слотов M.2

• Для разгона i9 с учетом его энергопотребления на 5 ГГц VRM все же слабоват

Лучшие материнские платы под сокет LGA 1200

MSI MEG Z590 ACE GOLD EDITION

«Золотое издание» на чипсете Z590 таковым можно назвать буквально – фирменный дракон на металлическом кожухе действительно нанесен золотом. Но давайте начнем с «железа», а не с «красивостей» — и сразу обнаружим, что плата однозначно годится для мощных процессоров и экспериментов с разгоном, имея VRM по схеме 16+2+1 на 90-амперных ключах, а также индикатор POST-кодов, переключаемые чипы BIOS и точки для замера основных напряжений питания в удобном месте. Оперативную память «официально» можно разгонять до 5600 МГц. Наличие трех армированных слотов х16 позволяет плате работать с несколькими видеокартами как Nvidia (через SLI), так и AMD (через Crossfire). Однако третий слот физически имеет только 4 линии и подключен на чипсет, поэтому использование трех карт через Crossfire малополезно.

Слотов для установки накопителей M.2 – четыре штуки, все имеют штатные радиаторы. «Процессорный» слот – только верхний, остальные подключены к чипсету.

За подключение к сети отвечает 2,5-гигабитный контроллер, дополняемый беспроводным модулем Wi-Fi 6E.

Встроенный звук – на кодеке ALC4082 с ЦАП ESS Sabre и выделенным усилителем для наушников, причем поддерживающим импеданс до 600 Ом. Наличие оптического выхода позволяет легко подключить и внешний ЦАП.

• Развитое охлаждение
• Хорошие возможности разгона
• 2 порта Thunderbolt
• 4 слота М.2

• Дизайн на грани цыганщины
• Только один RJ45

ASUS ROG MAXIMUS XIII APEX

Для любителей разгона создана и эта материнская плата – производитель особо это подчеркивает в описании. Достаточно сказать, что плата имеет датчики конденсата – а это признак расчета на высокопроизводительное охлаждение «экстремального» уровня, например – «фреонки», рабочие температуры которых ниже нуля. VRM собран на 18 фазах и может «тянуть» самые мощные процессоры под LGA 1200, при этом не перегреваясь за счет эффективных радиаторов.

А вот слотов под оперативную память… три. Точнее, именно для памяти предназначены два – третий слот служит для установки специального DIMM-адаптера, позволяющего использовать еще два M.2 SSD в дополнение к четырем на самой материнской плате.

Оба слота PCI-E x16 армированы и подключены напрямую к процессору. Слот x4 – «чипсетный», причем с отсутствующей боковой стенкой, что позволяет. В теории, устанавливать в него карты и формата х16 при необходимости.

Блок управления платой в ее верхнем правом углу – типично «оверклокерский», с кнопками питания и перезапуска, индикатором POST-кодов, программируемой кнопкой Flex и набором переключателей для настройки. Рядом с ними раскиданы точки для замера основных напряжений.

Подключение к сети возможно как проводное (2,5 Гбит/с), так и беспроводное. Комплектный адаптер поддерживает Wi-Fi 6E.

• Отличные возможности разгона
• 4 порта М.2 на плате плюс 2 через адаптер
• Армированные слоты х16
• Развитое охлаждение

• Возможность использования только 2 планок оперативной памяти

MSI MPG Z490 Gaming Edge WIFI

Обратимся теперь к «среднему классу», как его понимает MSI. Перед нами не новинка – этой материнской плате уже два года, так что она, можно сказать, уже проверена и изучена. Ее примечательная особенность – большой радиатор основной части VRM, служащий одновременно боковой крышкой для задней панели. Фазы питания процессора собраны через удвоители, поэтому при заявленной схеме 12+1+1 мы по факту имеем 6х2+1+1.

При использовании одного однорангового модуля памяти на канал разгон возможен вплоть до 4800 МГц. Если Вы используете два двухранговых модуля, то возможности уже будут скромнее: производитель расплывчато говорит о «4000+ МГц».

Несмотря на то, что заявлена поддержка двух видеокарт через AMD Crossfire, по факту такая конфигурация будет неразумной тратой денег. Дело в том, что только верхний слот подключен к процессору, нижний же – не просто «чипсетный», но еще и лишь с четырьмя линиями, а это не даст нижней видеокарте работать в полную силу.

Оба слота М.2 также подключены к чипсету, поэтому поддерживают и PCI-E-накопители, и SATA. Но, если Вы используете накопители именно с интерфейсом SATA, то при установке в верхний слот деактивируется порт SATA 2. Использование же нижнего слота отключит порты SATA 5 и 6, причем даже в том случае, если интерфейс накопителя – PCI-E.

Сетевой контроллер – 2,5 Гбит/с. Кроме того, как понятно по названию платы, она оснащена беспроводным контроллером с поддержкой Wi-Fi 6 и Bluetooth 5.1.

• Качество сборки
• Удобный интерфейс BIOS
• Приличный «запас прочности» питания процессора

• Подключение портов М.2 к чипсету с разделением ресурсов с SATA-портами

ASRock Z590 PRO4

В рейтинг лучших материнских плат необходимо включить и ASRock Z590 PRO4. Интересная особенность этой платы – наличие в комплекте скобы поддержки видеокарт: не примитивной стойки, а прикручиваемой к корпусу при монтаже материнской платы. Хотя вряд ли Z590 PRO4 заинтересует любителей навороченных игровых сборок: выглядит она нарочито дешево, особенно радиаторы охлаждения VRM (10+2+1). Сэкономили и на радиаторе для второго M.2 SSD.

Если Вы планируете использовать дискретную звуковую карту, то дизайн платы Вас порадует: здесь один из слотов PCI-E x1 разместили над армированным х16, то есть звуковая карта не будет перекрывать доступ воздуха к вентиляторам графического ускорителя. Второй разъем х16 на самом деле имеет только 4 линии, подключенные к чипсету.

В качестве накопителей плата позволяет использовать и PCI-E SSD, и SATA SSD. Верхний разъем – «процессорный», нижний – «чипсетный». Кроме того, есть еще один слот М.2 для подключения Wi-Fi/Bluetooth-контроллера, но его самого в комплекте нет. Что же до проводного подключения к сети, то здесь использован 2,5-гигабитный контроллер Realtek.

Встроенный звук… Так скажем, здесь использован банальный Realtek ALC897, так что наличие слота х1, в который так и просится хорошая звуковая карта, более чем кстати.

• Достаточно доступная цена
• Развитое охлаждение VRM
• Удобство подключения аудиокарты
• Наличие слота для беспроводного адаптера

• Слабое охлаждение чипсета
• Склонность к завышению напряжения питания процессора в ряде версий BIOS

Лучшие материнские платы под сокет LGA 2066

ASUS WS X299 PRO

Тяжелый рендеринг, работа с 4К-видео (хотя и 8К уже не новинка, если уж на то пошло)? В подобных применениях, требующих высокой вычислительной мощности и хорошо распараллеливающихся, процессоры HEDT будут в своей тарелке – а разработанная конкретно под рабочие станции плата WS X299 PRO им в этом поможет.

Восемь слотов под оперативную память рассчитаны на DDR4-4133, доступны четыре слота PCIe x16, причем все они – армированные. Два верхних традиционно разнесены на один слот, нижние же соседствуют, а между ними и вторым слотом PCIe x16 находится слот x4. Впрочем, никто и не будет собирать на этой плате конфигурацию с четырьмя видеоускорителями, поскольку, в зависимости от количества линий процессора, ее максимум – это работа в режиме 3-Way (х16-х16-х8 для процессоров с 48 и 44 линиями PCIe), либо 2-Way (x16-x8 для процессоров с 28 линиями). Питание PCIe-устройств усилено шестипиновым разъемом на плате (нестандартным, учтите). Для высокоскоростных твердотельных накопителей предусмотрены два слота М.2, оба на шине PCI Express 3.0 (эй, Intel, а у AMD уже есть 4.0!), а также разъем U.2.

Мощная подсистема питания, запитанная от двух разъемов 8-pin, в совокупности охлаждается тремя радиаторами на общей тепловой трубке. Учитывая, что HEDT-процессоры энергию не потребляют, а буквально жрут ее за обе щеки, это отнюдь не лишнее.

Сама плата – на толстом текстолите, с приличным запасом прочности под тяжелые башенные кулеры. Впрочем, штатно предусмотрено и управление производительными СЖО (есть отдельный выход питания помпы с повышенной токооотдачей) или более простыми AIO-системами жидкостного охлаждения – хотя ставить AIO на HEDT идея из разряда, мягко говоря, эксцентричных.

Есть и «вкусности» — например, качественная звуковая подсистема с оптическим цифровым выходом и, что для рабочей станции уж вряд ли нужно, поддержка синхронизируемой динамической подсветки Aura. В общем, плата вышла весьма достойной – для действительно мощных (и «вычислительно», и «электрически») систем она станет хорошим выбором.

• Мощная подсистема питания
• Поддержка работы двух видеокарт в режиме х16-х16
• Два слота М.2 и поддержка SSD U.2
• Механическая прочность платы
• Индикатор POST-кодов, кнопки управления питанием и перезагрузки на самой плате для удобства разгона

• Вторая плата перекроет слот х4, в конфигурации 3-Way установить что-то кроме видеокарт вообще не получится без использования райзеров

Уверенно держит нагрузку, тяжелые проекты в CryEngine (а на фоне еще и 3D Max) просто летают при умеренных температурах.

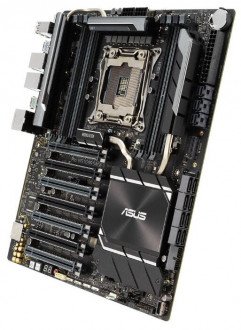

ASUS Pro WS X299 SAGE II

Впрочем, давайте все же не будем забывать об «истинном» предназначении HEDT-процессоров на сокете 2066. Собирать мощную станцию на «игровой» плате будет странным решением – что ж, у ASUS есть в запасе второе поколение и «рабочей» серии плат WS (то есть WorkStation), представленное в самом конце 2019 года и, соответственно, в российских магазинах появившееся уже в 2020. Собственно говоря, и сама плата выполнена не в десктопном формфакторе ATX (точнее, чаще всего платы под LGA 2066 используют «расширенный» вариант стандарта – E-ATX), а в «профессиональном» SSI CEB. Что, конечно, делает ее специфичной – и рейтинг мы несколько урезаем именно из-за этого, поскольку плата будет малоинтересна «широкому потребителю», который предпочтет модели десктопного формата.

Плата стандартно для LGA 2066 имеет 8 слотов оперативной памяти (до DDR4-4266 по паспорту), 8 портов SATA в дополнение к двум М.2 (один из них не очень удобен – вертикальный, без радиатора) и трем коннекторам U.2 – так что и оперативной памятью, и накопителями (включая дисковый рейд) будущая рабочая станция не будет обделена. Слотов PCIe х16 аж 7, все они армированы. Поддержка SLI и CrossFireX – вплоть до 4 видеокарт. Для тяжелого рендера или распределенных по нескольким GPU математических операций – оптимальное решение.

Плата поддерживает авторазгон, причем не только на бумаге: все радиаторы распаянных на плате элементов, а не только процессорного VRM, объединены тепловыми трубками. Однако нужно учесть, что процессорный VRM остался восьмифазным, что на фоне игровых плат от того же производителя выглядит не совсем уместным консерватизмом с точки зрения любителей «выжать» все соки из процессора. С профессиональной же точки зрения ошибки нет: согласитесь, глупо уводить рабочую станцию в околокритические режимы ради нескольких процентов прироста производительности, а для умеренного и разумного разгона 8 фаз хватит, даже если использовать Core I9-10980XE.

Сетевые интерфейсы – два 2,5-гигабитных, на контроллерах Intel. Портов USB достаточно – от 2.0 до 3.2 уже на задней панели (включая type-C), плюс есть возможность подключения дополнительных колодок к самой плате. Есть разъем для подключения карты Thunderbolt. Проще говоря. В ближайшие годы «интерфейсный голод» выбравшему эту плату не грозит.

• Поддержка до 4 видеокарт
• Большое количество интерфейсов
• Эффективное охлаждение
• Качественный встроенный звук с поддержкой DTS:X Ultra и дискретным усилителем (да, и для рабочих станций это бывает важно)

• Несмотря на габариты платы, часть разъемов скомпонована предельно плотно – например, второй М.2-накопитель будет торчать вертикально

ASRock X299 STEEL LEGEND

Продолжает наш рейтинг лучших материнских плат ASRock X299 STEEL LEGEND. ASRock вывел эту плату в составе своей линейки на рынок весьма удачно – в самом конце 2019 года, как раз под анонс процессоров Cascade Lake-X, который уж точно дал производителям материнских плат понять, что LGA 2066 Intel пока еще не собирается хоронить, и в России стала широко доступна в прошлом году. Steel Legend в своей серии стала самой дешевой, но и самой, пожалуй, сбалансированной по соотношению отдачи к затратам платой – пускай в сравнении с топовой X299 Creator «фарша» и меньше, но ведь все, что нужно, есть – и за прилично меньшие деньги.

Два восьмипиновых разъема питания, массивные радиаторы VRM с тепловой трубкой, скрывающие одиннадцать фаз на DrMOS с качественными дросселями и конденсаторами Nichicon 12K – обещание уверенно справляться с процессорами HEDT, тем более что они поддерживаются вплоть до i9-10980XE(L1) без необходимости в обязательном обновлении прошивки. Официальная поддержка памяти – до 4200 МГц и 256 ГБ. Слотов х16 – четыре, все они армированы. На процессорах с 48 и 44 линиями PCIe слоты работают в режиме x16/x4/x16/x8, то есть можно говорить о полноценной работе двух видеокарт в SLI или CrossFire X, а при желании использовать и конфигурацию 3-Way.

Слотов М.2 на плате два, оба универсальны и могут работать с PCIe NVME-накопителями или M.2 SATA. Во втором случае использование каждого накопителя отключает один из выделенных портов SATA на плате – впрочем, даже если занять оба слота М.2 «саташными» SSD (что выглядит странно вообще, а уж в сборке на HEDT тем более), то останутся доступны еще 6. Еще один слот справа под задней панелью – с ключом типа Е, для Wi-Fi карт.

Для любителей ковырять настройки в BIOS предусмотрена полезная вещь: для сброса после неудачного эксперимента, когда система вовсе не стартует, не нужно разбирать компьютер и искать на плате джампер – предусмотрена кнопка, причем прямо на задней панели. Правда, ее ведь можно нажать и случайно…

Сетевой интерфейс – «с экономией»: портов Ethernet на плате два, но оба – только гигабитные. Хотя для домашнего компьютера в 99,9% случаев ничего больше и не надо, логично? Зато не сэкономили на звуке: к Realtek ALC1200 прикрутили ЦАП и дискретный усилитель для наушников на NE5532, способный работать и со студийными моделями, имеющими импеданс до 600 Ом. Ну и, естественно, для любителей «красивостей» не забыли про разъемы управления RGB-подсветкой.

Источник https://webznam.ru/blog/platy_v_formate_mini_itx/2021-04-22-1772

Источник https://www.zap-chas-ti.ru/kompyutery/zhelezo/chto-luchshe-remont-materinskoj-platy-noutbuka-ili-ee-zamena/

Источник https://www.expertcen.ru/article/ratings/luchshie-materinskie-plati.html
