Сравнение простых схем подключения светодиода-индикатора к 220 Вольт для начинающих
Подключение светодиода к бытовой сети 220 Вольт может показаться сложной задачей, особенно для новичков, не имеющих опыта в электронике. Однако существуют доступные схемы, позволяющие реализовать индикацию без применения сложных компонентов и дорогостоящих драйверов. Важно понимать, что каждая схема имеет свои особенности и ограничения, которые влияют на надежность и безопасность работы устройства. Например, такой элемент как индикаторный светодиод на 220 вольт, представленный на сайте eicom.ru,часто применяется для визуального контроля наличия напряжения в различных электрических устройствах. В этой статье рассмотрим и сравним наиболее распространённые способы подключения, чтобы выбрать оптимальный вариант для домашнего использования.
Общие принципы подключения светодиодов к 220 Вольт
Для работы в сетях с высоким напряжением обычный светодиод требует ограничивающих и защитных элементов. Без них он мгновенно выйдет из строя из-за превышения допустимого тока или пробоя в обратном направлении. Самые простые схемы используют резисторы, диоды и конденсаторы для снижения и стабилизации напряжения. Более сложные решения предусматривают применение специализированных драйверов или стабилизаторов тока, но для индикации обычно достаточно минимального набора деталей.
Варианты простых схем подключения
- Схема с резистором и диодом
- Схема с гасящим конденсатором
- Использование драйвера или стабилизатора тока
Сравнительный анализ популярных схем
Ниже приведена таблица, в которой сравниваются три наиболее часто используемых схемы подключения индикаторных светодиодов к сети 220 Вольт. Рассмотрим их по основным параметрам: сложность монтажа, стоимость, надежность и безопасность эксплуатации.
| Схема | Сложность монтажа | Стоимость компонентов | Надежность | Безопасность | Пульсация света |
|---|---|---|---|---|---|
| Резистор + диод | Минимальная | Очень низкая | Средняя | Средняя | Высокая |
| Гасящий конденсатор + диод | Низкая | Низкая | Средняя | Средняя | Средняя |
| Драйвер/стабилизатор тока | Средняя | Средняя | Высокая | Высокая | Минимальная |
Маркированный список достоинств схемы с резистором и диодом
- Простота сборки — подходит для новичков
- Минимальное количество компонентов
- Низкая стоимость реализации
- Доступность всех деталей
Нумерованный список этапов подключения по самой простой схеме
- Определить параметры светодиода (напряжение и ток).
- Рассчитать сопротивление ограничивающего резистора по формуле: R = (Uсети — Uсветодиода) / Iсветодиода.
- Выбрать выпрямительный диод с обратным напряжением не менее 400 В.
- Собрать цепь: последовательно соединить резистор, светодиод и диод.
- Проверить работоспособность на пониженном напряжении, затем подключить к сети 220 Вольт.

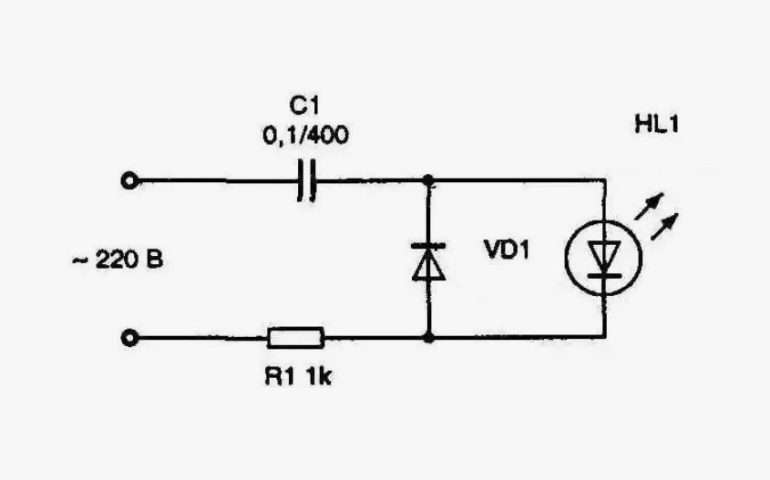

Обзор схемы с гасящим конденсатором
Вместо резистора для ограничения тока часто используют пленочный конденсатор с соответствующей емкостью. Такой вариант позволяет снизить потери энергии на нагрев, но требует точного расчета и использования качественных компонентов, устойчивых к сетевым скачкам. В схему также добавляют выпрямительный диод и параллельный резистор для разряда конденсатора при отключении питания.
Драйверы и стабилизаторы: преимущества и недостатки
Специализированные драйверы обеспечивают стабильную работу светодиода при любых колебаниях напряжения в сети. Они защищают элемент от перегрузок и продлевают срок службы устройства. Однако такие решения сложнее в реализации и требуют дополнительных затрат, что не всегда оправдано при создании простого индикатора.
Выбор схемы подключения зависит от задач, уровня подготовки и требований к надежности. Если необходима простая и быстрая индикация, подойдет классическая схема с резистором и диодом. Для повышения экономичности и снижения нагрева можно использовать вариант с конденсатором. А если важна максимальная стабильность и долговечность, стоит обратить внимание на драйверы. В любом случае индикаторный светодиод остается востребованным элементом для визуального контроля напряжения в бытовых и промышленных сетях.
